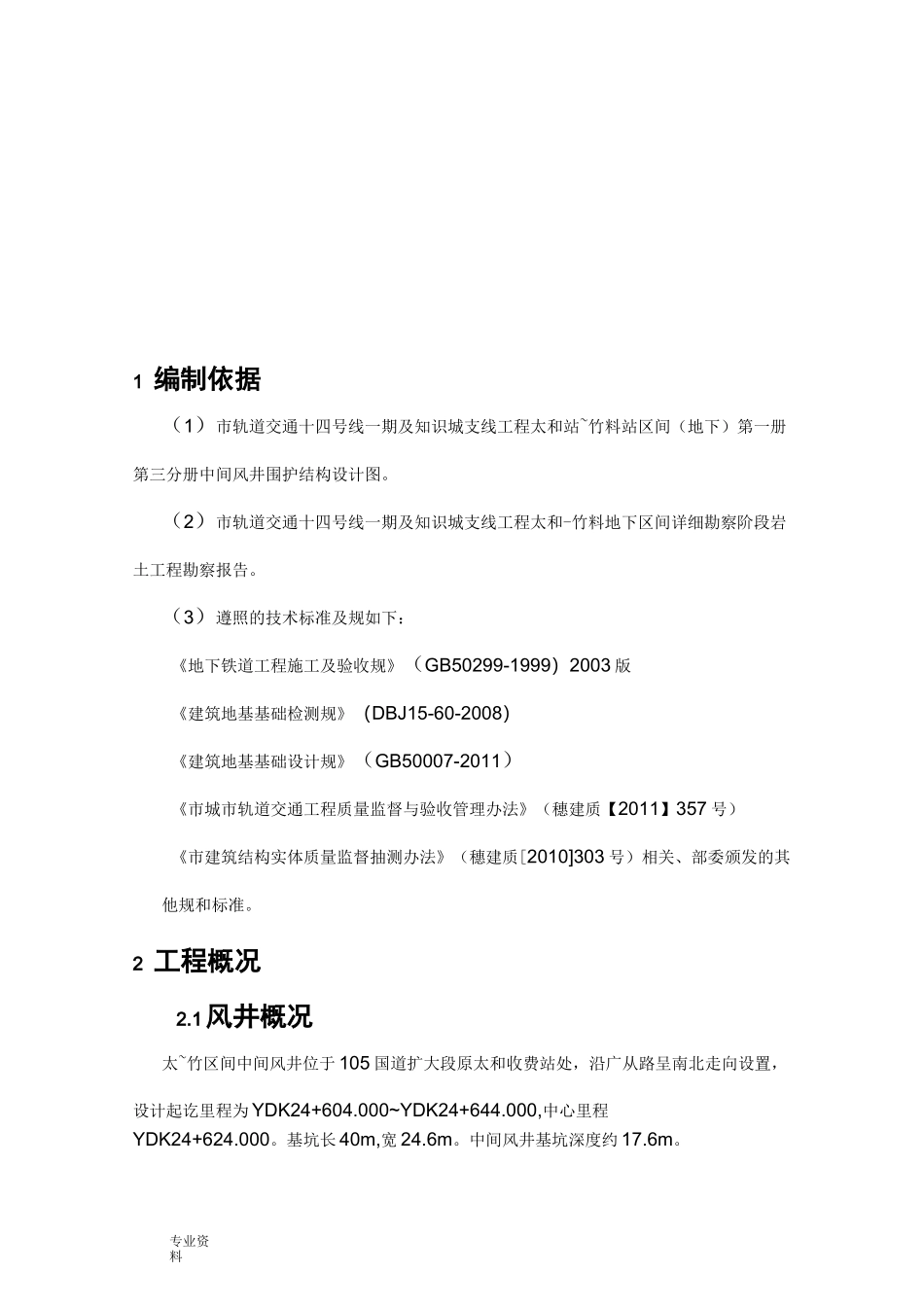

一ss2His2.12.2-2.221Hi■2.222因渎沿Iws-4.3s帼渕尊oylbw3.13.23.3帮專肆3.4■6.3.5醫普■8.4s^i■8.4.1>別鑒■8.4.2屢聲■9—4.3舅專■9—5■9.6—9—专业资料1编制依据（1）市轨道交通十四号线一期及知识城支线工程太和站~竹料站区间（地下）第一册第三分册中间风井围护结构设计图。（2）市轨道交通十四号线一期及知识城支线工程太和-竹料地下区间详细勘察阶段岩土工程勘察报告。（3）遵照的技术标准及规如下：《地下铁道工程施工及验收规》（GB50299-1999）2003版《建筑地基基础检测规》（DBJ15-60-2008）《建筑地基基础设计规》（GB50007-2011）《市城市轨道交通工程质量监督与验收管理办法》（穗建质【2011】357号）《市建筑结构实体质量监督抽测办法》（穗建质[2010]303号）相关、部委颁发的其他规和标准。2工程概况2.1风井概况太~竹区间中间风井位于105国道扩大段原太和收费站处，沿广从路呈南北走向设置，设计起讫里程为YDK24+604.000~YDK24+644.000,中心里程YDK24+624.000。基坑长40m,宽24.6m。中间风井基坑深度约17.6m。专业资料中间风井围护结构主体基坑及附属基坑采用800mm地下连续墙+支撑方案，主体基坑竖向采用三道支撑，其中第一道支撑采用钢筋混凝土支撑，第二、三道支撑采用0600x16钢支撑。本风井主体结构为两层双柱三跨框架结构，采用明挖顺作法施工，即开挖至基坑底后顺作井底、中、顶板及侧墙和其他结构。风井两端区间隧道均采用盾构法施工。图2-1风井平面及周边环境示意图2.2地质水文概况2.2.1风井地质情况(1)人工填土层<1>:主要为素填土、颜色较复杂，主要呈灰色、灰黄色、红色等。素土的组成物主要为人工堆填的粘性土、砂粒、碎石等，呈松散~压实状态，部分为砼路面。本层直接出露于地表，在水平分布广泛，本次勘察钻孔及利用钻孔中都有揭露，在垂直方向分布补不均匀，薄厚多变，平均厚度为2.54m。(2)冲击-洪积中粗砂层<3-2>:呈浅黄色、灰白色、灰色为主，主要成分是石英，分专业资料选性较差级配极好，含大量粘粒，饱和，呈稍密~中密状态。本层分布较广，本次勘察及利用钻孔中有87个揭露，局部与粘性土互层分布，平均厚度为2.30m。(3)冲击-洪积可塑状粘性土层v4N-2>:呈灰白色、青色、黄色、红色等，主要由粉质粘土组成，含大量砂粒，主要呈可塑状，局部软塑状；粘性较好。局部与粉土层互层，在场地广泛分布，本次勘察及利用钻孔中有136个揭露。平均厚度为4.58m。(4)冲击-洪积硬塑状粘性土层v4N-3>:呈灰白色、黄色、红色等，主要由粉质粘土组成，含大量砂粒，主要呈硬塑状，光泽反应稍有光滑，干强度及韧性较高，本层广泛分布，本次勘察及利用钻孔中有79个揭露本层。平均厚度为3.97m。(5)硬塑状粉质粘土层v5N-2>:呈黄色、灰黑色等，稍润。呈硬塑状，含强风化岩石碎屑，岩芯呈土柱状，光泽反应有光滑，干强度及韧性高，本层广泛分布,本次勘察在26个钻孔中有揭露，平均厚度为5.81m。(6)泥岩、粉砂岩、泥质粉砂岩、灰质页岩<6>:呈土黄色、灰黑色等，岩石已全部风化，岩芯呈土状或坚硬土状，稍具塑性，手易分开，遇水易软化，局部含强风化岩碎屑，本层局部分布，本次勘察在41个钻孔中有揭露，平均厚度为3.77m。(7)粉砂岩、泥质粉砂岩、细砂岩<7-3>:呈褐黄色、褐红色，岩石风化强烈，原岩结构已大部分破环，岩芯呈坚硬土状。半岩半土状、碎石状，不具塑性，手可分开，折断，遇水软化。本层广泛分布，本次勘察在83个钻孔中有揭露,平均厚度3.54m。(8)粉砂岩、泥质粉砂岩、细砂岩<8-3>:呈棕红色、灰色、褐红色等，岩芯呈短柱状、扁柱状和碎块状，局部为柱状，泥质胶结，裂隙稍发育~发育，岩质较新鲜、较坚硬，敲击较声脆，本层广泛分布，本次勘察在71个钻孔中有揭露，平均厚度3.54m。(9)粉砂岩、泥质粉砂岩、细砂岩<9-3>:呈棕红色、灰色、褐红色等，岩芯呈长柱状和柱状，局部为短柱状。泥质胶结，层状构造。节理裂隙较发育，岩质较硬含泥量不均，随专业资料含泥量的高低而岩质硬度不同，局部地段含泥量高处夹带粉砂层泥岩和泥岩薄层。本层广泛分布，本次勘察在62个钻孔中有揭露，平均厚度3.5om。图2-2风井围护结构及地质情况断面图2.2.2风井水文情况地下水类型主要...
