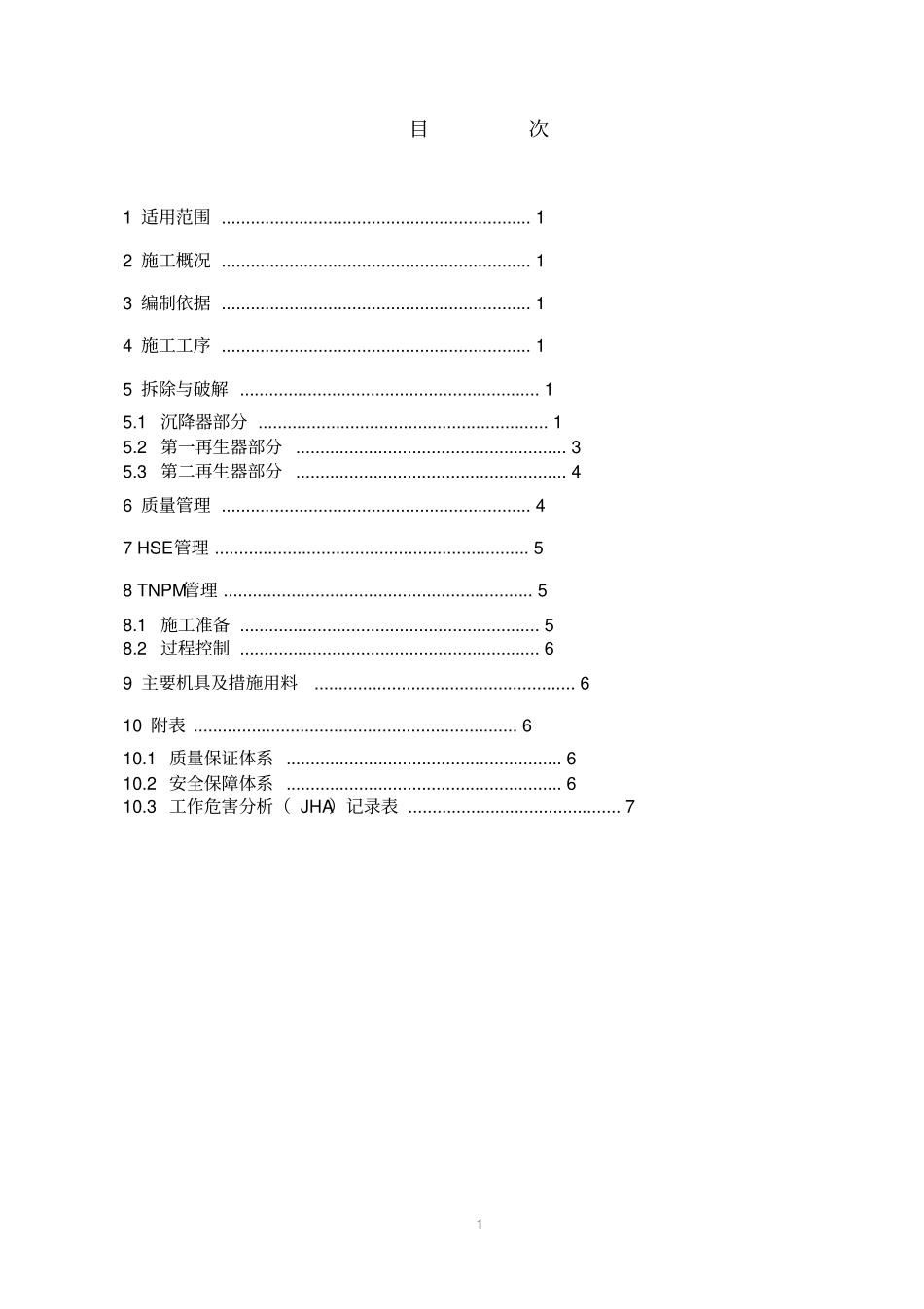

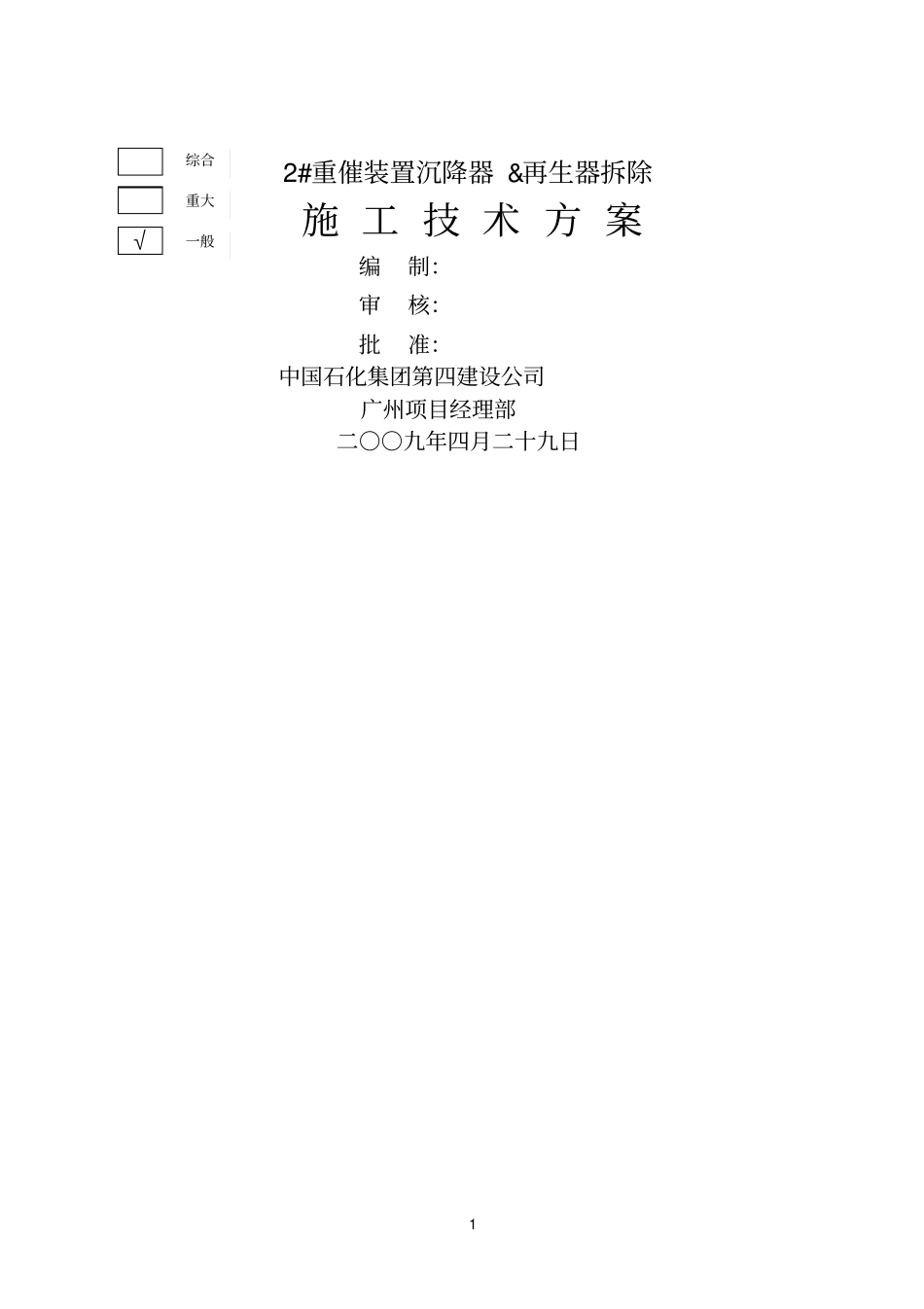

12#重催装置沉降器&再生器拆除施工技术方案编制：审核：批准：中国石化集团第四建设公司广州项目经理部二○○九年四月二十九日√重大一般综合1目次1适用范围................................................................12施工概况................................................................13编制依据................................................................14施工工序................................................................15拆除与破解..............................................................15.1沉降器部分............................................................15.2第一再生器部分........................................................35.3第二再生器部分........................................................46质量管理................................................................47HSE管理.................................................................58TNPM管理................................................................58.1施工准备..............................................................58.2过程控制..............................................................69主要机具及措施用料......................................................610附表...................................................................610.1质量保证体系.........................................................610.2安全保障体系.........................................................610.3工作危害分析（JHA）记录表............................................711适用范围本施工技术方案特别为中国石油化工股份有限公司广州分公司100万吨/年重油催化裂化装置（2#）沉降器、第一再生器、第二再生器改造需拆除报废部分的现场拆除及破解运输工作制定。2施工概况本施工内容与2009年度2#重催装置大修工程同步进行，需要拆除后在现场破解并运输至指定区域的部件包括：旧沉降器封头及单级旋风分离器、旧第一再生器封头及一二级旋风分离器、第二再生器外旋风分离器。3编制依据a）重催装置静设备改造大修计划；b）沉降器施工图c）第一再生器施工图；d）第二再生器施工图；e）《石油化工施工安全技术规程》（SH3505-1999）。4施工工序5拆除与破解5.1沉降器部分5.1.1根据封头的更换要求，旧封头的拆除切割应沿环向焊道划好切割线，切割线沿沉降器筒体环向应在同一平面上且不得损伤利旧的设备本体。5.1.2切割应在焊道上采用碳弧气刨进行，由于拆除下的封头作报废处理，考虑到内部衬里破除工作不易进行，在切割线以上做抽条处理，抽条宽度控制在50mm左右。现场地形勘查及图纸分析施工方案编制报废部分拆除脱离设备本体报废部分至地面临时放置50t汽车起重机执行遛尾现场破解成可运输的各个部件50t汽车起重机执行抬举和部件平衡破解后的各个部件外运至指定区域25/50t汽车起重机执行装卸车20t/50t半挂拖车执行运输完工25.1.3抽条时应注意在封头正式吊起前与原筒体有足够的连接，一般可设置4~6点，每点留宽150mm，作为临时支撑，待吊离前切割。5.1.4由于原封头上的管式吊耳为装置建设时已有，因此考虑到其安全性，应重新制作吊耳，在沿与原吊耳呈90°的方向再安装2个管式吊耳，并对焊道进行PT检验，新管式吊耳吨位级别为50吨级。5.1.5将料腿及翼阀沿原焊道切割，使其与旋风分离器本体脱离，并将其临时用手拉葫芦临时悬挂在沉降器的器壁上，挂手拉葫芦的器壁位置应砸除衬里，并焊接好吊装耳，吊耳选用板厚不得小于20mm，材质为20#。5.1.6沉降器封头顶的油汽管线水平段保护性拆除并吊离后，进行原封头的拆除工作，根据450t履带吊车的吊装能力，选择沉降器原封头与单机旋风分离器一同吊出，在地面进行破解拆除后在外运到指定区域。5.1.7450t履带吊车作业前，应仔细检查索具是否符合要求，并在过程中保持封头的水平。5.1.8旧封头连同单级旋风分离器总长度约为10m，重约42吨，直接用450...
