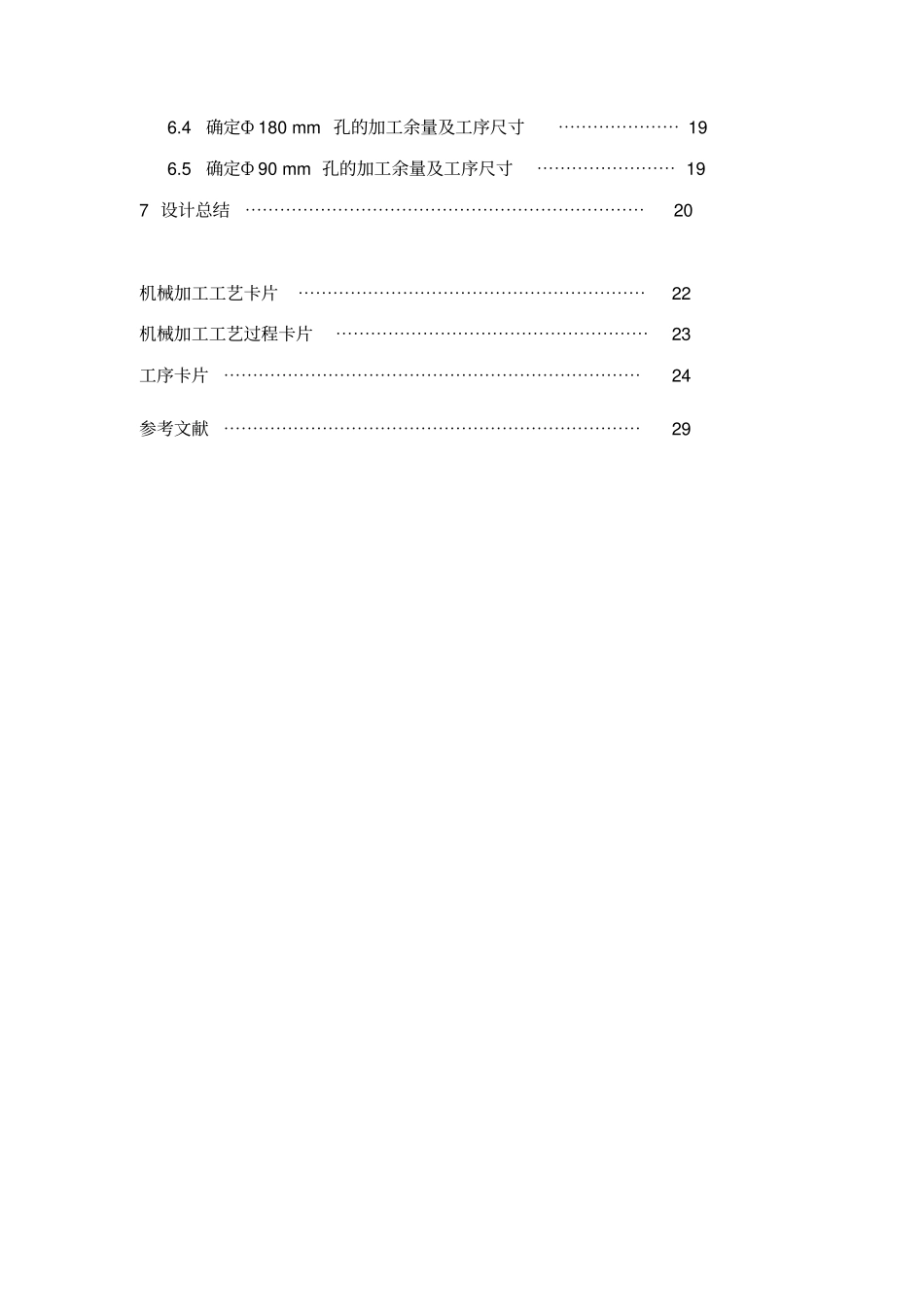

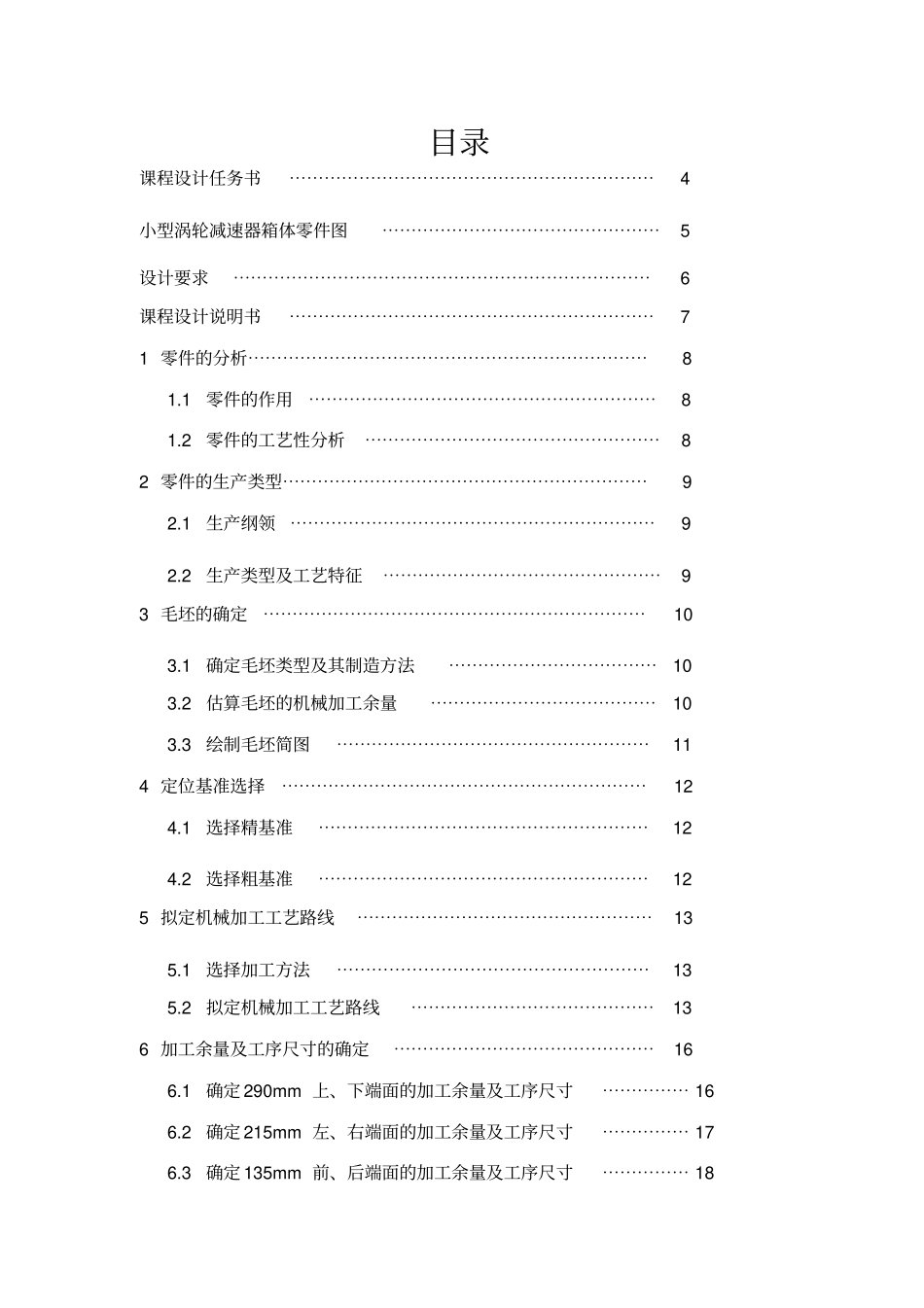

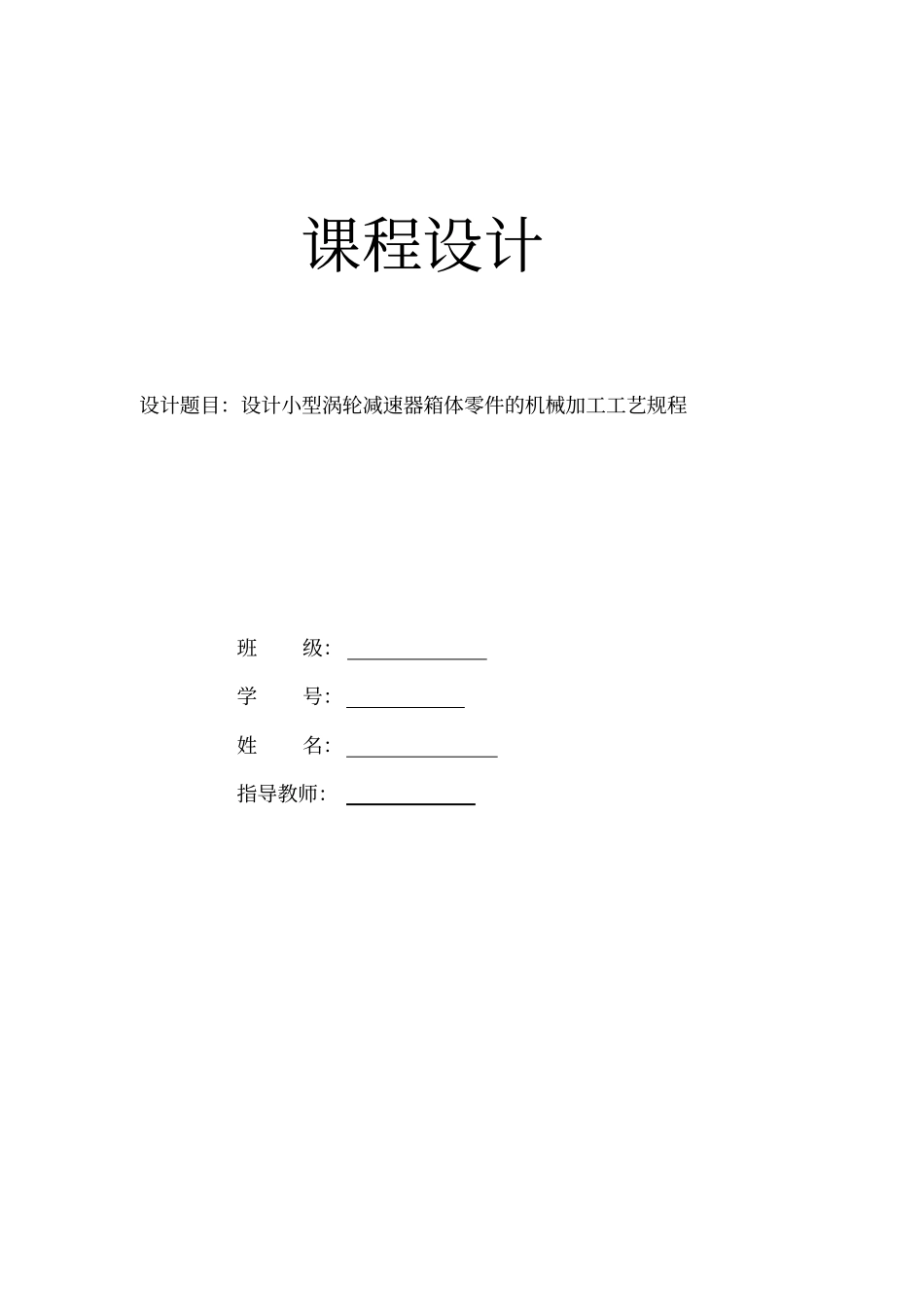

课程设计设计题目：设计小型涡轮减速器箱体零件的机械加工工艺规程班级：学号：姓名：指导教师：目录课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4小型涡轮减速器箱体零件图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6课程设计说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯71零件的分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯81.1零件的作用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯81.2零件的工艺性分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯82零件的生产类型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯92.1生产纲领⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯92.2生产类型及工艺特征⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93毛坯的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103.1确定毛坯类型及其制造方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103.2估算毛坯的机械加工余量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103.3绘制毛坯简图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114定位基准选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.1选择精基准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.2选择粗基准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯125拟定机械加工工艺路线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯135.1选择加工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯135.2拟定机械加工工艺路线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯136加工余量及工序尺寸的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯166.1确定290mm上、下端面的加工余量及工序尺寸⋯⋯⋯⋯⋯166.2确定215mm左、右端面的加工余量及工序尺寸⋯⋯⋯⋯⋯176.3确定135mm前、后端面的加工余量及工序尺寸⋯⋯⋯⋯⋯186.4确定Ф180mm孔的加工余量及工序尺寸⋯⋯⋯⋯⋯⋯⋯196.5确定Ф90mm孔的加工余量及工序尺寸⋯⋯⋯⋯⋯⋯⋯⋯197设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20机械加工工艺卡片⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22机械加工工艺过程卡片⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23工序卡片⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29机械制造工艺学课程设计任务书题目：设计小型涡轮减速器箱体零件的机械加工工艺规程内容：1、零件图1张2、毛坯图1张3、机械加工工艺卡片1套4、课程设计说明书1份设计要求1.产品生产纲领（1）产品的生产纲领为300台/年，每台产品箱体数量1件（2）减速器箱体的备品百分率为8%，废品百分率为0.8%2.生产条件和资源（1）毛坯为外协件，生产条件可根据需要确定（2）现可供选用的加工设备有：X5030A铣床1台X6132铣床1台T617A镗床1台Z3032钻床1台各设备均达到机床规定的工作精度要求，不再增加设备1零件的分析1.1零件的作用箱体类零件是机器及其部件的基础件之一。它将一些轴、轴承、套、齿轮等零件装配在一起，使其保持正确的相互位置关系，并按规定的运动关系协调动作，完成某种远动。因此，箱体类零件的加工质量对机器的精度、性能和寿命有着直接关系。涡轮减速器箱体的功用如上述所示，其特点有许多精度要求不同的孔和平面组成，内部结构比较简单但壁的厚薄不均匀，加工的难度较大。1.2零件的工艺性分析涡轮减速器箱体的主要技术要求有：1.两对轴承孔的尺寸精度为IT8，表面粗糙度Ra值为1.6um，一对Ф90的轴承孔和一对Ф180的轴承孔同轴度公差分别为0.05mm、0.06mm，其中两对轴承孔轴线的垂直度公差为0.06mm；2.铸件不得有砂眼、疏松等铸造缺陷；3.非加工表面涂防锈漆；4.铸件进行人工时效处理；5.箱体做煤油渗漏实验；6.材料HT200。表1涡轮减速器箱体的主要加工技术要求箱体Ф180轴承孔直径：Ф180（+0.035，0）公差：IT8表面粗糙度Ra：1.6μmФ180（+0.063，0）与Ф90（+0.027，0）中心距距离：100±0.12公差：IT10箱体Ф90轴承孔直径：Ф180（+0.027，0）公差：IT8表面粗糙度Ra：1.6μmФ90（+0.054，0）孔对Ф180（+0.035，0）的形位公差特征项目：同轴度公差值：Ф0.06基准：轴线Ф180（+0.035，0）孔对Ф180（+0.035，0）的形位公差特...
