泵站模板专项施工方案VIP专享VIP免费

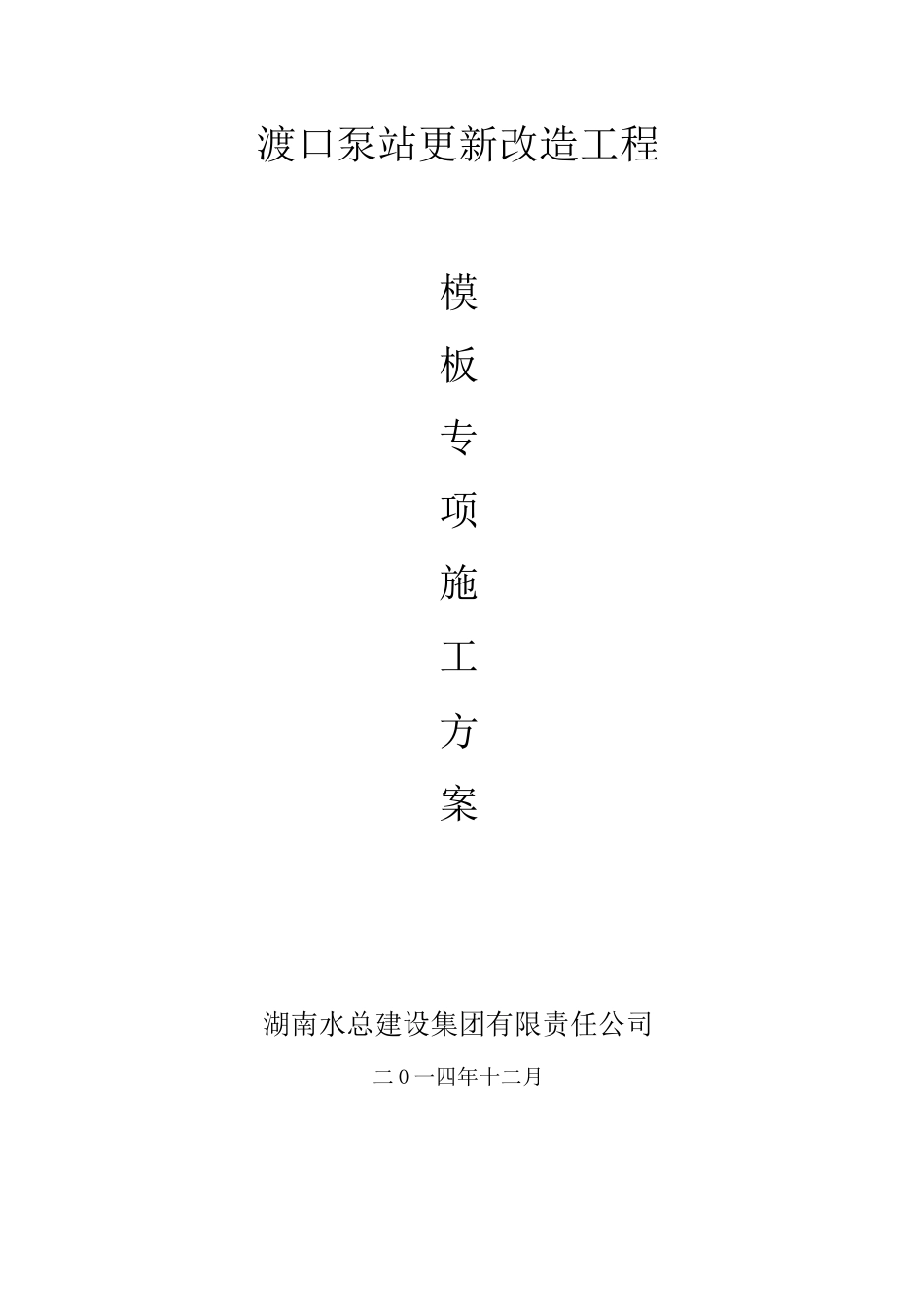

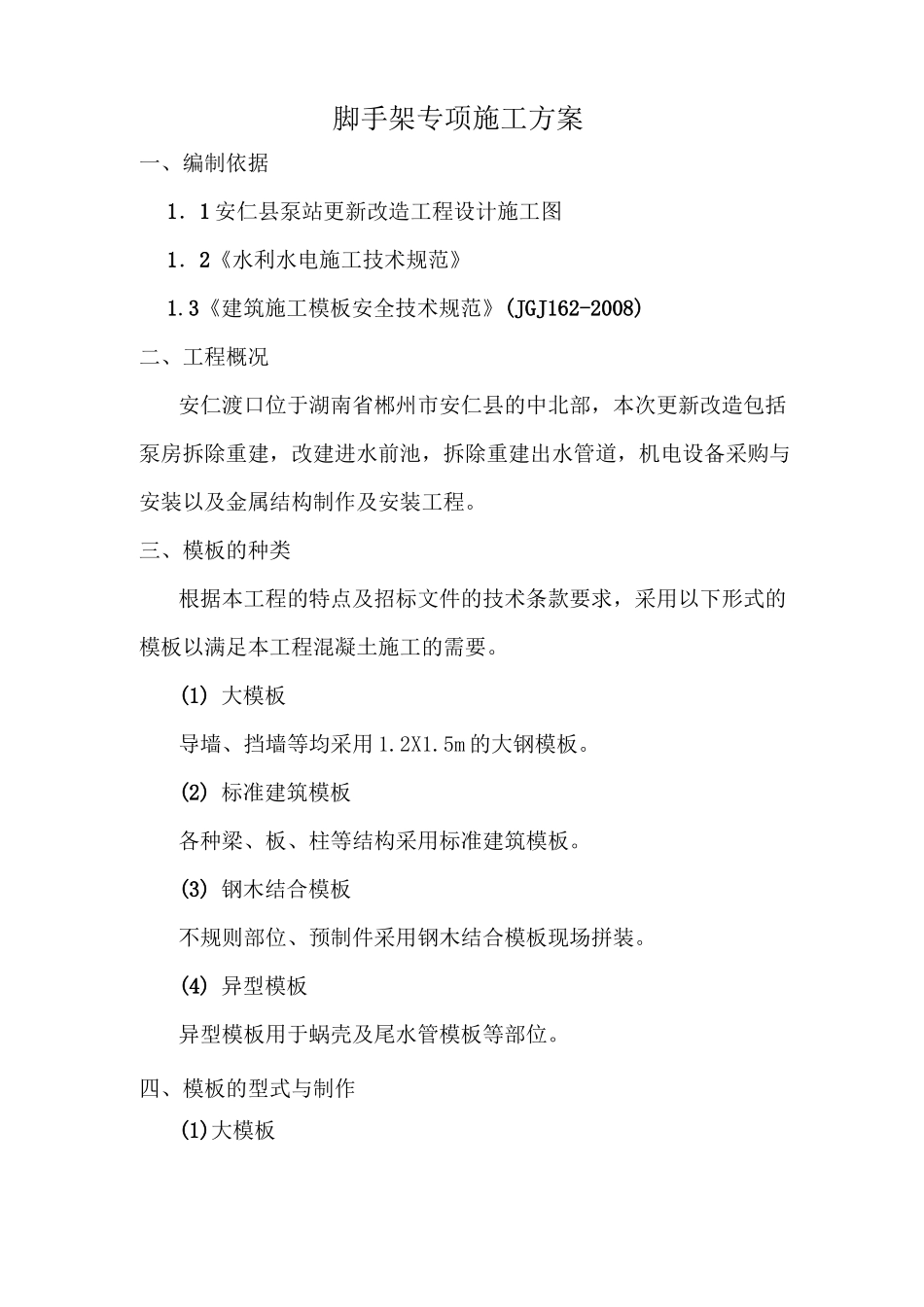

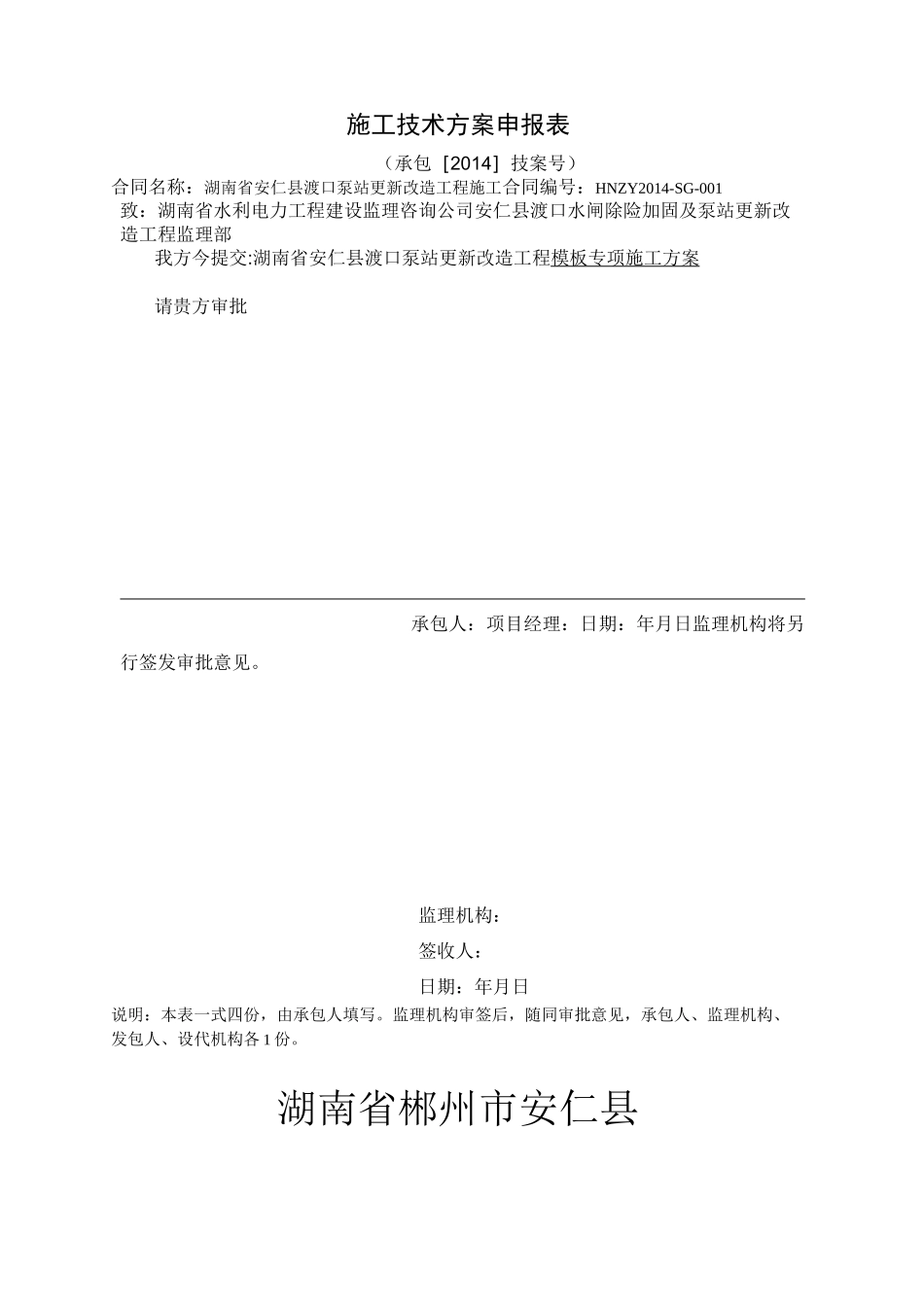

施工技术方案申报表（承包［2014］技案号）合同名称：湖南省安仁县渡口泵站更新改造工程施工合同编号：HNZY2014-SG-001致：湖南省水利电力工程建设监理咨询公司安仁县渡口水闸除险加固及泵站更新改造工程监理部我方今提交:湖南省安仁县渡口泵站更新改造工程模板专项施工方案请贵方审批承包人：项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：签收人：日期：年月日说明：本表一式四份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。湖南省郴州市安仁县渡口泵站更新改造工程模板专项施工方案湖南水总建设集团有限责任公司二0一四年十二月脚手架专项施工方案一、编制依据1．1安仁县泵站更新改造工程设计施工图1．2《水利水电施工技术规范》1.3《建筑施工模板安全技术规范》(JGJ162-2008)二、工程概况安仁渡口位于湖南省郴州市安仁县的中北部，本次更新改造包括泵房拆除重建，改建进水前池，拆除重建出水管道，机电设备采购与安装以及金属结构制作及安装工程。三、模板的种类根据本工程的特点及招标文件的技术条款要求，采用以下形式的模板以满足本工程混凝土施工的需要。(1)大模板导墙、挡墙等均采用1.2X1.5m的大钢模板。(2)标准建筑模板各种梁、板、柱等结构采用标准建筑模板。(3)钢木结合模板不规则部位、预制件采用钢木结合模板现场拼装。(4)异型模板异型模板用于蜗壳及尾水管模板等部位。四、模板的型式与制作(1)大模板1)模板结构组合钢模板：每块1.2X1.5m，有上、下两层，由面板、横竖围囹及操作平台组成，面板为厚5mm钢板，横围囹由4根［12.6型钢,竖围囹由两榀桁架构成。桁架使用［16和［12.6型钢焊接而成,模板背面设两层操作平台。上下两层模板之间的作用力由两根070mm的花篮螺栓传递，花篮螺栓可用来调节上下层模板的竖直角。上层承受侧压力下层作为上层支承体，由钢筋和套筒螺栓固定在已浇筑的混凝土面上每块模板设两排6根014水平锚筋，用M14套筒螺栓固定。组合钢模随着砼的浇筑上升翻转使用。2)模板安装模板安装拆除主要采用人工进行操作，当混凝土浇筑到模板锚筋位置时，再安装锚筋，以不影响混凝土施工。(2)异型模板本工程的异型模板，其骨架、异型木模、木支撑等主要在木工厂内进行加工、制作，制作模板用的木材其质量均达到III等以上的材质标准。模板在制作前，先按施工图进行设计并画出制作详图，再按模板制作详图进行加工制作。在加工厂的制作平台上按1：1比例进行放样，对结构较大的模板及支撑采取分节制作，现场拼装。制作的模板，骨架应具有足够的刚度，模板厚度一般为3-5cm,表面应平整、光滑，缝隙内刮油灰填平。1)墩头模板：墩圆头模板采用自制定型组合模板，利用塔吊吊至现场再进行安装。模板的支撑结构是：模板安装就位后用6号扁铁固定，再用钢管围囹，对拉螺栓固定连接成整体。2）蜗壳及尾水管模板：管型座及尾水管模板由于结构复杂，主要采用定型木模板，顶部采用承重排架，规则部位采用小钢模。管型座及尾水管异形模板在其施工前按施工图纸进行模板骨架的设计，采用木结构骨架，模板采用标准钢模板和木模板（木模板用于局部渐变段采用木胶板或竹胶板）。分节制作，现场拼装。采用钢管脚手架进行支撑和固定。为方便拆模，在支撑顶部设置木楔，拆模时先拆除木楔及骨架，然后拆除模板，最后拆除支撑。尾水管顶板模板在其顶板混凝土达到设计强度等级后方可拆除。模板的制作应满足施工图纸要求的建筑物结构外形，其允许偏差见下表。模板制作的允许偏差项次偏差名称允许偏差（mm）—一木模1小型模板：长和宽土32大型模板（长、宽大于3米）：长和宽土53模板表面平整度（未经刨光）:相邻两板面咼差14局部不平整度（用2m直尺检查）面板缝隙5、2二钢模5长和宽土26模板面局部不平整度（2m直尺检查）27连接配件的孔眼位置土1五、模板安装模板的安装主要以人工为主，模板水平运输采用汽车运输到仓面，垂直运输采用塔机。模板在安装时按混凝土结构物的施工图进行测量放样，重要结构多设控制点，以利随时进行检查校正。模板与模板的接缝采用专用的胶带贴缝。模板在安装过程中，设置足够的临时固定设施，以防变形...
