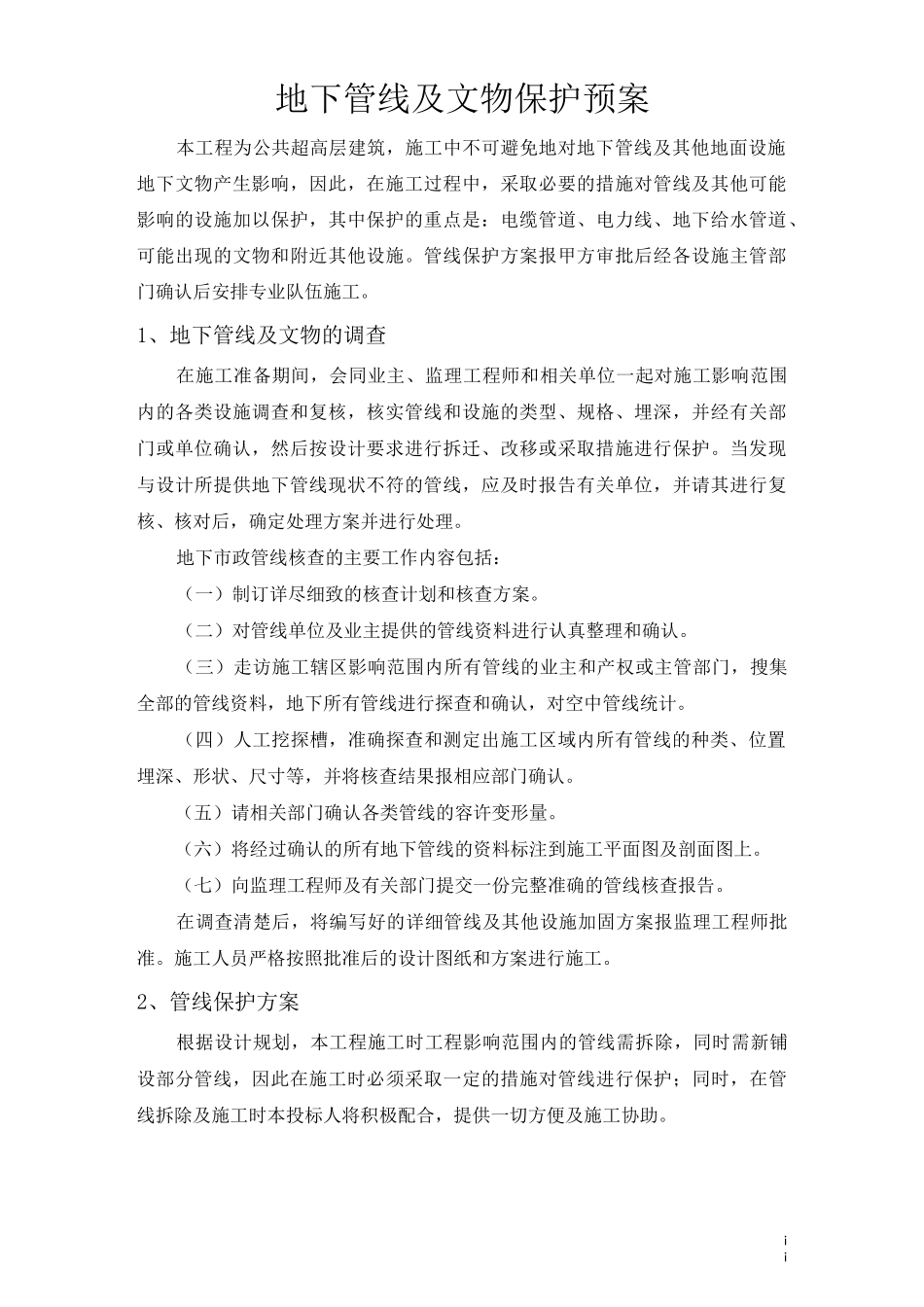

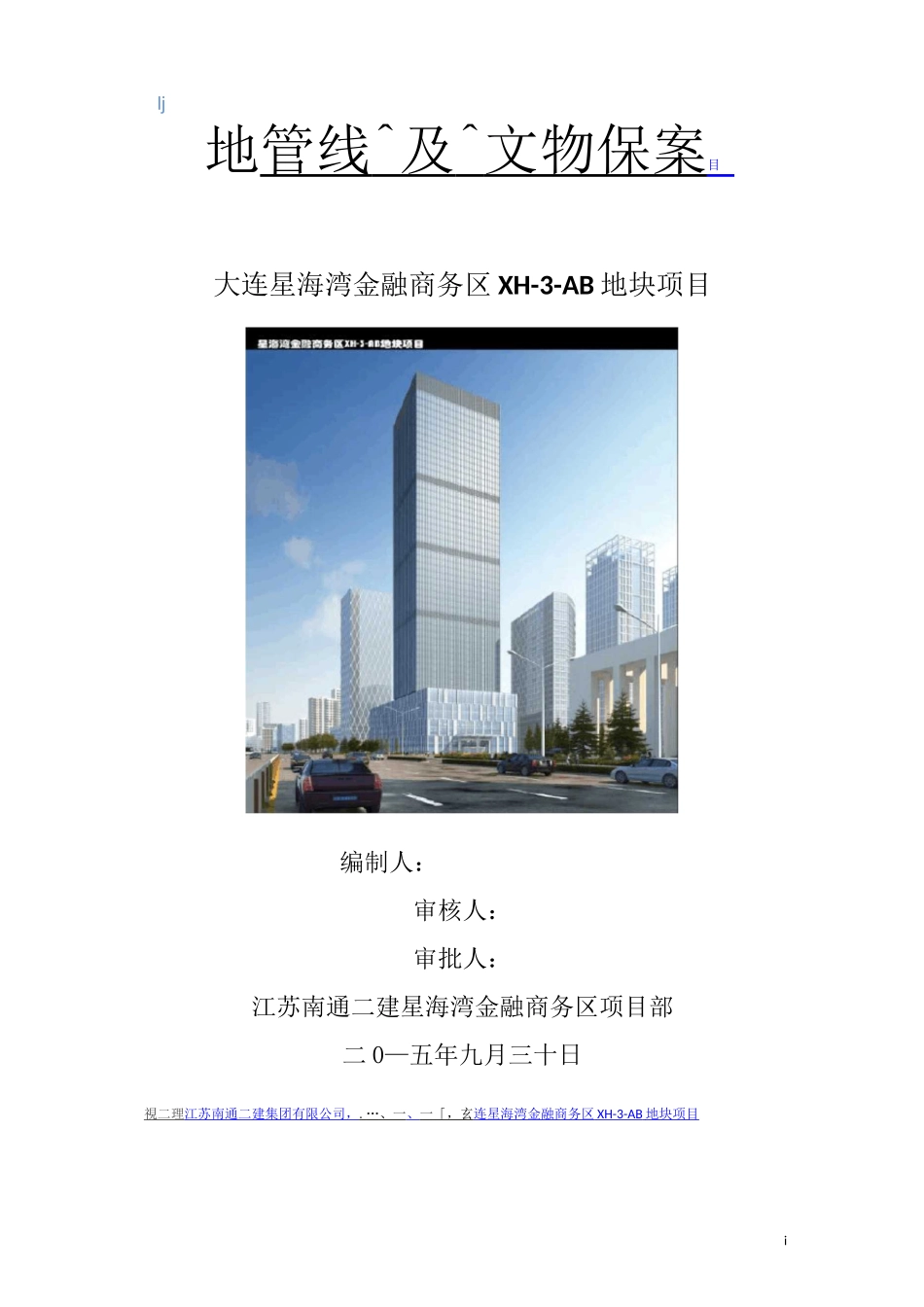

ilj地管线^及^文物保案目大连星海湾金融商务区XH-3-AB地块项目编制人：审核人：审批人：江苏南通二建星海湾金融商务区项目部二0—五年九月三十日視二理江苏南通二建集团有限公司，.…、一、一「，玄连星海湾金融商务区XH-3-AB地块项目ii地下管线及文物保护预案本工程为公共超高层建筑，施工中不可避免地对地下管线及其他地面设施地下文物产生影响，因此，在施工过程中，采取必要的措施对管线及其他可能影响的设施加以保护，其中保护的重点是：电缆管道、电力线、地下给水管道、可能出现的文物和附近其他设施。管线保护方案报甲方审批后经各设施主管部门确认后安排专业队伍施工。1、地下管线及文物的调查在施工准备期间，会同业主、监理工程师和相关单位一起对施工影响范围内的各类设施调查和复核，核实管线和设施的类型、规格、埋深，并经有关部门或单位确认，然后按设计要求进行拆迁、改移或采取措施进行保护。当发现与设计所提供地下管线现状不符的管线，应及时报告有关单位，并请其进行复核、核对后，确定处理方案并进行处理。地下市政管线核查的主要工作内容包括：（一）制订详尽细致的核查计划和核查方案。（二）对管线单位及业主提供的管线资料进行认真整理和确认。（三）走访施工辖区影响范围内所有管线的业主和产权或主管部门，搜集全部的管线资料，地下所有管线进行探查和确认，对空中管线统计。（四）人工挖探槽，准确探查和测定出施工区域内所有管线的种类、位置埋深、形状、尺寸等，并将核查结果报相应部门确认。（五）请相关部门确认各类管线的容许变形量。（六）将经过确认的所有地下管线的资料标注到施工平面图及剖面图上。（七）向监理工程师及有关部门提交一份完整准确的管线核查报告。在调查清楚后，将编写好的详细管线及其他设施加固方案报监理工程师批准。施工人员严格按照批准后的设计图纸和方案进行施工。2、管线保护方案根据设计规划，本工程施工时工程影响范围内的管线需拆除，同时需新铺设部分管线，因此在施工时必须采取一定的措施对管线进行保护；同时，在管线拆除及施工时本投标人将积极配合，提供一切方便及施工协助。■皐二■江苏南通二建集团有限公司大连星海湾金融商务区XH-3-AB地块项目2垫排水f、被保护管线■皐二■江苏南通二建集团有限公司大连星海湾金融商务区XH-3-AB地块项目4结构杆件面积，然后做出保护方案，征得产权单位同意后再进行施工。图2-2管线悬吊保护布置示意图槽钢（三）人工跳段开挖管线下方土方，安设托架、吊杆。（四）人工开挖管线下方土体，开挖高度和宽度控制在机械开挖时不碰撞管线为准。（五）对破损线渗漏线，应按规范和有关部门的要求进行修理，并经检查合格后进行下步工序施工。（六）管线悬吊完成，加固、调整吊杆、使管线平直地悬吊于桁架下面。管线揭露后，检查管线，处理接头，再进行悬吊。砼管线，在接头处加设加强钢箍。（七）对架空电力线、电缆的保护，安装的支架应牢固在线与施工作业面之间的安全保护屏障上，屏障采用塑料绝缘板或安全隔离网，并有承受一般重物碰撞后不致于损坏电线或电缆的能力。（八）管道进行支架保护后，要设置观测点进行沉降观测及位移监测，如变形过大时，需进一步加强加固措施。（九）对于需改建的管道，应先完成新管道的安装，并经试压合格后，按正式程序接通管道；运转正常后，再回填，回填土两侧要同时进行，做到均匀密实，并达到设计规定的密实度后，再拆除老管道。3、管线保护措施（1）成立由项目经理为组长的现场管线保护小组，由项目经理任组长，明确各部门的职责，建立管线保护的管理制度和工作程序。管线保护的控制程序见图蒸棗、.枕木江苏南通二建集团有限公司大连星海湾金融商务区XH-3-AB地块项目4常通二理江苏南通二建集团有限公司大连星海湾金融商务区XH-3-AB地块项目5
