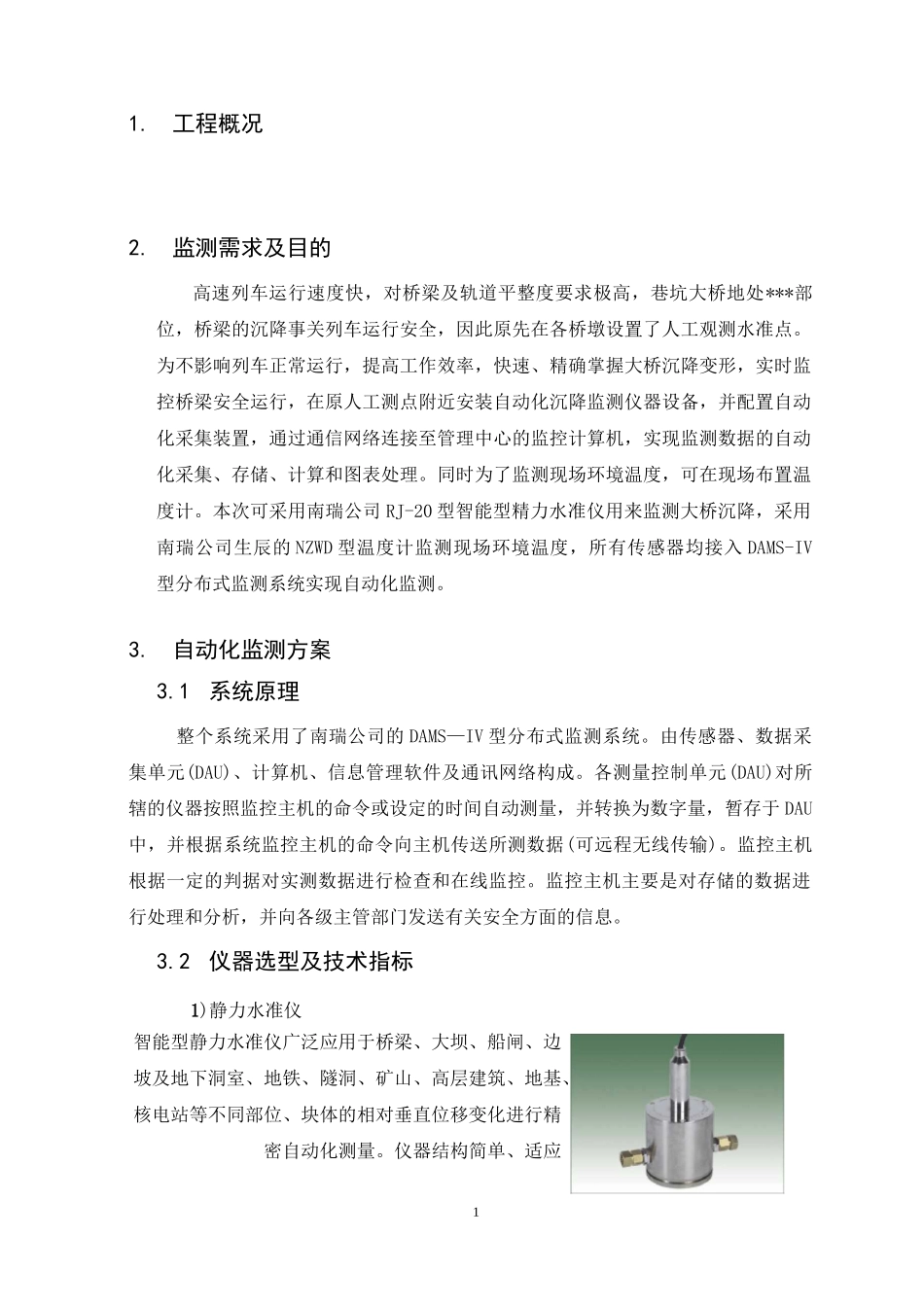

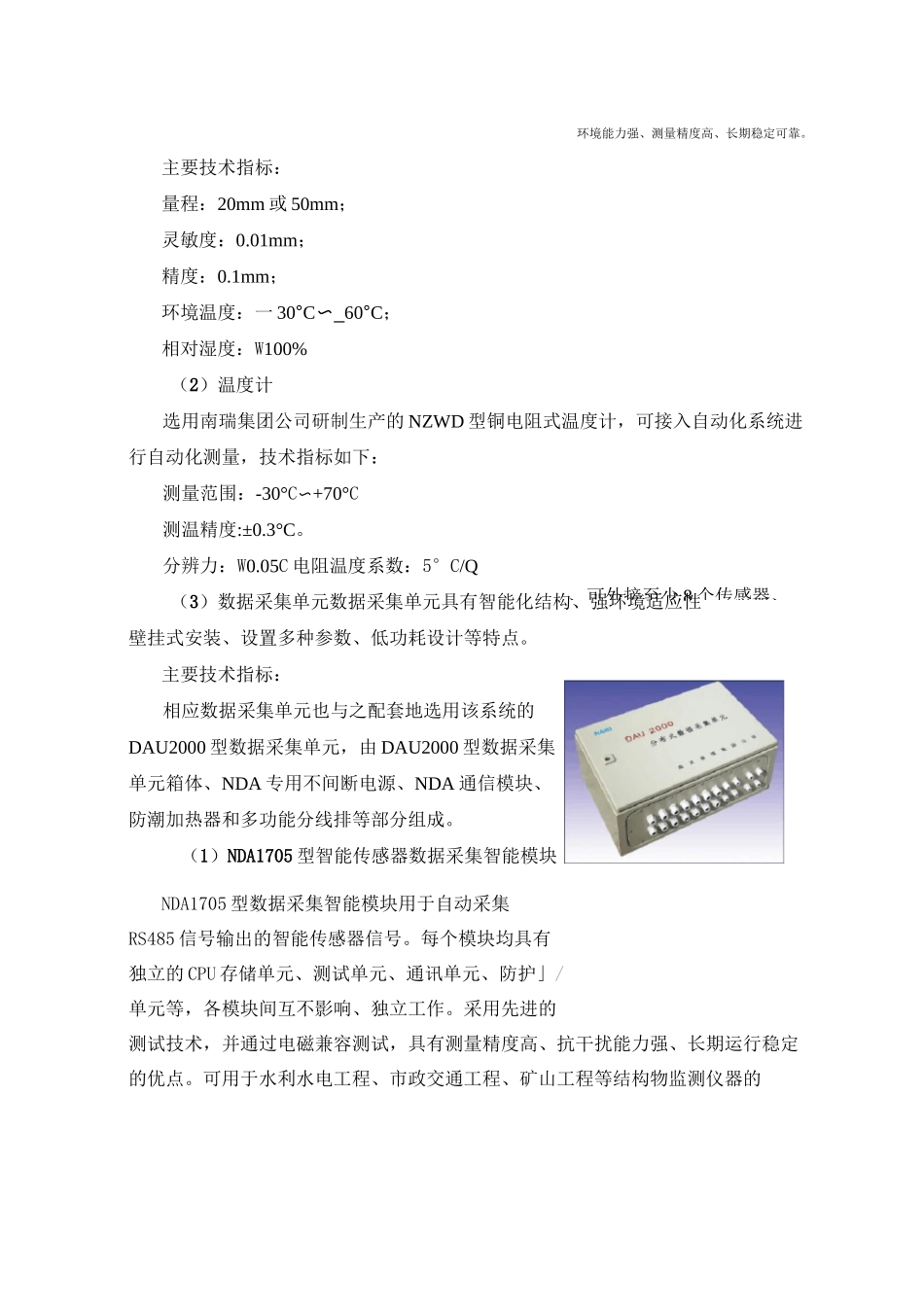

巷坑大桥沉降自动化监测方案2015年）2015年3月11.工程概况2.监测需求及目的高速列车运行速度快，对桥梁及轨道平整度要求极高，巷坑大桥地处***部位，桥梁的沉降事关列车运行安全，因此原先在各桥墩设置了人工观测水准点。为不影响列车正常运行，提高工作效率，快速、精确掌握大桥沉降变形，实时监控桥梁安全运行，在原人工测点附近安装自动化沉降监测仪器设备，并配置自动化采集装置，通过通信网络连接至管理中心的监控计算机，实现监测数据的自动化采集、存储、计算和图表处理。同时为了监测现场环境温度，可在现场布置温度计。本次可采用南瑞公司RJ-20型智能型精力水准仪用来监测大桥沉降，采用南瑞公司生辰的NZWD型温度计监测现场环境温度，所有传感器均接入DAMS-IV型分布式监测系统实现自动化监测。3.自动化监测方案3.1系统原理整个系统采用了南瑞公司的DAMS—IV型分布式监测系统。由传感器、数据采集单元(DAU)、计算机、信息管理软件及通讯网络构成。各测量控制单元(DAU)对所辖的仪器按照监控主机的命令或设定的时间自动测量，并转换为数字量，暂存于DAU中，并根据系统监控主机的命令向主机传送所测数据(可远程无线传输)。监控主机根据一定的判据对实测数据进行检查和在线监控。监控主机主要是对存储的数据进行处理和分析，并向各级主管部门发送有关安全方面的信息。3.2仪器选型及技术指标1)静力水准仪智能型静力水准仪广泛应用于桥梁、大坝、船闸、边坡及地下洞室、地铁、隧洞、矿山、高层建筑、地基、核电站等不同部位、块体的相对垂直位移变化进行精密自动化测量。仪器结构简单、适应环境能力强、测量精度高、长期稳定可靠。主要技术指标：量程：20mm或50mm；灵敏度：0.01mm；精度：0.1mm；环境温度：一30°C〜_60°C；相对湿度：W100%（2）温度计选用南瑞集团公司研制生产的NZWD型铜电阻式温度计，可接入自动化系统进行自动化测量，技术指标如下：测量范围：-30°C〜+70°C测温精度:±0.3°C。分辨力：W0.05C电阻温度系数：5°C/Q（3）数据采集单元数据采集单元具有智能化结构、强环境适应性壁挂式安装、设置多种参数、低功耗设计等特点。主要技术指标：相应数据采集单元也与之配套地选用该系统的DAU2000型数据采集单元，由DAU2000型数据采集单元箱体、NDA专用不间断电源、NDA通信模块、防潮加热器和多功能分线排等部分组成。（1）NDA1705型智能传感器数据采集智能模块NDA1705型数据采集智能模块用于自动采集RS485信号输出的智能传感器信号。每个模块均具有独立的CPU存储单元、测试单元、通讯单元、防护」/单元等，各模块间互不影响、独立工作。采用先进的测试技术，并通过电磁兼容测试，具有测量精度高、抗干扰能力强、长期运行稳定的优点。可用于水利水电工程、市政交通工程、矿山工程等结构物监测仪器的、可外接至少8个传感器、自动化测量。主要技术指标：规格型号NDA1705通道数8个独立的RS485信号通道量程同传感器精度0.05%FS分辨率0.01%FS测量方式定时、单检、巡检、选测，可任设测点群测量间隔时间1分钟〜99天可调测量时间1秒〜5秒/通道通信接口RS-485存储容量>100次工作温度-10°C〜+50°C,-25°C〜+60°C可选2）NDA1103数据采集智能模块NDA1103型数据采集模块用于自动采集温度计输出的传感器信号。3.3监测点布置与人工测点布设位置相同，在大桥左右两侧各增设1条静力水准，每条线路布置测点10个，基准点1个，上下游共计22个测点（含基点）。传感器测点布置在原人工水准测点附附近的防护墙外侧，采用侧面固定支架安装的方式。因隧洞岩体相对较为稳定，因此可分别以CPIII340301、CPIII340302作为垂直位移的相对基准点。另外为了监测现场环境温度，共布置温度计5支，分别位于两侧基点、主跨跨中及1#桥墩处，用来监测现场环境温度。3.4采集装置配置现场共设置智能型数据采集单元（DAU2000）2套，内置NDA1705智能数据—京尹离整二标書离哥怙屢道1:-.旅汕*軸市世閔京沪喬铁三插西渴马坤隧進拱顶沉隆过程陵测直乞称也SI...AC.IJl'IL-^J]311*DUL^TIH拱…鼻]ML-勺2311*IMIL-SJEiS...€JMNL-3JZZSh*DHL咼RSfti...•.D1*IL^J4J｛拱…三…...
