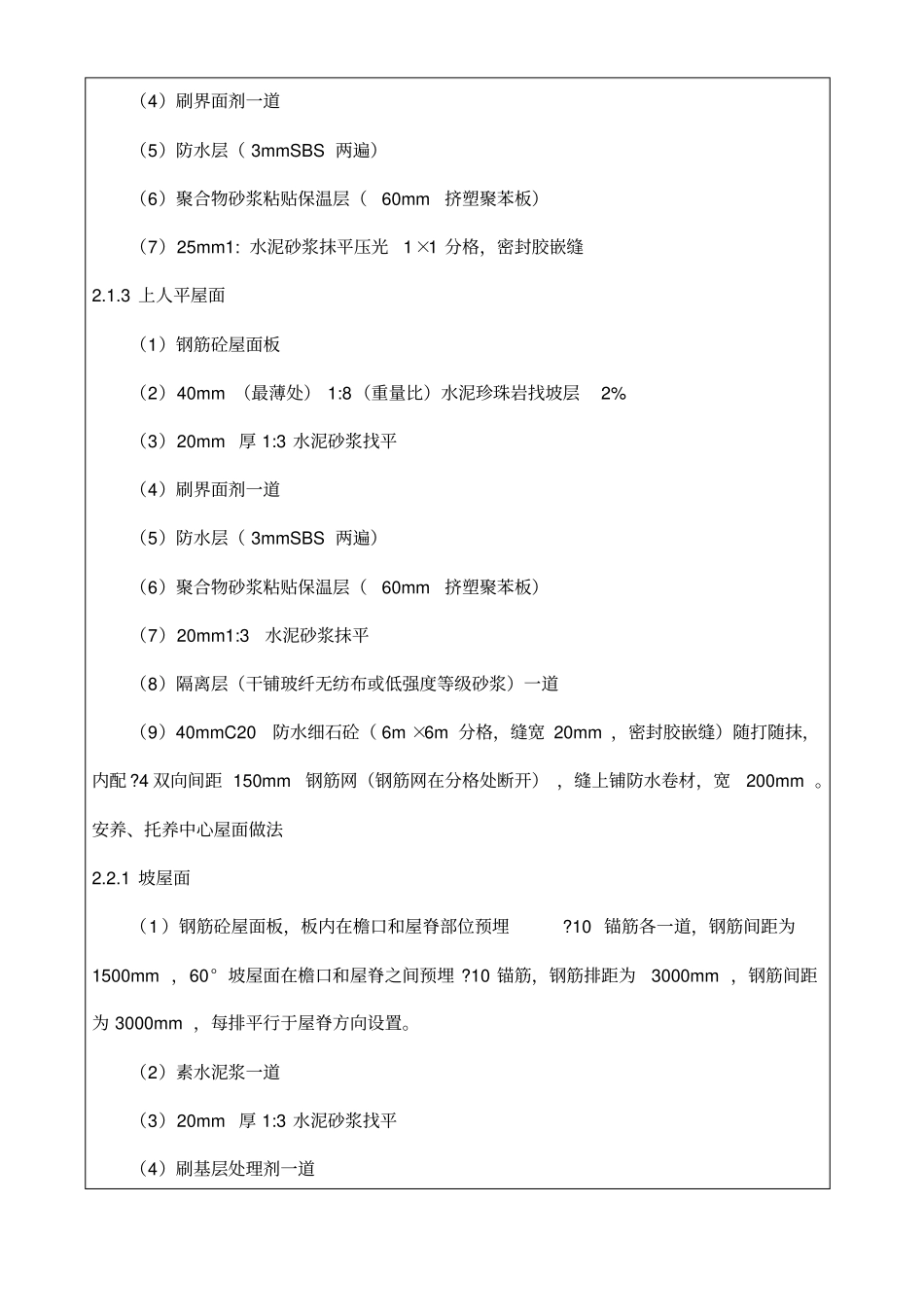

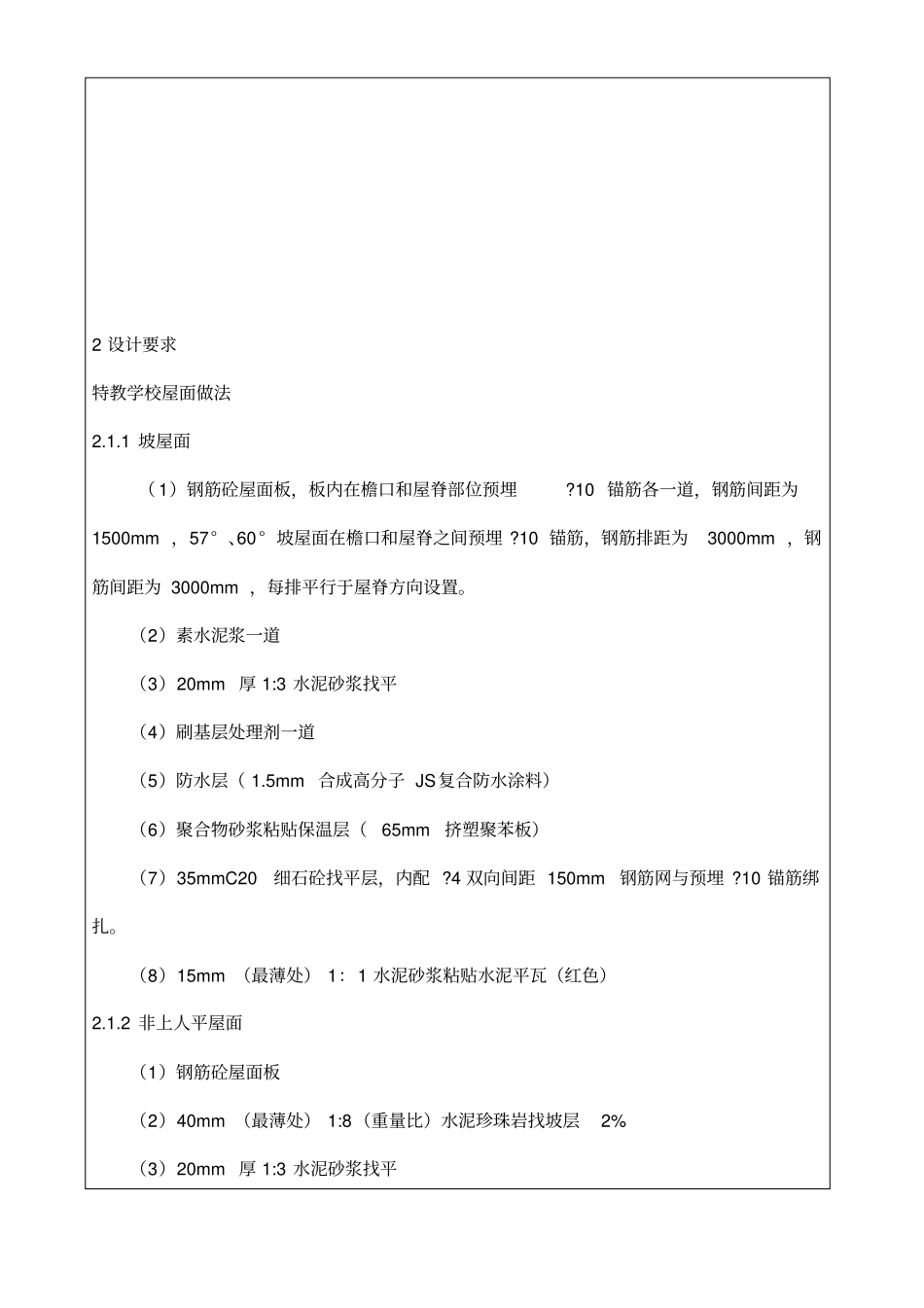

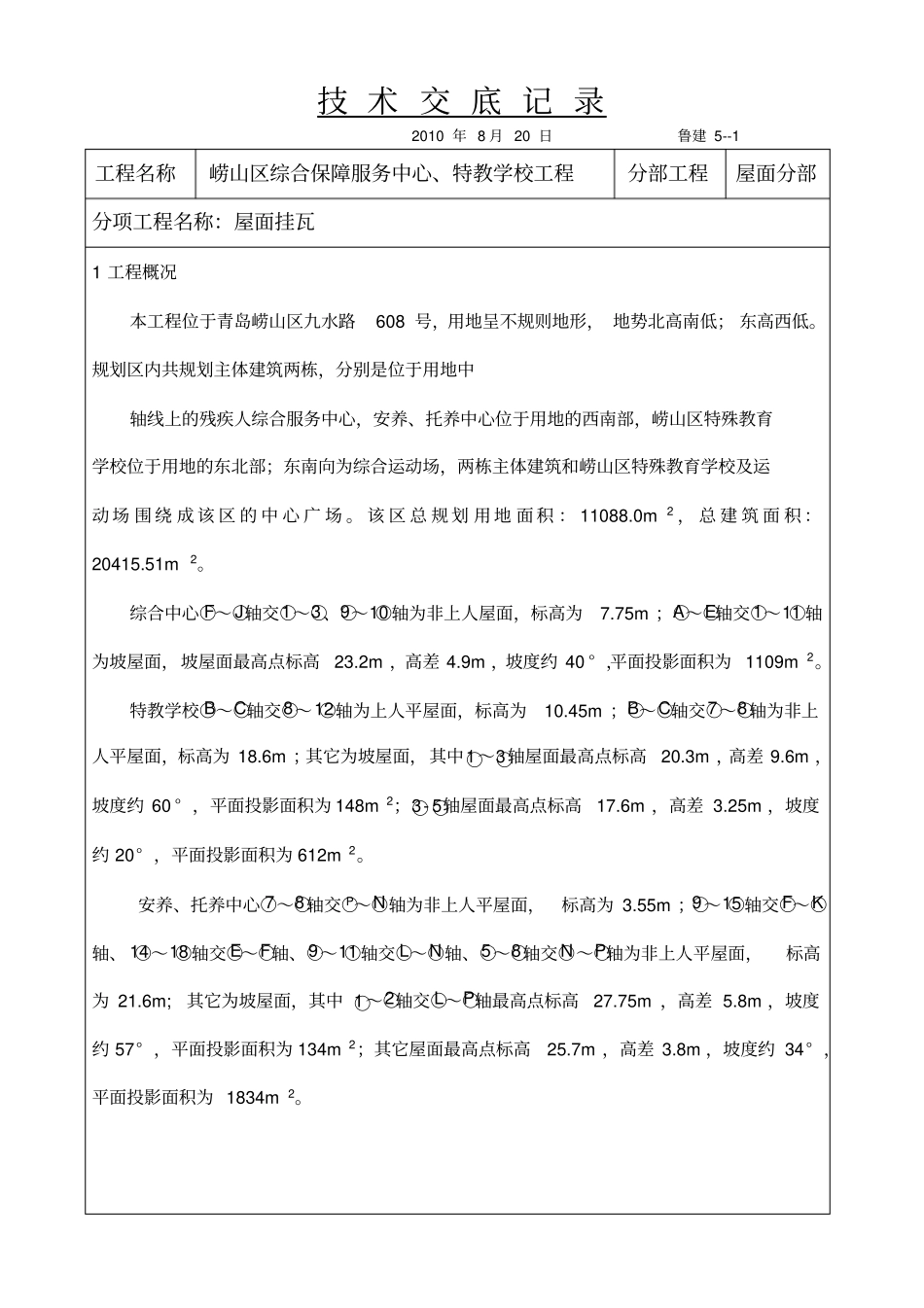

技术交底记录2010年8月20日鲁建5--1工程名称崂山区综合保障服务中心、特教学校工程分部工程屋面分部分项工程名称：屋面挂瓦1工程概况本工程位于青岛崂山区九水路608号，用地呈不规则地形，地势北高南低；东高西低。规划区内共规划主体建筑两栋，分别是位于用地中轴线上的残疾人综合服务中心，安养、托养中心位于用地的西南部，崂山区特殊教育学校位于用地的东北部；东南向为综合运动场，两栋主体建筑和崂山区特殊教育学校及运动场围绕成该区的中心广场。该区总规划用地面积：11088.0m2，总建筑面积：20415.51m2。综合中心○F～○J轴交○1～○3、○9～○10轴为非上人屋面，标高为7.75m；○A～○E轴交○1～○11轴为坡屋面，坡屋面最高点标高23.2m，高差4.9m，坡度约40°，平面投影面积为1109m2。特教学校○B～○C轴交○8～○12轴为上人平屋面，标高为10.45m；○B～○C轴交○7～○8轴为非上人平屋面，标高为18.6m；其它为坡屋面，其中○1～○3轴屋面最高点标高20.3m，高差9.6m，坡度约60°，平面投影面积为148m2；○3-○5轴屋面最高点标高17.6m，高差3.25m，坡度约20°，平面投影面积为612m2。安养、托养中心○7～○8轴交○P～○N轴为非上人平屋面，标高为3.55m；○9～○15轴交○F～○K轴、○14～○18轴交○E～○F轴、○9～○11轴交○L～○N轴、○5～○8轴交○N～○P轴为非上人平屋面，标高为21.6m;其它为坡屋面，其中○1～○2轴交○L～○P轴最高点标高27.75m，高差5.8m，坡度约57°，平面投影面积为134m2；其它屋面最高点标高25.7m，高差3.8m，坡度约34°，平面投影面积为1834m2。2设计要求特教学校屋面做法2.1.1坡屋面（1）钢筋砼屋面板，板内在檐口和屋脊部位预埋?10锚筋各一道，钢筋间距为1500mm，57°、60°坡屋面在檐口和屋脊之间预埋?10锚筋，钢筋排距为3000mm，钢筋间距为3000mm，每排平行于屋脊方向设置。（2）素水泥浆一道（3）20mm厚1:3水泥砂浆找平（4）刷基层处理剂一道（5）防水层（1.5mm合成高分子JS复合防水涂料）（6）聚合物砂浆粘贴保温层（65mm挤塑聚苯板）（7）35mmC20细石砼找平层，内配?4双向间距150mm钢筋网与预埋?10锚筋绑扎。（8）15mm（最薄处）1：1水泥砂浆粘贴水泥平瓦（红色）2.1.2非上人平屋面（1）钢筋砼屋面板（2）40mm（最薄处）1:8（重量比）水泥珍珠岩找坡层2%（3）20mm厚1:3水泥砂浆找平（4）刷界面剂一道（5）防水层（3mmSBS两遍）（6）聚合物砂浆粘贴保温层（60mm挤塑聚苯板）（7）25mm1:水泥砂浆抹平压光1×1分格，密封胶嵌缝2.1.3上人平屋面（1）钢筋砼屋面板（2）40mm（最薄处）1:8（重量比）水泥珍珠岩找坡层2%（3）20mm厚1:3水泥砂浆找平（4）刷界面剂一道（5）防水层（3mmSBS两遍）（6）聚合物砂浆粘贴保温层（60mm挤塑聚苯板）（7）20mm1:3水泥砂浆抹平（8）隔离层（干铺玻纤无纺布或低强度等级砂浆）一道（9）40mmC20防水细石砼（6m×6m分格，缝宽20mm，密封胶嵌缝）随打随抹，内配?4双向间距150mm钢筋网（钢筋网在分格处断开），缝上铺防水卷材，宽200mm。安养、托养中心屋面做法2.2.1坡屋面（1）钢筋砼屋面板，板内在檐口和屋脊部位预埋?10锚筋各一道，钢筋间距为1500mm，60°坡屋面在檐口和屋脊之间预埋?10锚筋，钢筋排距为3000mm，钢筋间距为3000mm，每排平行于屋脊方向设置。（2）素水泥浆一道（3）20mm厚1:3水泥砂浆找平（4）刷基层处理剂一道（5）防水层（3mmSBS两遍）（6）聚合物砂浆粘贴保温层（60mm挤塑聚苯板）（7）35mmC20细石砼找平层，内配?4双向间距150mm钢筋网与预埋?10锚筋绑扎。（8）15mm（最薄处）1：1水泥砂浆粘贴水泥平瓦（红色）2.2.2非上人平屋面（1）钢筋砼屋面板（2）40mm（最薄处）1:8（重量比）水泥珍珠岩找坡层2%（3）20mm厚1:3水泥砂浆找平（4）刷界面剂一道（5）防水层（3mmSBS两遍）（6）聚合物砂浆粘贴保温层（60mm挤塑聚苯板）（7）25mm1:水泥砂浆抹平压光1×1分格，密封胶嵌缝综合中心屋面做法2.3.1坡屋面（1）钢筋砼屋面板，板内在檐口和屋脊部位预埋?10锚筋各一道，钢筋间距为1500mm，60°坡屋面在檐口和屋脊之间预埋?10锚筋，钢筋排距为3000mm，钢筋间距为3000mm，每排平行于屋脊方向设置。（2）...
