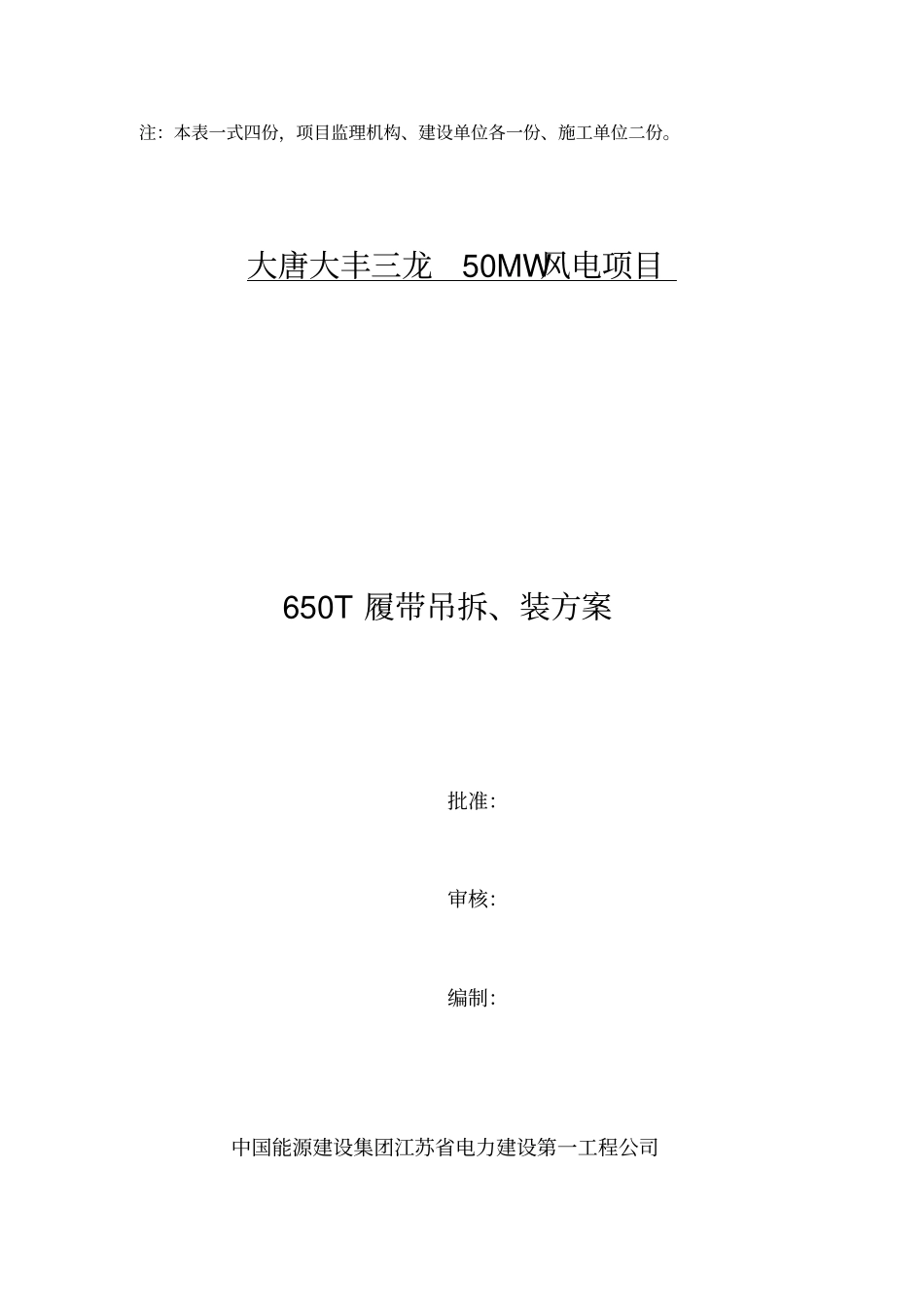

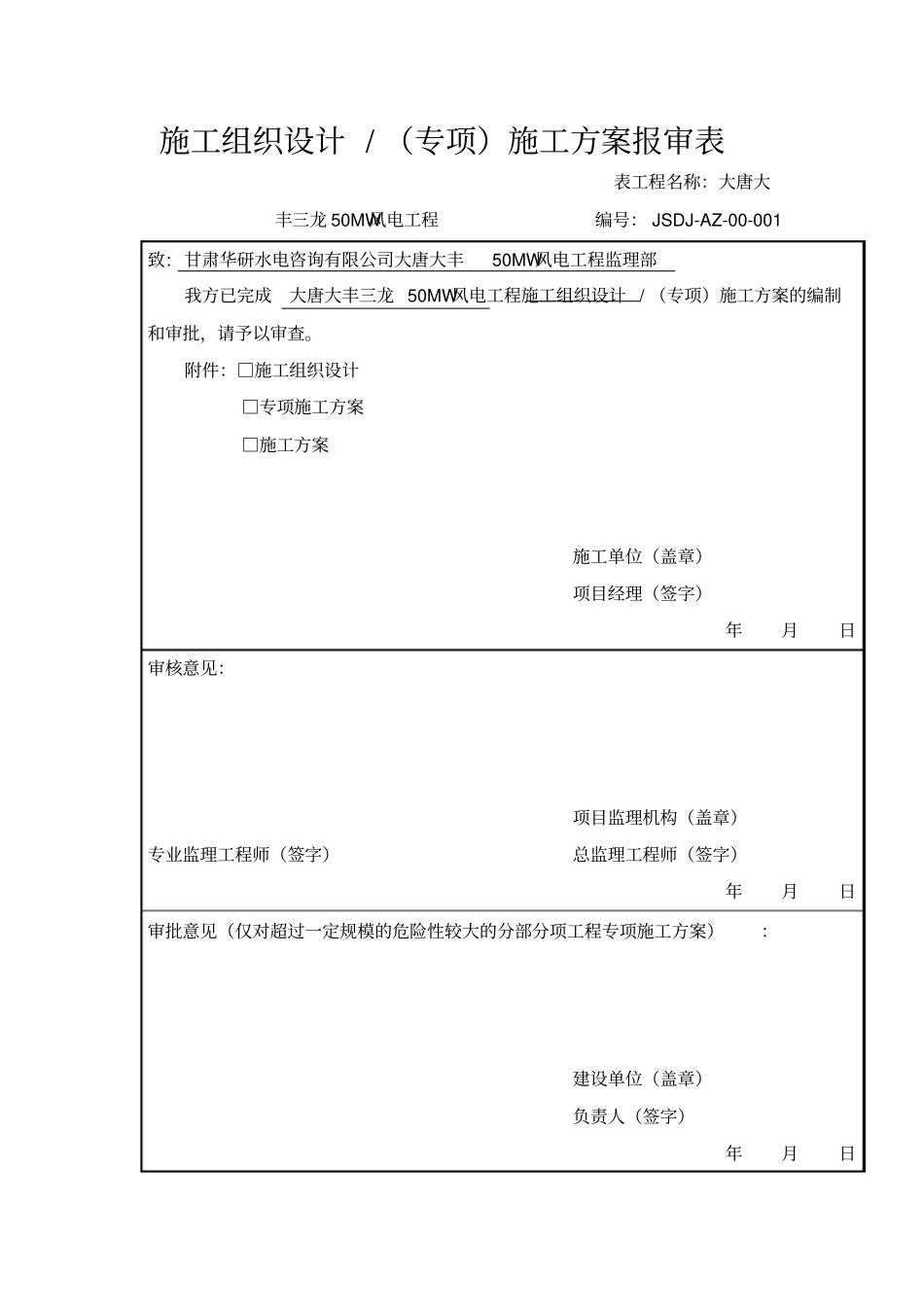

施工组织设计/（专项）施工方案报审表表工程名称：大唐大丰三龙50MW风电工程编号：JSDJ-AZ-00-001致:甘肃华研水电咨询有限公司大唐大丰50MW风电工程监理部我方已完成大唐大丰三龙50MW风电工程施工组织设计/（专项）施工方案的编制和审批，请予以审查。附件：□施工组织设计□专项施工方案□施工方案施工单位（盖章）项目经理（签字）年月日审核意见：项目监理机构（盖章）专业监理工程师（签字）总监理工程师（签字）年月日审批意见（仅对超过一定规模的危险性较大的分部分项工程专项施工方案）：建设单位（盖章）负责人（签字）年月日注：本表一式四份，项目监理机构、建设单位各一份、施工单位二份。大唐大丰三龙50MW风电项目650T履带吊拆、装方案批准：审核：编制：中国能源建设集团江苏省电力建设第一工程公司二〇一七年四月目录1工程概况2编制依据3作业条件4履带吊安装作业程序5履带吊安装技术措施6履带吊拆除作业程序7履带吊拆除技术措施8质量标准9安全技术措施（职业健康安全）10负荷试验11文明施工及环境管理措施12QUY650T履带吊性能表13起重机械设备专项检查表14风险控制计划表15环境控制计划表1、工程概况概述根据大唐大丰50MW风电项目风机设备吊装的需要，风机吊装前、及风机吊装过程中需组装、拆除QUY650履带吊,650T履带吊使用标准风电杆头工况为108+7m。1.2机具、人员配置机具：50吨履带吊一台、50T汽车吊一台人员人员数量人员数量项目经理1人电工1人施工负责人1人起重工2人安全监护人1人操作工1人技术员1人普工8人施工工具及辅助材料序号名称规格单位数量备注1汽车吊50t台12履带吊50t台13卡环25t个4吊装履带5t个44大锤14磅把15手锤磅把16活动扳手15寸把17钳子把18专用铁板凳条19撬棍1m根210专用吊带15m对1吊装臂杆11随车自带工具套112钢丝绳扣15m对1吊装2820m对1负荷试验及吊装履带13配重块30t做负荷试验用主要部件外形尺寸、重量及数量及零部件质量表主机×1长度13500mm宽度3400mm高度3465mm重量65t履带总成×2长度12000mm宽度1680mm高度1800mm重量55t主臂底节臂×1长度12400mm宽度3100mm高度3350mm重量主臂顶节臂×1长度6700mm宽度2945mm高度2800mm重量轻型臂过渡臂×1长度5270mm宽度2780mm高度2380mm重量主臂12m臂A×1长度12250mm宽度2980mm高度3130mm重量主臂12m臂×1长度12250mm宽度2980mm高度3130mm重量主臂12m臂B×1长度12250mm宽度2980mm高度3130mm重量主臂12m臂×1长度12250mm宽度2980mm高度3130mm重量主臂12m臂C×1长度12250mm宽度2980mm高度3130mm重量主臂12m臂×1长度12250mm宽度2980mm高度3130mm重量主臂12m臂×1长度12250mm宽度2980mm高度3130mm重量重型固定副臂长度7360mm宽度1490mm高度660mm重量鹅头架×1长度2560mm宽度1330mm高度680mm重量100吨吊钩×1长度1965mm宽度970mm高度800mm重量配重框架×2长度2028mm宽度2660mm高度1965mm重量12m主臂根部×1→12m主臂臂杆×4→6m主臂臂杆×1→12m主臂臂杆×3→6m主臂顶节臂×1→7m风电杆头2、编制依据《QUY650履带吊安装使用说明书》《电力建设安全健康与环境管理工作规定》3、作业条件吊机主机部分组装好后的外形尺寸约为：×10m；组装扒杆时，场地大小必须满足110m×15m的面积，并将此区域内的场地清理干净，无任何障碍物。根据需要组织起重工、操作工及辅助吊车进入施工场地。施工之前，组织相关人员进行技术和安全交底。4、履带吊安装作业程序主、副提升卷扬安装→主变幅桅杆安装→主机卸车→安装两履带→安装中心压重→安装尾部配重→组立108+7m标准风电杆头工况→安装电缆→穿绕钢丝绳安装大钩→臂杆扳起→负荷试验→交付使用5、履带吊安装技术措施机体的卸车就位，在主机两边分别铺设3块（3m*6m*路基板。大型平板车缓慢倒至卸车地点，先将四条腿的支撑拉出来并用保险销固定好，然后遥控操作慢慢伸出自装千斤顶以顶起车体（如果千斤顶支腿高度不够可分别在每个支腿的下方用3块专用垫板）。注意：四只千斤顶在顶升过程中，必须保持履带吊机体水平。车身压重框架×2长度1990mm宽度2560mm高度730mm重量10吨配重块×46长度1700mm宽度2400mm高度400mm重量10t当机体高出平板车5~10cm时，确认无任何障碍时...
