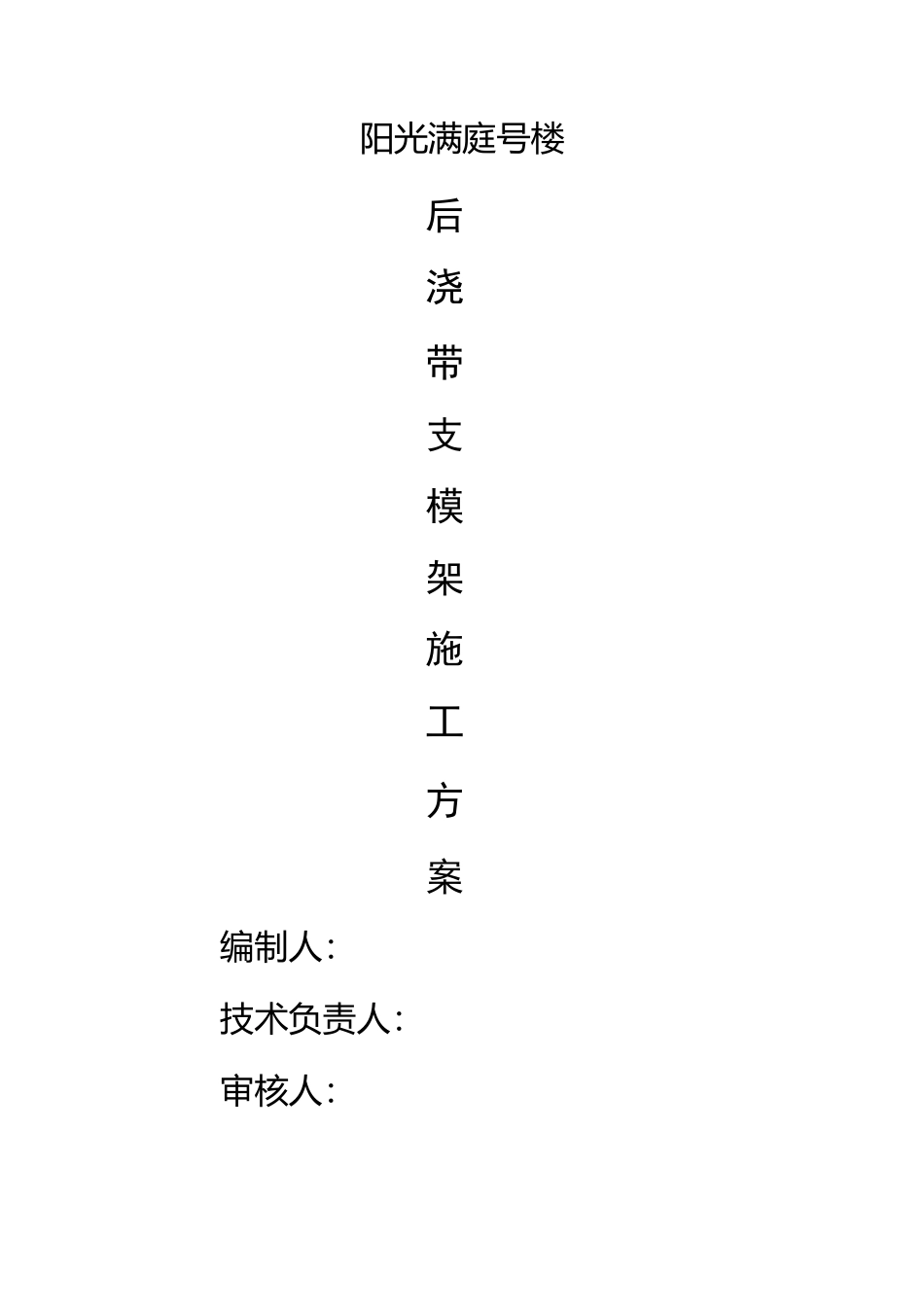

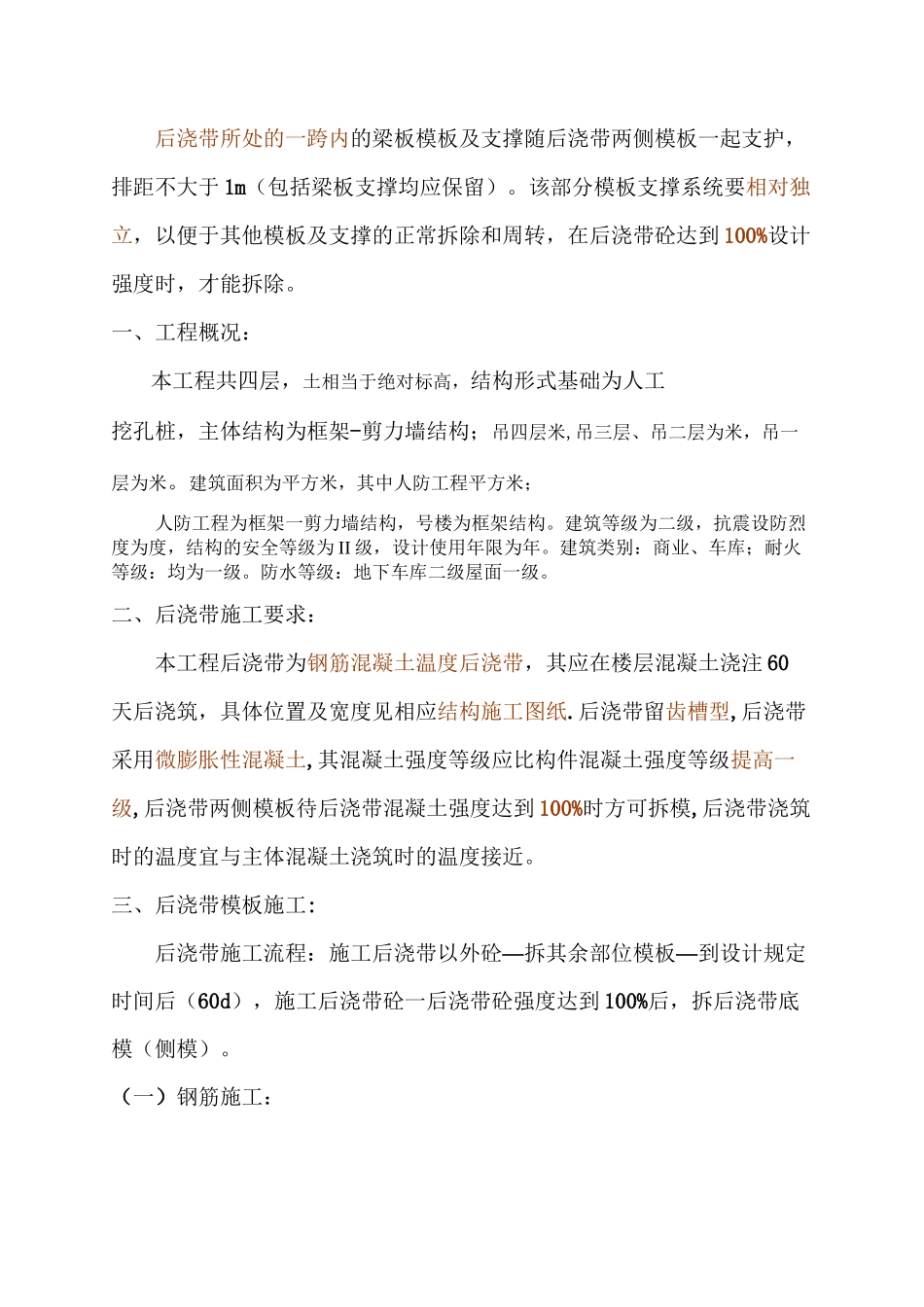

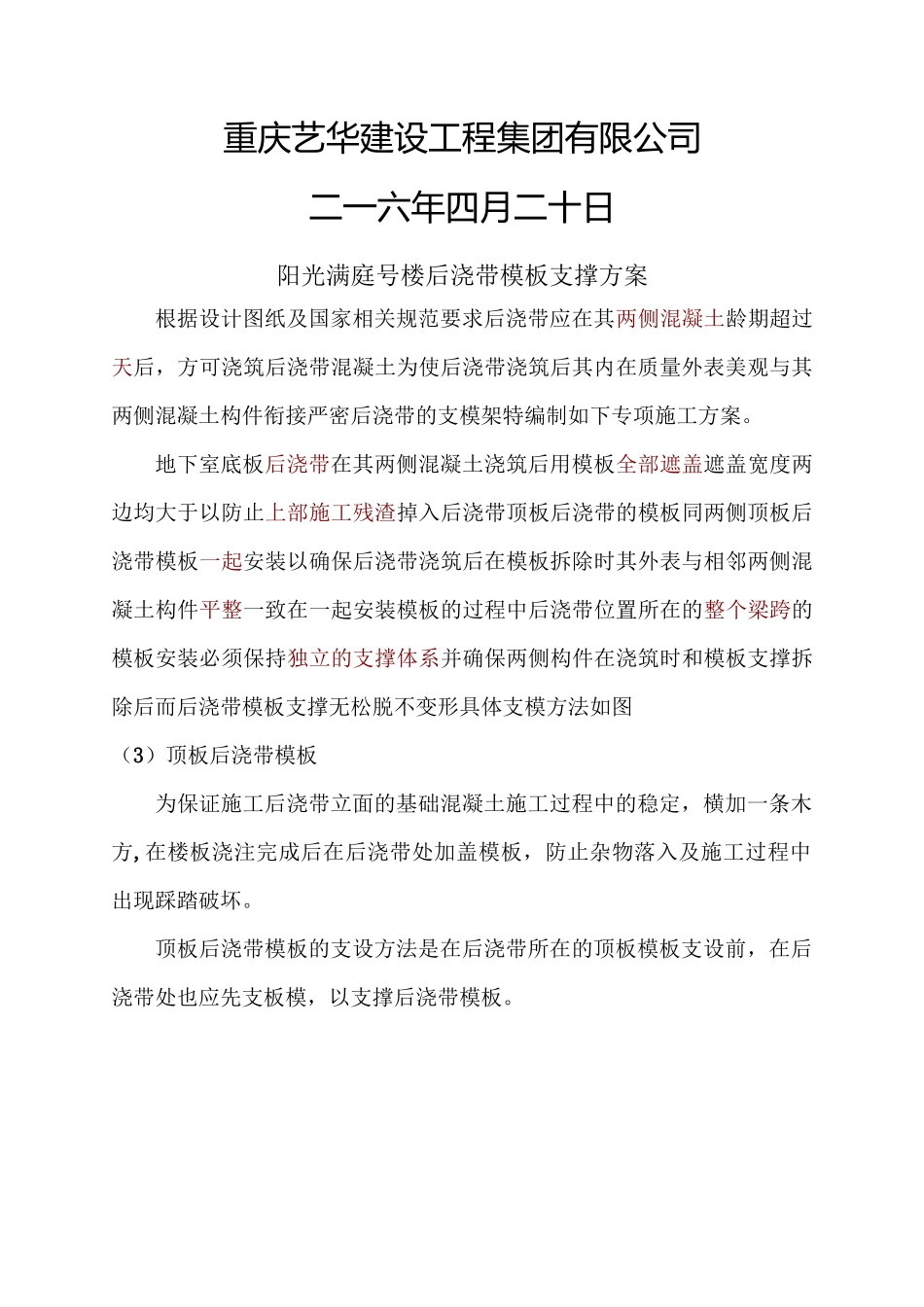

阳光满庭号楼后浇带支模架施工方案编制人：技术负责人：审核人：重庆艺华建设工程集团有限公司二一六年四月二十日阳光满庭号楼后浇带模板支撑方案根据设计图纸及国家相关规范要求后浇带应在其两侧混凝土龄期超过天后，方可浇筑后浇带混凝土为使后浇带浇筑后其内在质量外表美观与其两侧混凝土构件衔接严密后浇带的支模架特编制如下专项施工方案。地下室底板后浇带在其两侧混凝土浇筑后用模板全部遮盖遮盖宽度两边均大于以防止上部施工残渣掉入后浇带顶板后浇带的模板同两侧顶板后浇带模板一起安装以确保后浇带浇筑后在模板拆除时其外表与相邻两侧混凝土构件平整一致在一起安装模板的过程中后浇带位置所在的整个梁跨的模板安装必须保持独立的支撑体系并确保两侧构件在浇筑时和模板支撑拆除后而后浇带模板支撑无松脱不变形具体支模方法如图（3）顶板后浇带模板为保证施工后浇带立面的基础混凝土施工过程中的稳定，横加一条木方,在楼板浇注完成后在后浇带处加盖模板，防止杂物落入及施工过程中出现踩踏破坏。顶板后浇带模板的支设方法是在后浇带所在的顶板模板支设前，在后浇带处也应先支板模，以支撑后浇带模板。后浇带所处的一跨内的梁板模板及支撑随后浇带两侧模板一起支护，排距不大于1m（包括梁板支撑均应保留）。该部分模板支撑系统要相对独立，以便于其他模板及支撑的正常拆除和周转，在后浇带砼达到100%设计强度时，才能拆除。一、工程概况：本工程共四层，土相当于绝对标高，结构形式基础为人工挖孔桩，主体结构为框架-剪力墙结构；吊四层米,吊三层、吊二层为米，吊一层为米。建筑面积为平方米，其中人防工程平方米；人防工程为框架一剪力墙结构，号楼为框架结构。建筑等级为二级，抗震设防烈度为度，结构的安全等级为II级，设计使用年限为年。建筑类别：商业、车库；耐火等级：均为一级。防水等级：地下车库二级屋面一级。二、后浇带施工要求：本工程后浇带为钢筋混凝土温度后浇带，其应在楼层混凝土浇注60天后浇筑，具体位置及宽度见相应结构施工图纸.后浇带留齿槽型,后浇带采用微膨胀性混凝土,其混凝土强度等级应比构件混凝土强度等级提高一级,后浇带两侧模板待后浇带混凝土强度达到100%时方可拆模,后浇带浇筑时的温度宜与主体混凝土浇筑时的温度接近。三、后浇带模板施工:后浇带施工流程：施工后浇带以外砼—拆其余部位模板—到设计规定时间后（60d），施工后浇带砼一后浇带砼强度达到100%后，拆后浇带底模（侧模）。（一）钢筋施工：按图纸要求施工，在后浇带绑扎完成后做好防护措施（加盖盖板），防止钢筋损伤及锈蚀。在浇注后浇带混凝土前对钢筋进行检查及除锈处理。（二）模板施工：（1）构造筏板：施工后浇带立面的模板，采用木模板拼接。模板为竖向放置，用木方进行横向连接，后浇带两边模板由木方项住，防止浇注砼时发生涨模。（2）墙体后浇带：墙体后浇带模板由两块模板拼成，在两块模板的里外侧与水平钢筋相交处做半圆孔，模板套在钢筋上，两块模板的中间相交处夹住木模板，在浇注混凝土前将木模板起出，夹入橡胶止水带。为了抵抗住先浇筑砼一侧的墙体砼的侧压力，在靠近这一侧的模板的横向短木方的外侧套铁线，然后与这一侧墙体模板捆紧，在短木方靠近橡胶止水带的内侧用木方支顶。在支设另一侧后浇带模板时，先支设的后浇带模板不拆，在两侧模板相对的横向短木方间用木方支撑住。由于后支的这侧模板支顶在先浇筑完的砼墙体上，因此后支的这侧模板的横向短木方不用再与墙体钢模捆紧。（3）顶板后浇带模板为保证施工后浇带立面的基础混凝土施工过程中的稳定，横加一条木方,在楼板浇注完成后在后浇带处加盖模板，防止杂物落入及施工过程中出现踩踏破坏。顶板后浇带模板的支设方法是在顶板后浇带模板支设前，在后浇带处也应先支板模，以支撑后浇带模板。后浇带所处的一跨内的梁板模板及支撑随后浇带两侧模板一起支护，排距不大于1m（包括梁板支撑均应保留）。该部分模板支撑系统要相对独立，以便于其他模板及支撑的正常拆除和周转，在后浇带砼达到100%设计强度时，才能拆除。（三）混凝土浇注：按图纸设计要求，后浇带混凝土采用微膨胀混凝土，其强度比构件混凝土...
