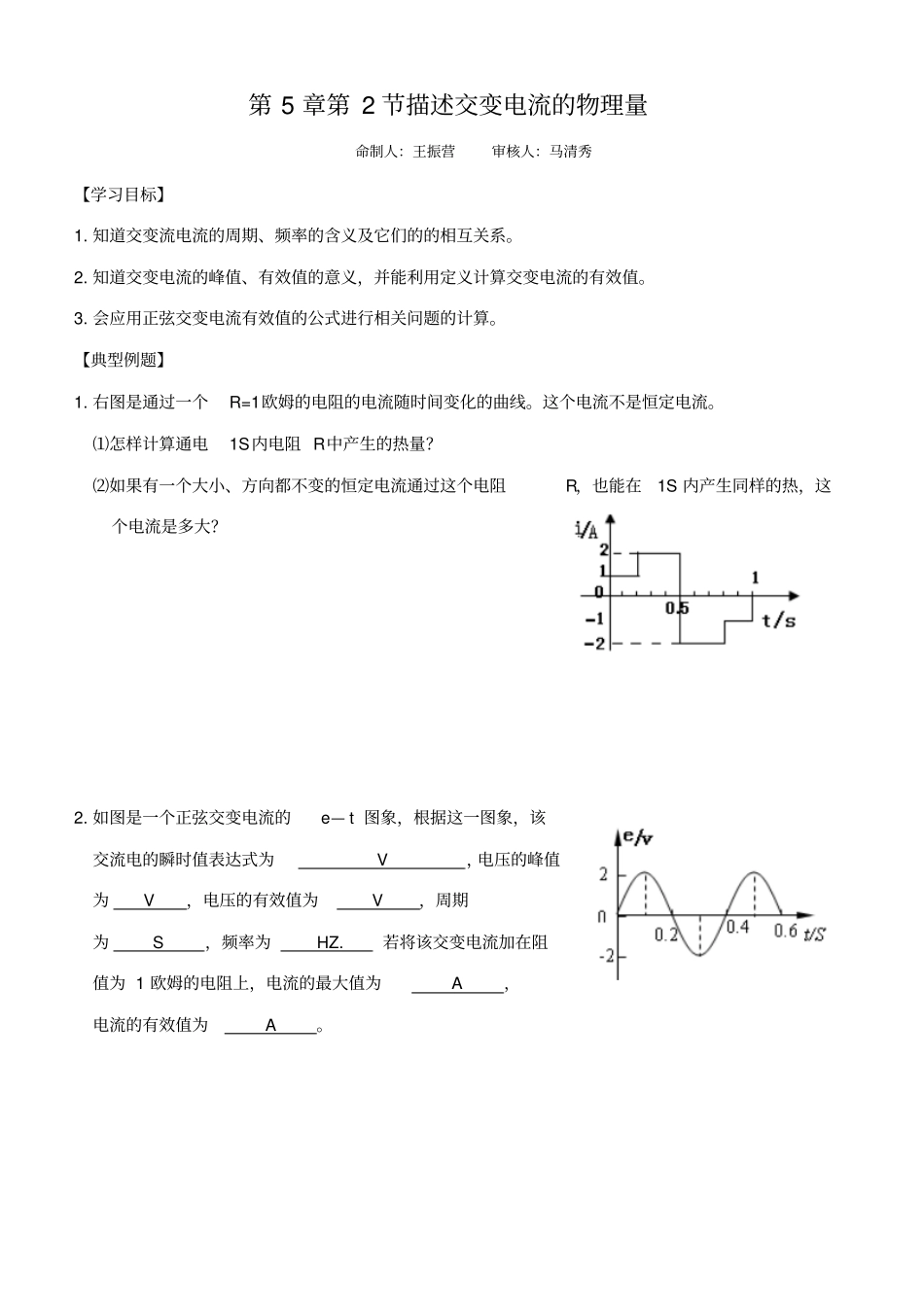

第5章第2节描述交变电流的物理量命制人：王振营审核人：马清秀【学习目标】1.知道交变流电流的周期、频率的含义及它们的的相互关系。2.知道交变电流的峰值、有效值的意义，并能利用定义计算交变电流的有效值。3.会应用正弦交变电流有效值的公式进行相关问题的计算。【典型例题】1.右图是通过一个R=1欧姆的电阻的电流随时间变化的曲线。这个电流不是恒定电流。⑴怎样计算通电1S内电阻R中产生的热量？⑵如果有一个大小、方向都不变的恒定电流通过这个电阻R，也能在1S内产生同样的热，这个电流是多大？2.如图是一个正弦交变电流的e—t图象，根据这一图象，该交流电的瞬时值表达式为V，电压的峰值为V，电压的有效值为V，周期为S，频率为HZ.若将该交变电流加在阻值为1欧姆的电阻上，电流的最大值为A，电流的有效值为A。3.如右图所示，把按正弦规律变化的交变电流的下半周截去，截去后的电流的有效值是多少？4.计算如右图所示的交变电流的有效值。5.如图，矩形线圈面积为s，匝数为N，线圈电阻为r，在磁感强度为B的匀强磁场中绕OO`轴以角速度ω匀速转动，外电路电阻为R。求：⑴如果线圈从图示位置开始计时，写出电动势的瞬时表达式；；⑵当线圈由图示位置转过900的过程中，电阻R上所产生的热量；⑶当线圈由图示位置转过900的过程中，通过电阻R的电荷量。【课堂练习】1.如图所示，边长为a=10cm的正方形线圈绕垂直于磁感线的OO`轴以n=10r/s的转速匀速转动，磁场的磁感应强度B=0.1T，线圈的匝数N=100匝，电阻r=1Ω。线圈两端分别接在两个固定于OO`轴上且彼此绝缘的金属滑环上，外电路接有R=9Ω的电阻，并接有一只理想交流电压表。求：⑴电压表的读数；⑵若从线圈通过中性面开始计时，转过900过程中，通过电阻R的电荷量；⑶在1min内，作用在线圈上的外力所做的功是多少？
