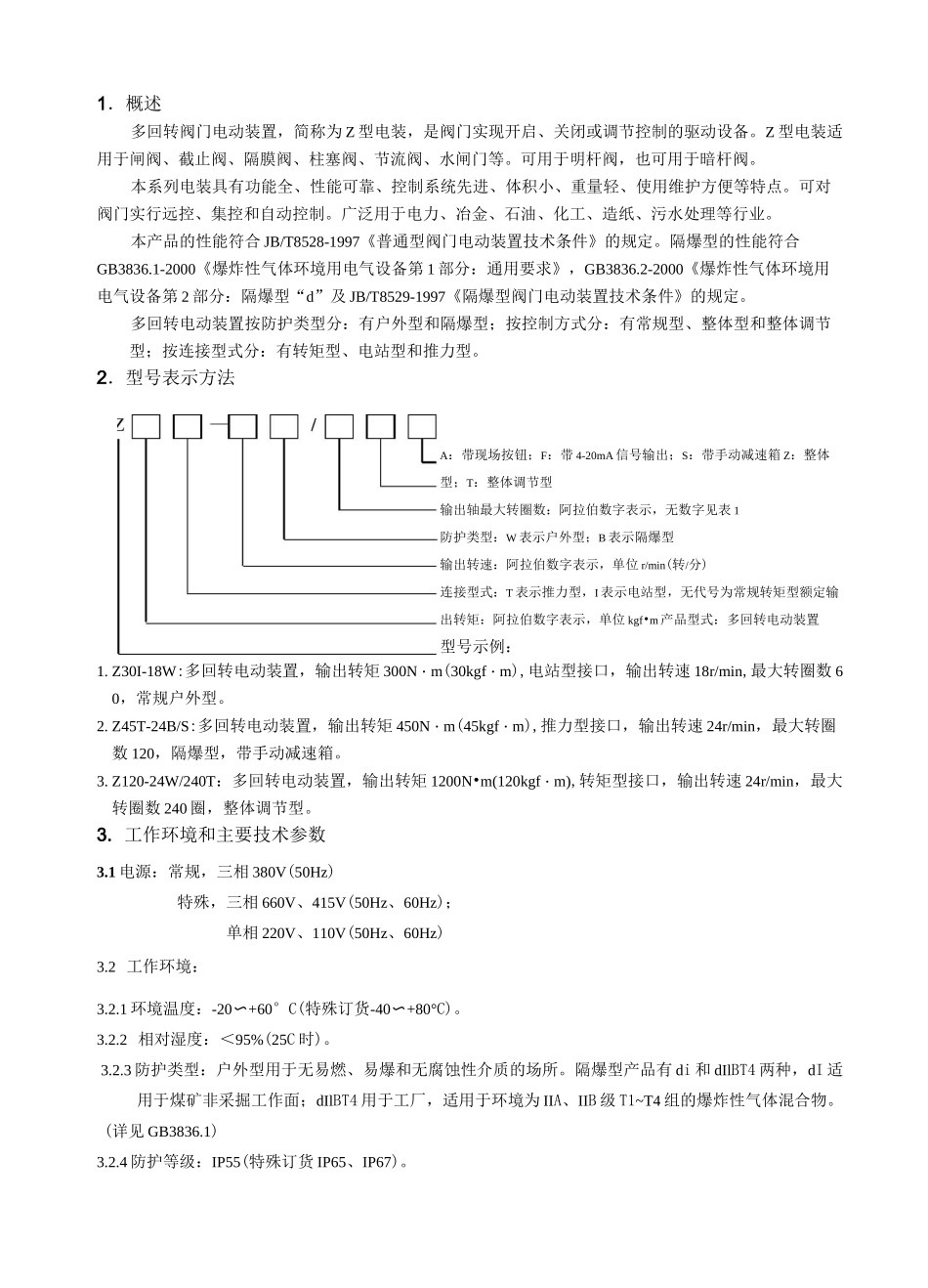

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱Z：整体型；T：整体调节型输出轴最大转圈数：阿拉伯数字表示，无数字见表1防护类型：W表示户外型；B表示隔爆型输出转速：阿拉伯数字表示，单位r/min(转/分)连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf•m产品型式：多回转电动装置型号示例：1.Z30I-18W:多回转电动装置，输出转矩300N・m(30kgf・m),电站型接口，输出转速18r/min,最大转圈数60，常规户外型。2.Z45T-24B/S:多回转电动装置，输出转矩450N・m(45kgf・m),推力型接口，输出转速24r/min，最大转圈数120，隔爆型，带手动减速箱。3.Z120-24W/240T：多回转电动装置，输出转矩1200N•m(120kgf・m),转矩型接口，输出转速24r/min，最大转圈数240圈，整体调节型。3.工作环境和主要技术参数3.1电源：常规，三相380V(50Hz)特殊，三相660V、415V(50Hz、60Hz)；单相220V、110V(50Hz、60Hz)3.2工作环境：3.2.1环境温度：-20〜+60°C(特殊订货-40〜+80°C)。3.2.2相对湿度：＜95%(25C时)。3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有di和dIlBT4两种，dI适用于煤矿非采掘工作面；dIlBT4用于工厂，适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)3.2.4防护等级：IP55(特殊订货IP65、IP67)。型号HH1L1L2L3F1F2F3F4F5①DZ523095140250215120170Z10〜Z30320130200240315255320350375175350Z45/Z60415195280280430275395370395235470Z90/Z120455195285285490310430405430250500Z180/Z250585250320320530360480455480295320Z350/Z5007202804004001080420445420545440565F4为整体隔爆型/整体调节隔爆型3.3工作制：短时10分钟(特殊订货30分钟)。3.4.1型号规格和主要性能参数见表1表1型号公称转矩公称推力最大阀杆最大转圈手动输出转速电机功率参考重量规格(N•m)(KN)直径(mm)数(圈)速比(r/min)(KW)(Kg)Z5502028601:1120.1228Z101004028601:124/360.25/0.3745Z1515024/360.37/0.5550Z2020010040601:118/240.37/0.5555Z3030018/240.55/0.7558Z45450150481201:124/361.1/1.5110Z60600(20:1)24/361.5/2.2120Z90900200601201:124/362.2/3139Z1201200(25:1)24/363/4142Z18018003257015022.5:118/244/5.5250Z250250018/245.5/7.5255Z35035007008015020:118/247.5/10330Z500500018/2410/15350注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60(r/min)注2：当产品提供四层计数器时，最大转圈数为表1转圈数X103.4.2电机技术参数见表2表2功率KW0.120.250.370.550.751.11.52.2345.57.51015电流A0.571.031.382.22.6244.125.257.98.8712.0515.620.526.64.外形及连接尺寸4.2与阀门连接的结构示意图及尺寸4.2.1转矩型的连接尺寸见图2和表4。4.1外形和外形尺寸见表3和图1表注1：L1为户外型/隔爆型L2为整体型/整体隔爆型注2：F1为户外型F2为隔爆型F3为整体型图1图2转矩型连接尺寸图图3推力型连接尺寸图4.2.2推力型的连接尺寸见图3和表5。表4转矩型连接尺寸型号转矩型JB2920法兰号DD1D2(H9)h1fhd1d2dnaZ5/Z10/Z1521451209083045M102I1159575462639M8Z20/Z303185160125104258M123I14512090283045M1044...
