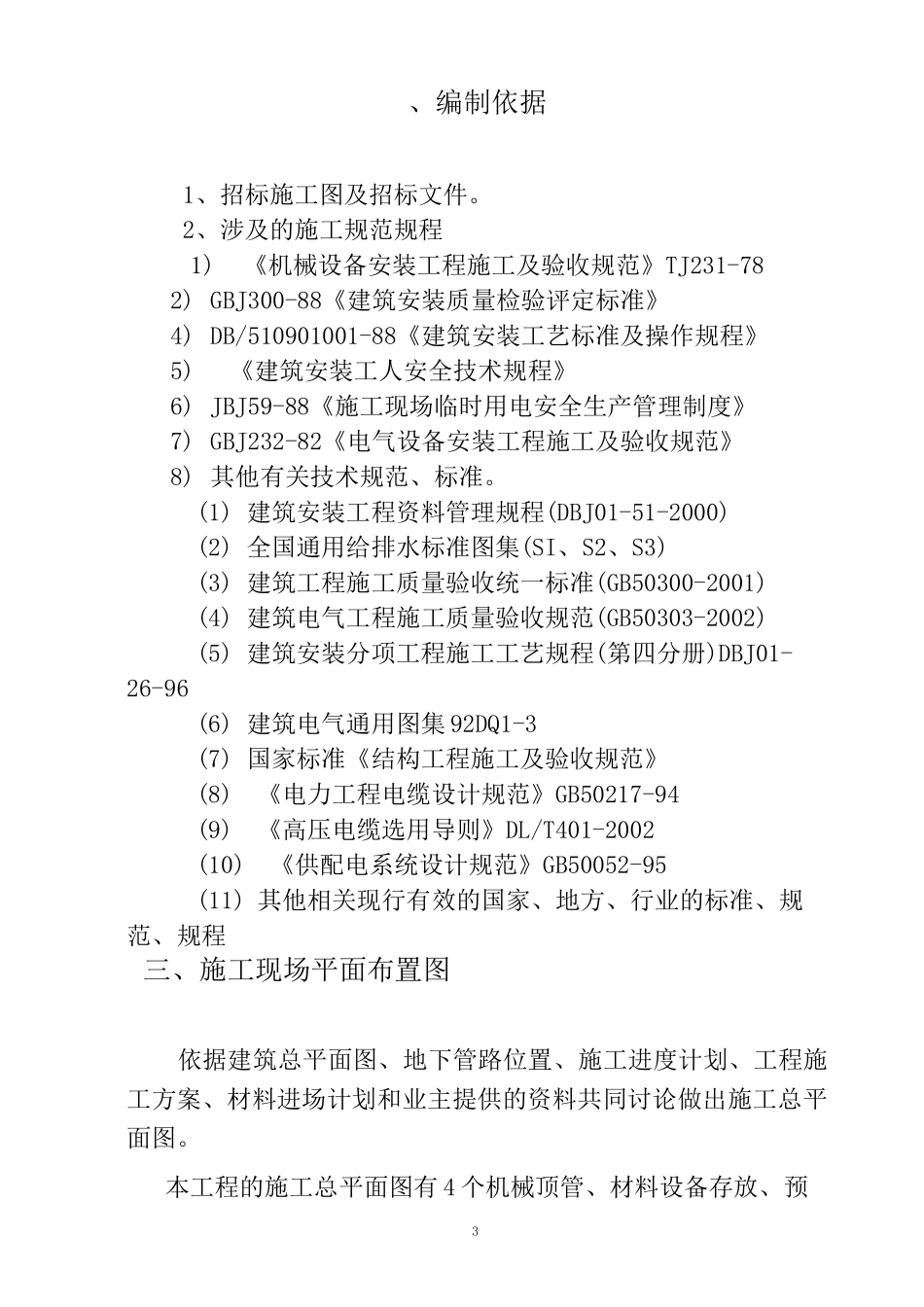

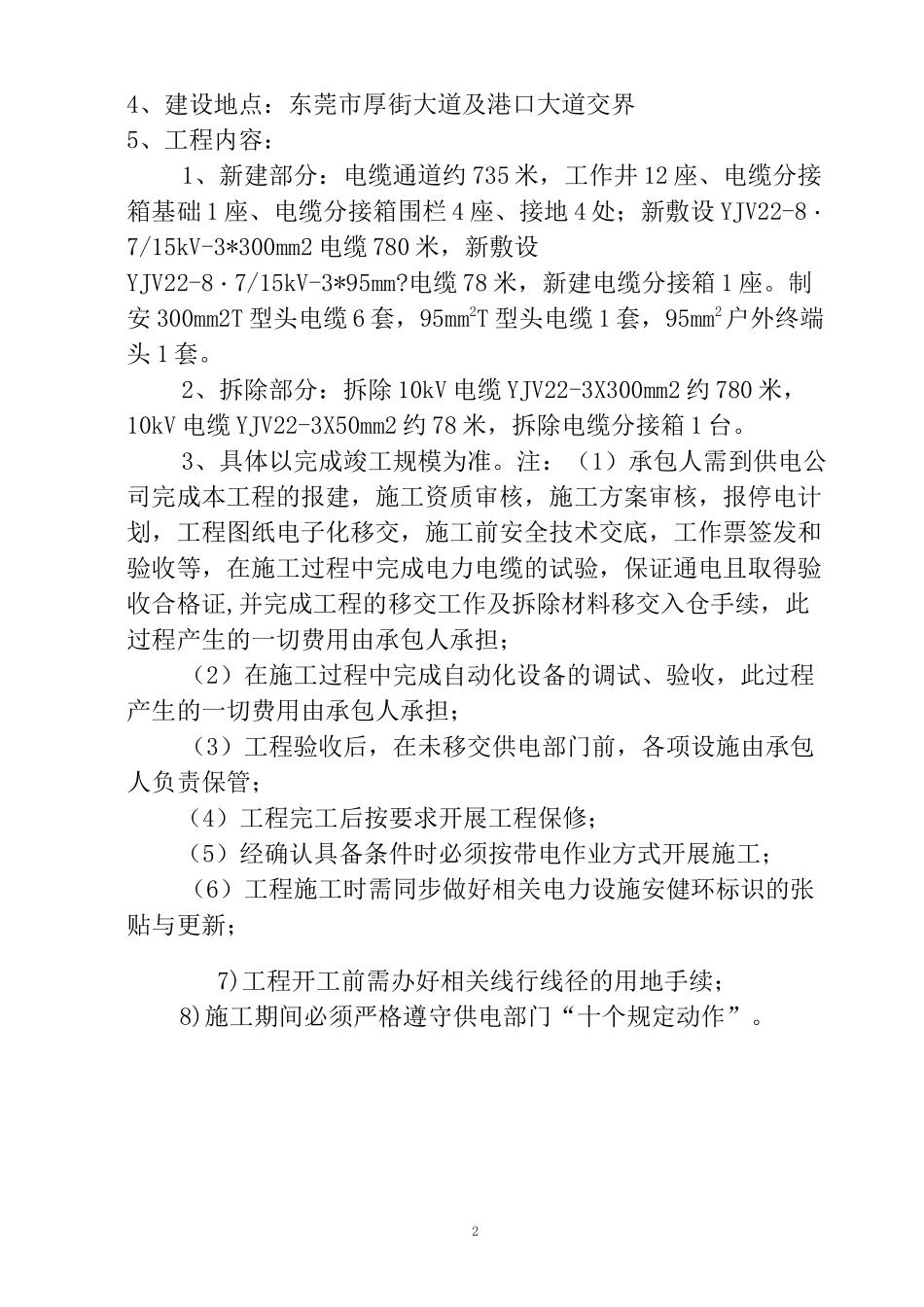

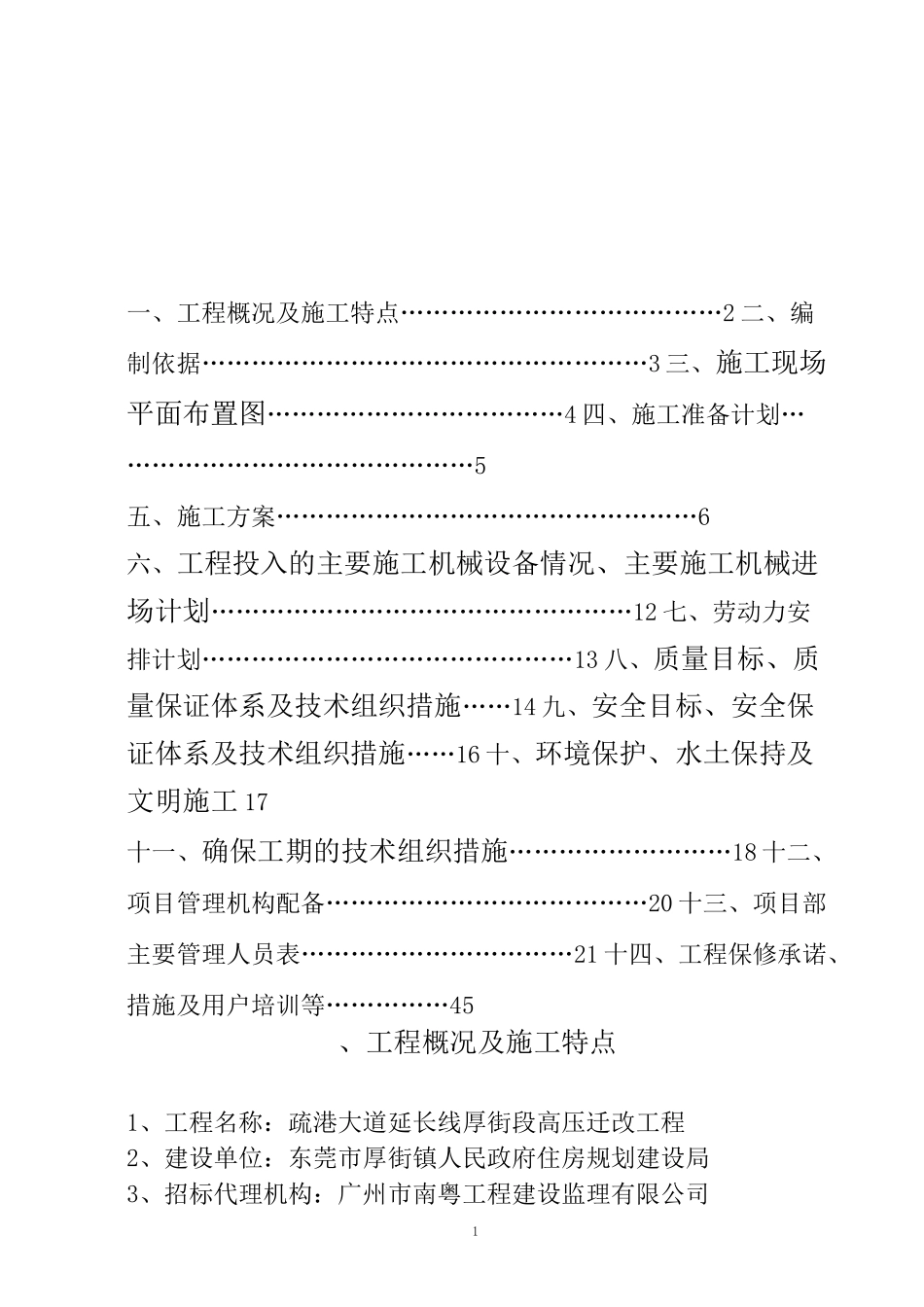

1一、工程概况及施工特点…………………………………2二、编制依据………………………………………………3三、施工现场平面布置图………………………………4四、施工准备计划………………………………………5五、施工方案……………………………………………6六、工程投入的主要施工机械设备情况、主要施工机械进场计划……………………………………………12七、劳动力安排计划………………………………………13八、质量目标、质量保证体系及技术组织措施……14九、安全目标、安全保证体系及技术组织措施……16十、环境保护、水土保持及文明施工17十一、确保工期的技术组织措施………………………18十二、项目管理机构配备…………………………………20十三、项目部主要管理人员表……………………………21十四、工程保修承诺、措施及用户培训等……………45、工程概况及施工特点1、工程名称：疏港大道延长线厚街段高压迁改工程2、建设单位：东莞市厚街镇人民政府住房规划建设局3、招标代理机构：广州市南粤工程建设监理有限公司24、建设地点：东莞市厚街大道及港口大道交界5、工程内容：1、新建部分：电缆通道约735米，工作井12座、电缆分接箱基础1座、电缆分接箱围栏4座、接地4处；新敷设YJV22-8・7/15kV-3*300mm2电缆780米，新敷设YJV22-8・7/15kV-3*95mm?电缆78米，新建电缆分接箱1座。制安300mm2T型头电缆6套，95mm2T型头电缆1套，95mm2户外终端头1套。2、拆除部分：拆除10kV电缆YJV22-3X300mm2约780米，10kV电缆YJV22-3X50mm2约78米，拆除电缆分接箱1台。3、具体以完成竣工规模为准。注：（1）承包人需到供电公司完成本工程的报建，施工资质审核，施工方案审核，报停电计划，工程图纸电子化移交，施工前安全技术交底，工作票签发和验收等，在施工过程中完成电力电缆的试验，保证通电且取得验收合格证,并完成工程的移交工作及拆除材料移交入仓手续，此过程产生的一切费用由承包人承担；（2）在施工过程中完成自动化设备的调试、验收，此过程产生的一切费用由承包人承担；（3）工程验收后，在未移交供电部门前，各项设施由承包人负责保管；（4）工程完工后按要求开展工程保修；（5）经确认具备条件时必须按带电作业方式开展施工；（6）工程施工时需同步做好相关电力设施安健环标识的张贴与更新；7)工程开工前需办好相关线行线径的用地手续；8)施工期间必须严格遵守供电部门“十个规定动作”。3、编制依据1、招标施工图及招标文件。2、涉及的施工规范规程1)《机械设备安装工程施工及验收规范》TJ231-782)GBJ300-88《建筑安装质量检验评定标准》4)DB/510901001-88《建筑安装工艺标准及操作规程》5)《建筑安装工人安全技术规程》6)JBJ59-88《施工现场临时用电安全生产管理制度》7)GBJ232-82《电气设备安装工程施工及验收规范》8)其他有关技术规范、标准。(1)建筑安装工程资料管理规程(DBJ01-51-2000)(2)全国通用给排水标准图集(SI、S2、S3)(3)建筑工程施工质量验收统一标准(GB50300-2001)(4)建筑电气工程施工质量验收规范(GB50303-2002)(5)建筑安装分项工程施工工艺规程(第四分册)DBJ01-26-96(6)建筑电气通用图集92DQ1-3(7)国家标准《结构工程施工及验收规范》(8)《电力工程电缆设计规范》GB50217-94(9)《高压电缆选用导则》DL/T401-2002(10)《供配电系统设计规范》GB50052-95(11)其他相关现行有效的国家、地方、行业的标准、规范、规程三、施工现场平面布置图依据建筑总平面图、地下管路位置、施工进度计划、工程施工方案、材料进场计划和业主提供的资料共同讨论做出施工总平面图。本工程的施工总平面图有4个机械顶管、材料设备存放、预4制加工场地，分别为2#、3#、5#、10#电缆井位置。详见下图：四、施工准备计划组织工程技术人员、工程、质量、安全和后勤物料主管等学习有关规范，认真作好自上而下的技术质量安全交底工作，包括工程安全、技术资料、工艺流程、技术关键、质量标准、施工统筹、进度计划、安全措施和现场情况等，并组织施工管理人员进行图纸自审和会审，落实工地临时用电布置及临时加工棚的搭设。实施班组月度定额任务单包干、工地月度完成工程量报表等经济考核制...
