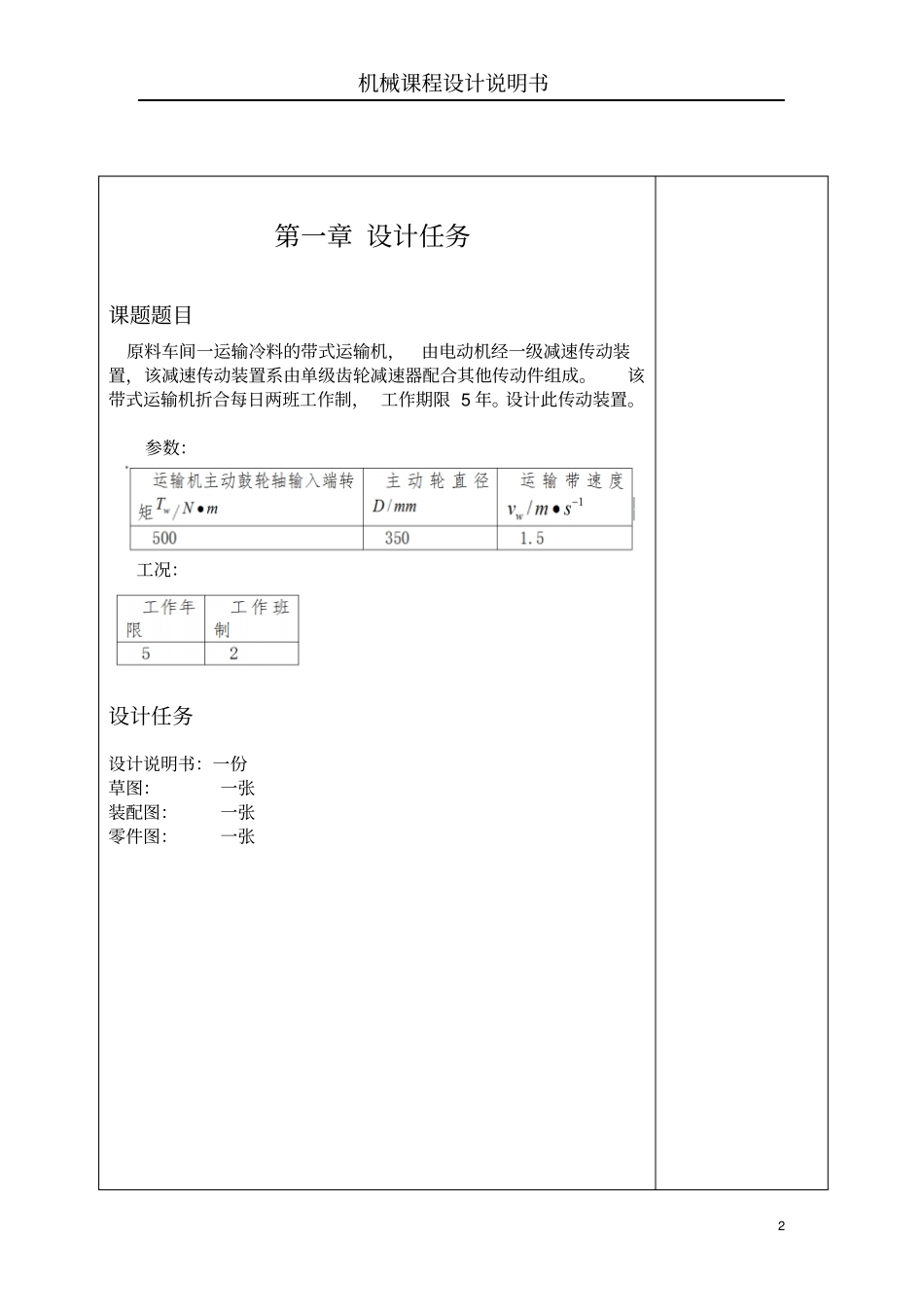

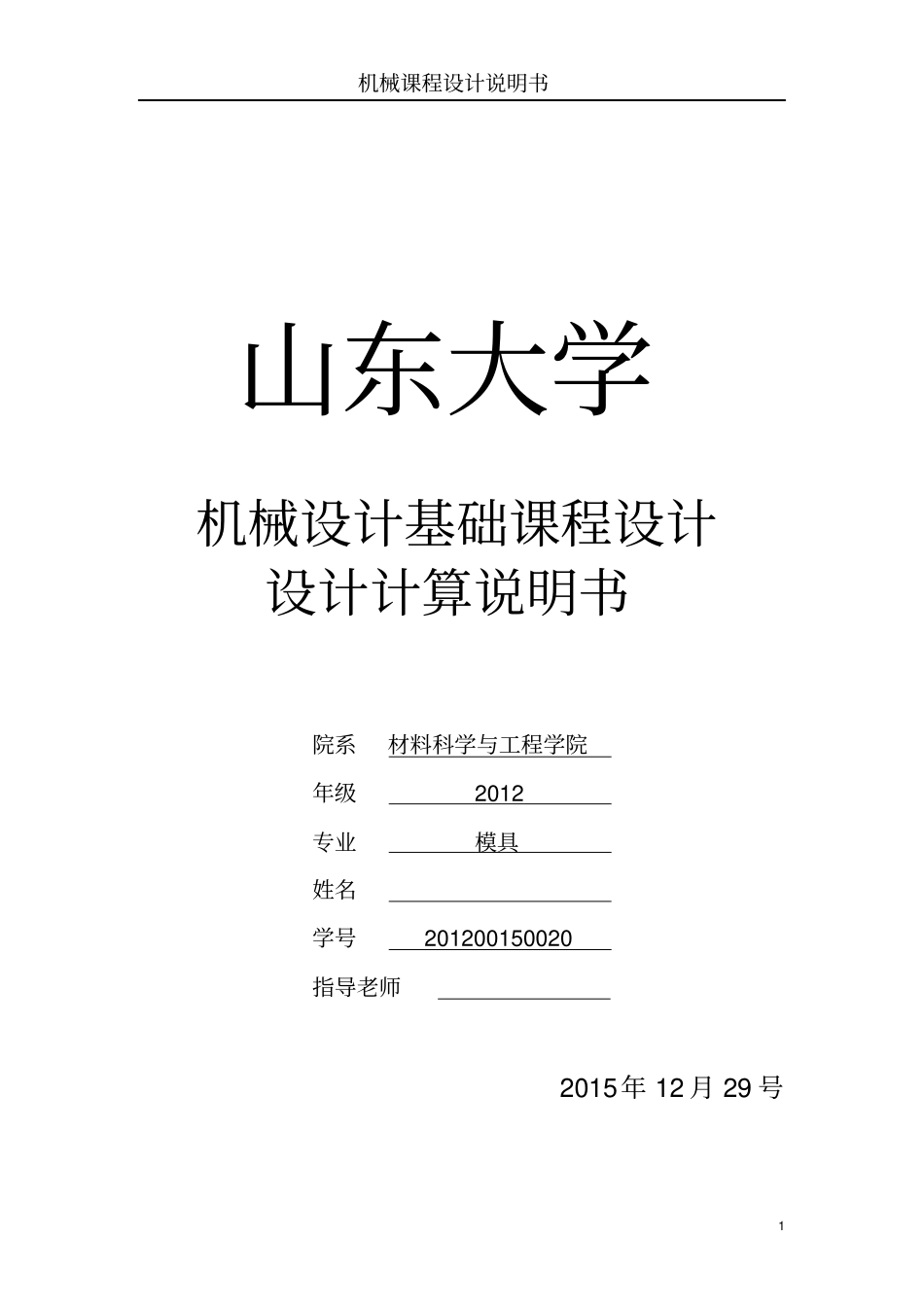

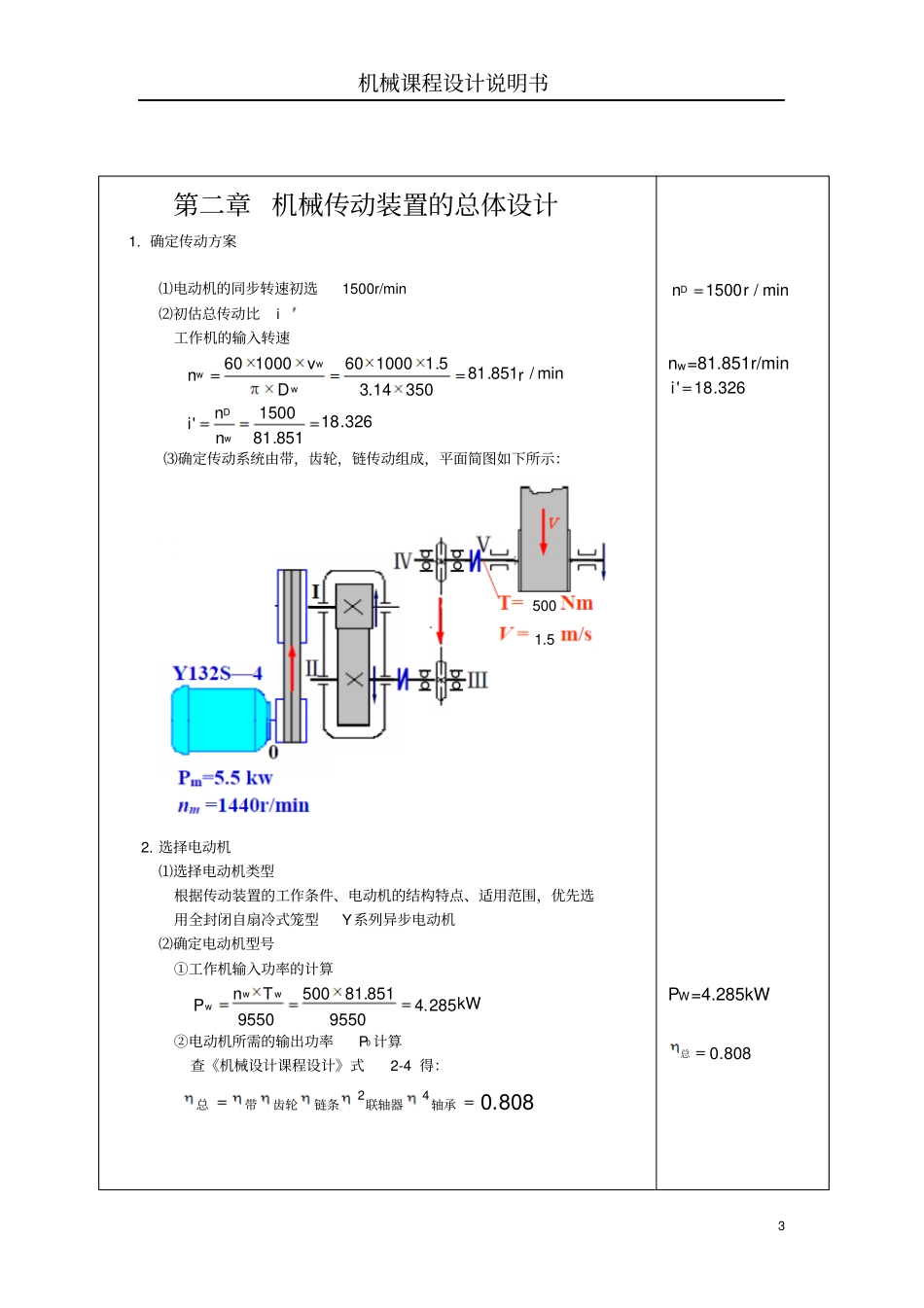

机械课程设计说明书1山东大学机械设计基础课程设计设计计算说明书院系材料科学与工程学院年级2012专业模具姓名学号201200150020指导老师2015年12月29号机械课程设计说明书2第一章设计任务课题题目原料车间一运输冷料的带式运输机，由电动机经一级减速传动装置，该减速传动装置系由单级齿轮减速器配合其他传动件组成。该带式运输机折合每日两班工作制，工作期限5年。设计此传动装置。参数：工况：设计任务设计说明书：一份草图：一张装配图：一张零件图：一张机械课程设计说明书3第二章机械传动装置的总体设计1.确定传动方案⑴电动机的同步转速初选1500r/min⑵初估总传动比i工作机的输入转速min/851.8135014.35.1100060100060rDvnwww326.18851.811500'wDnni⑶确定传动系统由带，齿轮，链传动组成，平面简图如下所示：2.选择电动机⑴选择电动机类型根据传动装置的工作条件、电动机的结构特点、适用范围，优先选用全封闭自扇冷式笼型Y系列异步电动机⑵确定电动机型号①工作机输入功率的计算kWTnPwww285.49550851.815009550②电动机所需的输出功率P0计算查《机械设计课程设计》式2-4得：808.042轴承联轴器链条齿轮带总min/1500rnDnw=81.851r/min326.18'iPW=4.285kW808.0总5001.5机械课程设计说明书4V带取带=0.95齿轮取7级精度齿轮=0.98链条取用开式滚子链链条=0.92轴承选用滚动球轴承轴承=0.99联轴器选用弹性联轴器联轴器=0.991kWPPw303.5808.0285.40总③确定电动机型号0P=5.303kw，Dn=1500r/min查《机械设计课程设计》表2-3用Y132S-4mP=5.5kw，满n=1440r/min查《机械设计课程设计》表2-4得：D=018.0002.038㎜E=80㎜3.传动装置总传动比的计算及其分配⑴计算总传动比593.17851.811440wmnni⑵分配传动比取普通V带的传动比：2带i取减速器传动比：4减i则199.2减带链iiii4.传动装置的运动参数和动力参数的计算⑴各轴输入功率P0=P电=5.303KwⅠP=0P带=5.303×0.95=5.038kwⅡP=1P齿轴承=5.038×0.99×0.98=4.888kw⑵各轴转速n0=nm=1440r/min齿轮=0.980P=5.303kwmP=5.5kw满n=1440r/min593.17i2带i4减i199.2链iP0=5.303kWPI=5.038kWPII=4.888kWn0=1440r/min机械课程设计说明书5Ⅰn=带in0=mni带=21440=720r/minⅡn=减in1=4720=180r/min（3）各轴转矩mNnPT169.351440/303.595509550000mNnPT823.66720/038.595509550ImNnPT336.259180/888.495509550ⅡⅡ轴号参数IIIIII输入功率/kW5.3035.0384.888转速/(r/min)1440720180输入转矩/(N*m)35.16966.823259.336第三章普通V带设计计算1.确定计算功率计算功率cP工作机为带式运输机,载荷变动小，电动机为I类普通笼型异步电动机，每天工作时间为两班制，每班8小时，共16小时查《机械设计基础》表13-6得：2.1AKkWPKPAc36.6303.52.102.选择普通V带的型号根据计算功率kWPc36.6和小带轮带速min/14400rn查《机械设计基础》图13-12得：选用普通V带的A型号，且mmdd1401121min/720rnⅠmin/180rnⅡmNT169.350mNT823.661mNT336.25922.1AKkWPc36.6机械课程设计说明书63.确定带轮的基准直径1dd和2dd（1）选择小带轮基准直径1dd由《机械设计基础》表13-4得：mmdddd75min1符合V带A型号的要求由《机械设计基础》表13-5，表13-7及图13-12得：mmdd1121（2）确定大带轮基准直径2dd由于对传动比无严格要求，故不需要考虑滑动率，因此采用12121440112219.52720ddnddmmn因219.52mm是非标准直径，故按照表13-7取大带轮标准基准直径为：2224ddmm4.验算带速1011214408.44/601000601000ddnvms因为带速在5-25m/s范围内，所以带速合适。5.确定中心距和带长初步确定中心距0a,即)(2)(7.021021ddddddadd00.7(112224)2(112224)a0235.2672mmamm取0a=500mm初定V带基准长度由《机械设计基础》式13-18得021221004)(22addddaLdddd=2224112250011222424500=1534.06mmmmdd11212224ddmmsmv/44.8机械课程设计说明书7由《机械设计基础》表13-2选取接近的基准长度dL1600mm实际中心距由《机械设计基础》式13-19得：mmmmLLaad533279.153316005002006.验算小带轮包角由《机械设计基础》式13-20得：3.57180121adddd=22411218057.3532.97=167.96120故包角符合要求。7.确定V带的根数（1）由《机械设计基础》表13...
