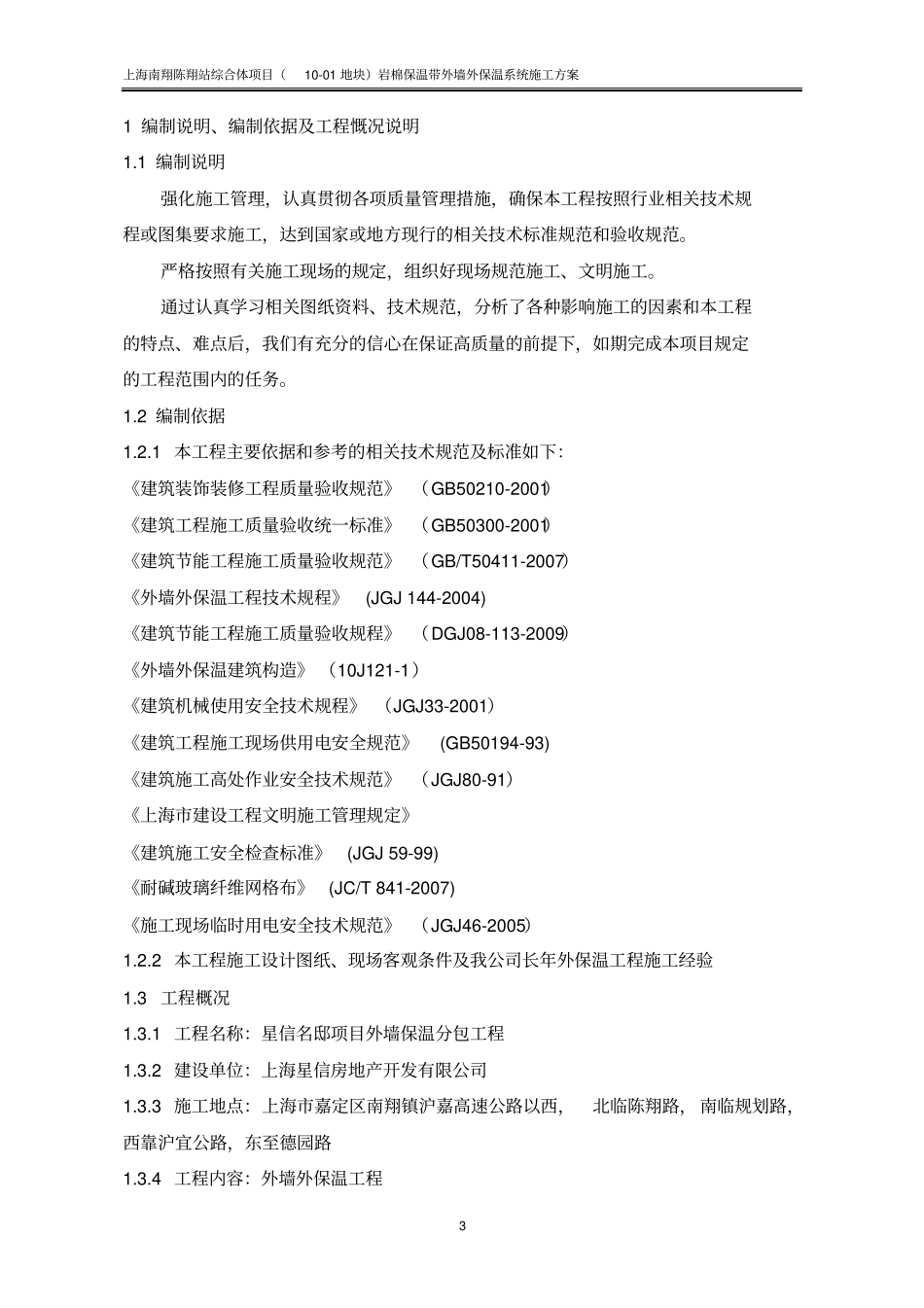

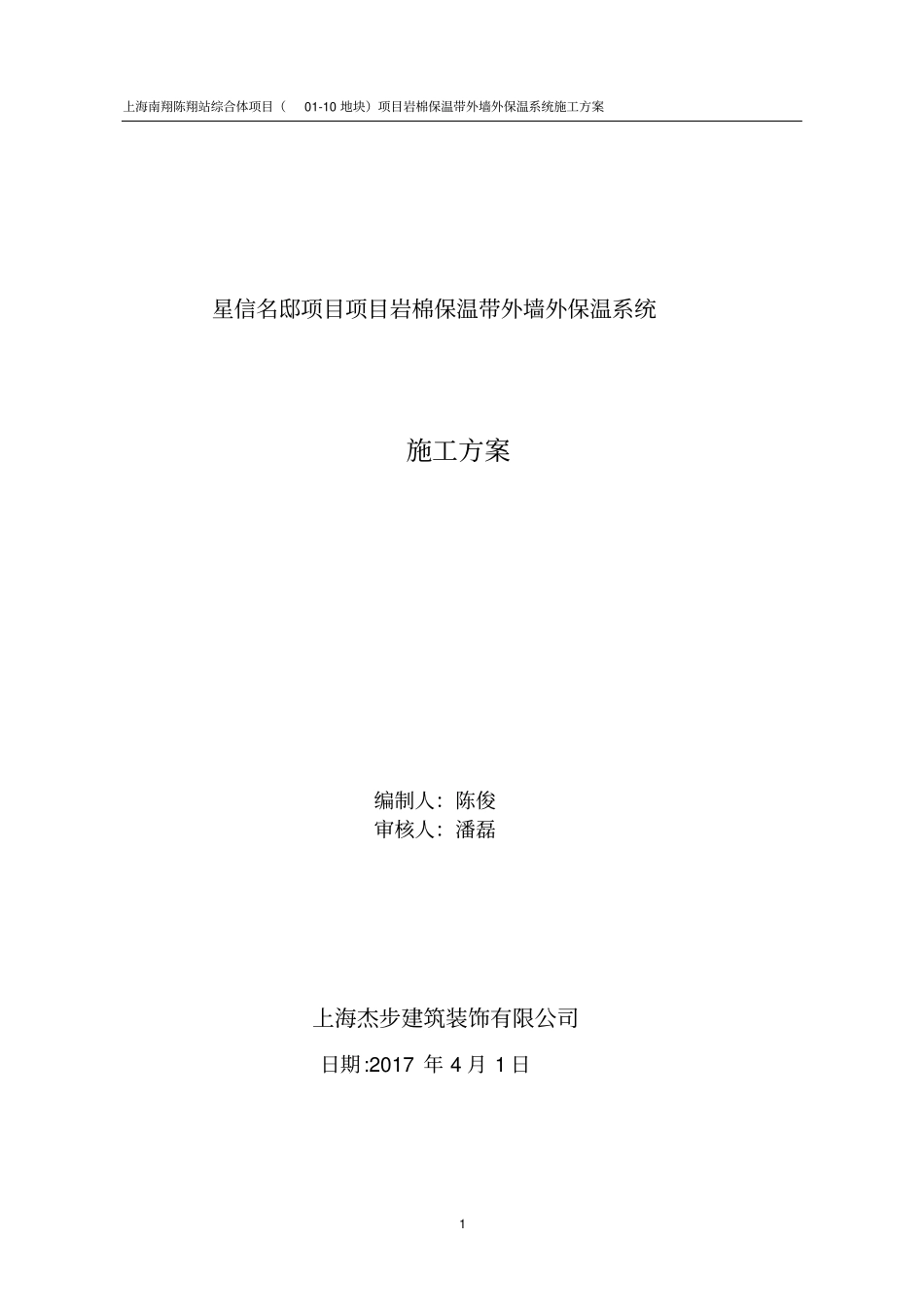

上海南翔陈翔站综合体项目（01-10地块）项目岩棉保温带外墙外保温系统施工方案1星信名邸项目项目岩棉保温带外墙外保温系统施工方案编制人：陈俊审核人：潘磊上海杰步建筑装饰有限公司日期:2017年4月1日上海南翔陈翔站综合体项目（10-01地块）岩棉保温带外墙外保温系统施工方案2目录1编制说明、编制依据及工程慨况说明1.1编制说明1.2编制依据1.3工程概况1.4工程目标2现场施工方案设计2.1外墙保温系统构造2.2基层墙体处理2.3施工条件与环境2.4外保温系统施工流程2.5保温系统各工序施工要点2.6外保温系统成品保护2.7工程质量验收3施工组织计划3.1工程施工进度说明3.2主要施工机械选用表3.3主要施工人员安排4质量保证措施4.1建立安全及生产管理组织4.2施工管理框架图4.3确保工程质量的技术措施4.4工程质量管理体系5安全文明保证措施5.1安全文明管理措施5.2安全文明管理体系附录一：墙面不同部位的施工做法节点详图附录二：岩棉保温带外墙外保温系统及配套材料技术指标上海南翔陈翔站综合体项目（10-01地块）岩棉保温带外墙外保温系统施工方案31编制说明、编制依据及工程慨况说明1.1编制说明强化施工管理，认真贯彻各项质量管理措施，确保本工程按照行业相关技术规程或图集要求施工，达到国家或地方现行的相关技术标准规范和验收规范。严格按照有关施工现场的规定，组织好现场规范施工、文明施工。通过认真学习相关图纸资料、技术规范，分析了各种影响施工的因素和本工程的特点、难点后，我们有充分的信心在保证高质量的前提下，如期完成本项目规定的工程范围内的任务。1.2编制依据1.2.1本工程主要依据和参考的相关技术规范及标准如下：《建筑装饰装修工程质量验收规范》（GB50210-2001）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑节能工程施工质量验收规范》（GB/T50411-2007）《外墙外保温工程技术规程》(JGJ144-2004)《建筑节能工程施工质量验收规程》（DGJ08-113-2009）《外墙外保温建筑构造》（10J121-1）《建筑机械使用安全技术规程》（JGJ33-2001）《建筑工程施工现场供用电安全规范》(GB50194-93)《建筑施工高处作业安全技术规范》（JGJ80-91）《上海市建设工程文明施工管理规定》《建筑施工安全检查标准》(JGJ59-99)《耐碱玻璃纤维网格布》(JC/T841-2007)《施工现场临时用电安全技术规范》（JGJ46-2005）1.2.2本工程施工设计图纸、现场客观条件及我公司长年外保温工程施工经验1.3工程概况1.3.1工程名称：星信名邸项目外墙保温分包工程1.3.2建设单位：上海星信房地产开发有限公司1.3.3施工地点：上海市嘉定区南翔镇沪嘉高速公路以西，北临陈翔路，南临规划路，西靠沪宜公路，东至德园路1.3.4工程内容：外墙外保温工程上海南翔陈翔站综合体项目（10-01地块）岩棉保温带外墙外保温系统施工方案41.4工程目标1.4.1质量目标：确保本工程质量符合设计和施工技术规范，以及发包人和业主要求，达到国家和地方现行施工标准和验收规范，确保工程质量检测和验收合格，不影响本工程总体质量评定。1.4.2安全管理目标：把“以防为主”切实落实到实处，建立完善的安全责任制，在工程全过程施工期中，杜绝人身伤害事故，杜绝重大设备事故，确保人身伤害和重大设备事故发生率为0％，轻伤频率控制在1.5‰以下。1.4.3文明施工目标：严格按照国家安全文明施工的各项规定执行，工地现场实行禁烟、无垃圾管理，确保施工区域内部及外部道路、场地的清洁和安全。2.现场施工方案设计2.1外墙保温系统构造表1岩棉保温带外墙保温系统组成材料序号基层钢筋混凝土剪力墙①找平层15mm厚抗裂砂浆，平整度：2m靠尺测定小于4mm②粘结层5mm厚粘结砂浆③保温层40mm厚岩棉带于1#、3#、6#楼④锚定件工程塑料膨胀螺栓⑤护面层采用聚合物抗裂砂浆，内置2层耐碱玻纤网格布增强⑥外饰面涂料或饰面砂浆上海南翔陈翔站综合体项目（10-01地块）岩棉保温带外墙外保温系统施工方案52.2基层墙体处理本保温工程基层墙体基本是钢筋混凝土（工程验收达到质量标准后可以进行外墙外保温的施工），属于新建建筑且属多层建筑和高层，基于此要求，在基层做找平层，可更好地控制质量，减少不必要的浪费；具体要求如下：1)找...
