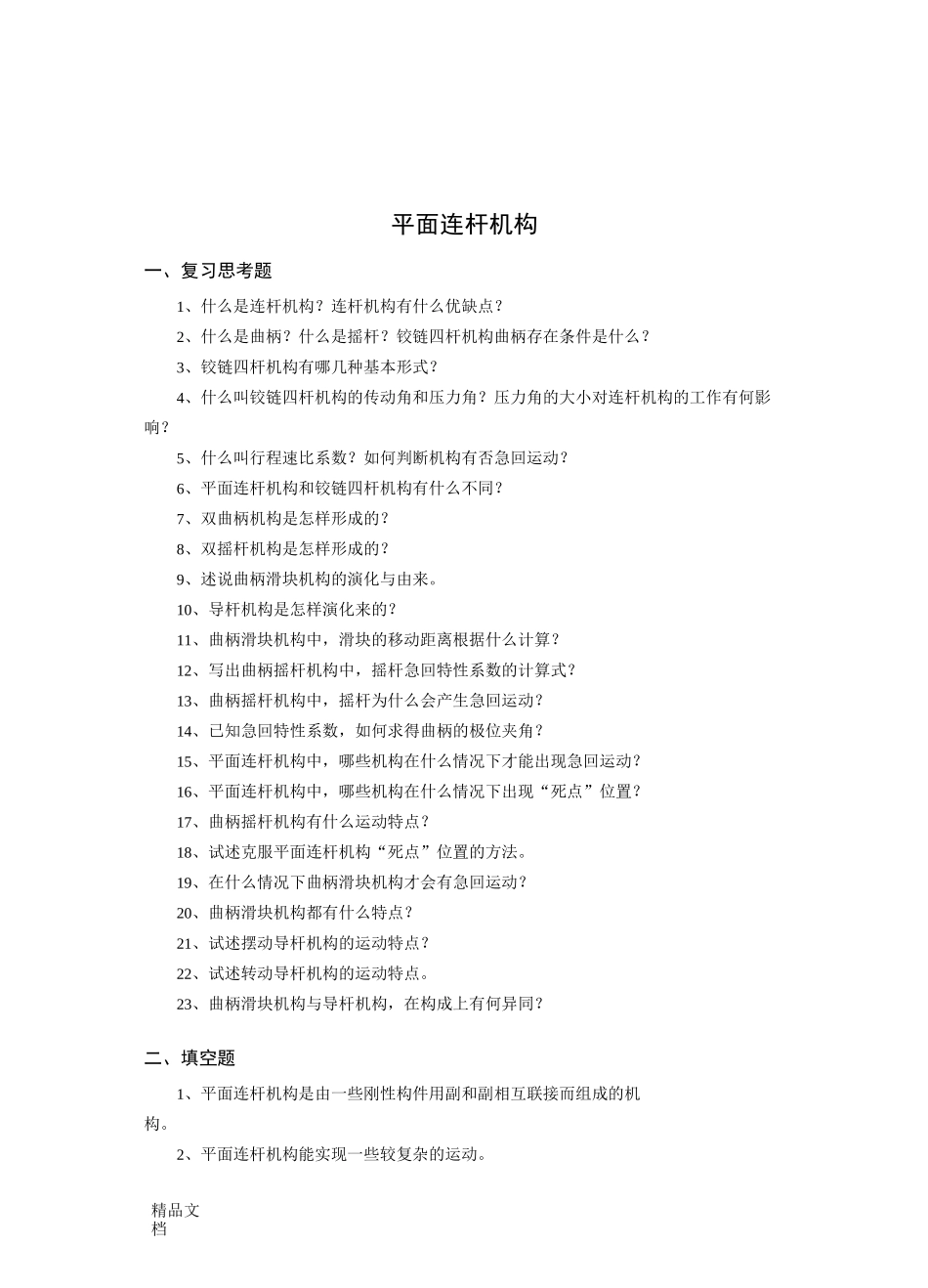

最新平面连杆机构基础习题及答案_第1页
1/21

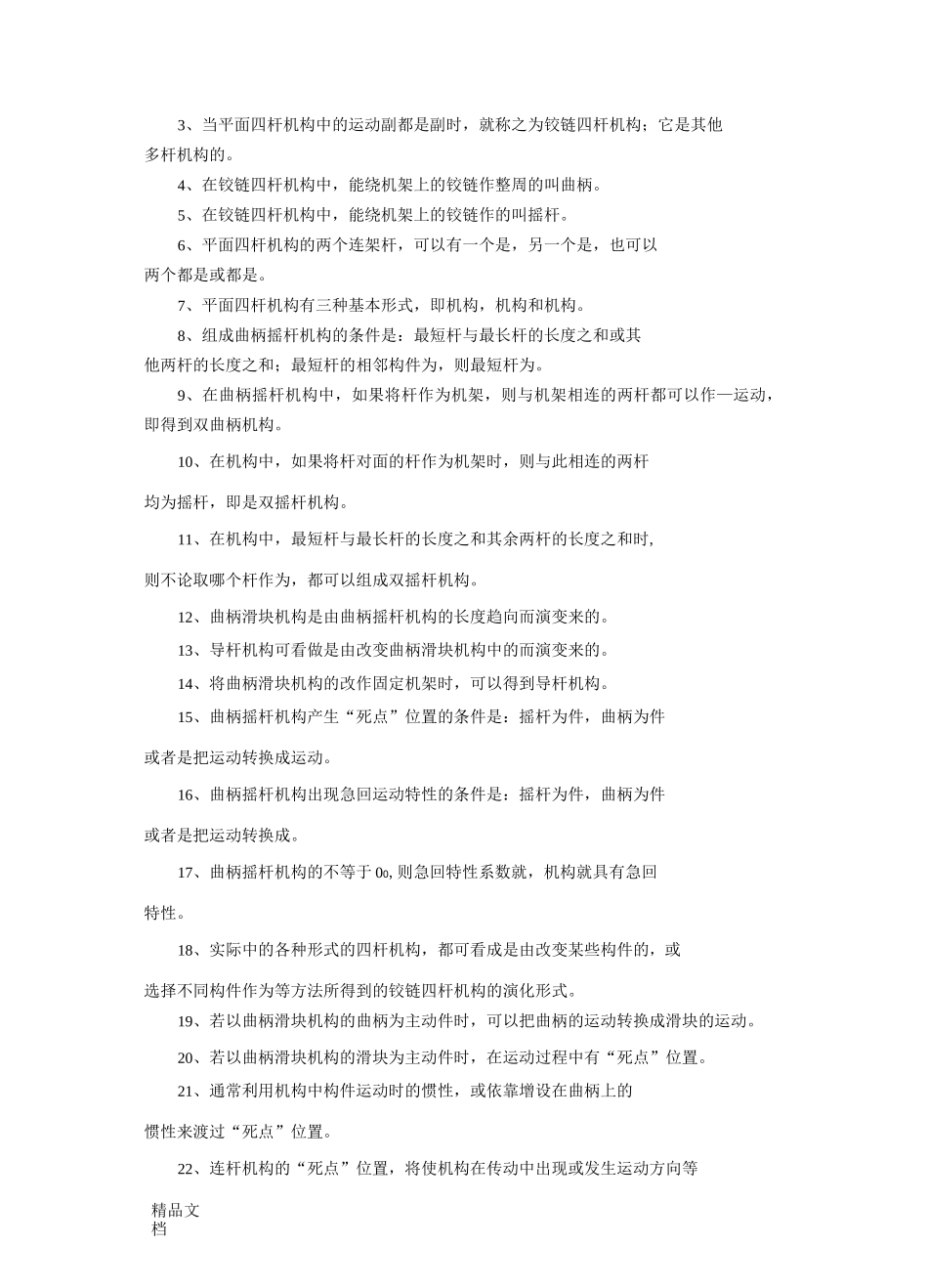

最新平面连杆机构基础习题及答案_第2页
2/21
最新平面连杆机构基础习题及答案_第3页
3/21
精品文档平面连杆机构一、复习思考题1、什么是连杆机构?连杆机构有什么优缺点?2、什么是曲柄?什么是摇杆?铰链四杆机构曲柄存在条件是什么?3、铰链四杆机构有哪几种基本形式?4、什么叫铰链四杆机构的传动角和压力角?压力角的大小对连杆机构的工作有何影响?5、什么叫行程速比系数?如何判断机构有否急回运动?6、平面连杆机构和铰链四杆机构有什么不同?7、双曲柄机构是怎样形成的?8、双摇杆机构是怎样形成的?9、述说曲柄滑块机构的演化与由来。10、导杆机构是怎样演化来的?11、曲柄滑块机构中,滑块的移动距离根据什么计算?12、写出曲柄摇杆机构中,摇杆急回特性系数的计算式?13、曲柄摇杆机构中,摇杆为什么会产生急回运动?14、已知急回特性系数,如何求得曲柄的极位夹角?15、平面连杆机构中,哪些机构在什么情况下才能出现急回运动?16、平面连杆机构中,哪些机构在什么情况下出现“死点”位置?17、曲柄摇杆机构有什么运动特点?18、试述克服平面连杆机构“死点”位置的方法。19、在什么情况下曲柄滑块机构才会有急回运动?20、曲柄滑块机构都有什么特点?21、试述摆动导杆机构的运动特点?22、试述转动导杆机构的运动特点。23、曲柄滑块机构与导杆机构,在构成上有何异同?二、填空题1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。2、平面连杆机构能实现一些较复杂的运动。精品文档3、当平面四杆机构中的运动副都是副时,就称之为铰链四杆机构;它是其他多杆机构的。4、在铰链四杆机构中,能绕机架上的铰链作整周的叫曲柄。5、在铰链四杆机构中,能绕机架上的铰链作的叫摇杆。6、平面四杆机构的两个连架杆,可以有一个是,另一个是,也可以两个都是或都是。7、平面四杆机构有三种基本形式,即机构,机构和机构。8、组成曲柄摇杆机构的条件是:最短杆与最长杆的长度之和或其他两杆的长度之和;最短杆的相邻构件为,则最短杆为。9、在曲柄摇杆机构中,如果将杆作为机架,则与机架相连的两杆都可以作—运动,即得到双曲柄机构。10、在机构中,如果将杆对面的杆作为机架时,则与此相连的两杆均为摇杆,即是双摇杆机构。11、在机构中,最短杆与最长杆的长度之和其余两杆的长度之和时,则不论取哪个杆作为,都可以组成双摇杆机构。12、曲柄滑块机构是由曲柄摇杆机构的长度趋向而演变来的。13、导杆机构可看做是由改变曲柄滑块机构中的而演变来的。14、将曲柄滑块机构的改作固定机架时,可以得到导杆机构。15、曲柄摇杆机构产生“死点”位置的条件是:摇杆为件,曲柄为件或者是把运动转换成运动。16、曲柄摇杆机构出现急回运动特性的条件是:摇杆为件,曲柄为件或者是把运动转换成。17、曲柄摇杆机构的不等于00,则急回特性系数就,机构就具有急回特性。18、实际中的各种形式的四杆机构,都可看成是由改变某些构件的,或选择不同构件作为等方法所得到的铰链四杆机构的演化形式。19、若以曲柄滑块机构的曲柄为主动件时,可以把曲柄的运动转换成滑块的运动。20、若以曲柄滑块机构的滑块为主动件时,在运动过程中有“死点”位置。21、通常利用机构中构件运动时的惯性,或依靠增设在曲柄上的惯性来渡过“死点”位置。22、连杆机构的“死点”位置,将使机构在传动中出现或发生运动方向等精品文档现象。23、飞轮的作用是可以,使运转。24、在实际生产中,常常利用急回运动这个特性,来缩短时间,从而提精品文档25、机构从动件所受力方向与该力作用点速度方向所夹的锐角,称为角,用它来衡量机构的性能。26压力角和传动角互为角。27、当机构的传动角等于00(压力角等于900)时,机构所处的位置称为位置。28、曲柄摇杆机构的摇杆作主动件时,将与从动件的位置称为曲柄的“死点”位置。29、当曲柄摇杆机构的曲柄为主动件并作转动运动时,摇杆则作往复摆动运动。30、如果将曲柄摇杆机构中的最短杆改作机架时,则两个架杆都可以作的转动运动,即得到机构。31、如果将曲柄摇杆机构的最短杆对面的杆作为机架时,则与相连的两杆都可以作运动,机构就变成机构。三、判断题18、在平面四杆机构中,只要两个连架杆都能绕机架上的铰链作整周转动,必然是双曲精品文档柄机构。...
