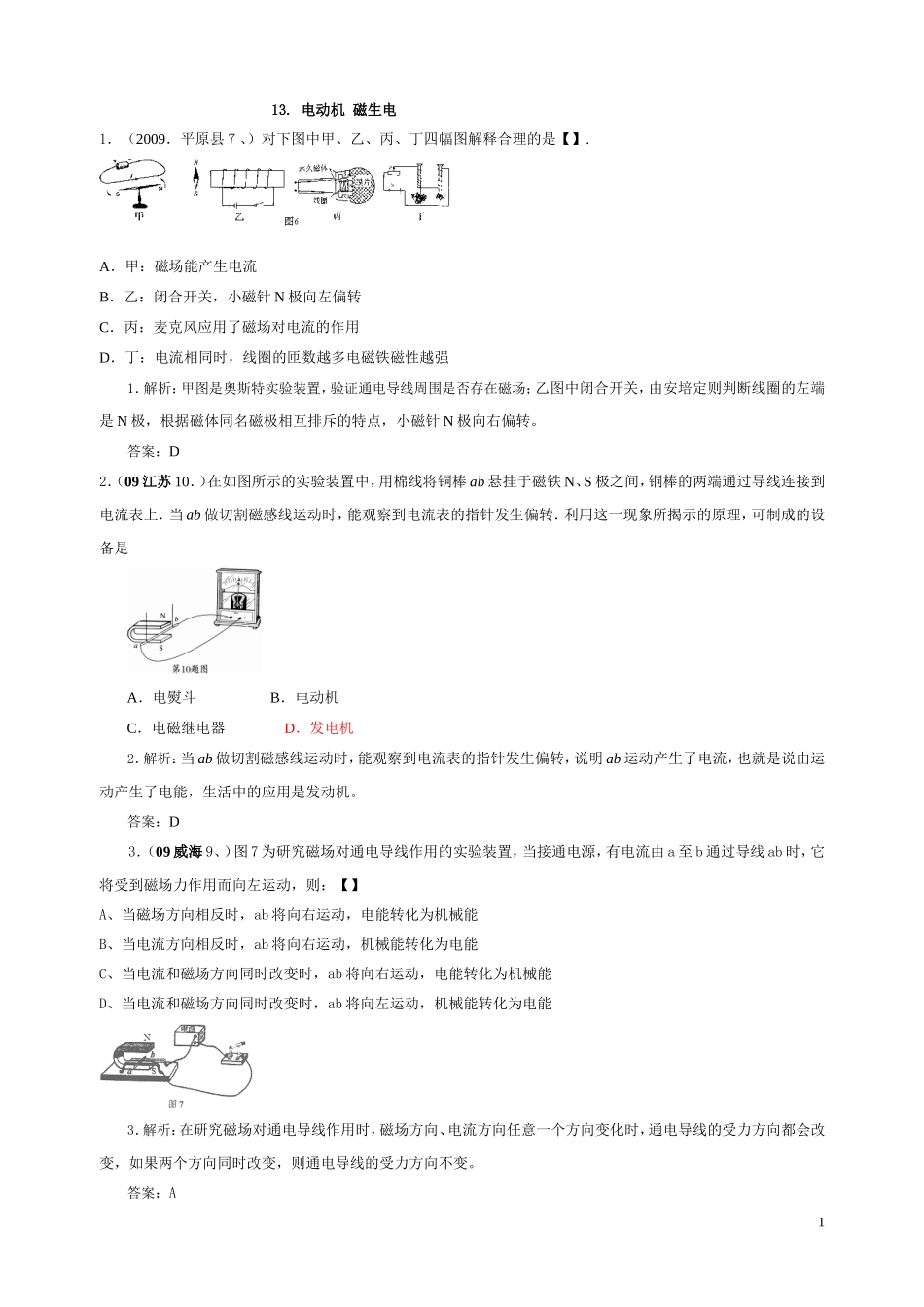

电动机磁生电_第1页
1/8

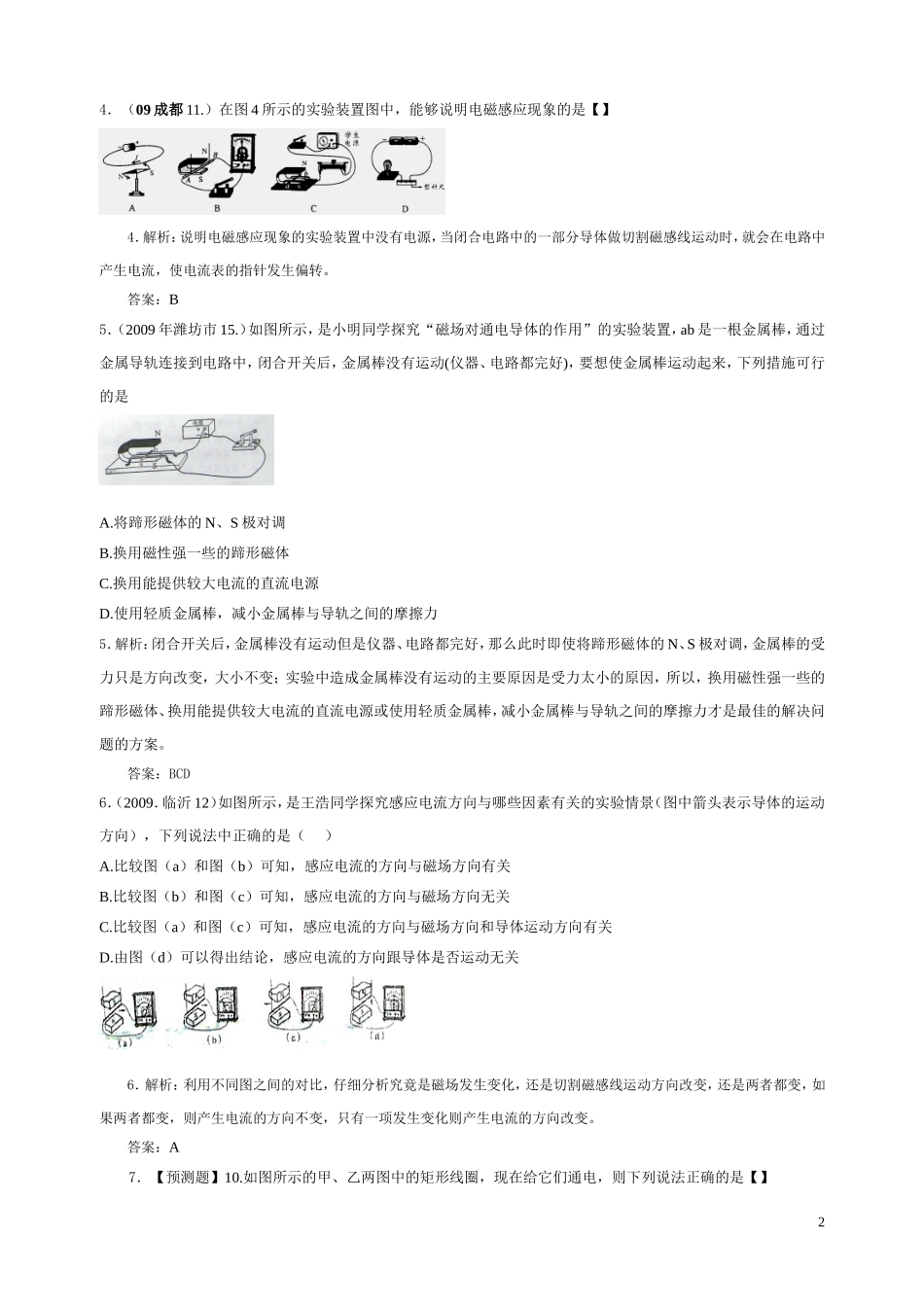

电动机磁生电_第2页
2/8
电动机磁生电_第3页
3/8
13.电动机磁生电1.(2009.平原县7、)对下图中甲、乙、丙、丁四幅图解释合理的是【】.A.甲:磁场能产生电流B.乙:闭合开关,小磁针N极向左偏转C.丙:麦克风应用了磁场对电流的作用D.丁:电流相同时,线圈的匝数越多电磁铁磁性越强1.解析:甲图是奥斯特实验装置,验证通电导线周围是否存在磁场;乙图中闭合开关,由安培定则判断线圈的左端是N极,根据磁体同名磁极相互排斥的特点,小磁针N极向右偏转。答案:D2.(09江苏10.)在如图所示的实验装置中,用棉线将铜棒ab悬挂于磁铁N、S极之间,铜棒的两端通过导线连接到电流表上.当ab做切割磁感线运动时,能观察到电流表的指针发生偏转.利用这一现象所揭示的原理,可制成的设备是A.电熨斗B.电动机C.电磁继电器D.发电机2.解析:当ab做切割磁感线运动时,能观察到电流表的指针发生偏转,说明ab运动产生了电流,也就是说由运动产生了电能,生活中的应用是发动机。答案:D3.(09威海9、)图7为研究磁场对通电导线作用的实验装置,当接通电源,有电流由a至b通过导线ab时,它将受到磁场力作用而向左运动,则:【】A、当磁场方向相反时,ab将向右运动,电能转化为机械能B、当电流方向相反时,ab将向右运动,机械能转化为电能C、当电流和磁场方向同时改变时,ab将向右运动,电能转化为机械能D、当电流和磁场方向同时改变时,ab将向左运动,机械能转化为电能3.解析:在研究磁场对通电导线作用时,磁场方向、电流方向任意一个方向变化时,通电导线的受力方向都会改变,如果两个方向同时改变,则通电导线的受力方向不变。答案:A14.(09成都11.)在图4所示的实验装置图中,能够说明电磁感应现象的是【】4.解析:说明电磁感应现象的实验装置中没有电源,当闭合电路中的一部分导体做切割磁感线运动时,就会在电路中产生电流,使电流表的指针发生偏转。答案:B5.(2009年潍坊市15.)如图所示,是小明同学探究“磁场对通电导体的作用”的实验装置,ab是一根金属棒,通过金属导轨连接到电路中,闭合开关后,金属棒没有运动(仪器、电路都完好),要想使金属棒运动起来,下列措施可行的是A.将蹄形磁体的N、S极对调B.换用磁性强一些的蹄形磁体C.换用能提供较大电流的直流电源D.使用轻质金属棒,减小金属棒与导轨之间的摩擦力5.解析:闭合开关后,金属棒没有运动但是仪器、电路都完好,那么此时即使将蹄形磁体的N、S极对调,金属棒的受力只是方向改变,大小不变;实验中造成金属棒没有运动的主要原因是受力太小的原因,所以,换用磁性强一些的蹄形磁体、换用能提供较大电流的直流电源或使用轻质金属棒,减小金属棒与导轨之间的摩擦力才是最佳的解决问题的方案。答案:BCD6.(2009.临沂12)如图所示,是王浩同学探究感应电流方向与哪些因素有关的实验情景(图中箭头表示导体的运动方向),下列说法中正确的是()A.比较图(a)和图(b)可知,感应电流的方向与磁场方向有关B.比较图(b)和图(c)可知,感应电流的方向与磁场方向无关C.比较图(a)和图(c)可知,感应电流的方向与磁场方向和导体运动方向有关D.由图(d)可以得出结论,感应电流的方向跟导体是否运动无关6.解析:利用不同图之间的对比,仔细分析究竟是磁场发生变化,还是切割磁感线运动方向改变,还是两者都变,如果两者都变,则产生电流的方向不变,只有一项发生变化则产生电流的方向改变。答案:A7.【预测题】10.如图所示的甲、乙两图中的矩形线圈,现在给它们通电,则下列说法正确的是【】2A.甲中线圈转动,乙中线圈不转动B.乙中线圈转动,甲中线圈不转动C.甲、乙中的线圈都会转动D.甲、乙中的线圈都不会转动7.解析:乙图线圈平面与磁感线垂直,它处在平衡力的位置,乙线圈不转动,甲线圈受力转动,所以选项A正确.答案:A8.(09常德18.)在物理实验课上,小明想观察直流电动机模型的工作情况,将其接入电路,各部分连接完好,结果电动机却不工作,他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动,其原因可能是【】A.直流电动机的铜半环与电刷接触不良B.电源电压太低C.线圈刚好处于平衡位置D.线圈中的电流太小8.解析:因各部分连接完好,结果电...
