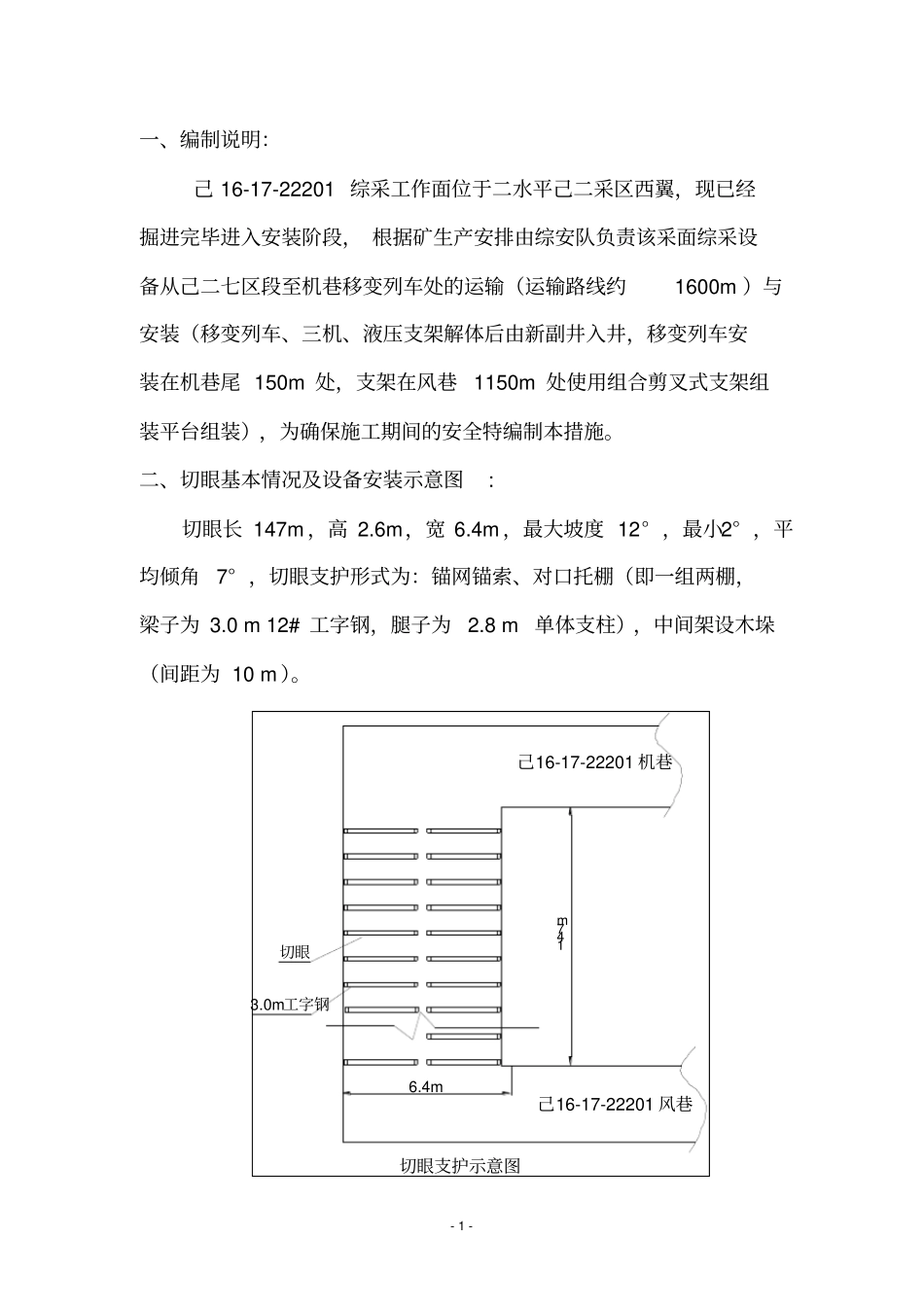

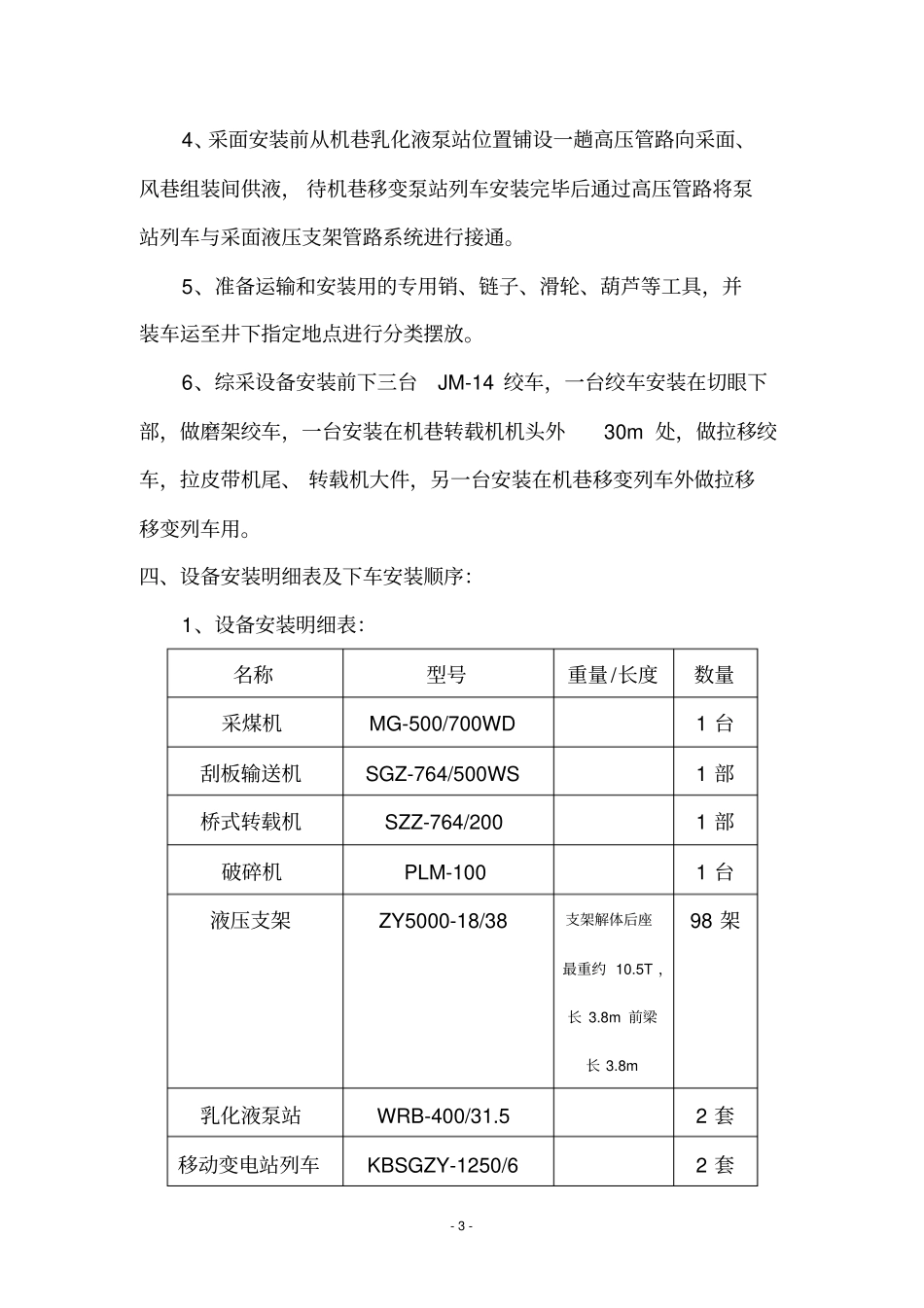

-1-一、编制说明:己16-17-22201综采工作面位于二水平己二采区西翼,现已经掘进完毕进入安装阶段,根据矿生产安排由综安队负责该采面综采设备从己二七区段至机巷移变列车处的运输(运输路线约1600m)与安装(移变列车、三机、液压支架解体后由新副井入井,移变列车安装在机巷尾150m处,支架在风巷1150m处使用组合剪叉式支架组装平台组装),为确保施工期间的安全特编制本措施。二、切眼基本情况及设备安装示意图:切眼长147m,高2.6m,宽6.4m,最大坡度12°,最小2°,平均倾角7°,切眼支护形式为:锚网锚索、对口托棚(即一组两棚,梁子为3.0m12#工字钢,腿子为2.8m单体支柱),中间架设木垛(间距为10m)。切眼3.0m工字钢切眼支护示意图147m6.4m己16-17-22201风巷己16-17-22201机巷-2-转载机液压支架机巷风巷导向平轮SDJ-28SDJ-28(磨架绞车)切眼设备安装示意图JM-14JM-14三、施工前的准备工作:1、采面安装前,由综采安装回收指挥部组织有关科室对风巷、切眼、机巷运输系统进行验收,确保设备车能够安全通行。2、所安装的设备必须在地面进行检修和调试,确保各设备性能稳定可靠后方可装车入井。3、根据设备的安装顺序,将设备解体装车,并按安装顺序和方向进行编号入井(入井后,液压支架解体三部分:顶梁、底座在风巷1150m组装间组装)。-3-4、采面安装前从机巷乳化液泵站位置铺设一趟高压管路向采面、风巷组装间供液,待机巷移变泵站列车安装完毕后通过高压管路将泵站列车与采面液压支架管路系统进行接通。5、准备运输和安装用的专用销、链子、滑轮、葫芦等工具,并装车运至井下指定地点进行分类摆放。6、综采设备安装前下三台JM-14绞车,一台绞车安装在切眼下部,做磨架绞车,一台安装在机巷转载机机头外30m处,做拉移绞车,拉皮带机尾、转载机大件,另一台安装在机巷移变列车外做拉移移变列车用。四、设备安装明细表及下车安装顺序:1、设备安装明细表:名称型号重量/长度数量采煤机MG-500/700WD1台刮板输送机SGZ-764/500WS1部桥式转载机SZZ-764/2001部破碎机PLM-1001台液压支架ZY5000-18/38支架解体后座最重约10.5T,长3.8m前梁长3.8m98架乳化液泵站WRB-400/31.52套移动变电站列车KBSGZY-1250/62套-4-KBSGZY-630/61套2、设备下车安装顺序:移变列车→皮带机尾→转载机→运输机→液压支架→采煤机五、安全技术措施:(一)、移变列车安装安全技术措施1、移变列车安装在距离机巷尾150m皮带下帮专用轨道处。2、列车排列顺序(由里向外):A乳化液箱→A1#泵体→A2#泵体→B乳化液箱→B1#泵体→B2#泵体→A1#、2#泵开关、馈电→B1#、2#泵开关、馈电→采煤机开关、馈电→运输机开关、馈电→1#变压器→2#变压器→3#变压器。3、列车之间的连接,必须用专用连车杆进行硬连接,列车前后安好阻车器,并用?12.5㎜钢丝绳将列车每两车与轨道锁紧,将列车固定。4、移变列车的电缆(用阻燃绳缠绕捆绑)、管线排列整齐,无落地现象。5、开关、变压器的接地装置安设齐全,符合规定。6、移变列车安装完毕后,认真检查各连接部位、电气以及列车的固定装置等,高压电缆的敷设及接线工艺必须按规定及要求进行。7、乳化泵及泵箱必须安装在底板平整无坡度地段。8、安装试车前必须检查油位、油质等符合要求后方可开泵试运转。9、各设备逐级送电,进行各设备的试运转。-5-(二)、转载机安装安全技术措施1、转载机安装前,先清理该区域内的杂物,并准备齐安装的各种工具。2、根据转载机长度、巷道宽度确定转载机机头位置和中心位置,转载机按编好的顺序卸车。3、先安装转载机机头,再安装桥身,最后安装爬坡段、落地段、破碎机和机尾。4、机头部安装:a、用5T手拉葫芦将转载机拉移装置坐在皮带机尾架的跑道上,然后将转载机机头架固定在拉移装置上。b、用至少两台5T手拉葫芦配合起吊,将电机和减速机对准机头架穿连结螺栓并上紧。5、安装桥身溜槽,先在机头架下方打木垛支撑,然后用手拉葫芦将桥身溜槽吊起与机头对接,穿螺栓并上紧,依次至爬坡段。6、每安装两节桥身溜槽后,在桥身下打设两个木垛进行循环支设。7、安装桥身溜槽的同时将一根50m长?15.5㎜的底链牵引钢丝绳穿过底槽并固定于机头。8、安装...
