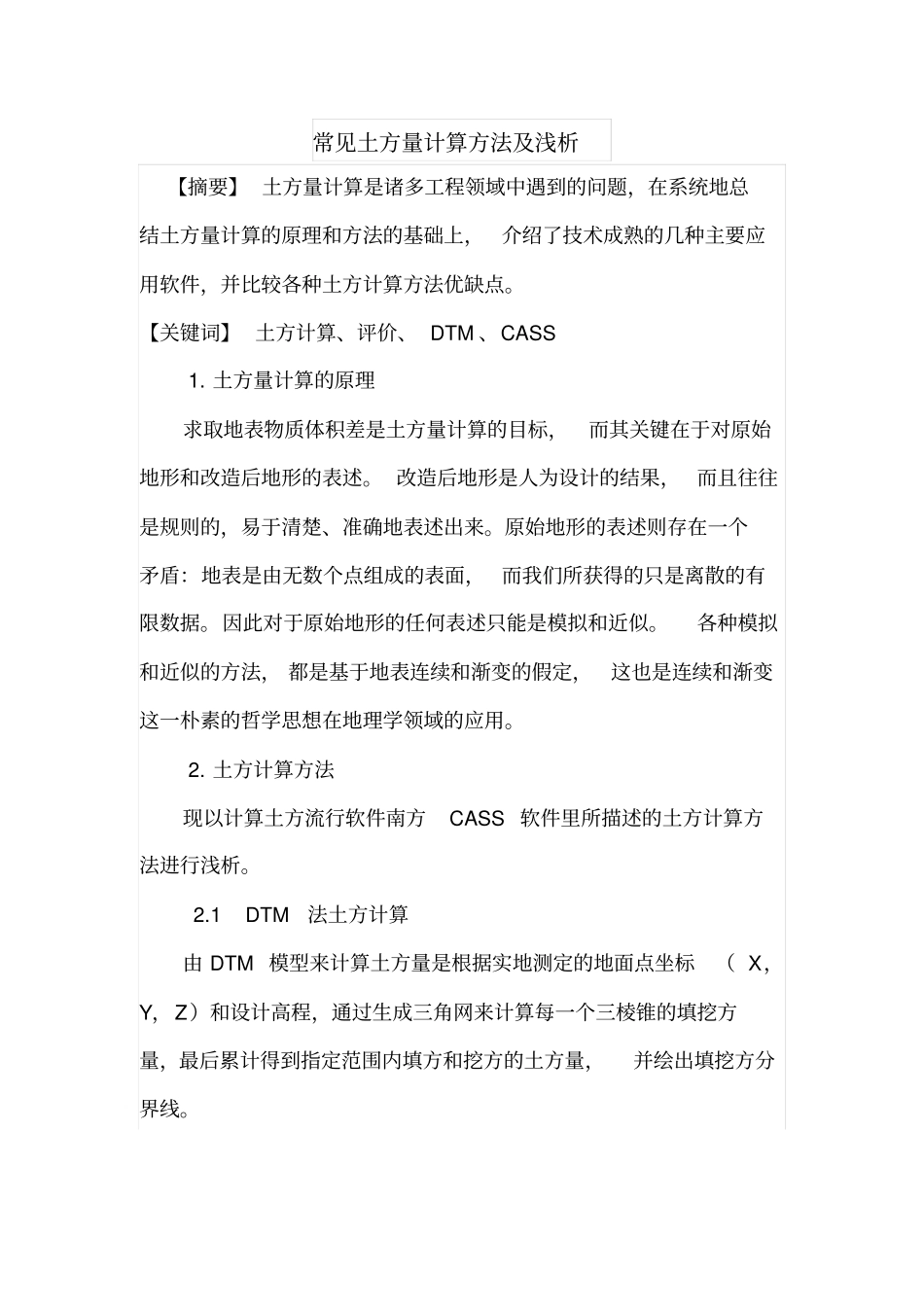

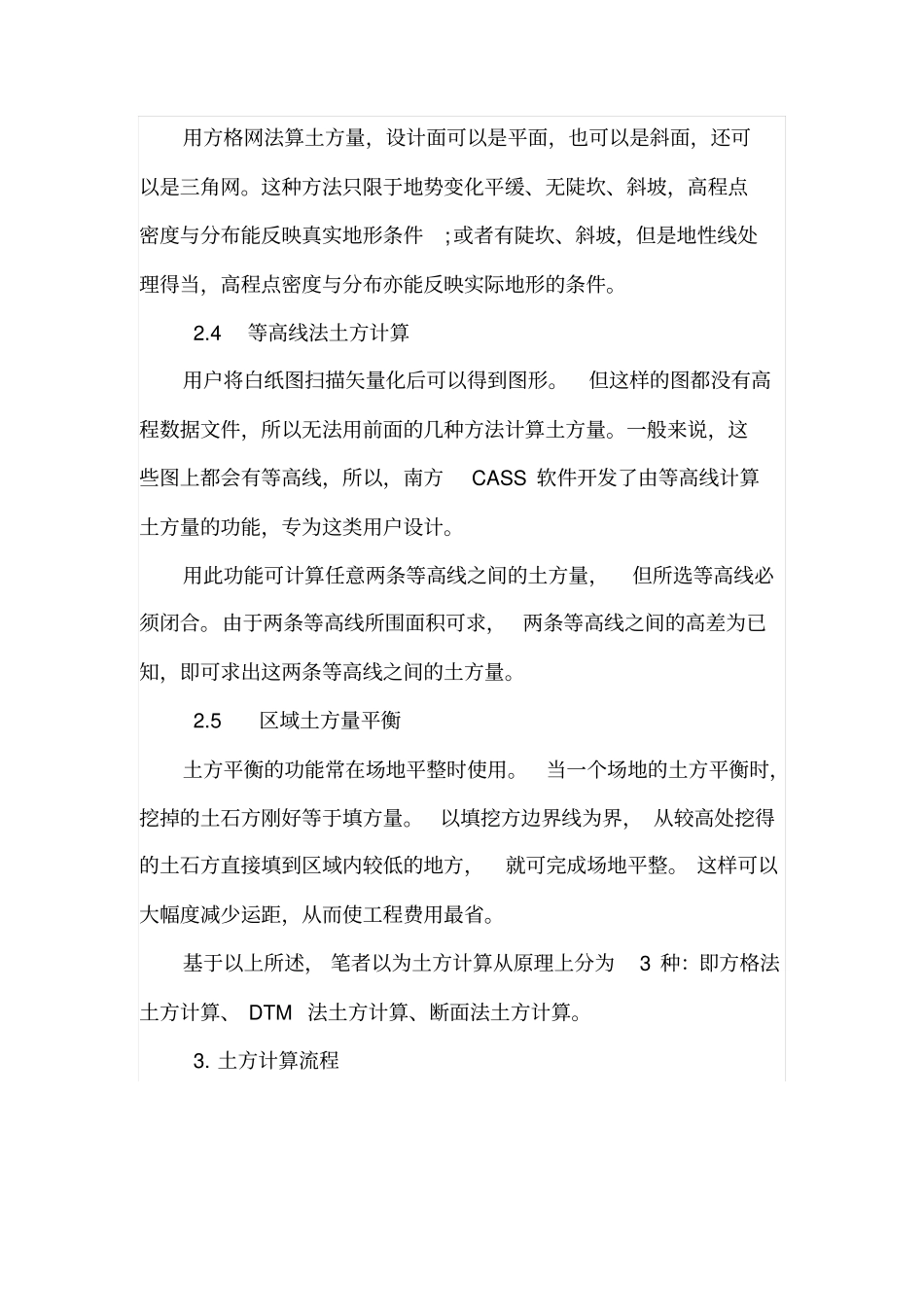

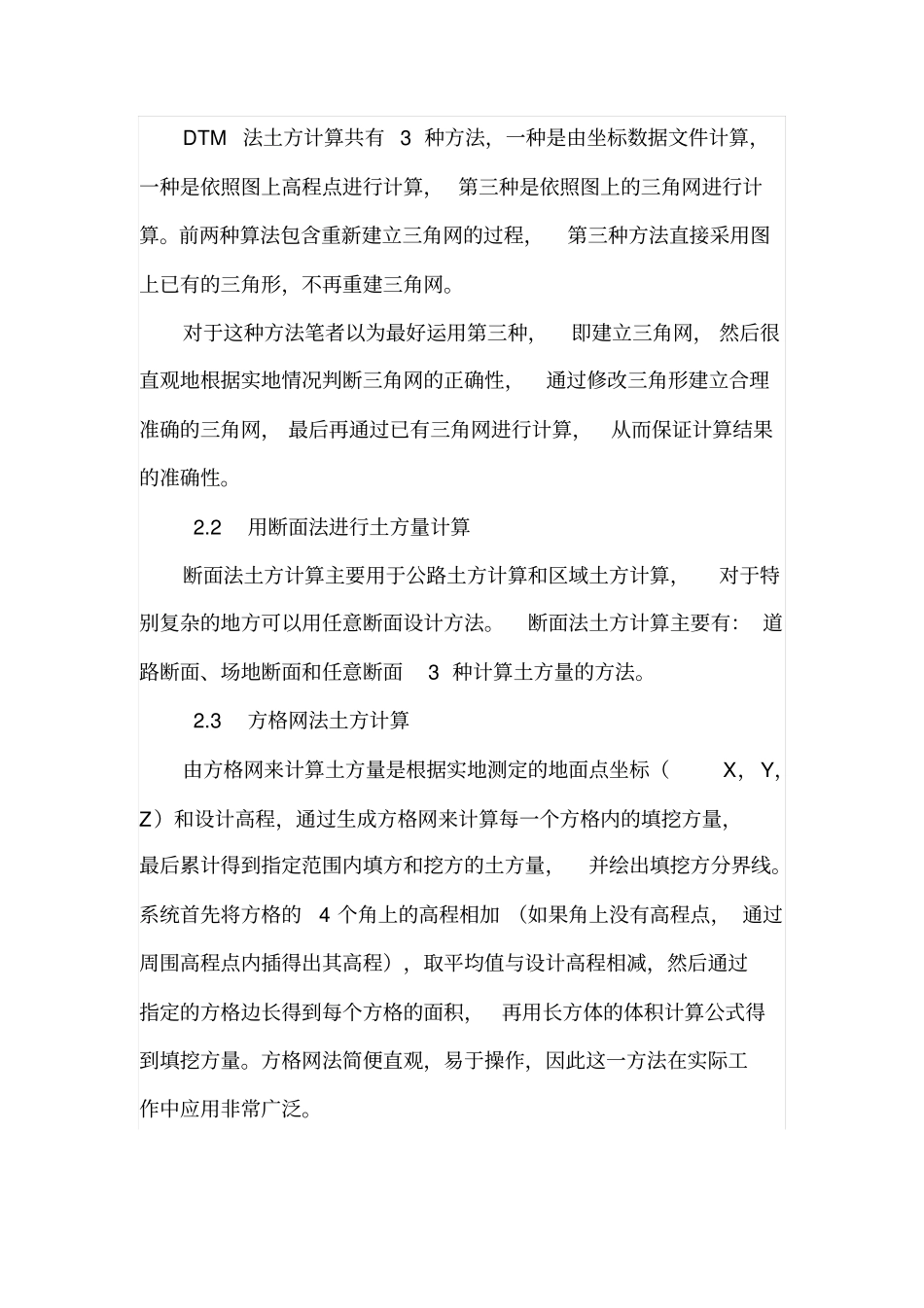

常见土方量计算方法及浅析【摘要】土方量计算是诸多工程领域中遇到的问题，在系统地总结土方量计算的原理和方法的基础上，介绍了技术成熟的几种主要应用软件，并比较各种土方计算方法优缺点。【关键词】土方计算、评价、DTM、CASS1.土方量计算的原理求取地表物质体积差是土方量计算的目标，而其关键在于对原始地形和改造后地形的表述。改造后地形是人为设计的结果，而且往往是规则的，易于清楚、准确地表述出来。原始地形的表述则存在一个矛盾：地表是由无数个点组成的表面，而我们所获得的只是离散的有限数据。因此对于原始地形的任何表述只能是模拟和近似。各种模拟和近似的方法，都是基于地表连续和渐变的假定，这也是连续和渐变这一朴素的哲学思想在地理学领域的应用。2.土方计算方法现以计算土方流行软件南方CASS软件里所描述的土方计算方法进行浅析。2.1DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。DTM法土方计算共有3种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。对于这种方法笔者以为最好运用第三种，即建立三角网，然后很直观地根据实地情况判断三角网的正确性，通过修改三角形建立合理准确的三角网，最后再通过已有三角网进行计算，从而保证计算结果的准确性。2.2用断面法进行土方量计算断面法土方计算主要用于公路土方计算和区域土方计算，对于特别复杂的地方可以用任意断面设计方法。断面法土方计算主要有：道路断面、场地断面和任意断面3种计算土方量的方法。2.3方格网法土方计算由方格网来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成方格网来计算每一个方格内的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。系统首先将方格的4个角上的高程相加（如果角上没有高程点，通过周围高程点内插得出其高程），取平均值与设计高程相减，然后通过指定的方格边长得到每个方格的面积，再用长方体的体积计算公式得到填挖方量。方格网法简便直观，易于操作，因此这一方法在实际工作中应用非常广泛。用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。这种方法只限于地势变化平缓、无陡坎、斜坡，高程点密度与分布能反映真实地形条件;或者有陡坎、斜坡，但是地性线处理得当，高程点密度与分布亦能反映实际地形的条件。2.4等高线法土方计算用户将白纸图扫描矢量化后可以得到图形。但这样的图都没有高程数据文件，所以无法用前面的几种方法计算土方量。一般来说，这些图上都会有等高线，所以，南方CASS软件开发了由等高线计算土方量的功能，专为这类用户设计。用此功能可计算任意两条等高线之间的土方量，但所选等高线必须闭合。由于两条等高线所围面积可求，两条等高线之间的高差为已知，即可求出这两条等高线之间的土方量。2.5区域土方量平衡土方平衡的功能常在场地平整时使用。当一个场地的土方平衡时，挖掉的土石方刚好等于填方量。以填挖方边界线为界，从较高处挖得的土石方直接填到区域内较低的地方，就可完成场地平整。这样可以大幅度减少运距，从而使工程费用最省。基于以上所述，笔者以为土方计算从原理上分为3种：即方格法土方计算、DTM法土方计算、断面法土方计算。3.土方计算流程场地分析―――地形实测资料分析―――设计资料分析―――施工方法分析―――选择土方计算方法―――依据软件设计程序进行土方计算―――设计施工图纸―――土方计算报告。4.主要应用软件介绍可以用于土方量计算的软件可以分成两大系列：AutoCAD系列;遥感和GIS系列。前者代表传统和成熟技术，仍是主流，这与AutoCAD图形文件格式是当前国内测绘产品的通用格式文件有关;后者是在土方量计算领域是新兴技术，应用前景广阔。4.1AutoCAD系列可以在AutoCAD中直接编程解决土方量计算问题，也可以开发出计算土...
