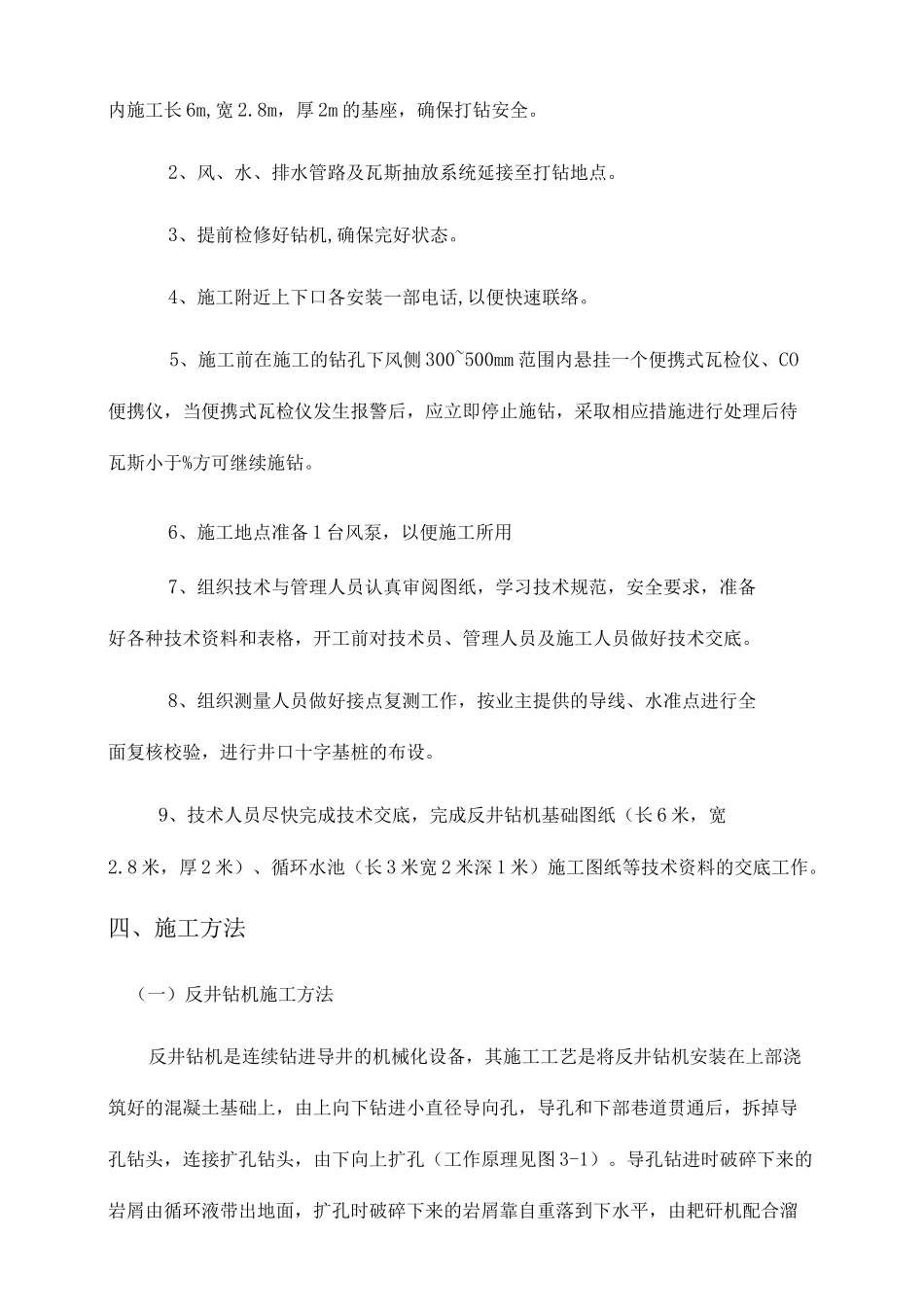

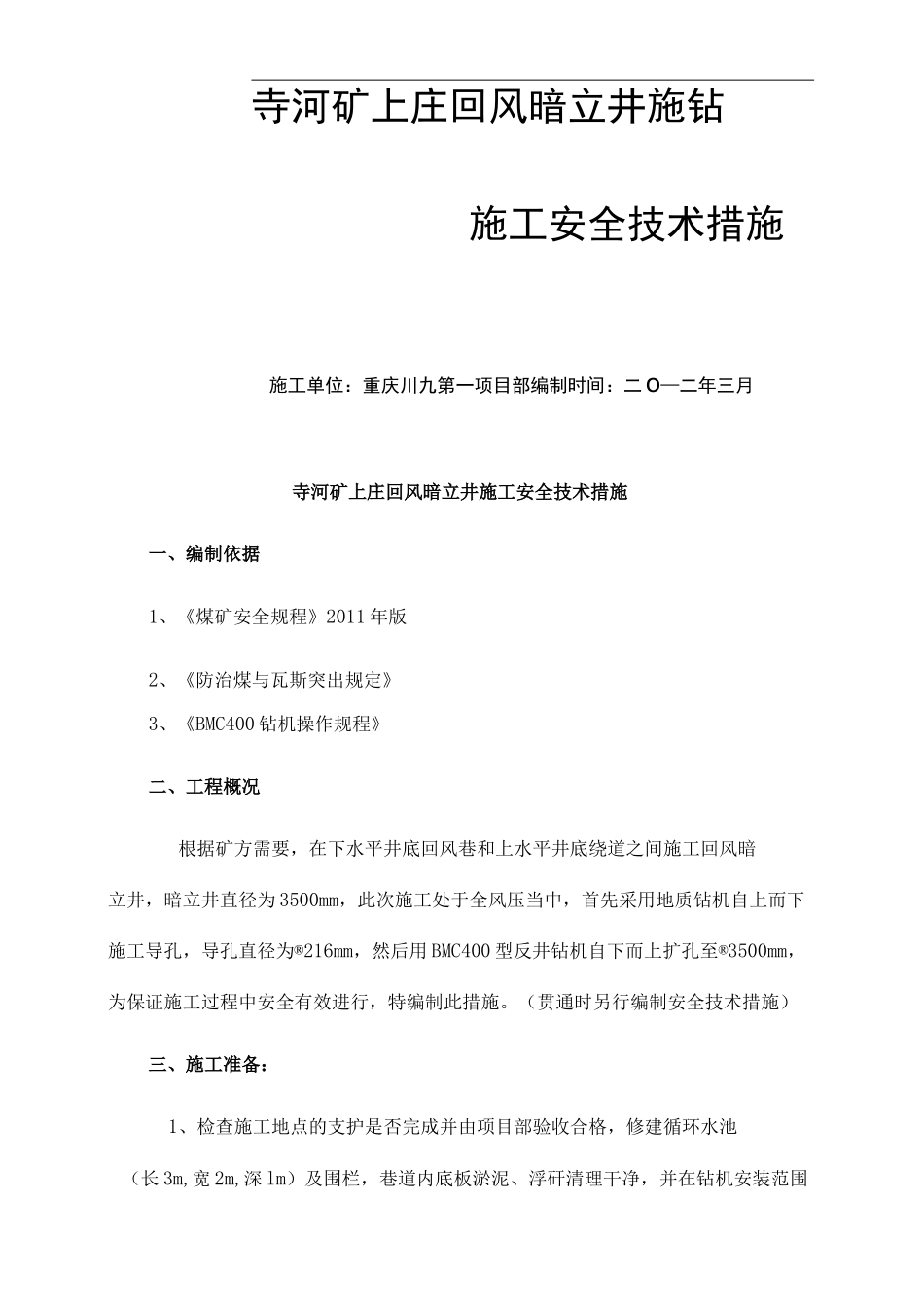

WEIHUAsystemofficeroom【WEIHUA16H-WEIHUAWEIHUA8Q8-措施寺河矿上庄回风暗立井施钻施工安全技术措施施工单位：重庆川九第一项目部编制时间：二o—二年三月寺河矿上庄回风暗立井施工安全技术措施一、编制依据1、《煤矿安全规程》2011年版2、《防治煤与瓦斯突出规定》3、《BMC400钻机操作规程》二、工程概况根据矿方需要，在下水平井底回风巷和上水平井底绕道之间施工回风暗立井，暗立井直径为3500mm，此次施工处于全风压当中，首先采用地质钻机自上而下施工导孔，导孔直径为®216mm，然后用BMC400型反井钻机自下而上扩孔至®3500mm，为保证施工过程中安全有效进行，特编制此措施。（贯通时另行编制安全技术措施）三、施工准备：1、检查施工地点的支护是否完成并由项目部验收合格，修建循环水池（长3m,宽2m,深lm）及围栏，巷道内底板淤泥、浮矸清理干净，并在钻机安装范围内施工长6m,宽2.8m，厚2m的基座，确保打钻安全。2、风、水、排水管路及瓦斯抽放系统延接至打钻地点。3、提前检修好钻机,确保完好状态。4、施工附近上下口各安装一部电话,以便快速联络。5、施工前在施工的钻孔下风侧300~500mm范围内悬挂一个便携式瓦检仪、CO便携仪，当便携式瓦检仪发生报警后，应立即停止施钻，采取相应措施进行处理后待瓦斯小于%方可继续施钻。6、施工地点准备1台风泵，以便施工所用7、组织技术与管理人员认真审阅图纸，学习技术规范，安全要求，准备好各种技术资料和表格，开工前对技术员、管理人员及施工人员做好技术交底。8、组织测量人员做好接点复测工作，按业主提供的导线、水准点进行全面复核校验，进行井口十字基桩的布设。9、技术人员尽快完成技术交底，完成反井钻机基础图纸（长6米，宽2.8米，厚2米）、循环水池（长3米宽2米深1米）施工图纸等技术资料的交底工作。四、施工方法（一）反井钻机施工方法反井钻机是连续钻进导井的机械化设备，其施工工艺是将反井钻机安装在上部浇筑好的混凝土基础上，由上向下钻进小直径导向孔，导孔和下部巷道贯通后，拆掉导孔钻头，连接扩孔钻头，由下向上扩孔（工作原理见图3-1）。导孔钻进时破碎下来的岩屑由循环液带出地面，扩孔时破碎下来的岩屑靠自重落到下水平，由耙矸机配合溜子上皮带运出图3-1BMC400型反井钻机施工工艺图1）钻机安装反井钻机主要设备及部件的尺寸和重量见下表。BMC400型反井钻机主要部件尺寸及重量名称外形尺寸（mm）数量重量（t）总重（T）主机4600x3100x16001操作台1400x1350x12501泵站2350x1300x15001油箱车1800x850x15001扩孔钻头^3500x1600144钻杆^228x1550540120泥浆泵3275x1020x1210188根据设备尺寸、重量及现场道路通行能力，井下用专用起吊锚杆协助将钻机主机吊装到基础上方，其余各部件以及辅助设备吊装到位。接通油路、电路、水管，加油，通电，超平主机，打地锚，钻机安装完毕。导孔刷大：将®216mm（地质钻机导孔）导孔刷大至®270mm（BMC400型反井钻机刷孔）若钻孔发生坍塌堵孔，可使用泥浆泵将钻孔冲开。如果高压水仍不能冲开，则需要制作专用捞渣筒将堵塞处捞通（另行制定安全技术措施）。处理好®216mm导孔后即可安装塔形钻头将导孔刷大。钻具排布顺序如下：塔形钻头+异型接头+稳定钻杆+普通钻杆，在两个马达同时工作的情况下，每根钻杆上丝扣时扭矩压力表示数不小于7Mpa。（该数据由煤炭科学研究总院北京建井研究所提供，计算过程属该所知识产权。）扩孔钻进：、换接扩孔钻头导孔刷大与下水平巷道贯通后，在下水平拆下塔形钻头，安装®3.5m扩孔钻头。安装前首先将吊帽等各种专用工具运至井底，扩孔钻头运到钻孔中心点地面。确保上下水平通讯通畅，连接时上下呼应，上水平钻机操作手根据下水平指令操作。、锚杆、锚索段扩孔下水平巷道顶板以倒孔中心点为圆心，直径3.5米范围内的锚杆、架棚及悬挂金属网均为放下（另行制定专项措施），用玻璃钢锚杆和塑料网片做临时支护。此时需要降低钻压、减小扭矩，尽量避免卡钻。更换滚刀期间需做好防水、防落石措施。、正常扩孔锚索锚杆段顺利通过后，进入正常扩孔阶段。扩孔期间整盘滚刀钻压为70吨，不可猛加钻压。当遇到破碎地层发生憋钻现象时，立即降低钻压、扭矩，...
