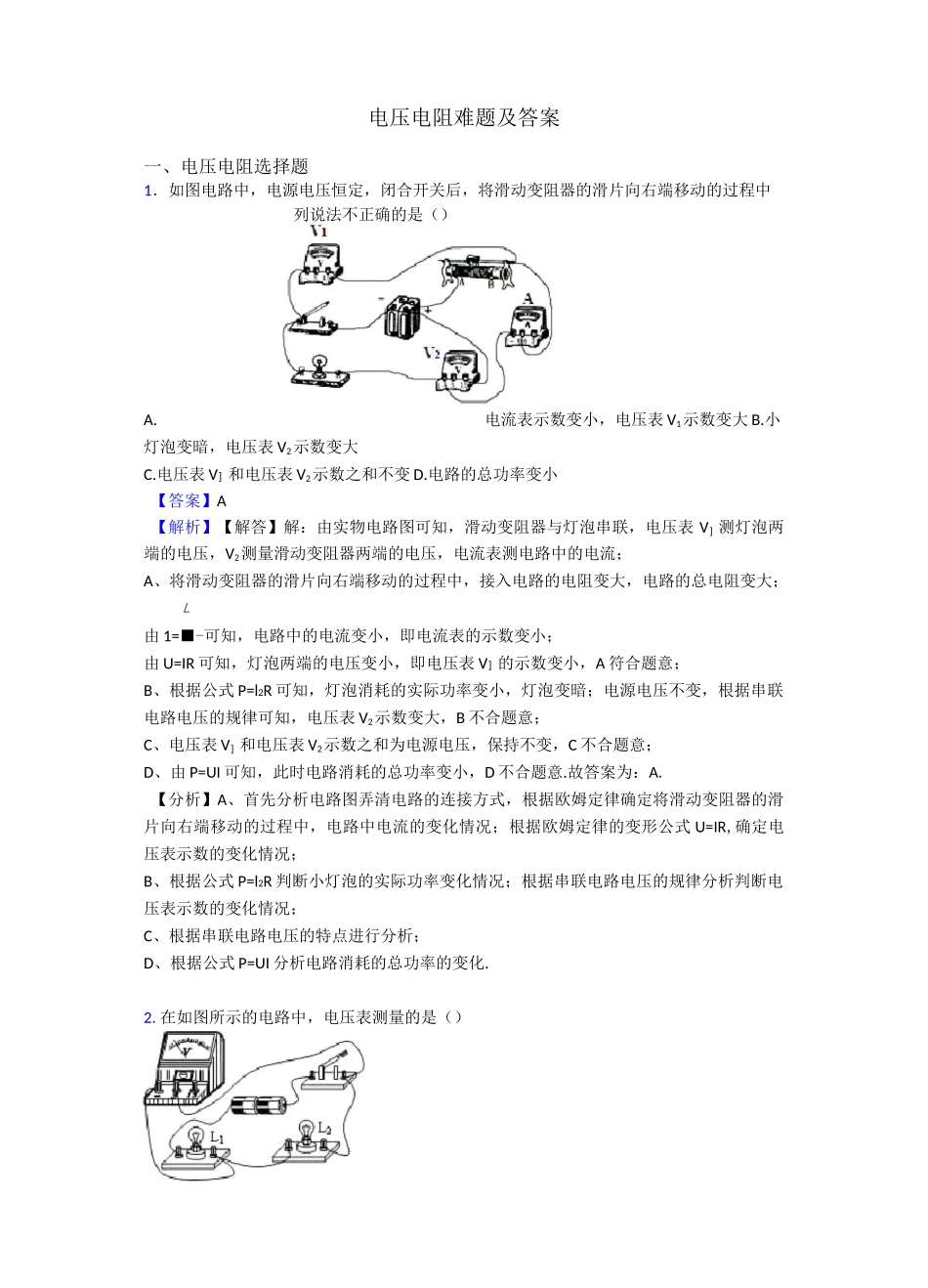

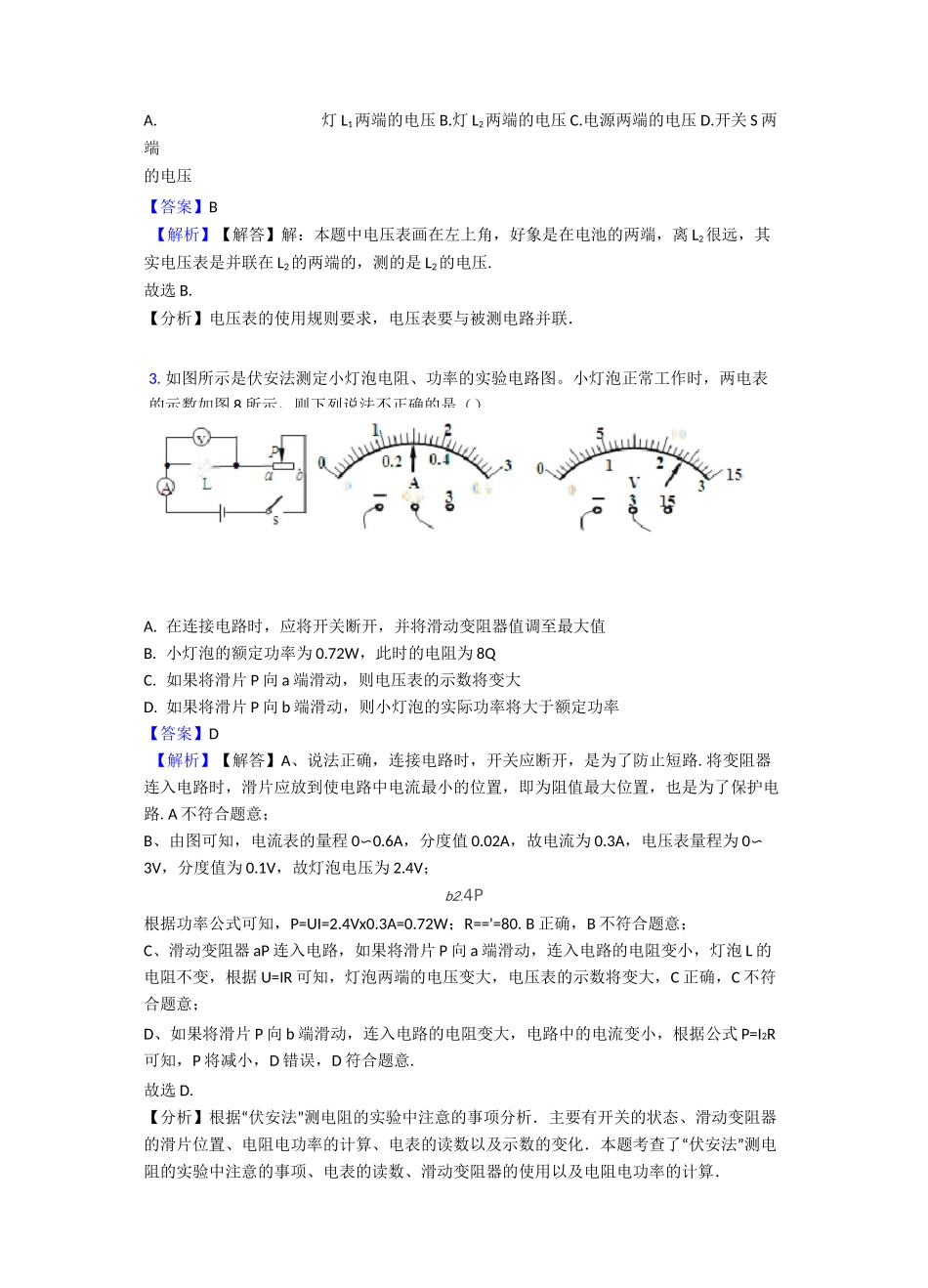

电压电阻难题及答案一、电压电阻选择题1．如图电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程中列说法不正确的是（）A.电流表示数变小，电压表V1示数变大B.小灯泡变暗，电压表V2示数变大C.电压表V］和电压表V2示数之和不变D.电路的总功率变小【答案】A【解析】【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表V］测灯泡两端的电压，V2测量滑动变阻器两端的电压，电流表测电路中的电流；A、将滑动变阻器的滑片向右端移动的过程中，接入电路的电阻变大，电路的总电阻变大；L由1=■-可知，电路中的电流变小，即电流表的示数变小；由U=IR可知，灯泡两端的电压变小，即电压表V］的示数变小，A符合题意；B、根据公式P=l2R可知，灯泡消耗的实际功率变小，灯泡变暗；电源电压不变，根据串联电路电压的规律可知，电压表V2示数变大，B不合题意；C、电压表V］和电压表V2示数之和为电源电压，保持不变，C不合题意；D、由P=UI可知，此时电路消耗的总功率变小，D不合题意.故答案为：A.【分析】A、首先分析电路图弄清电路的连接方式，根据欧姆定律确定将滑动变阻器的滑片向右端移动的过程中，电路中电流的变化情况；根据欧姆定律的变形公式U=IR,确定电压表示数的变化情况；B、根据公式P=l2R判断小灯泡的实际功率变化情况；根据串联电路电压的规律分析判断电压表示数的变化情况；C、根据串联电路电压的特点进行分析；D、根据公式P=UI分析电路消耗的总功率的变化.2.在如图所示的电路中，电压表测量的是（）3.如图所示是伏安法测定小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如图8所示，则下列说法不正确的是（）1000000A.灯L1两端的电压B.灯L2两端的电压C.电源两端的电压D.开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压.故选B.【分析】电压表的使用规则要求，电压表要与被测电路并联．A.在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B.小灯泡的额定功率为0.72W，此时的电阻为8QC.如果将滑片P向a端滑动，则电压表的示数将变大D.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率【答案】D【解析】【解答】A、说法正确，连接电路时，开关应断开，是为了防止短路.将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路.A不符合题意；B、由图可知，电流表的量程0〜0.6A，分度值0.02A，故电流为0.3A，电压表量程为0〜3V，分度值为0.1V，故灯泡电压为2.4V；b2.4P根据功率公式可知，P=UI=2.4Vx0.3A=0.72W；R=='=80.B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意.故选D.【分析】根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．4．我们做电学实验时应学会检查和排除电路故障。如下图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是()Il——QA.L］短路B.L2短路C.L］断路D.L2断路【答案】B【解析】【解析】由图可知两个电灯串联，灯L1亮，而L2不亮，说明已有电流通过，只能是L2发生短路而不亮。故选B5．能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是()A、太阳能、风能、天然气是可再生能源B.光纤通讯主要利用电信号传递信息C.超导体材料可以应用于任何电器并使其效率提高D.大亚湾核电站利用核裂变释放的能量来发电【答案】D【解析】【解答】A、太阳能、风能是可再生能源，天然气是不可再生能源，A不符合题意；B、光纤通讯主要利用激光信号传递信...
