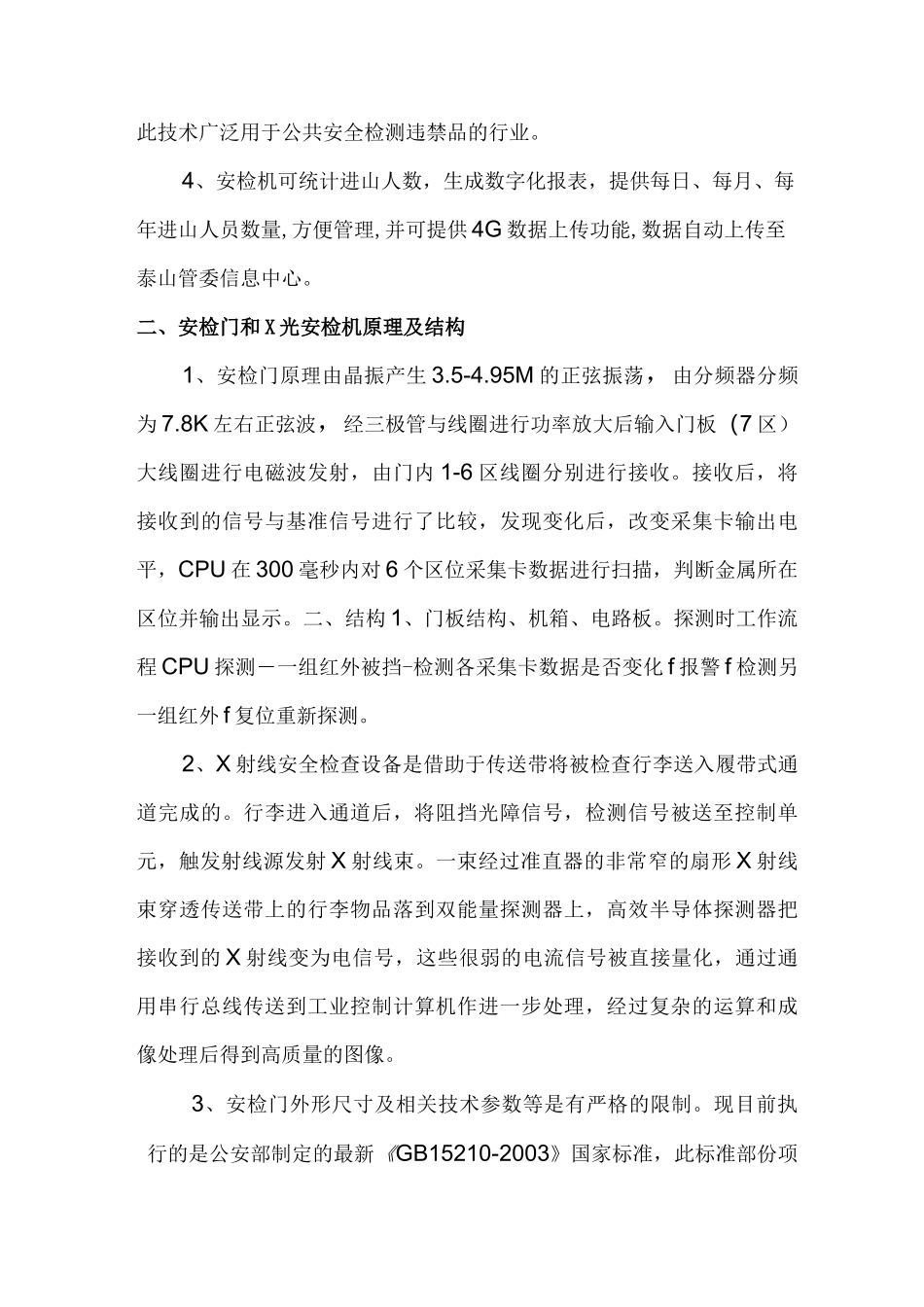

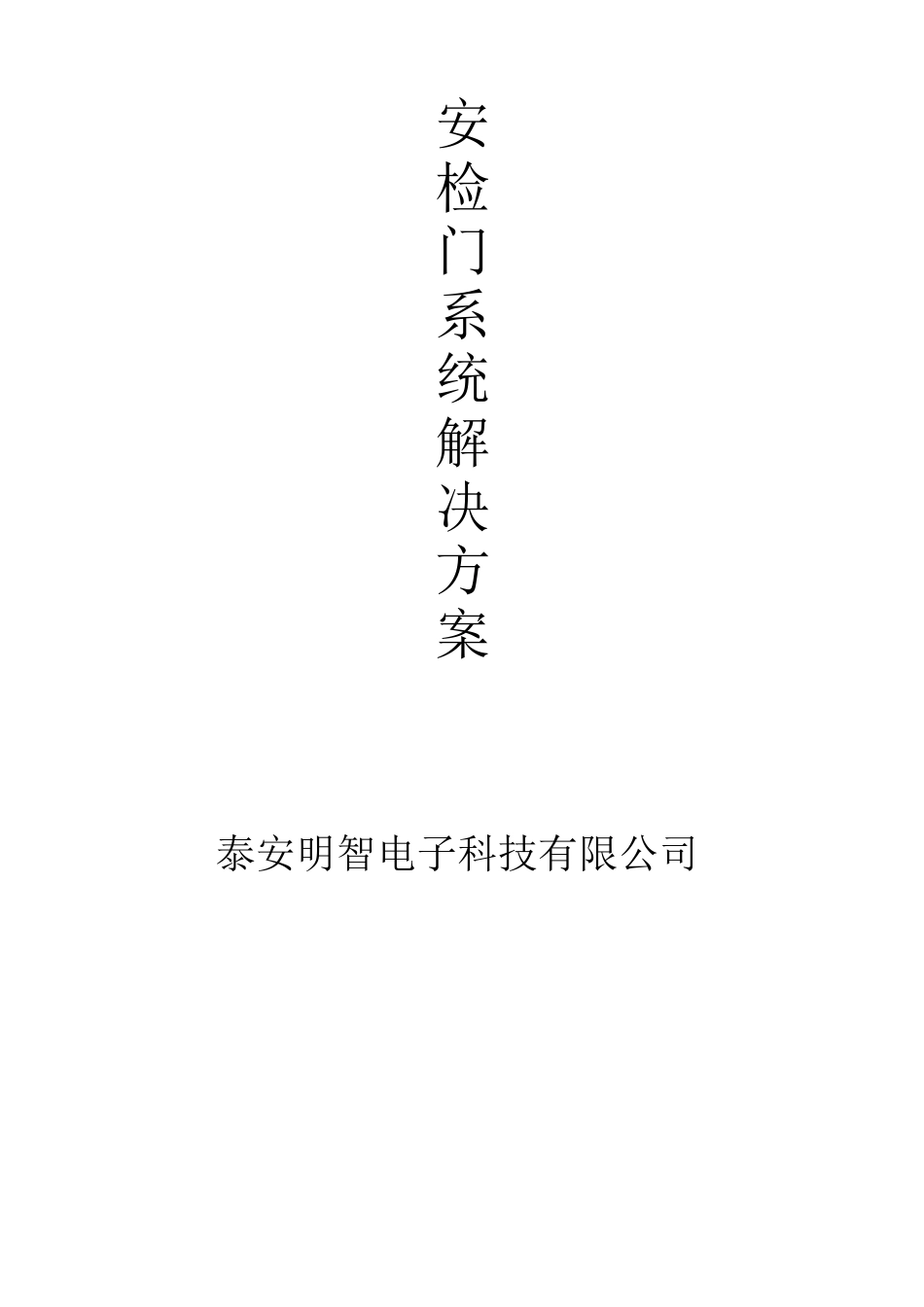

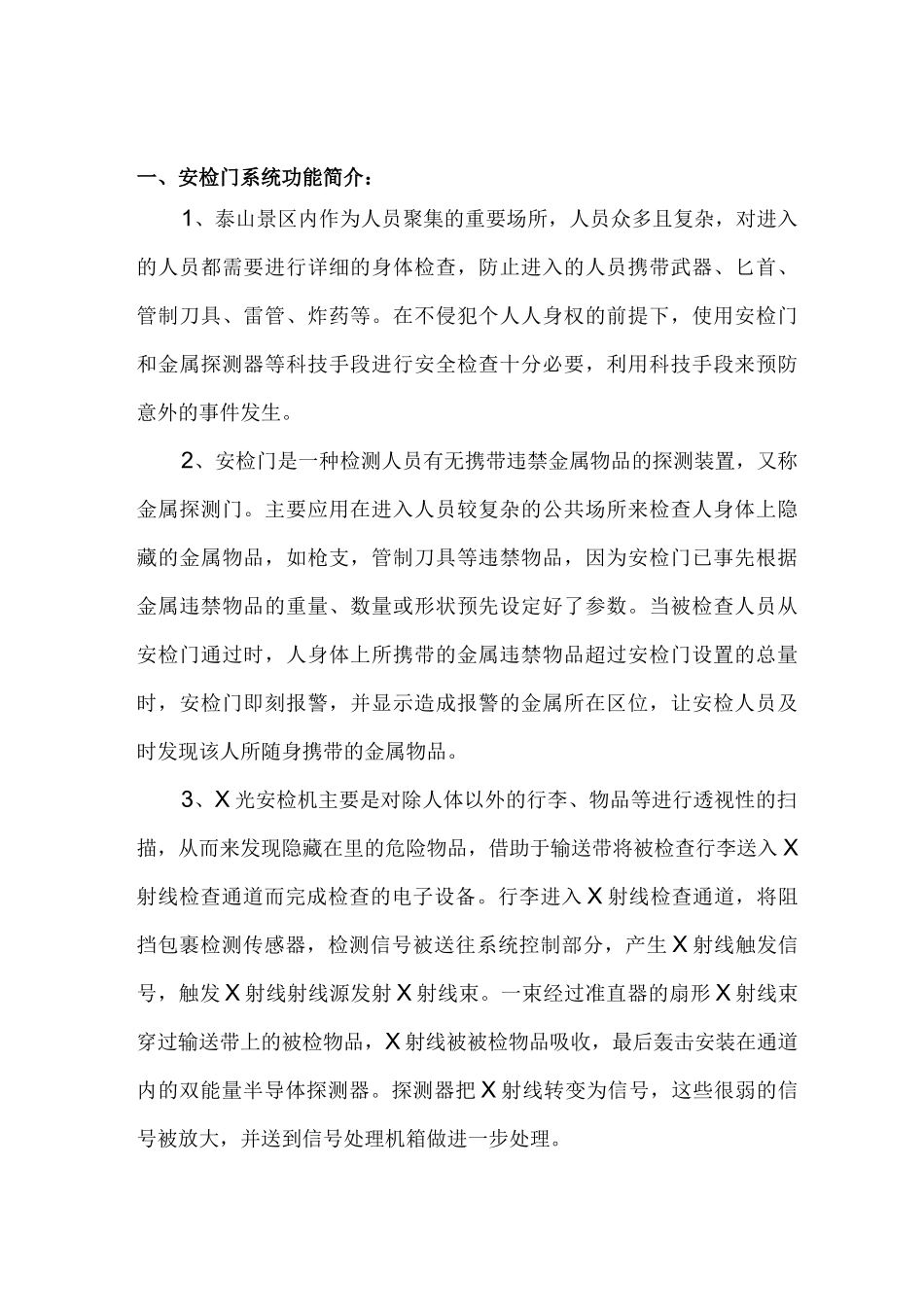

安检门系统解决方案泰安明智电子科技有限公司一、安检门系统功能简介：1、泰山景区内作为人员聚集的重要场所，人员众多且复杂，对进入的人员都需要进行详细的身体检查，防止进入的人员携带武器、匕首、管制刀具、雷管、炸药等。在不侵犯个人人身权的前提下，使用安检门和金属探测器等科技手段进行安全检查十分必要，利用科技手段来预防意外的事件发生。2、安检门是一种检测人员有无携带违禁金属物品的探测装置，又称金属探测门。主要应用在进入人员较复杂的公共场所来检查人身体上隐藏的金属物品，如枪支，管制刀具等违禁物品，因为安检门已事先根据金属违禁物品的重量、数量或形状预先设定好了参数。当被检查人员从安检门通过时，人身体上所携带的金属违禁物品超过安检门设置的总量时，安检门即刻报警，并显示造成报警的金属所在区位，让安检人员及时发现该人所随身携带的金属物品。3、X光安检机主要是对除人体以外的行李、物品等进行透视性的扫描，从而来发现隐藏在里的危险物品，借助于输送带将被检查行李送入X射线检查通道而完成检查的电子设备。行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。此技术广泛用于公共安全检测违禁品的行业。4、安检机可统计进山人数，生成数字化报表，提供每日、每月、每年进山人员数量,方便管理,并可提供4G数据上传功能,数据自动上传至泰山管委信息中心。二、安检门和X光安检机原理及结构1、安检门原理由晶振产生3.5-4.95M的正弦振荡，由分频器分频为7.8K左右正弦波，经三极管与线圈进行功率放大后输入门板（7区）大线圈进行电磁波发射，由门内1-6区线圈分别进行接收。接收后，将接收到的信号与基准信号进行了比较，发现变化后，改变采集卡输出电平，CPU在300毫秒内对6个区位采集卡数据进行扫描，判断金属所在区位并输出显示。二、结构1、门板结构、机箱、电路板。探测时工作流程CPU探测―一组红外被挡-检测各采集卡数据是否变化f报警f检测另一组红外f复位重新探测。2、X射线安全检查设备是借助于传送带将被检查行李送入履带式通道完成的。行李进入通道后，将阻挡光障信号，检测信号被送至控制单元，触发射线源发射X射线束。一束经过准直器的非常窄的扇形X射线束穿透传送带上的行李物品落到双能量探测器上，高效半导体探测器把接收到的X射线变为电信号，这些很弱的电流信号被直接量化，通过通用串行总线传送到工业控制计算机作进一步处理，经过复杂的运算和成像处理后得到高质量的图像。3、安检门外形尺寸及相关技术参数等是有严格的限制。现目前执行的是公安部制定的最新《GB15210-2003》国家标准，此标准部份项目检测精度以超过了现有的美国同类设备企业标准；同时环保级别也已超过了大多数欧盟国家。在此标准尺寸基础上误差不能大于50mm.所以安检门是不可以定制非标尺寸的。X光安检机一般是以通道尺寸来划分，现在市面已经成熟的机型大致可分为5030、6550、10080、100100等。由于定做要改变X光源发生器尺寸、传动系统尺寸、成像软件等一系列部件，由此带来的定做成本较高，市面上这些款型的设备都能满足一般的安检要求，所以X光机可以定做，但最少有人定做。三、系统介绍：针对泰山景区目前人员众多且复杂特征增加了探测区两侧的纯铜线圈圈数，和其它监控平台系统对接，使用在安检门探测精度调至最高的状态下，更稳定，不受外界电压瞬时变化影响，抗干扰能力较强。整个探测通道内由下而上平均分为六个独立探测区，由于采用先进的单片机处理技术，灵敏度高，在探测区内无盲点，各点探测均匀性很好，能直接显示报警金属物所在的具体位置，面板设计简洁明了，操作方便，整体美观耐用。产品特点：红外遥控调整设备、基板采用高强度环氧板、面板高分子防火板确保十年不变形，人数计数和报警计数电子数码管显示探测精度：优.主要技术参数•电源：AC220V功率：约...
