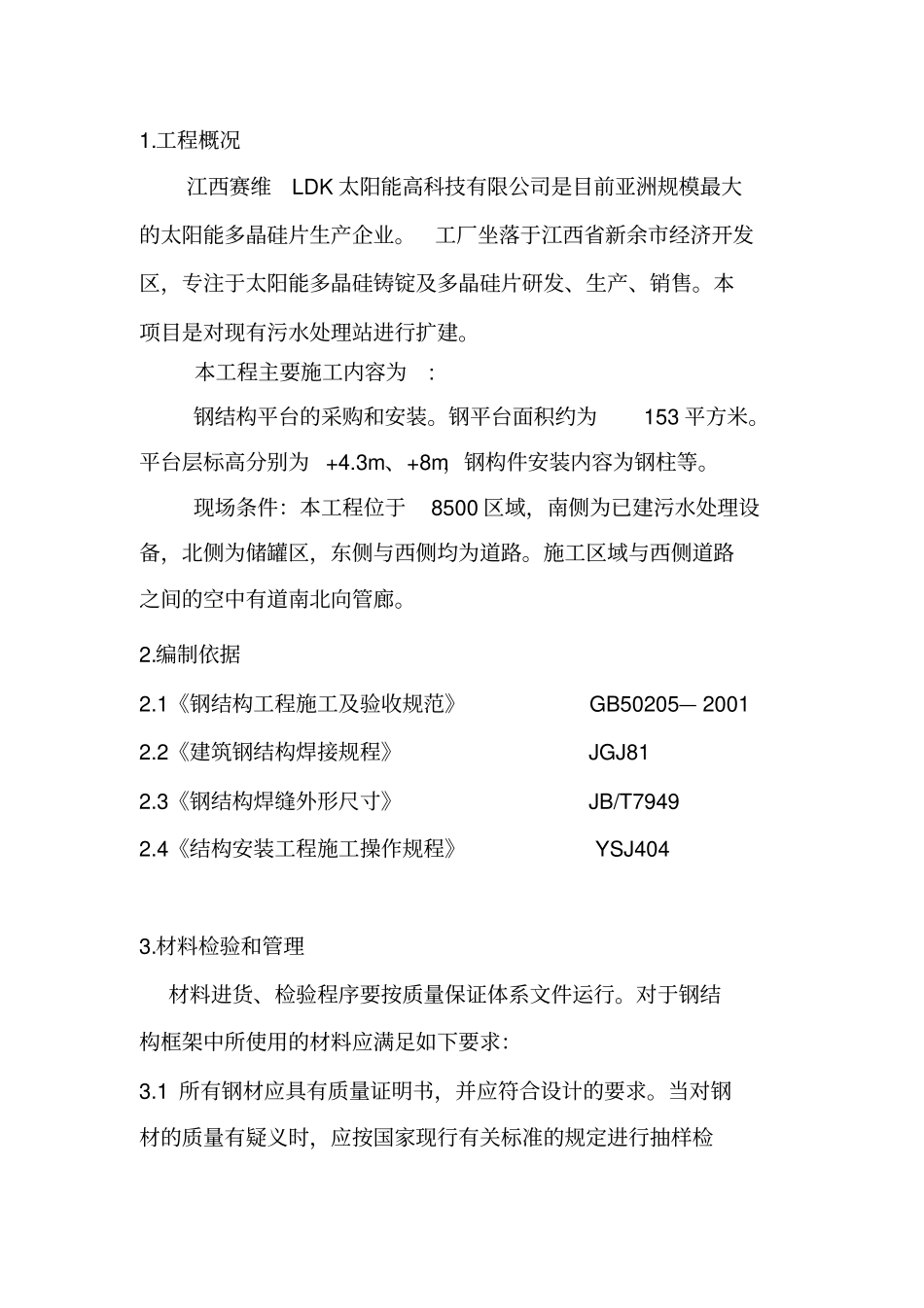

1.工程概况江西赛维LDK太阳能高科技有限公司是目前亚洲规模最大的太阳能多晶硅片生产企业。工厂坐落于江西省新余市经济开发区，专注于太阳能多晶硅铸锭及多晶硅片研发、生产、销售。本项目是对现有污水处理站进行扩建。本工程主要施工内容为:钢结构平台的采购和安装。钢平台面积约为153平方米。平台层标高分别为+4.3m、+8m，钢构件安装内容为钢柱等。现场条件：本工程位于8500区域，南侧为已建污水处理设备，北侧为储罐区，东侧与西侧均为道路。施工区域与西侧道路之间的空中有道南北向管廊。2.编制依据2.1《钢结构工程施工及验收规范》GB50205—20012.2《建筑钢结构焊接规程》JGJ812.3《钢结构焊缝外形尺寸》JB/T79492.4《结构安装工程施工操作规程》YSJ4043.材料检验和管理材料进货、检验程序要按质量保证体系文件运行。对于钢结构框架中所使用的材料应满足如下要求：3.1所有钢材应具有质量证明书，并应符合设计的要求。当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。3.2钢材表面质量除应符合国家现行有关标准的规定外，尚应符合如下规定：3.2.1当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差的1/2；3.2.2钢材表面锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定的A、B、C级。如锈蚀达到D级，不得用作结构材料。3.3钢结构所采用的连接和涂装材料，应具有出厂质量证明书，并应符合设计要求。3.4对于不合格的材料应坚持退货处理，不能投入使用。3.5合理堆放：钢结构材料用量大，规格多，应分类堆放整齐，并作明显标记。3.6材料发放：坚持领料的有关制度，班组不能随便取拿，以防用错。4．施工前的准备4.1技术准备4.1.1施工图纸进行会审;4.1.2施工方案进行编制;4.1.3对班组进行技术交底。5．施工方案5.1分项工程作业顺序:钢构件进场检查验收钢柱安装钢柱校正、固定平台主梁安装支撑安装次梁安装梯子安装格栅安装栏杆安装刷面漆5.2钢材矫正5.2.1钢材在下料前和拼接后的变形，超过技术要求时，均应进行矫正5.2.2矫正方法和矫正工具应根据钢材变形位置、程度和材料品种进行选取。薄板与厚度小于１２mm的中板以及小规格型钢，宜用手工矫正。大规格的型钢矫正变形，宜用型钢调直机进行。5.2.3钢材矫正后的允许偏差（mm），见下表：项目允许偏差钢板的局部不平度t≤141.5t＞141.0型钢弯曲矢高L/10005.0角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90℃槽钢翼缘对腹板的垂直度b/80工字钢、H型钢翼缘对腹板B/100的垂直度2.05.3放样和号料为了保证尺寸的准确，钢结构构件及节点应经实际放样号料后方能下料制作（下料时应预留焊接的收缩量和加工余量），框架上设备支座孔应与设备实体核对后方能制作，安装螺栓孔其相对尺寸经放样后决定。5.4构件标识所有钢结构下料后，不同品种、规格的零件，须分别堆放，明确标识，不得混放。5.5切割5.5.1板材采用氧－乙炔火焰切割或剪板机切割。5.5.2型钢类可采用砂轮切割机或氧－乙炔火焰切割5.5.3切割后应清除边缘上的氧化铁和飞溅物。5.6组装组装前，零件、部件应经检查合格，合格后开始组装。焊接连接组装的允许偏差应符合下表规定：项目允许偏差对口错边（△）t/10且不大于3.0间隙（a）±1.0搭接长度（a）±5.0缝隙（A）1.5高度（h）±2.0垂直度（△）b/100且不大于2.0中心偏移（e）±2.0型钢错位连接处1.0其它处2.0箱形截面高度（h）±2.0宽度（b）±2.0垂直度（△）b/100且不大于3.05.7柱的加工（H型钢）5.7.1立柱采用分段制作，现场组对，每一节的长短视材料长短而定，接头处应避开支撑（错开50mm以上）。5.7.2柱端部加工柱脚端部应磨平，其允许偏差：不平度0.3mm，倾斜度不大于1/1500。在腹面板及翼缘上均加补强板。5.8横梁加工及装配5.8.1横梁下料后进行矫正，并根据图纸要求进行预制坡口和钻孔，其下料长度允许偏差±2mm，孔距允许偏差±１mm。5.8.2装配加强筋和次梁连接板，装配时焊接应牢固，其装配位置允许偏差±2mm。6.构架立柱安装6.1基础验收6.1.1检查验收柱基础强度、标高、纵横中心线、预埋地脚位置等均应符合设计要求，并应做好验收记录。6.1.2放安装标高线和柱纵...
