建筑力学形成性考核标准答案VIP专享VIP免费

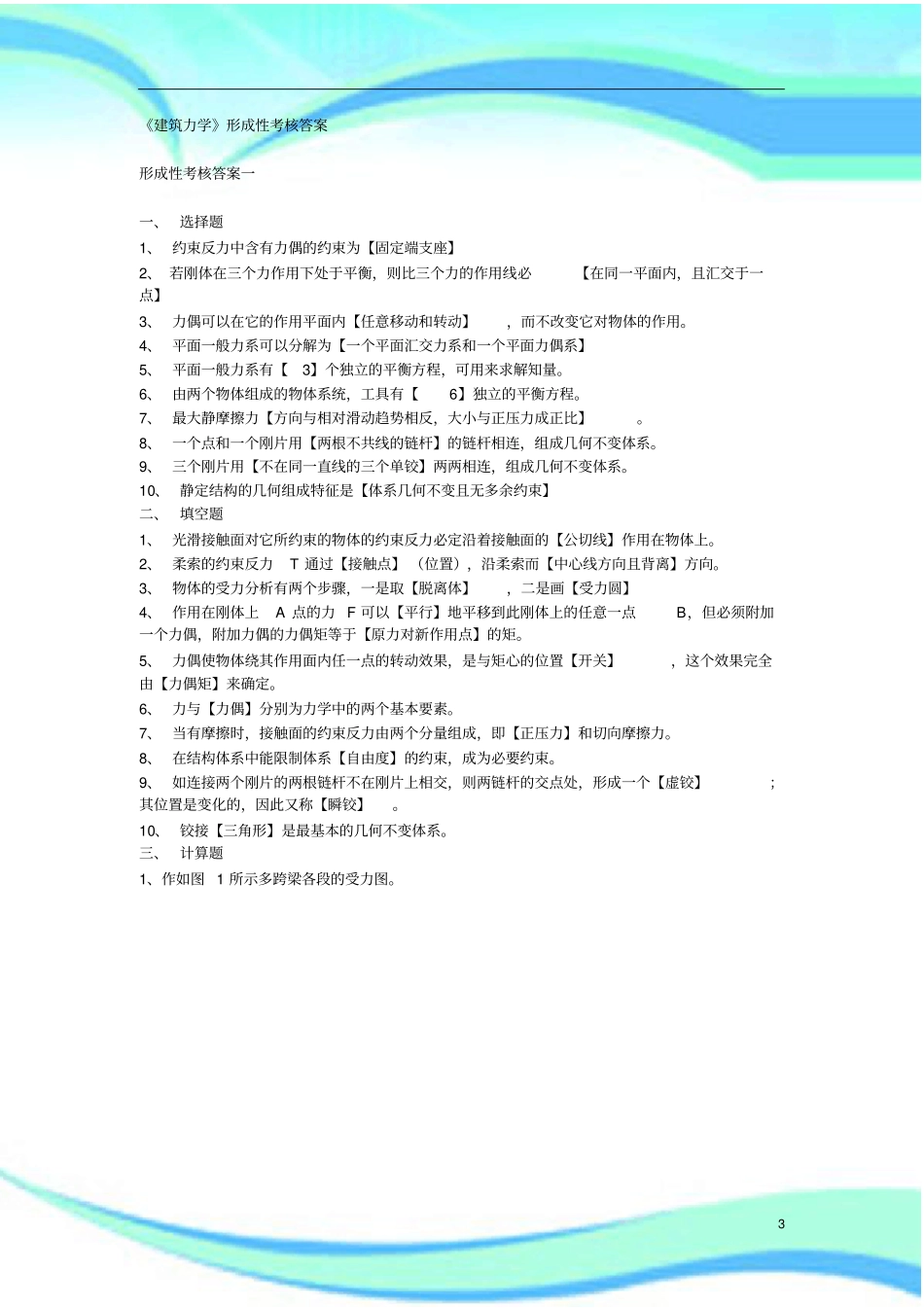

《建筑力学》形成性考核答案2————————————————————————————————作者：————————————————————————————————日期：3《建筑力学》形成性考核答案形成性考核答案一一、选择题1、约束反力中含有力偶的约束为【固定端支座】2、若刚体在三个力作用下处于平衡，则比三个力的作用线必【在同一平面内，且汇交于一点】3、力偶可以在它的作用平面内【任意移动和转动】，而不改变它对物体的作用。4、平面一般力系可以分解为【一个平面汇交力系和一个平面力偶系】5、平面一般力系有【3】个独立的平衡方程，可用来求解知量。6、由两个物体组成的物体系统，工具有【6】独立的平衡方程。7、最大静摩擦力【方向与相对滑动趋势相反，大小与正压力成正比】。8、一个点和一个刚片用【两根不共线的链杆】的链杆相连，组成几何不变体系。9、三个刚片用【不在同一直线的三个单铰】两两相连，组成几何不变体系。10、静定结构的几何组成特征是【体系几何不变且无多余约束】二、填空题1、光滑接触面对它所约束的物体的约束反力必定沿着接触面的【公切线】作用在物体上。2、柔索的约束反力T通过【接触点】（位置），沿柔索而【中心线方向且背离】方向。3、物体的受力分析有两个步骤，一是取【脱离体】，二是画【受力圆】4、作用在刚体上A点的力F可以【平行】地平移到此刚体上的任意一点B，但必须附加一个力偶，附加力偶的力偶矩等于【原力对新作用点】的矩。5、力偶使物体绕其作用面内任一点的转动效果，是与矩心的位置【开关】，这个效果完全由【力偶矩】来确定。6、力与【力偶】分别为力学中的两个基本要素。7、当有摩擦时，接触面的约束反力由两个分量组成，即【正压力】和切向摩擦力。8、在结构体系中能限制体系【自由度】的约束，成为必要约束。9、如连接两个刚片的两根链杆不在刚片上相交，则两链杆的交点处，形成一个【虚铰】；其位置是变化的，因此又称【瞬铰】。10、铰接【三角形】是最基本的几何不变体系。三、计算题1、作如图1所示多跨梁各段的受力图。42、桥墩所受的力如图2所示，求力系向O点简化的结果，并求合力作用点的位置。已知FP=2740KN，G=5280KN,FQ=140KN,FT=193KN,M=5125KN.m。3、如图3所示，简支梁中受力Fp作用，已知Fp=20KN，求支座A和B的反力。54、如图4所示，试分析图示结构体系的几何组成。5、三铰拱桥如图5所示。已知FQ=300KN，L=32m，h=10m。求支座A和B的反力。6、求图6所示物体系统的支座反力。67、判断图7中物体能否平衡？并求物体所受摩擦力的大小和方向。（1）图7（a）物体重G=200N，拉力Fp=5N，Fs=0.25；（2）图7（b）物体重G=20N，压力Fp=50N，Fs=0.3。7形成性考核答案二作业2一、选择题1、在一对【大小相等、方向相反】位于杆件的纵向平面内的力偶作用下，杆件将产生弯曲变形，杆的轴线由直线弯曲成曲线。2、截面法计算静定平面桁架，其所取脱离体上的未知轴力数一般不超过【3】个。3、圆截面杆受力如图1所示，使杆发生弯曲变形的是【力偶M1】4、如图2所示各梁中|M|为最小者是图【D】5、关于平面弯曲，下列说法中错误的是【具有纵向对称平面的梁发生的弯曲为平面弯曲】6、简支梁受力如图3所示，下述正确的是【Fqc（左）=Fqc（右）+F,Mc（左）=Mc（右）】7、简支梁受力如图4所示，则下述正确的是【Fqc（左）=Fqc（右），Mc（左）=Mc（右）—M】8、图5中各杆，发生纯五转变形的杆是图【B】9、截面法求杆件界面内力的三个主要步骤顺序为【取分离体、画受力图、列平衡方程】10、作刚架内力图规定，弯矩图画在杆件的【受拉一侧】8二、填空题1、杆件变形的基本形式有【挤压、剪切、扭转和弯曲】2、圆轴扭转变形时横截面上的内力成为【扭矩】，用【T】表示，内力的正负号规定是【—】为正，反之为负。3、轴力是指沿着【杆轴线】的内力。4、平行于梁横截面的内力是【轴力】，作用面与梁横截面垂直的内力偶是【弯矩】。5、桁架中内力为零的杆件成为【零杆】。6、无外力作用的梁段上，其剪力图为【水平线】，弯矩图为【斜直线】。7、均布荷载作用的梁段上，其剪力图为【斜直线】，弯矩图为【抛物线】。8、在集中力作用...
