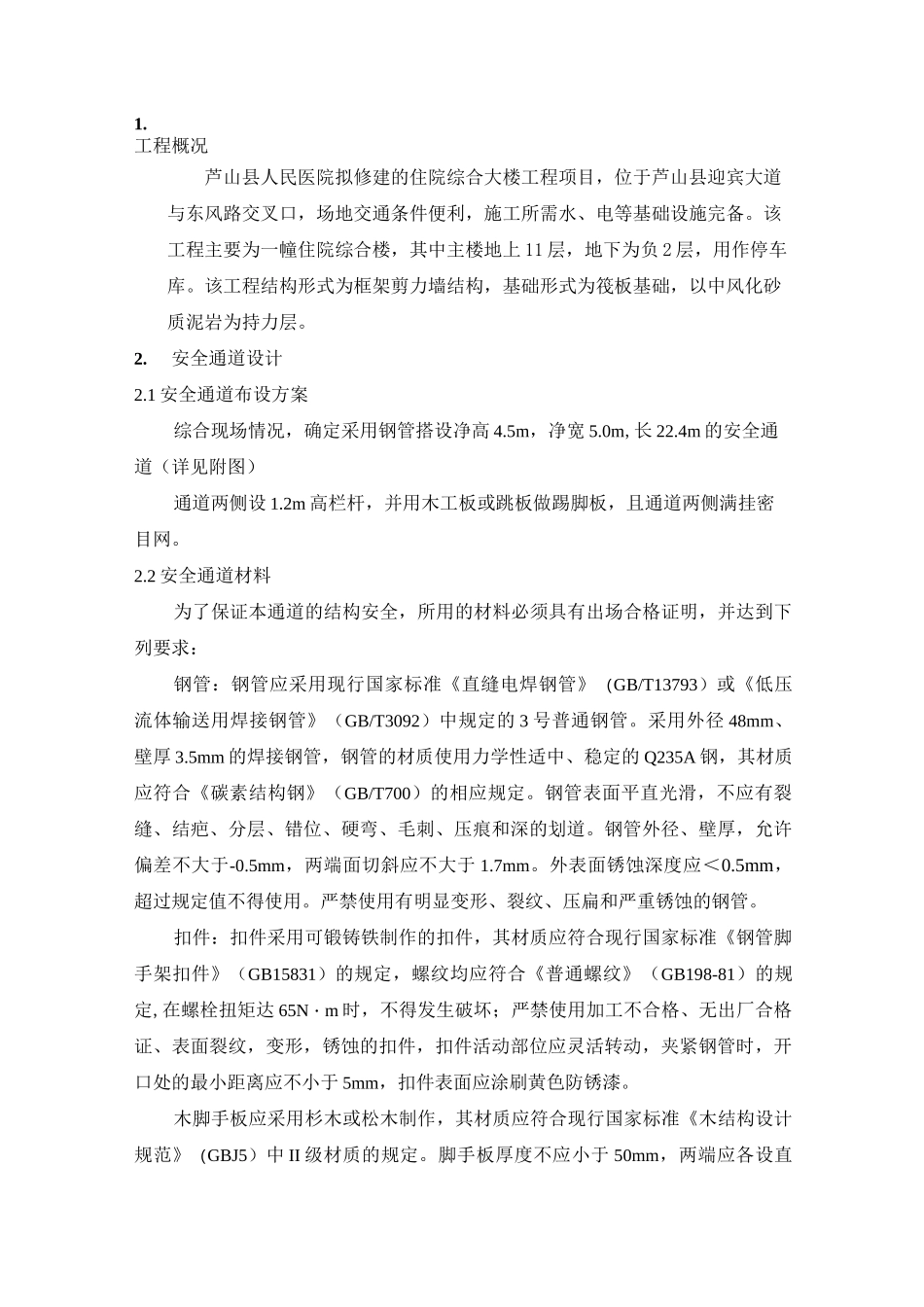

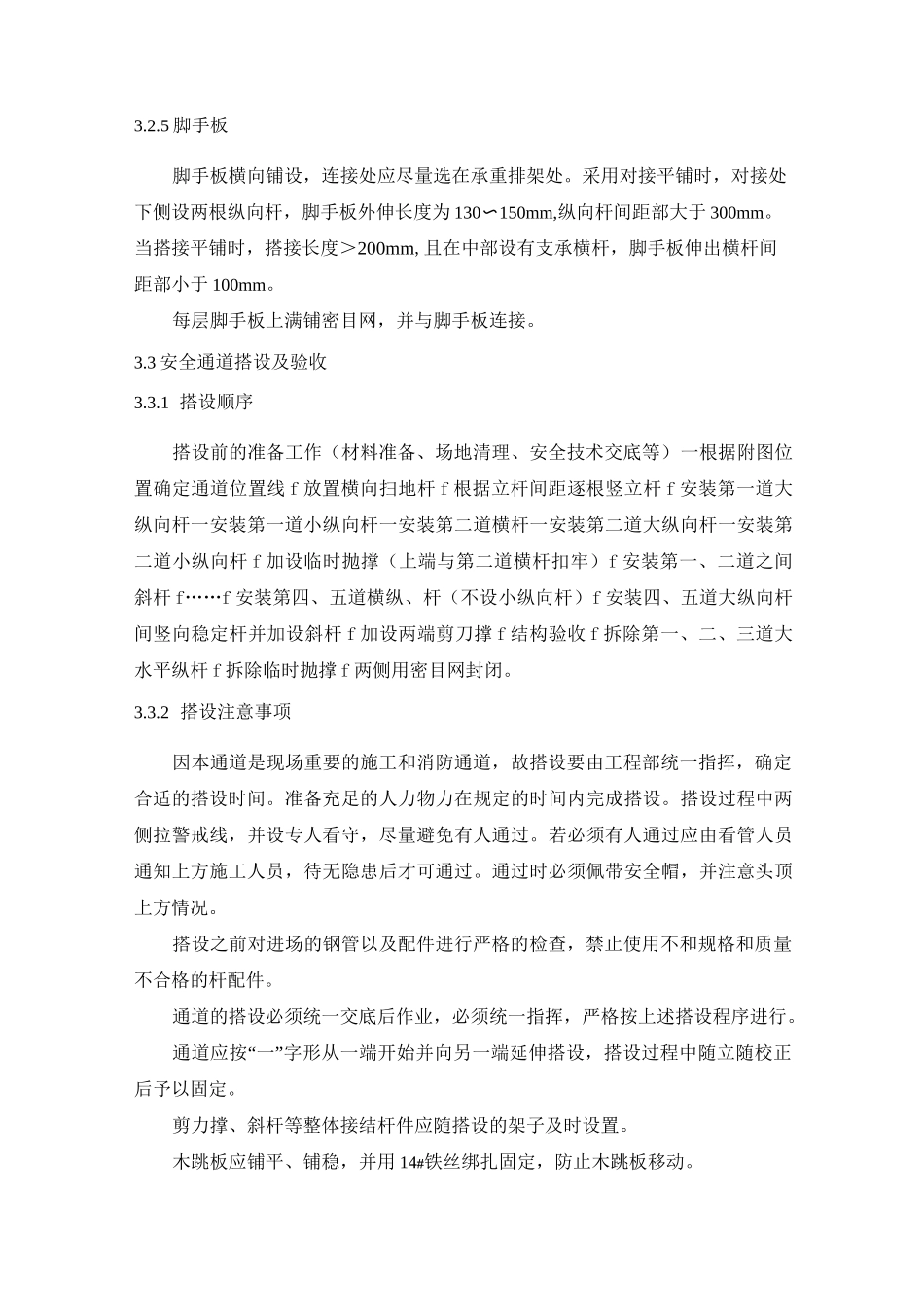

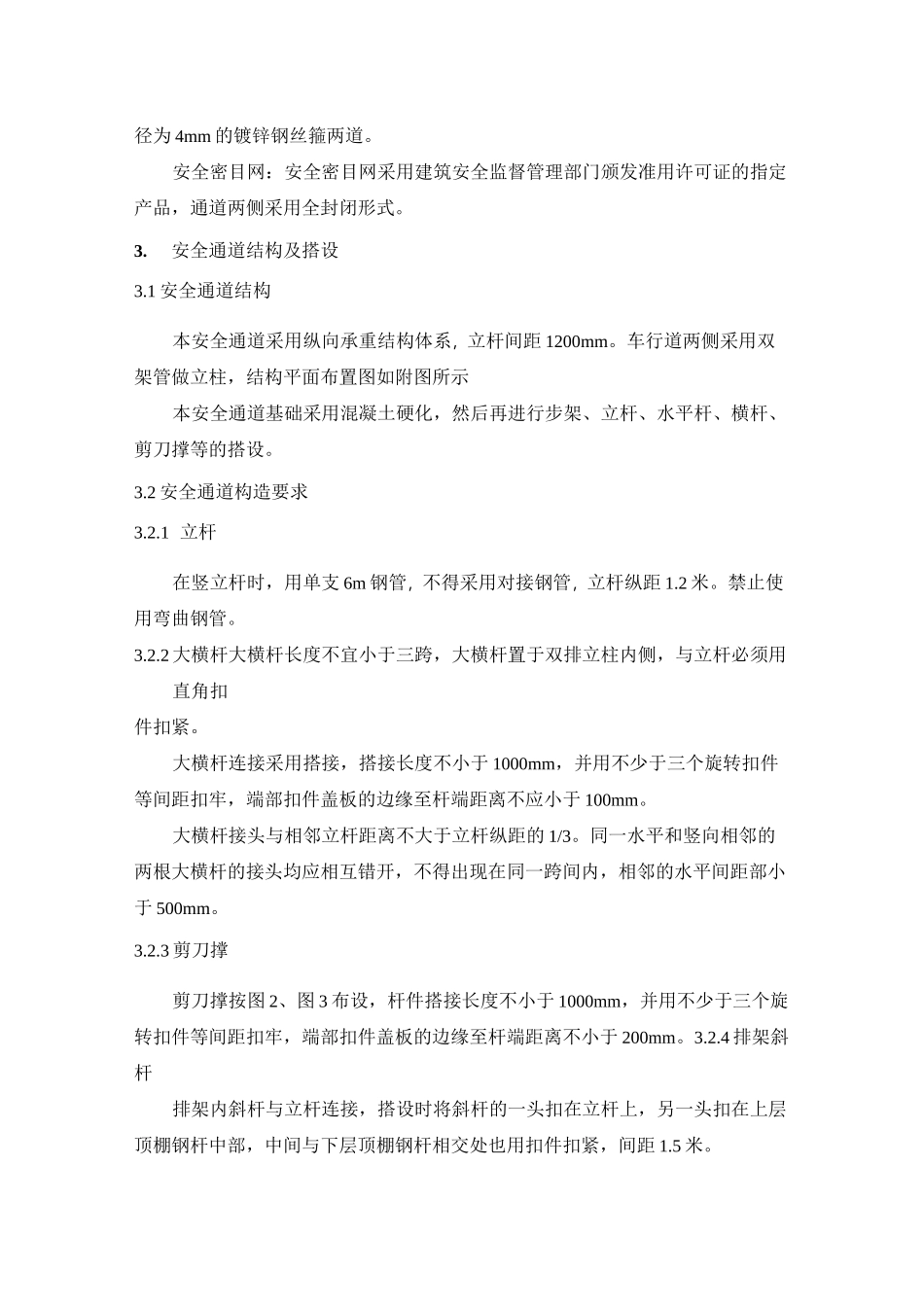

1.工程概况芦山县人民医院拟修建的住院综合大楼工程项目，位于芦山县迎宾大道与东风路交叉口，场地交通条件便利，施工所需水、电等基础设施完备。该工程主要为一幢住院综合楼，其中主楼地上11层，地下为负2层，用作停车库。该工程结构形式为框架剪力墙结构，基础形式为筏板基础，以中风化砂质泥岩为持力层。2.安全通道设计2.1安全通道布设方案综合现场情况，确定采用钢管搭设净高4.5m，净宽5.0m,长22.4m的安全通道（详见附图）通道两侧设1.2m高栏杆，并用木工板或跳板做踢脚板，且通道两侧满挂密目网。2.2安全通道材料为了保证本通道的结构安全，所用的材料必须具有出场合格证明，并达到下列要求：钢管：钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管。采用外径48mm、壁厚3.5mm的焊接钢管，钢管的材质使用力学性适中、稳定的Q235A钢，其材质应符合《碳素结构钢》（GB/T700）的相应规定。钢管表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚，允许偏差不大于-0.5mm，两端面切斜应不大于1.7mm。外表面锈蚀深度应＜0.5mm，超过规定值不得使用。严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管。扣件：扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，螺纹均应符合《普通螺纹》（GB198-81）的规定,在螺栓扭矩达65N・m时，不得发生破坏；严禁使用加工不合格、无出厂合格证、表面裂纹，变形，锈蚀的扣件，扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于5mm，扣件表面应涂刷黄色防锈漆。木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中II级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。安全密目网：安全密目网采用建筑安全监督管理部门颁发准用许可证的指定产品，通道两侧采用全封闭形式。3.安全通道结构及搭设3.1安全通道结构本安全通道采用纵向承重结构体系，立杆间距1200mm。车行道两侧采用双架管做立柱，结构平面布置图如附图所示本安全通道基础采用混凝土硬化，然后再进行步架、立杆、水平杆、横杆、剪刀撑等的搭设。3.2安全通道构造要求3.2.1立杆在竖立杆时，用单支6m钢管，不得采用对接钢管，立杆纵距1.2米。禁止使用弯曲钢管。3.2.2大横杆大横杆长度不宜小于三跨，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆连接采用搭接，搭接长度不小于1000mm，并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边缘至杆端距离不应小于100mm。大横杆接头与相邻立杆距离不大于立杆纵距的1/3。同一水平和竖向相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，相邻的水平间距部小于500mm。3.2.3剪刀撑剪刀撑按图2、图3布设，杆件搭接长度不小于1000mm，并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边缘至杆端距离不小于200mm。3.2.4排架斜杆排架内斜杆与立杆连接，搭设时将斜杆的一头扣在立杆上，另一头扣在上层顶棚钢杆中部，中间与下层顶棚钢杆相交处也用扣件扣紧，间距1.5米。3.2.5脚手板脚手板横向铺设，连接处应尽量选在承重排架处。采用对接平铺时，对接处下侧设两根纵向杆，脚手板外伸长度为130〜150mm,纵向杆间距部大于300mm。当搭接平铺时，搭接长度＞200mm,且在中部设有支承横杆，脚手板伸出横杆间距部小于100mm。每层脚手板上满铺密目网，并与脚手板连接。3.3安全通道搭设及验收3.3.1搭设顺序搭设前的准备工作（材料准备、场地清理、安全技术交底等）一根据附图位置确定通道位置线f放置横向扫地杆f根据立杆间距逐根竖立杆f安装第一道大纵向杆一安装第一道小纵向杆一安装第二道横杆一安装第二道大纵向杆一安装第二道小纵向杆f加设临时抛撑（上端与第二道横杆扣牢）f安装第一、二道之间斜杆f……f安装第四、五道横纵、杆（不设小纵向杆）f安装四、五道大纵向杆间竖向稳定杆并加设斜杆f加设两端剪刀撑f结构验收f拆除第一、二、三道大水平纵杆f拆除临时抛撑f两侧用密目网封闭。3.3.2搭设注意事项因本通...
