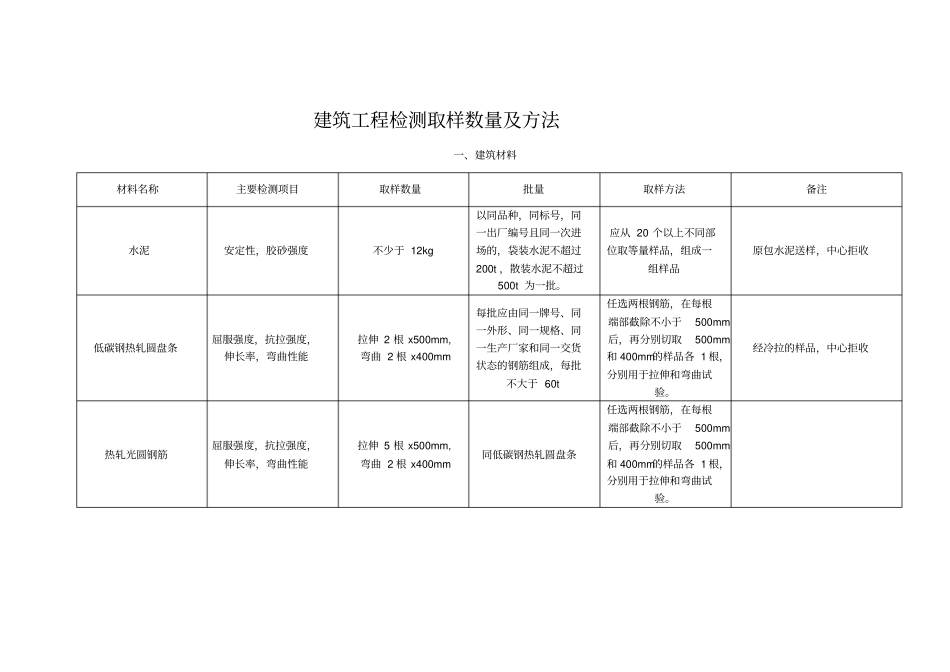

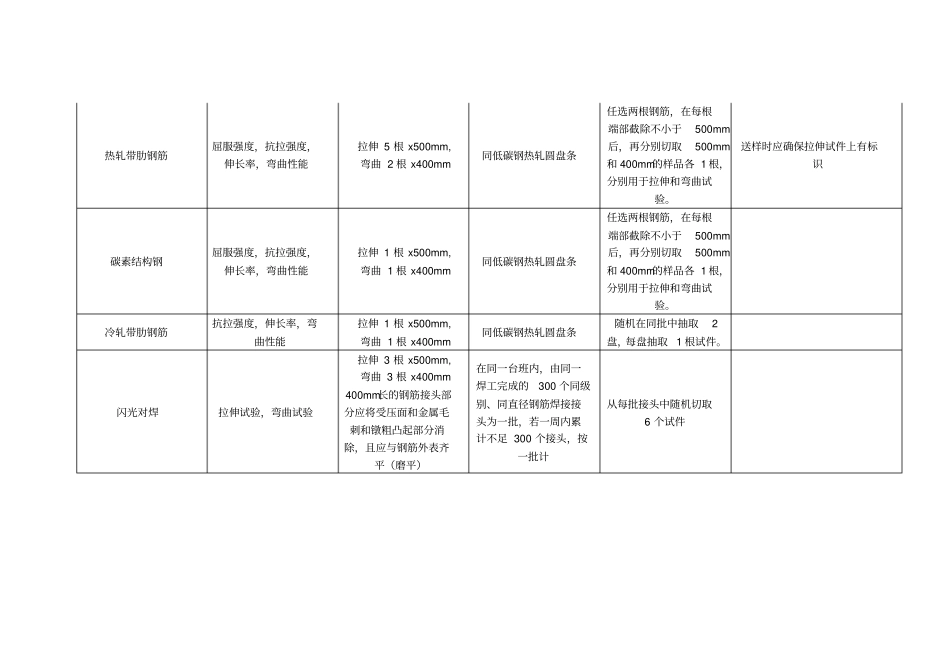

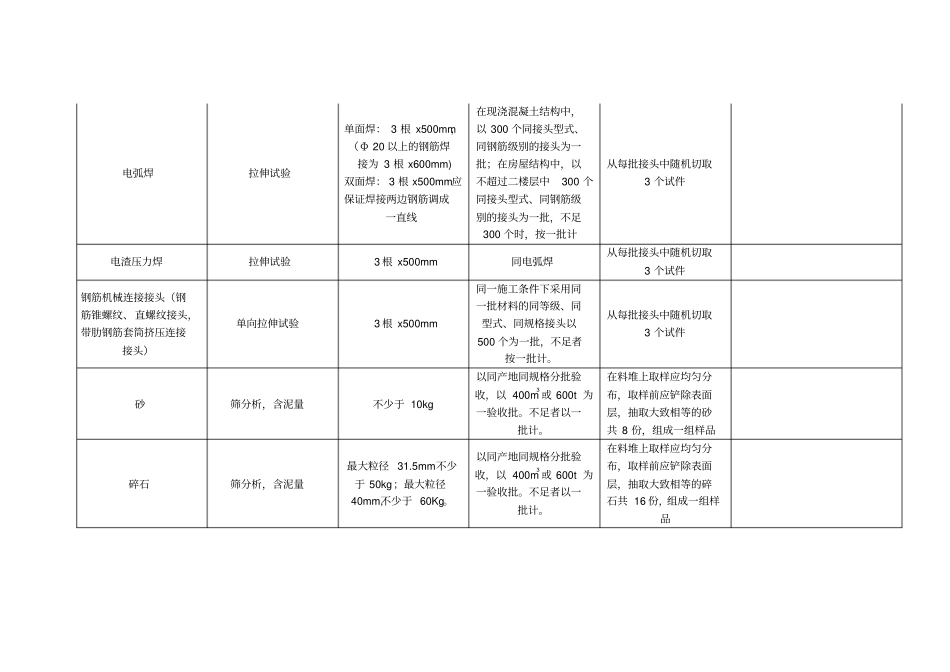

建筑工程检测取样数量及方法一、建筑材料材料名称主要检测项目取样数量批量取样方法备注水泥安定性，胶砂强度不少于12kg以同品种，同标号，同一出厂编号且同一次进场的，袋装水泥不超过200t，散装水泥不超过500t为一批。应从20个以上不同部位取等量样品，组成一组样品原包水泥送样，中心拒收低碳钢热轧圆盘条屈服强度，抗拉强度，伸长率，弯曲性能拉伸2根x500mm,弯曲2根x400mm每批应由同一牌号、同一外形、同一规格、同一生产厂家和同一交货状态的钢筋组成，每批不大于60t任选两根钢筋，在每根端部截除不小于500mm后，再分别切取500mm和400mm的样品各1根，分别用于拉伸和弯曲试验。经冷拉的样品，中心拒收热轧光圆钢筋屈服强度，抗拉强度，伸长率，弯曲性能拉伸5根x500mm,弯曲2根x400mm同低碳钢热轧圆盘条任选两根钢筋，在每根端部截除不小于500mm后，再分别切取500mm和400mm的样品各1根，分别用于拉伸和弯曲试验。热轧带肋钢筋屈服强度，抗拉强度，伸长率，弯曲性能拉伸5根x500mm,弯曲2根x400mm同低碳钢热轧圆盘条任选两根钢筋，在每根端部截除不小于500mm后，再分别切取500mm和400mm的样品各1根，分别用于拉伸和弯曲试验。送样时应确保拉伸试件上有标识碳素结构钢屈服强度，抗拉强度，伸长率，弯曲性能拉伸1根x500mm,弯曲1根x400mm同低碳钢热轧圆盘条任选两根钢筋，在每根端部截除不小于500mm后，再分别切取500mm和400mm的样品各1根，分别用于拉伸和弯曲试验。冷轧带肋钢筋抗拉强度，伸长率，弯曲性能拉伸1根x500mm,弯曲1根x400mm同低碳钢热轧圆盘条随机在同批中抽取2盘，每盘抽取1根试件。闪光对焊拉伸试验，弯曲试验拉伸3根x500mm,弯曲3根x400mm400mm长的钢筋接头部分应将受压面和金属毛刺和镦粗凸起部分消除，且应与钢筋外表齐平（磨平）在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头为一批，若一周内累计不足300个接头，按一批计从每批接头中随机切取6个试件电弧焊拉伸试验单面焊：3根x500mm，（Φ20以上的钢筋焊接为3根x600mm)双面焊：3根x500mm应保证焊接两边钢筋调成一直线在现浇混凝土结构中，以300个同接头型式、同钢筋级别的接头为一批；在房屋结构中，以不超过二楼层中300个同接头型式、同钢筋级别的接头为一批，不足300个时，按一批计从每批接头中随机切取3个试件电渣压力焊拉伸试验3根x500mm同电弧焊从每批接头中随机切取3个试件钢筋机械连接接头（钢筋锥螺纹、直螺纹接头，带肋钢筋套筒挤压连接接头）单向拉伸试验3根x500mm同一施工条件下采用同一批材料的同等级、同型式、同规格接头以500个为一批，不足者按一批计。从每批接头中随机切取3个试件砂筛分析，含泥量不少于10kg以同产地同规格分批验收，以400m3或600t为一验收批。不足者以一批计。在料堆上取样应均匀分布，取样前应铲除表面层，抽取大致相等的砂共8份，组成一组样品碎石筛分析，含泥量最大粒径31.5mm不少于50kg；最大粒径40mm,不少于60Kg。以同产地同规格分批验收，以400m3或600t为一验收批。不足者以一批计。在料堆上取样应均匀分布，取样前应铲除表面层，抽取大致相等的碎石共16份，组成一组样品烧结普通砖抗压强度10块（已制样）以同规格、材料、强度和同一工艺生产的15万块为一批，不足15万块亦为一批。制样方法见检测注意事项说明1.1用水泥净浆烧结多孔砖抗压强度10块（已制样）以同规格、材料、强度和同一工艺生产的15万块为一批，不足15万块亦为一批。制样方法见检测注意事项说明1.2用水泥净浆烧结空心砖和空心砌块抗压强度10块（已制样）以同规格、材料、强度和同一工艺生产的15万块为一批，不足15万块亦为一批。制样方法同烧结多孔砖用水泥净浆混凝土小型空心砌块抗压强度5块（已制样）以同一种原材料配制成的相同外观质量等级、强度等级和同一工艺生产的10000块为一批，不足10000块亦为一批制样方法同烧结多孔砖，孔不要封蒸压加气混凝土砌块抗压强度3组，每组3块同品种、同规格、同等级的砌块，以10000块为一批，不足10000块亦为一批。随机抽取制品。沿制品膨胀方向中心部分上、中、下顺序锯取一组边长为100mm的立方体试件，上块上表面距离制品顶面30mm，中块在制品中心...
