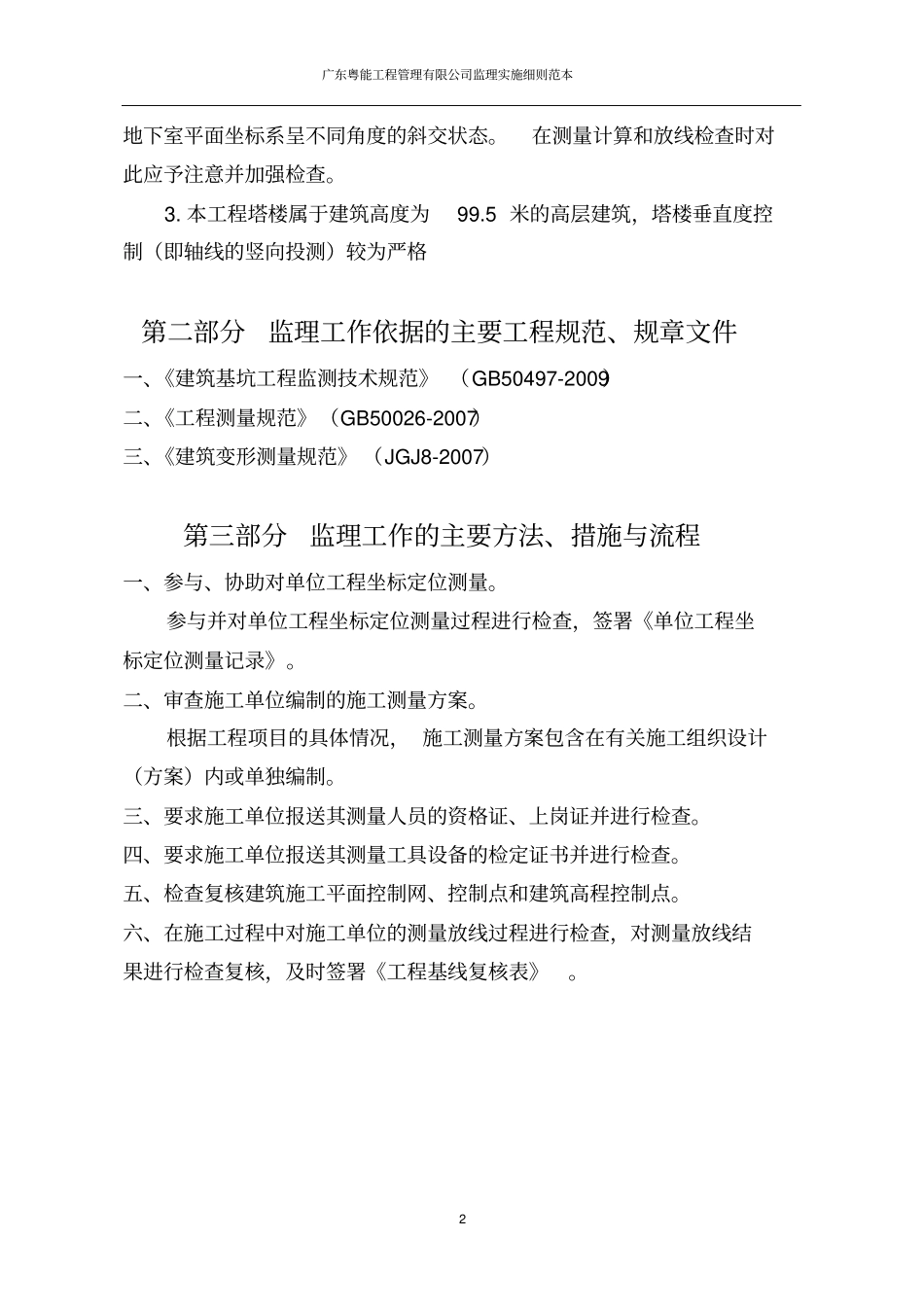

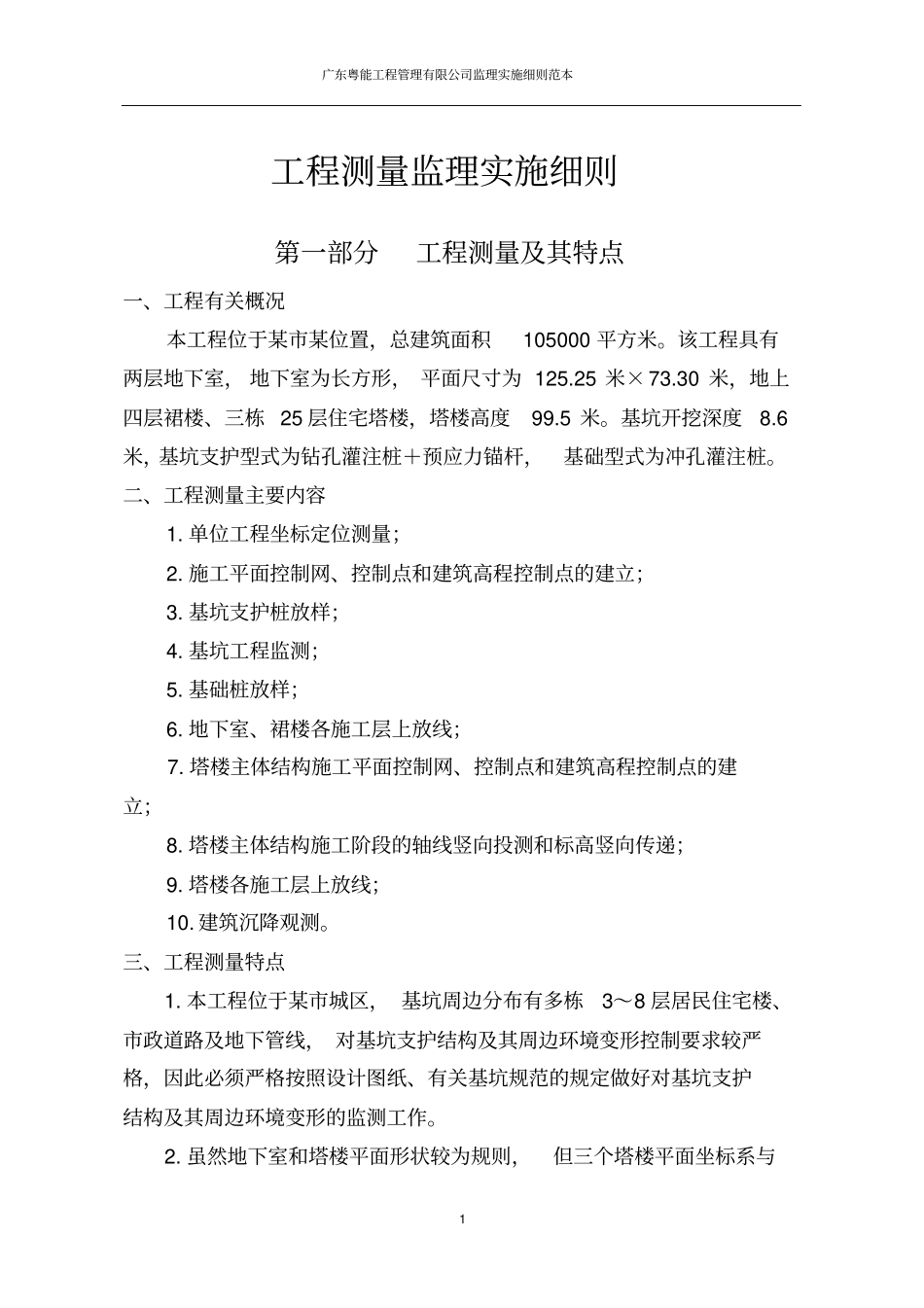

广东粤能工程管理有限公司GuangdongYuenengProjectManagementCo.,Ltd.工程项目名称工程测量监理实施细则编制审批项目监理部名称年月广东粤能工程管理有限公司监理实施细则范本1工程测量监理实施细则第一部分工程测量及其特点一、工程有关概况本工程位于某市某位置，总建筑面积105000平方米。该工程具有两层地下室，地下室为长方形，平面尺寸为125.25米×73.30米，地上四层裙楼、三栋25层住宅塔楼，塔楼高度99.5米。基坑开挖深度8.6米，基坑支护型式为钻孔灌注桩＋预应力锚杆，基础型式为冲孔灌注桩。二、工程测量主要内容1.单位工程坐标定位测量；2.施工平面控制网、控制点和建筑高程控制点的建立；3.基坑支护桩放样；4.基坑工程监测；5.基础桩放样；6.地下室、裙楼各施工层上放线；7.塔楼主体结构施工平面控制网、控制点和建筑高程控制点的建立；8.塔楼主体结构施工阶段的轴线竖向投测和标高竖向传递；9.塔楼各施工层上放线；10.建筑沉降观测。三、工程测量特点1.本工程位于某市城区，基坑周边分布有多栋3～8层居民住宅楼、市政道路及地下管线，对基坑支护结构及其周边环境变形控制要求较严格，因此必须严格按照设计图纸、有关基坑规范的规定做好对基坑支护结构及其周边环境变形的监测工作。2.虽然地下室和塔楼平面形状较为规则，但三个塔楼平面坐标系与广东粤能工程管理有限公司监理实施细则范本2地下室平面坐标系呈不同角度的斜交状态。在测量计算和放线检查时对此应予注意并加强检查。3.本工程塔楼属于建筑高度为99.5米的高层建筑，塔楼垂直度控制（即轴线的竖向投测）较为严格第二部分监理工作依据的主要工程规范、规章文件一、《建筑基坑工程监测技术规范》（GB50497-2009）二、《工程测量规范》（GB50026-2007）三、《建筑变形测量规范》（JGJ8-2007）第三部分监理工作的主要方法、措施与流程一、参与、协助对单位工程坐标定位测量。参与并对单位工程坐标定位测量过程进行检查，签署《单位工程坐标定位测量记录》。二、审查施工单位编制的施工测量方案。根据工程项目的具体情况，施工测量方案包含在有关施工组织设计（方案）内或单独编制。三、要求施工单位报送其测量人员的资格证、上岗证并进行检查。四、要求施工单位报送其测量工具设备的检定证书并进行检查。五、检查复核建筑施工平面控制网、控制点和建筑高程控制点。六、在施工过程中对施工单位的测量放线过程进行检查，对测量放线结果进行检查复核，及时签署《工程基线复核表》。广东粤能工程管理有限公司监理实施细则范本3第四部分施工规定与技术要求（即控制要点和目标值）一、一般规定1.施工测量前，应收集有关测量资料，熟悉施工设计图纸，明确施工要求，制定施工测量方案。2.大中型的施工项目，应先建立场区控制网，再分别建立建筑物施工控制网；小规模或精度高的独立施工项目，可直接布设建筑物施工控制网。3.建筑物施工控制网，应根据场区控制网进行定位、定向和起算；控制网的坐标轴，应与工程设计所采用的主副轴线一致；建筑物的±0高程面，应根据场区水准点测设。4.控制网点，应根据设计总平面图和施工总布置图布设，并满足建筑物施工测设的需要。二、建筑物施工控制网1.建筑物施工控制网，应根据建筑物的设计形式和特点，布设成十字轴线或矩形控制网。民用建筑物施工控制网也可根据建筑红线定位。2.建筑物施工平面控制网，应根据建筑物的分布、结构、高度、基础埋深和机械设备传动的连接方式、生产工艺的连续程度，分别布设一级或二级控制网。其主要技术要求，应符合表1的规定。表1建筑施工平面控制网的主要技术要求等级边长相对中误差测角中误差一级≤1/300007”/n二级≤1/1500015”/n注：n为建筑物结构的跨数。3.建筑物施工平面控制网的建立，应符合下列规定：（1）控制点，应选在通视良好、土质坚实、利于长期保存、便于施工放样的地方。广东粤能工程管理有限公司监理实施细则范本4（2）控制网加密的指示桩，宜选在建筑物行列线或主要设备中心线方向上。（3）主要的控制网点和主要设备中心线端点，应埋设固定标桩。（4）控制网轴线起始点的定位误差，不应大于2cm。（5）水平角观测的测回数，应根据表2...
