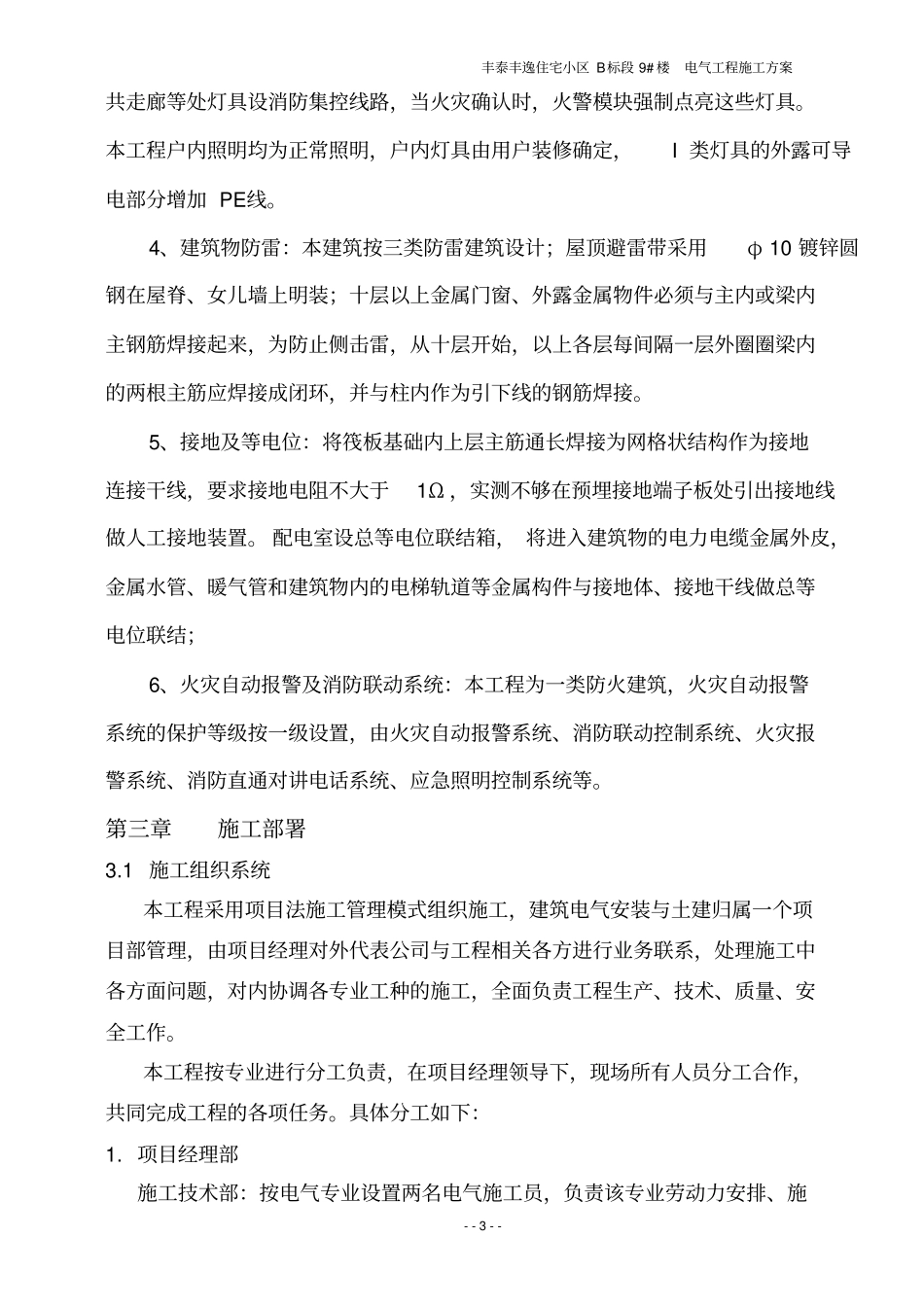

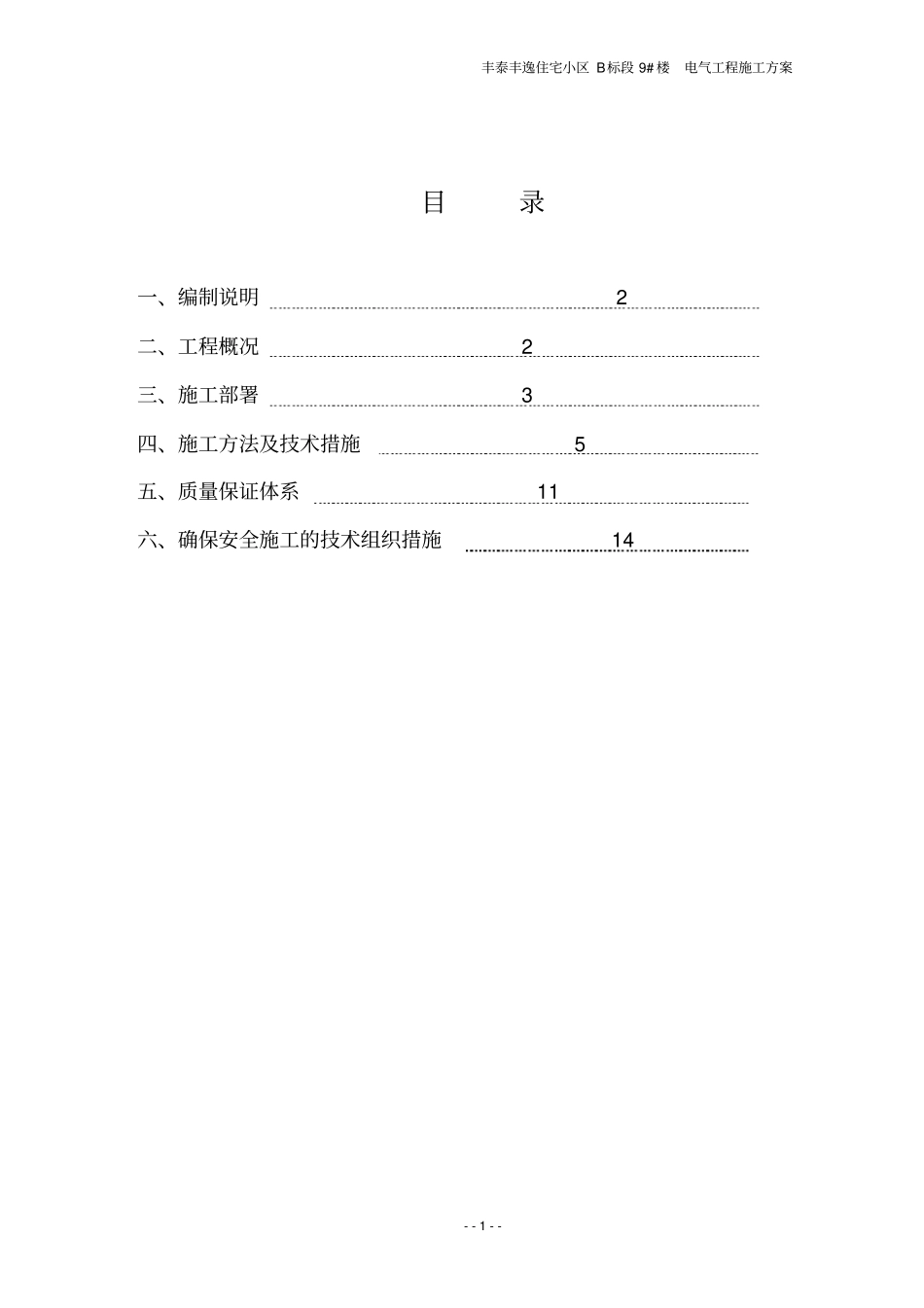

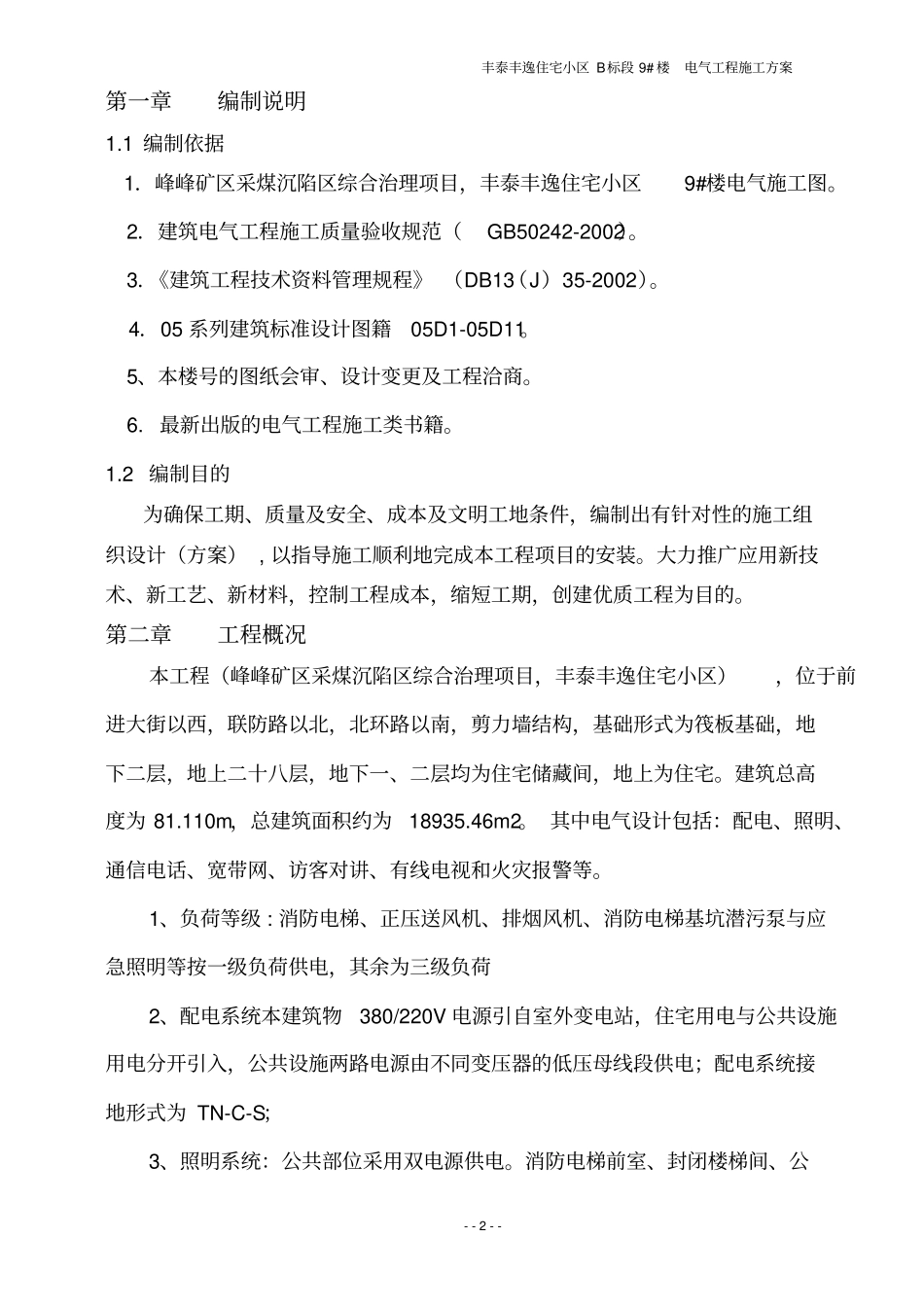

丰泰丰逸住宅小区B标段9#楼电气工程施工方案--1--目录一、编制说明2二、工程概况2三、施工部署3四、施工方法及技术措施5五、质量保证体系11六、确保安全施工的技术组织措施14丰泰丰逸住宅小区B标段9#楼电气工程施工方案--2--第一章编制说明1.1编制依据1．峰峰矿区采煤沉陷区综合治理项目，丰泰丰逸住宅小区9#楼电气施工图。2．建筑电气工程施工质量验收规范（GB50242-2002）。3．《建筑工程技术资料管理规程》（DB13（J）35-2002）。4．05系列建筑标准设计图籍05D1-05D11。5、本楼号的图纸会审、设计变更及工程洽商。6.最新出版的电气工程施工类书籍。1.2编制目的为确保工期、质量及安全、成本及文明工地条件，编制出有针对性的施工组织设计（方案）,以指导施工顺利地完成本工程项目的安装。大力推广应用新技术、新工艺、新材料，控制工程成本，缩短工期，创建优质工程为目的。第二章工程概况本工程（峰峰矿区采煤沉陷区综合治理项目，丰泰丰逸住宅小区），位于前进大街以西，联防路以北，北环路以南，剪力墙结构，基础形式为筏板基础，地下二层，地上二十八层，地下一、二层均为住宅储藏间，地上为住宅。建筑总高度为81.110m，总建筑面积约为18935.46m2。其中电气设计包括：配电、照明、通信电话、宽带网、访客对讲、有线电视和火灾报警等。1、负荷等级:消防电梯、正压送风机、排烟风机、消防电梯基坑潜污泵与应急照明等按一级负荷供电，其余为三级负荷2、配电系统本建筑物380/220V电源引自室外变电站，住宅用电与公共设施用电分开引入，公共设施两路电源由不同变压器的低压母线段供电；配电系统接地形式为TN-C-S；3、照明系统：公共部位采用双电源供电。消防电梯前室、封闭楼梯间、公丰泰丰逸住宅小区B标段9#楼电气工程施工方案--3--共走廊等处灯具设消防集控线路，当火灾确认时，火警模块强制点亮这些灯具。本工程户内照明均为正常照明，户内灯具由用户装修确定，I类灯具的外露可导电部分增加PE线。4、建筑物防雷：本建筑按三类防雷建筑设计；屋顶避雷带采用φ10镀锌圆钢在屋脊、女儿墙上明装；十层以上金属门窗、外露金属物件必须与主内或梁内主钢筋焊接起来，为防止侧击雷，从十层开始，以上各层每间隔一层外圈圈梁内的两根主筋应焊接成闭环，并与柱内作为引下线的钢筋焊接。5、接地及等电位：将筏板基础内上层主筋通长焊接为网格状结构作为接地连接干线，要求接地电阻不大于1Ω，实测不够在预埋接地端子板处引出接地线做人工接地装置。配电室设总等电位联结箱，将进入建筑物的电力电缆金属外皮，金属水管、暖气管和建筑物内的电梯轨道等金属构件与接地体、接地干线做总等电位联结；6、火灾自动报警及消防联动系统：本工程为一类防火建筑，火灾自动报警系统的保护等级按一级设置，由火灾自动报警系统、消防联动控制系统、火灾报警系统、消防直通对讲电话系统、应急照明控制系统等。第三章施工部署3.1施工组织系统本工程采用项目法施工管理模式组织施工，建筑电气安装与土建归属一个项目部管理，由项目经理对外代表公司与工程相关各方进行业务联系，处理施工中各方面问题，对内协调各专业工种的施工，全面负责工程生产、技术、质量、安全工作。本工程按专业进行分工负责，在项目经理领导下，现场所有人员分工合作，共同完成工程的各项任务。具体分工如下：1.项目经理部施工技术部：按电气专业设置两名电气施工员，负责该专业劳动力安排、施丰泰丰逸住宅小区B标段9#楼电气工程施工方案--4--工技术管理工作及工种间协调工作。质量安全员：负责各专业工种施工质量的检验、监督，有关标准、规范的贯彻执行和安全措施的落实、检查工作。材料管理员：负责材料、设备的采购申报、接受及现场的保管、发放工作。工程资料员：负责资料和施工图纸的收发、整理和保管工作。2.现场施工班组电工班：负责电线管预埋、桥架安装、照明和动力系统等线路敷设安装及电气设备的安装工作。焊工班：负责各类支架及有关设备的焊接工作。3.2现场管理方法现场以项目法组织施工。项目法施工是我国施工企业根据经营战略和内外条件，按照企业项目的内在规律，通过对生产诸要素的优化配置与动态管理，实现项目...
