建设工程围墙施工方案模板VIP免费

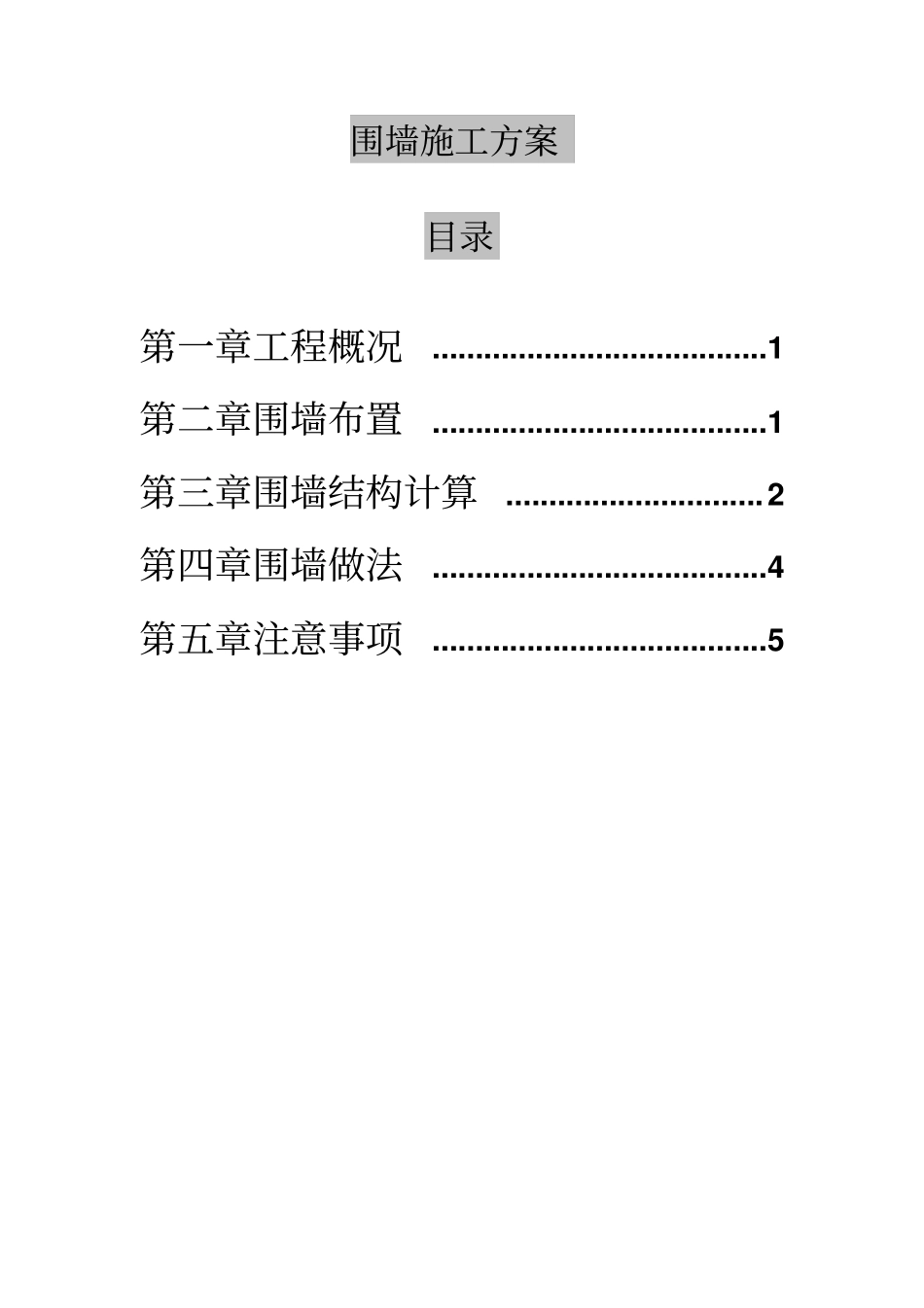

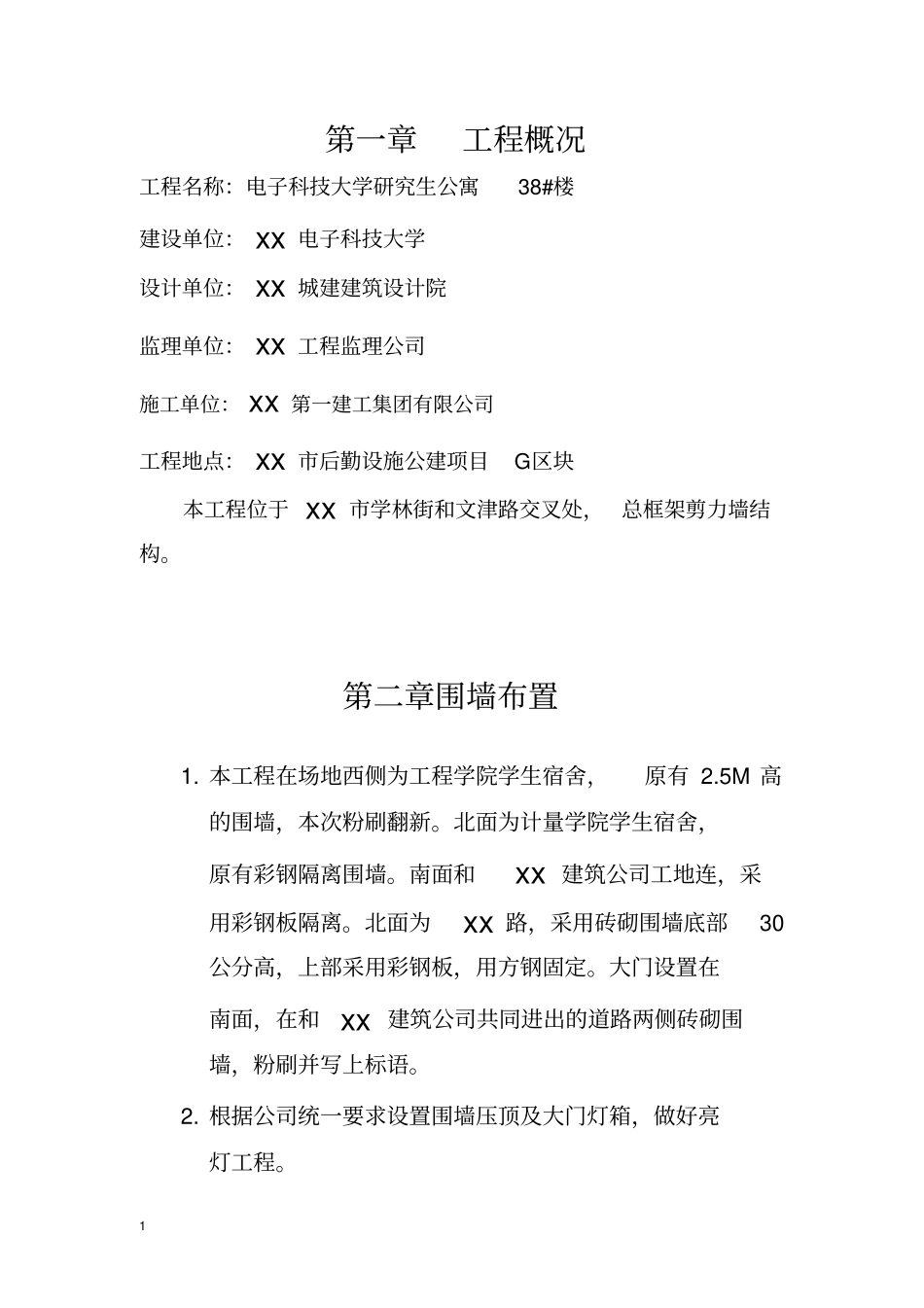

围墙施工方案目录第一章工程概况.......................................1第二章围墙布置.......................................1第三章围墙结构计算..............................2第四章围墙做法.......................................4第五章注意事项.......................................51第一章工程概况工程名称：电子科技大学研究生公寓38#楼建设单位：xx电子科技大学设计单位：xx城建建筑设计院监理单位：xx工程监理公司施工单位：xx第一建工集团有限公司工程地点：xx市后勤设施公建项目G区块本工程位于xx市学林街和文津路交叉处，总框架剪力墙结构。第二章围墙布置1.本工程在场地西侧为工程学院学生宿舍，原有2.5M高的围墙，本次粉刷翻新。北面为计量学院学生宿舍，原有彩钢隔离围墙。南面和xx建筑公司工地连，采用彩钢板隔离。北面为xx路，采用砖砌围墙底部30公分高，上部采用彩钢板，用方钢固定。大门设置在南面，在和xx建筑公司共同进出的道路两侧砖砌围墙，粉刷并写上标语。2.根据公司统一要求设置围墙压顶及大门灯箱，做好亮灯工程。2第三章围墙结构计算1、墙体抗倾覆稳定性验算（几何尺寸如图）H=b2/k·Ψ=17x0.242/1.12x0.3=2.9(m)>2.5m符合要求式中：K-抗倾覆安全系数，该墙厚240，取K=1.12；Ψ-风荷载，根据当地基本风压取Ψ=0.3KN/㎡h-砖墙砌筑允许自由高度-砖砌体重度b—墙厚2、高厚比验算（几何尺寸如附图）墙截面几何尺寸如附图截面积A=5000×240+240×120=1228800mm2重心轴Y1=∑（AiYi）/A=(5000×240×120+120×240×300)÷1228800=124mm附图二3Y2=360－124=236mm惯性矩I=∑(I0+Aa2)=1/12×5000×2403+5000×240×(124-120)2+1/12×240×1203×(236-60)2=1.628×1011mm4回转半径i=(I/A)1/2=(1.628×1011/1228800)1/2=364mm墙身折算厚度ht=3.5i=364×3.5=1274mm②、整片墙高厚比验算取H0=H=2.5m高厚比β=H0/ht=2.5/1.274=1.96取μ1=1.2μ2=1μ1μ2[β]=1.2×1×24=28.8﹥1.96符合要求③、壁柱间墙高厚比验算（按刚性方案计算）H0=0.4s+0.2H=2+0.5=2.5m高厚比β=2.5/0.24=10.4﹤28.8符合要求④地基土承载力验算墙体自重N=[2.5×0.24+0.36×(0.06+0.12)]×17+0.56×0.3×23=15.17KN﹤fk式中：fk—地基土承载力标准值4第四章围墙做法1、挖土后将素土夯实。2、采用毛石基础，M5混合砂浆砌筑。3.围墙采用M10标准砖，M5混合砂浆砌筑。4.主大门砖柱为500*500MM，高5M标准砖水泥砂浆砌筑。5.每5米设一围墙砖柱。6.围墙双面粉刷。自然地平标高毛石基础砖砌体5第五章注意事项1、严禁靠围墙堆放砂石等散料。2、严防围墙基础遭受雨水强烈冲刷。
