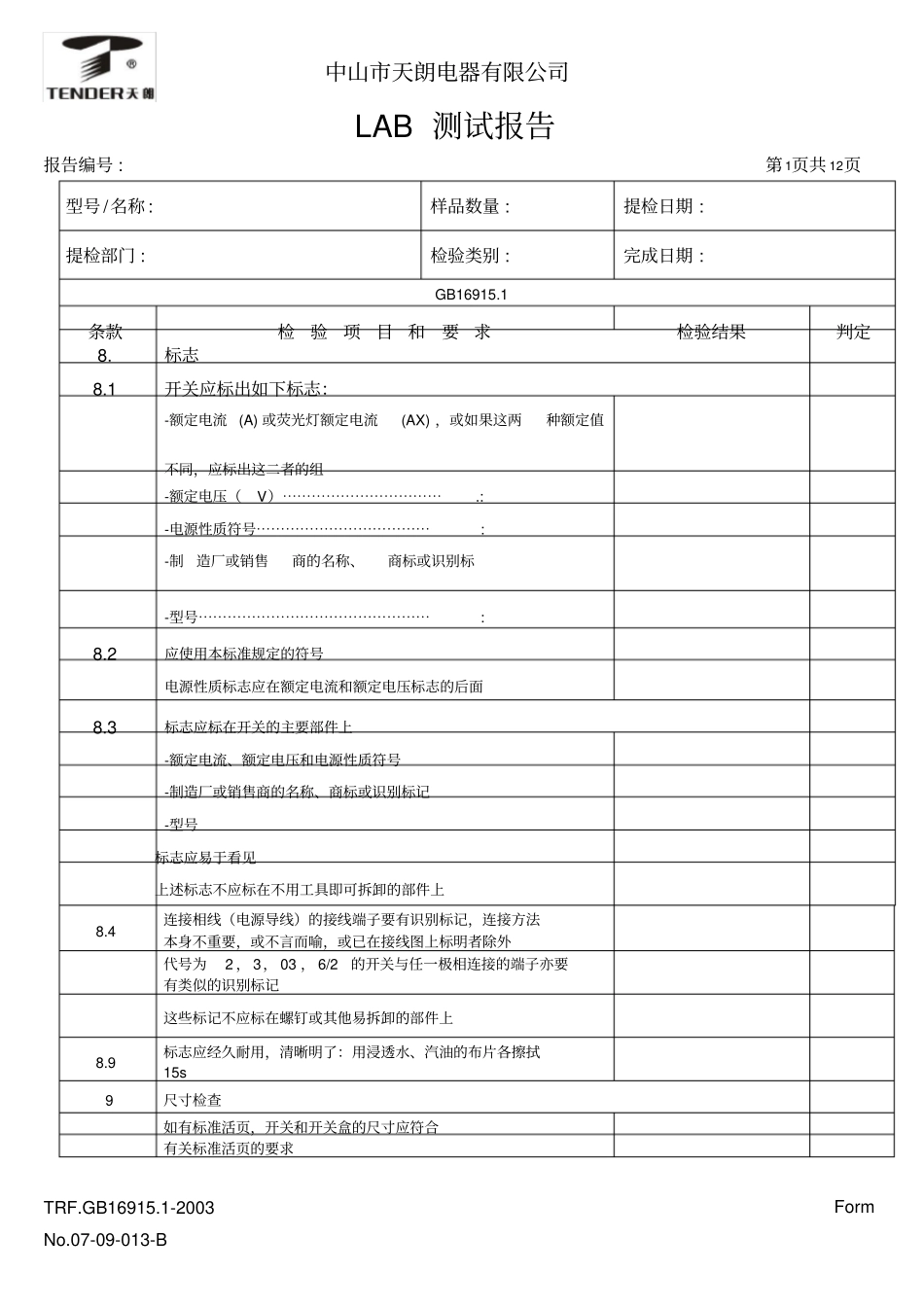

中山市天朗电器有限公司LAB测试报告报告编号:第1页共12页TRF.GB16915.1-2003FormNo.07-09-013-B型号/名称:样品数量:提检日期:提检部门:检验类别:完成日期:GB16915.1条款检验项目和要求检验结果判定8.标志8.1开关应标出如下标志：-额定电流(A)或荧光灯额定电流(AX)，或如果这两种额定值不同，应标出这二者的组-额定电压（V）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.:-电源性质符号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯:-制造厂或销售商的名称、商标或识别标-型号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯:8.2应使用本标准规定的符号电源性质标志应在额定电流和额定电压标志的后面8.3标志应标在开关的主要部件上-额定电流、额定电压和电源性质符号-制造厂或销售商的名称、商标或识别标记-型号标志应易于看见上述标志不应标在不用工具即可拆卸的部件上8.4连接相线（电源导线）的接线端子要有识别标记，连接方法本身不重要，或不言而喻，或已在接线图上标明者除外代号为2，3，03，6/2的开关与任一极相连接的端子亦要有类似的识别标记这些标记不应标在螺钉或其他易拆卸的部件上8.9标志应经久耐用，清晰明了：用浸透水、汽油的布片各擦拭15s9尺寸检查如有标准活页，开关和开关盒的尺寸应符合有关标准活页的要求中山市天朗电器有限公司LAB测试报告报告编号:第2页共12页TRF.GB16915.1-2003FormNo.07-09-013-B10防触电保护10.1当开关在按正常使用要求安装和接线后，甚至在那些不用工具便可拆下的零部件被拆除后，其带电部件仍是不易触及的凡设计要安装有非ELV（特低电压）电压电源供电的信号灯者，应有防止与灯直接接触的措施用图2所示的标准试验指进行试验外壳或盖为热塑性或弹性材料的开关：附加试验：在40℃的环境温度下，用直而无绞链的试验指施加75N的力1min试验期间，开关不应变形到能让试验指碰触到带电部件10.2旋钮、操作杆、按钮、跷板等应为绝缘材料制品，否则10.3额定电流不大于16A的普通开关的易触及部件应由绝缘材料制成10.3.1金属盖或盖板要用由绝缘衬垫或绝缘隔层构成的附加绝缘来保护这些绝缘衬垫或绝缘隔层应：-固定到开关的盖、或盖板、或本体，并应固定得若不使之永久损坏，便不得将他们拆下-或应设计成·无法将它们至于不正确的位置·如果缺了它们，开关便不能使用，或明显的不完整·即使导线从端子中脱出，带电部件与金属盖或盖板之间亦不会有例如由固定螺钉等引起的意外接触危险·有预防措施，能防止爬电距离或电气间隙降至规定值以下上述绝缘衬垫或绝缘隔层均应符合第16和第23章的试验要求10.3.2应在固定金属盖或盖板的同时将盖或盖板接地。接地连接应是低电阻连接。10.4开关机构中的不与带电部件绝缘的金属部件，不应伸出外壳10.5开关按正常使用要求固定好之后，其机构金属部件应是不易触及的-金属部件与带电部件隔开，则二者间的爬电距离和电气间隙至少是23章规定值的两倍-金属部件牢靠接地12端子中山市天朗电器有限公司LAB测试报告报告编号:第3页共12页TRF.GB16915.1-2003FormNo.07-09-013-B12.1一般要求开关应装有螺纹夹紧型或无螺纹端子??：夹紧导线用的部件不应用于固定其它零部件在端子上进行的试验，应在第15章的试验之后进行，但12.3.11的试验除外12.2连接外部铜导线用的螺纹夹紧型端子12.2.1应装有能正确连接表2横截面积的铜导线的端子:-额定电流(A)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯：-导线的类型（硬/软）⋯⋯⋯⋯⋯⋯⋯⋯⋯：-最小/最大的横截面积(mm2)⋯⋯⋯⋯⋯：-最粗导线的直径(mm)⋯⋯⋯⋯⋯⋯⋯⋯：-导线所占空间D：规定值（mm），实测值(mm)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯：12.2.2螺纹夹紧型端子可以连接未经特别处理的导线12.2.3螺钉夹紧型端子应有足够的机械强度夹紧导线的螺钉和螺母的螺纹、螺矩和机械强度应符合我国普通螺纹标准的要求螺钉不应是软的或易于蠕变的金属来制造12.2.4螺纹夹紧型端子应能耐腐蚀12.2.5螺纹夹紧型端子应能夹紧导线而不过度损伤导线最小横截面积的导线（mm2），套管孔直径（mm），高度H（mm），砝码（kg）⋯⋯⋯⋯：最大横截面积的导线（mm2），套管孔直径（mm），高度H（mm），砝码（kg）⋯⋯⋯⋯：螺纹的标称直径(mm)，力矩（Nm）⋯⋯⋯:试验期间，导线...
