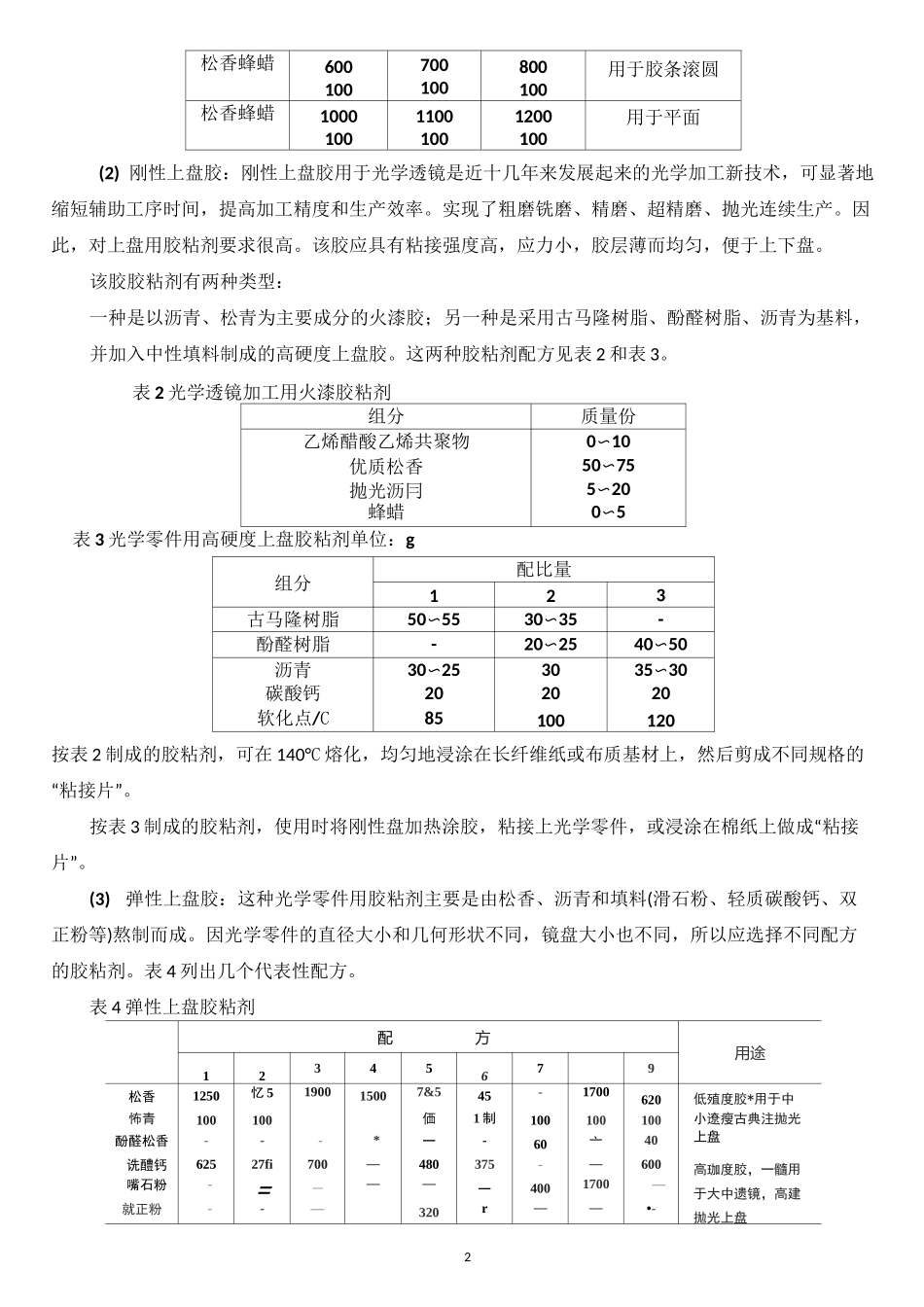

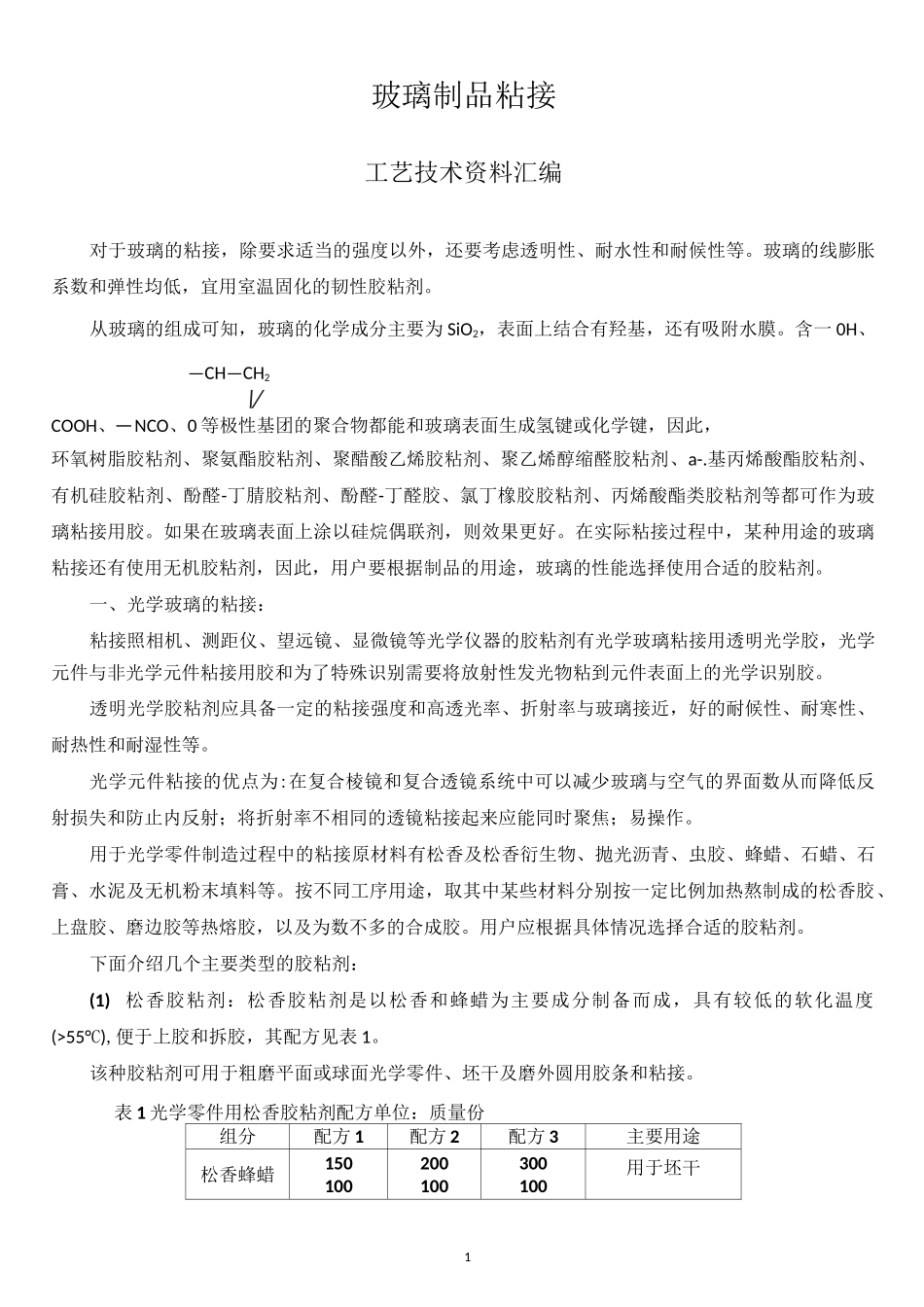

1玻璃制品粘接工艺技术资料汇编对于玻璃的粘接，除要求适当的强度以外，还要考虑透明性、耐水性和耐候性等。玻璃的线膨胀系数和弹性均低，宜用室温固化的韧性胶粘剂。从玻璃的组成可知，玻璃的化学成分主要为SiO2，表面上结合有羟基，还有吸附水膜。含一0H、—CH—CH2\/COOH、一NCO、0等极性基团的聚合物都能和玻璃表面生成氢键或化学键，因此，环氧树脂胶粘剂、聚氨酯胶粘剂、聚醋酸乙烯胶粘剂、聚乙烯醇缩醛胶粘剂、a-.基丙烯酸酯胶粘剂、有机硅胶粘剂、酚醛-丁腈胶粘剂、酚醛-丁醛胶、氯丁橡胶胶粘剂、丙烯酸酯类胶粘剂等都可作为玻璃粘接用胶。如果在玻璃表面上涂以硅烷偶联剂，则效果更好。在实际粘接过程中，某种用途的玻璃粘接还有使用无机胶粘剂，因此，用户要根据制品的用途，玻璃的性能选择使用合适的胶粘剂。一、光学玻璃的粘接：粘接照相机、测距仪、望远镜、显微镜等光学仪器的胶粘剂有光学玻璃粘接用透明光学胶，光学元件与非光学元件粘接用胶和为了特殊识别需要将放射性发光物粘到元件表面上的光学识别胶。透明光学胶粘剂应具备一定的粘接强度和高透光率、折射率与玻璃接近，好的耐候性、耐寒性、耐热性和耐湿性等。光学元件粘接的优点为:在复合棱镜和复合透镜系统中可以减少玻璃与空气的界面数从而降低反射损失和防止内反射；将折射率不相同的透镜粘接起来应能同时聚焦；易操作。用于光学零件制造过程中的粘接原材料有松香及松香衍生物、抛光沥青、虫胶、蜂蜡、石蜡、石膏、水泥及无机粉末填料等。按不同工序用途，取其中某些材料分别按一定比例加热熬制成的松香胶、上盘胶、磨边胶等热熔胶，以及为数不多的合成胶。用户应根据具体情况选择合适的胶粘剂。下面介绍几个主要类型的胶粘剂：(1)松香胶粘剂：松香胶粘剂是以松香和蜂蜡为主要成分制备而成，具有较低的软化温度(>55°C),便于上胶和拆胶，其配方见表1。该种胶粘剂可用于粗磨平面或球面光学零件、坯干及磨外圆用胶条和粘接。表1光学零件用松香胶粘剂配方单位：质量份组分配方1配方2配方3主要用途松香蜂蜡150100200100300100用于坯干2松香蜂蜡600100700100800100用于胶条滚圆松香蜂蜡100010011001001200100用于平面(2)刚性上盘胶：刚性上盘胶用于光学透镜是近十几年来发展起来的光学加工新技术，可显著地缩短辅助工序时间，提高加工精度和生产效率。实现了粗磨铣磨、精磨、超精磨、抛光连续生产。因此，对上盘用胶粘剂要求很高。该胶应具有粘接强度高，应力小，胶层薄而均匀，便于上下盘。该胶胶粘剂有两种类型：一种是以沥青、松青为主要成分的火漆胶；另一种是采用古马隆树脂、酚醛树脂、沥青为基料，并加入中性填料制成的高硬度上盘胶。这两种胶粘剂配方见表2和表3。表2光学透镜加工用火漆胶粘剂组分质量份乙烯醋酸乙烯共聚物0〜10优质松香50〜75抛光沥冃5〜20蜂蜡0〜5表3光学零件用高硬度上盘胶粘剂单位：g组分配比量123古马隆树脂50〜5530〜35-酚醛树脂-20〜2540〜50沥青30〜253035〜30碳酸钙202020软化点/C85100120按表2制成的胶粘剂，可在140°C熔化，均匀地浸涂在长纤维纸或布质基材上，然后剪成不同规格的“粘接片”。按表3制成的胶粘剂，使用时将刚性盘加热涂胶，粘接上光学零件，或浸涂在棉纸上做成“粘接片”。(3)弹性上盘胶：这种光学零件用胶粘剂主要是由松香、沥青和填料(滑石粉、轻质碳酸钙、双正粉等)熬制而成。因光学零件的直径大小和几何形状不同，镜盘大小也不同，所以应选择不同配方的胶粘剂。表4列出几个代表性配方。表4弹性上盘胶粘剂配方用途12345679松香1250忆5190015007&545-1700620低殖度胶*用于中怖青100100価1制100100100小遼瘦古典注拋光酚醛松香---*一-60亠40上盘诜醴钙62527fi700—480375-—600高珈度胶，一髓用嘴石粉-=一——一4001700—于大中遗镜，高建就正粉--—320r——•-拋光上盘3石膏數——-1000—-一——152025-一-一喙蜡-—-—-50—-—主要用于古典法光学零件进行精磨和抛光时，把光学零件粘接在镜盘上。(4)磨边胶粘剂：磨边胶粘剂是由松香与虫胶或松香与蜂蜡等制备而成，其配方见表5。该胶可用于透镜定心磨边时，将镜片粘接在机床接头上。表5透镜镜片粘接用磨边...
