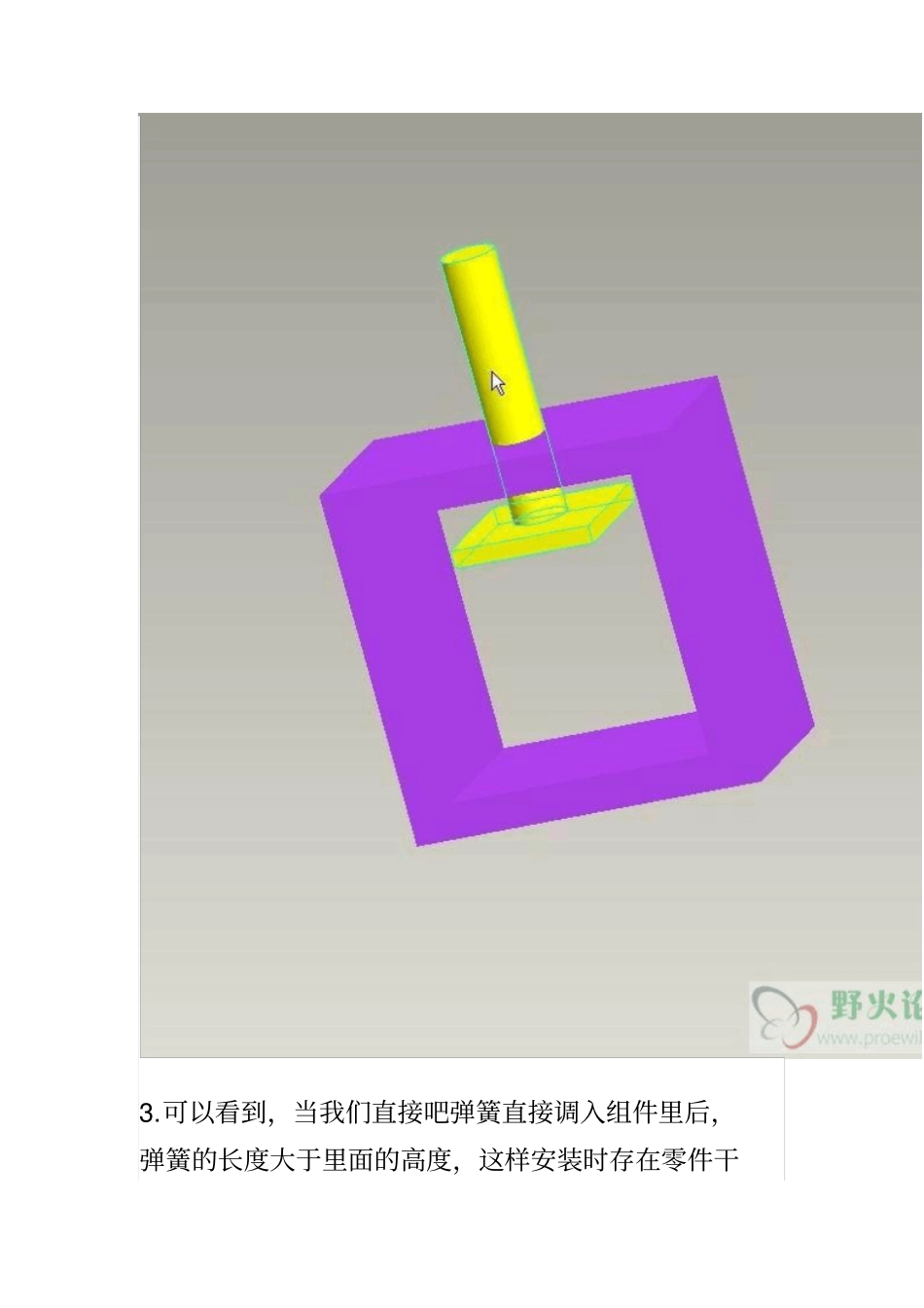

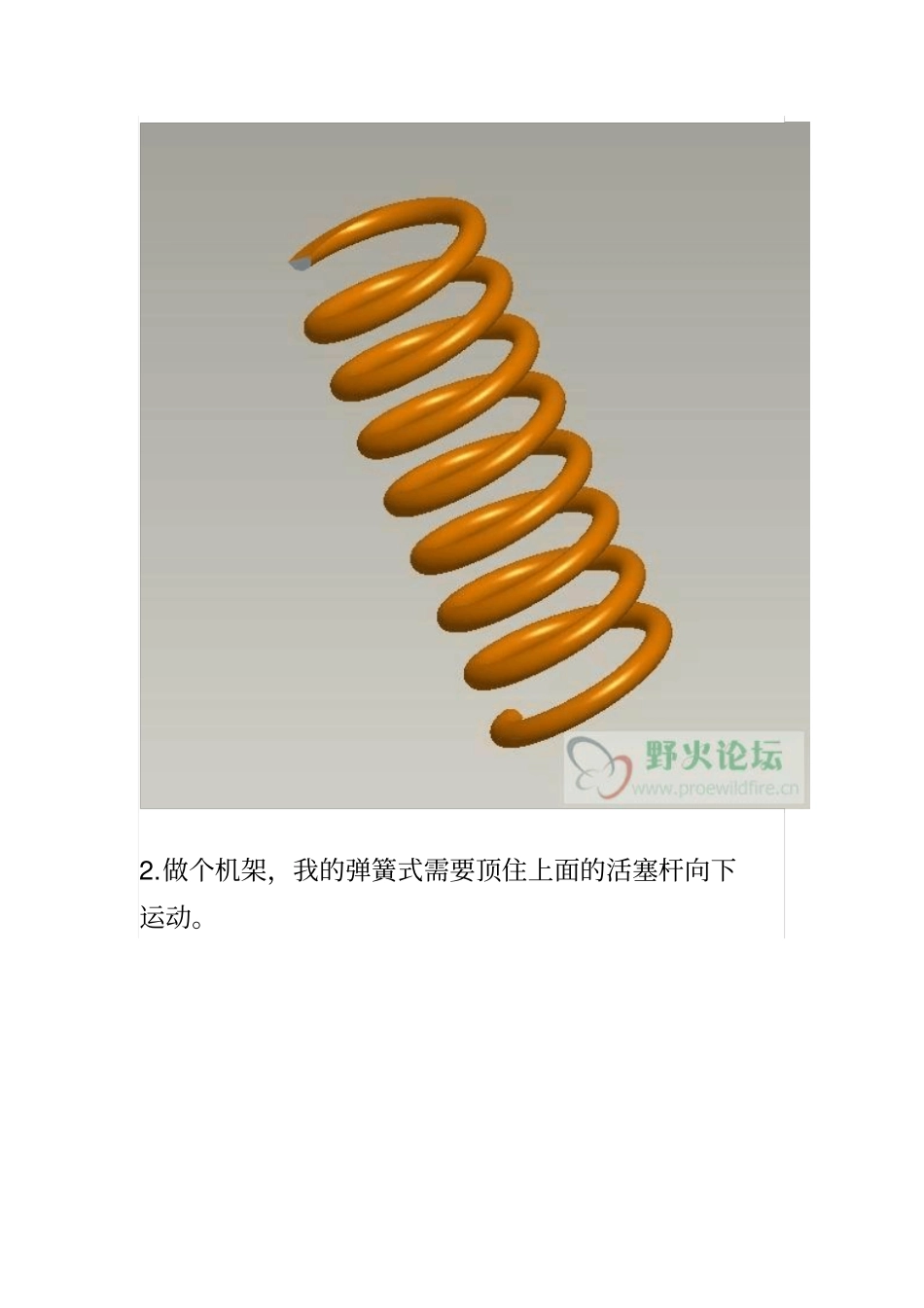

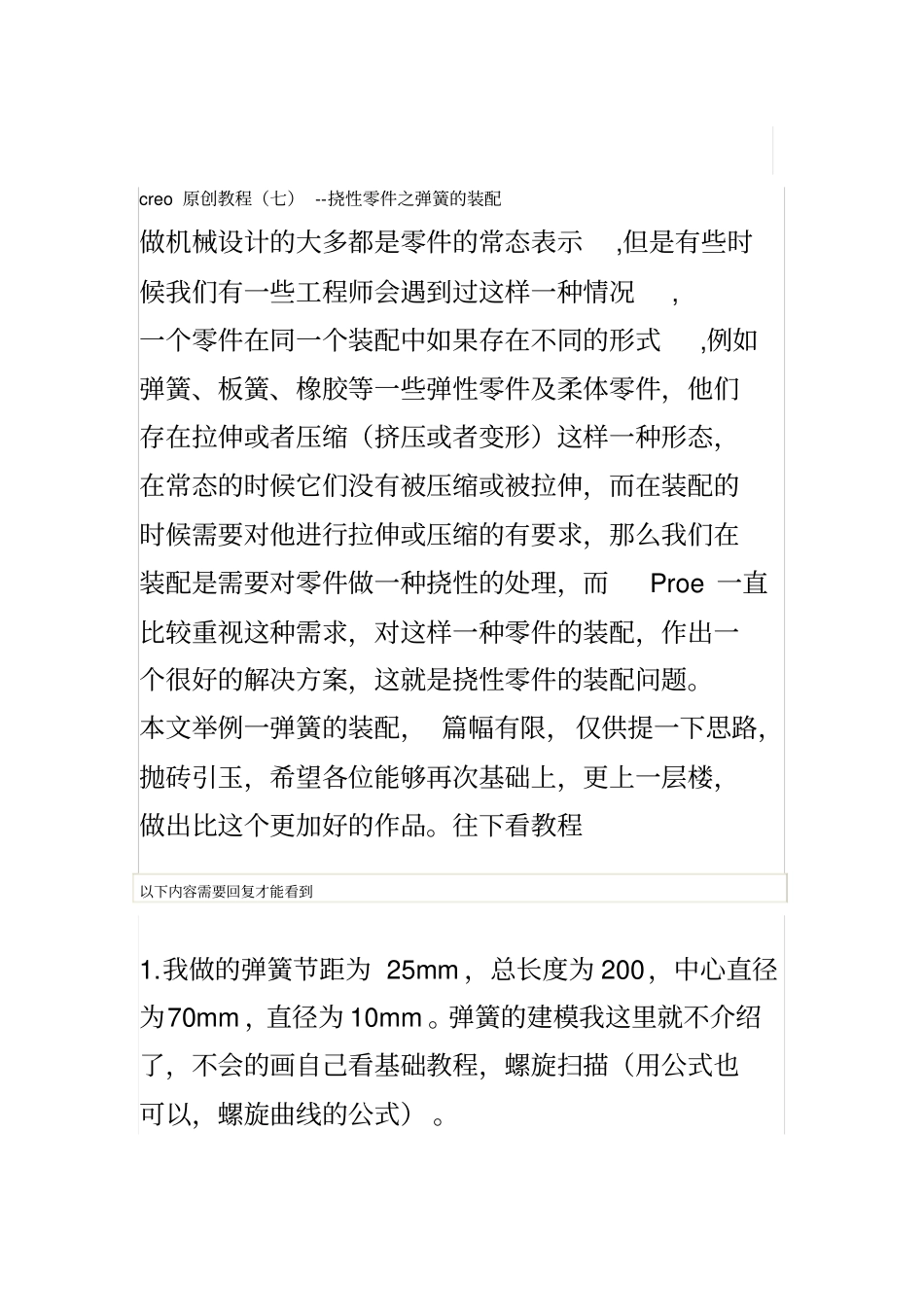

creo原创教程（七）--挠性零件之弹簧的装配做机械设计的大多都是零件的常态表示,但是有些时候我们有一些工程师会遇到过这样一种情况,一个零件在同一个装配中如果存在不同的形式,例如弹簧、板簧、橡胶等一些弹性零件及柔体零件，他们存在拉伸或者压缩（挤压或者变形）这样一种形态，在常态的时候它们没有被压缩或被拉伸，而在装配的时候需要对他进行拉伸或压缩的有要求，那么我们在装配是需要对零件做一种挠性的处理，而Proe一直比较重视这种需求，对这样一种零件的装配，作出一个很好的解决方案，这就是挠性零件的装配问题。本文举例一弹簧的装配，篇幅有限，仅供提一下思路，抛砖引玉，希望各位能够再次基础上，更上一层楼，做出比这个更加好的作品。往下看教程以下内容需要回复才能看到1.我做的弹簧节距为25mm，总长度为200，中心直径为70mm，直径为10mm。弹簧的建模我这里就不介绍了，不会的画自己看基础教程，螺旋扫描（用公式也可以，螺旋曲线的公式）。2.做个机架，我的弹簧式需要顶住上面的活塞杆向下运动。3.可以看到，当我们直接吧弹簧直接调入组件里后，弹簧的长度大于里面的高度，这样安装时存在零件干涉的，如何解决，看下一步.4.打开弹簧零件，我的用的是proe5.0，在文件--属性下就能找到挠性这个菜单，（5.0以下版本在编辑--设置里面能够找到挠性），弹出挠性零件菜单，双击弹簧零件，弹出菜单管理器，选择全部，这时，所有的尺寸全部显示出来，选择你需要的数据，在这里我选择弹簧总长度和弹簧的结局尺寸，选择总长度尺寸，点确定，然后点击加号按钮继续添加，选择节距尺寸，点确定，然后保存即可。5.回到组件下，点击插入零件--选择弹簧，这时弹出一对话框，提示模型存在挠性的定义，是否用于组件下，点击是，组件自动变淡，弹簧高亮色，弹出对话框，点选新值，就是现在装入到组件下弹簧的节距和总长度，压缩后我的弹簧式150mm，节距变位18.75，在两个框下输入值--点确定，可以看到弹簧一下变短了，现在符合尺寸了，装配吧，在这里可以看到弹簧装配很完美。总结我们再来看一下在组件下不适用挠性定义的装配，可以看到组件的两个弹簧相差很大，这就是挠性的定义的意义。大家也不用担心，零件虽然存在两种形态，但是在出工程图时，弹簧的只以一个零件的形式存在于工程图中，在bom表中可以看到零件只有三个零件，机体、活塞杆、弹簧。希望大家多支持P[本帖最后由xtnbzone于2011-9-1311:15编辑]附件11.jpg(67.26KB)2011-9-1309:56
