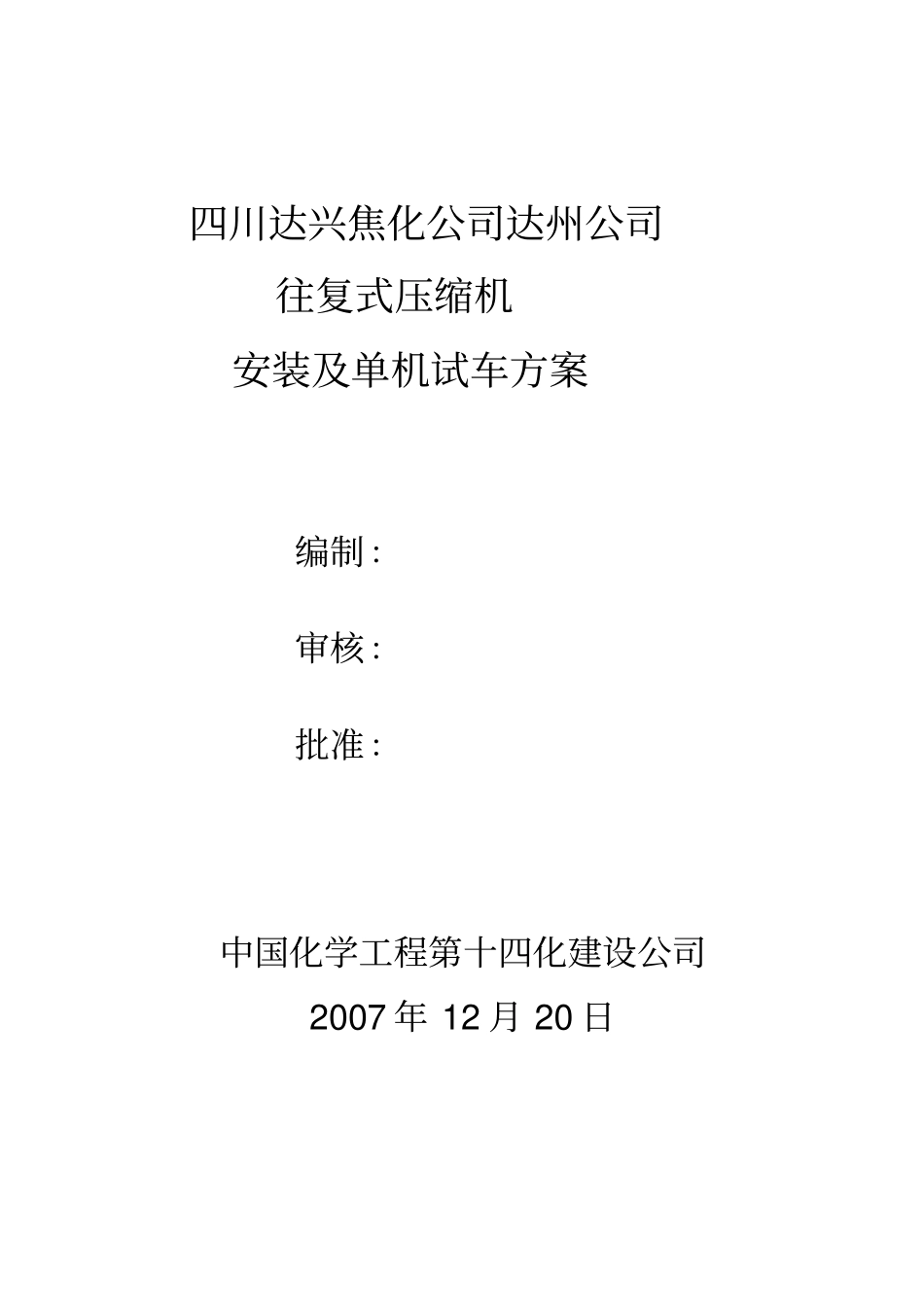

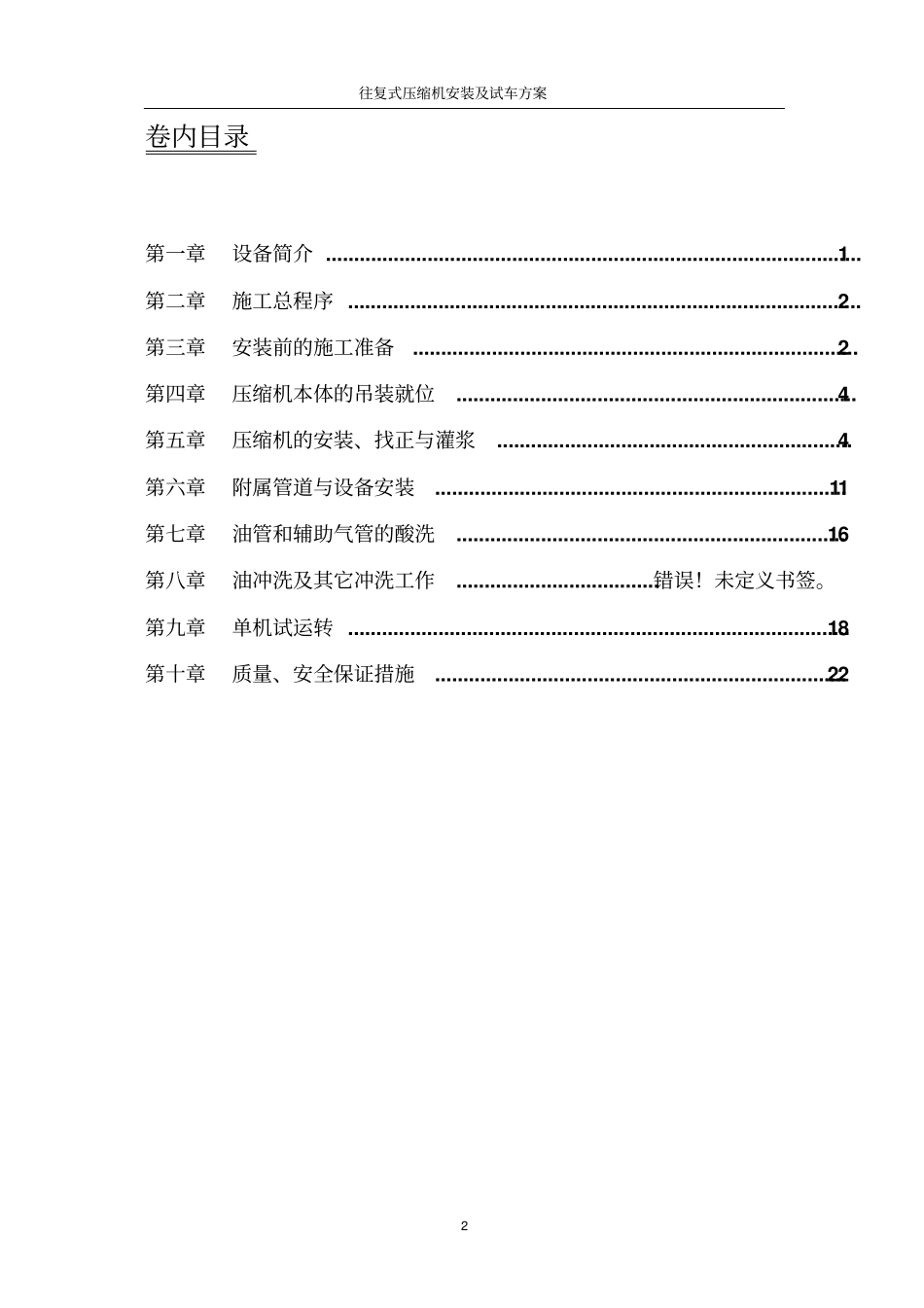

四川达兴焦化公司达州公司往复式压缩机安装及单机试车方案编制：审核：批准：中国化学工程第十四化建设公司2007年12月20日往复式压缩机安装及试车方案2卷内目录第一章设备简介...............................................................................................1第二章施工总程序...........................................................................................2第三章安装前的施工准备...............................................................................2第四章压缩机本体的吊装就位.......................................................................4第五章压缩机的安装、找正与灌浆...............................................................4第六章附属管道与设备安装.........................................................................11第七章油管和辅助气管的酸洗.....................................................................16第八章油冲洗及其它冲洗工作....................................错误！未定义书签。第九章单机试运转.........................................................................................18第十章质量、安全保证措施.........................................................................22第1页共35页第一章概况1.1项目概况四川达兴焦化发展有限公司达州公司10万吨年、20万吨年甲醇装臵为满足生产工艺需要，装备往复式循环压缩机。1.2压缩机简介采用xxxxxx公司制造的xxxx往复式压缩机，压缩机型号：xxxxxxxx压缩级数：xxxx一级吸入气量（干）：xxxxxxx一级吸入压力：xxxxxxx四级排出压力：xxxxxx轴功率：xxxxx附：同步电机型号:xxxxxxx转速：xxxxxx功率：xxxxxxx第二章编制依据★《压缩机、风机、泵类安装工程及验收规范》GB50275-98★《机械设备安装工程施工验收通用规范》GB50231-98★《化工机器安装工程施工验收规范》对置式压缩机HGJ204-83★《化工机器安装工程施工验收规范》中小形活塞式压缩机HGJ206-92★本方案编制参考我公司以往同类型大型压缩机组安装方案第2页共35页第三章施工程序压缩机施工流程图第四章安装前的施工准备4.1技术资料〃机器的出厂合格证明书；〃制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及机器的试运转记录；〃机器与设备安装平面布臵图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等；〃机器的装箱清单；〃有关的安装规范及安装技术要求或方案。4.2开箱检验及管理（1）核对机器的名称、型号、规格、包装箱号、箱数并检查包装状况；施工准备设备开箱基础验收基础处理机身安装机身找正二次灌浆曲轴安装中筒、气缸安装连杆、十字头、填料和刮油器、活塞安装主电机安装润滑系统安装辅机的安装工艺、冷却管道安装电气、仪表安装试车交工第3页共35页（2）对主机、附属设备及零、部件进行外观检查，并核实零、部件的品种、规格、数量等；（3）检验后应提交有签证的检验记录；（4）机器和各零、部件，若暂不安装，应采取适当的防护措施，妥善保管，严防变形、损坏、锈蚀、老化、错乱或丢失等现象。4.3基础验收及处理（1）基础移交时，应有测量记录，在基础上应明显地画出标高基准线及基础的纵横中心线；（2）对基础进行外观检查，不得有裂纹、蜂窝、空洞、漏筋等缺陷；（3）按有关土建基础图及机器的技术文件，对基础的尺寸及位臵进行复测检查，其允许偏差见表1。表1压缩机基础尺寸及位臵的允许偏差序号项目名称允许偏差（mm）1基础坐标位臵（纵横轴线）±202基础各不同平面的标高+0-203基础上平面外形尺寸凸台上平面外形尺寸凹穴尺寸±20-20±204基础上平面的水平度每米长度5105竖向偏差每米全高5206预留地脚螺栓标高（顶端）中心距（在根部和顶部两处测量）+200±27预留地脚螺栓孔中心位臵深度孔壁的铅锤度（全深）±10+20-0104.4基础的调整4.4.1地脚螺栓孔检查压缩机，电机和表面各种接管的所有轴向中心都应在基础上做好标记。检查地脚螺栓孔的位臵和尺寸，地脚螺栓孔的不...
