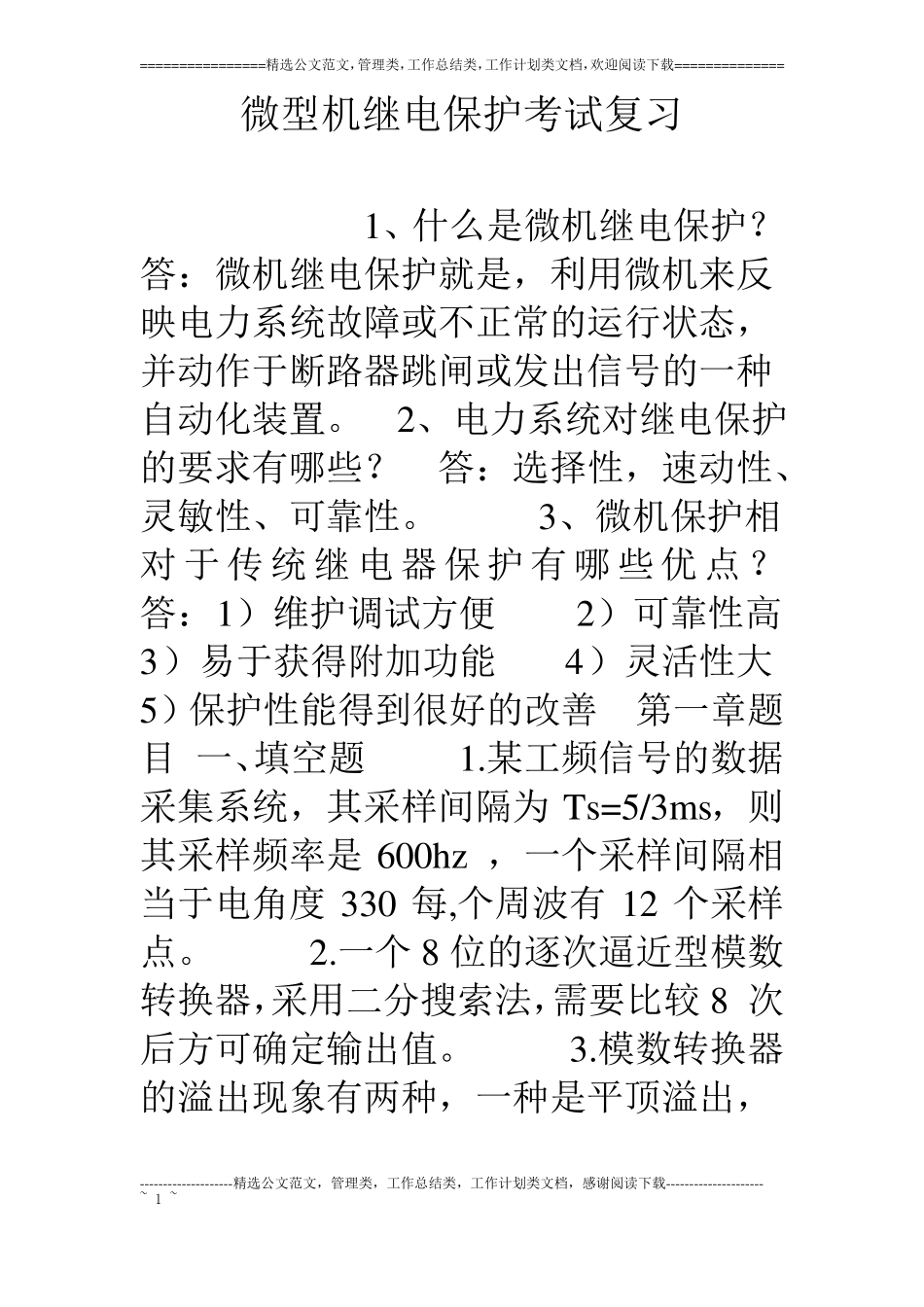

================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============微型机继电保护考试复习1、什么是微机继电保护？答：微机继电保护就是，利用微机来反映电力系统故障或不正常的运行状态，并动作于断路器跳闸或发出信号的一种自动化装置。2、电力系统对继电保护的要求有哪些？答：选择性，速动性、灵敏性、可靠性。3、微机保护相对于传统继电器保护有哪些优点？答：1）维护调试方便2）可靠性高3）易于获得附加功能4）灵活性大5）保护性能得到很好的改善第一章题目一、填空题1.某工频信号的数据采集系统，其采样间隔为Ts=5/3ms，则其采样频率是600hz，一个采样间隔相当于电角度330每,个周波有12个采样点。2.一个8位的逐次逼近型模数转换器，采用二分搜索法，需要比较8次后方可确定输出值。3.模数转换器的溢出现象有两种，一种是平顶溢出，--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~1~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============其危害不大，可以通过数字滤波方法对它做出一些修正；另一种是清零溢出，这种溢出对微机保护的危害是致命的，必须避免。4.微机保护选择A时D主要考虑两个指标，转换时间和转换精度。5.电压频率转换器输出的脉冲信号的频率和输入电压成正比，而对脉冲的计数值和输入模拟量在Ts内的积分成正比。的分辨率取决于两个因素：一是最高频率；二是采样间隔和积分间隔的大小.7.某VFC数据采集系统，最高频率fVFC=4MHz，采样间隔Ts=5/3ms，积分间隔数N=1，则其最大输出数字量为6667，其分辨率相当于位的AD转换器。二、问答1.简述积分间隔对VFC型数据采集系统的影响。答：积分间隔越大，VFC的精度越高；但作为低通滤波器，积分间隔越大，截止频率越低。三、计算1.如图所示的4位模数转换电路，参考电压为UR，求数字输入B1B2B3B4=1000时对应的输出电压usc。第二章题目一、填空--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~2~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============1、根据采样定理，要使信号采样后能够不失真还原，采样频率fS与信号最高频率fmax的关系为：fS》2fmax2、线性时不变系统的单位冲激响应为h(n)，输入为x(n)，y(n)=h(n)*x(n)。3、提高FIR滤波器频率选择性的主要方法是：增加窗口长度；减小滤波器旁瓣波纹的主要方法是：采用圆滑的时函窗口三、简答1、与模拟滤波器相比，数字滤波器有哪些优点。答：一致性好；不存在于温度变化、元件老化等因素对滤波器特性影响的问题；不存在阻抗匹配的问题；灵活性好；精度高。2、周期函数的傅氏变换和傅氏级数的主要差别。答：周期函数傅氏变换定义在连续域，各次谐波对应频率上出现冲激，谐波的大小用冲激强度来表示；而周期函数傅氏级数定义在离散域，间隔为基频f0，谐波大小以有限值表示。四、计算第三章保护算法1、基于理想正弦量的算法有：两点乘积算法、导数法和半周积分算法，其中数据--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~3~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============窗口最短的是导数法，能够消除高频分量的是半周积分算法。2、傅氏级数算法的基本原理，与两点乘积算法和导数法相比，它有哪些优点。答：傅氏算法同时利用两个对基频信号的相移相差90o的数字滤波器，不需要再等5ms，就可以实现两点乘积算法，与两点乘积相比能缩短延时，又避免了导数法对滤波器特性和采样频率要求高的缺点。3、简述R-L模型算法的优缺点。答：R-L模型算法的优点是可以不必滤除非周期分量，只需使用低通滤波器，算法的总时窗很短，响应速度快，不受电网频率变化的影响。它存在的缺点是于滤波器使用的是低通滤波器，获得快速响应的同时，频率特性会变差，导致信号中噪声成分比较大从而影响算法精度。另外还要重点看一下选相法第四...
