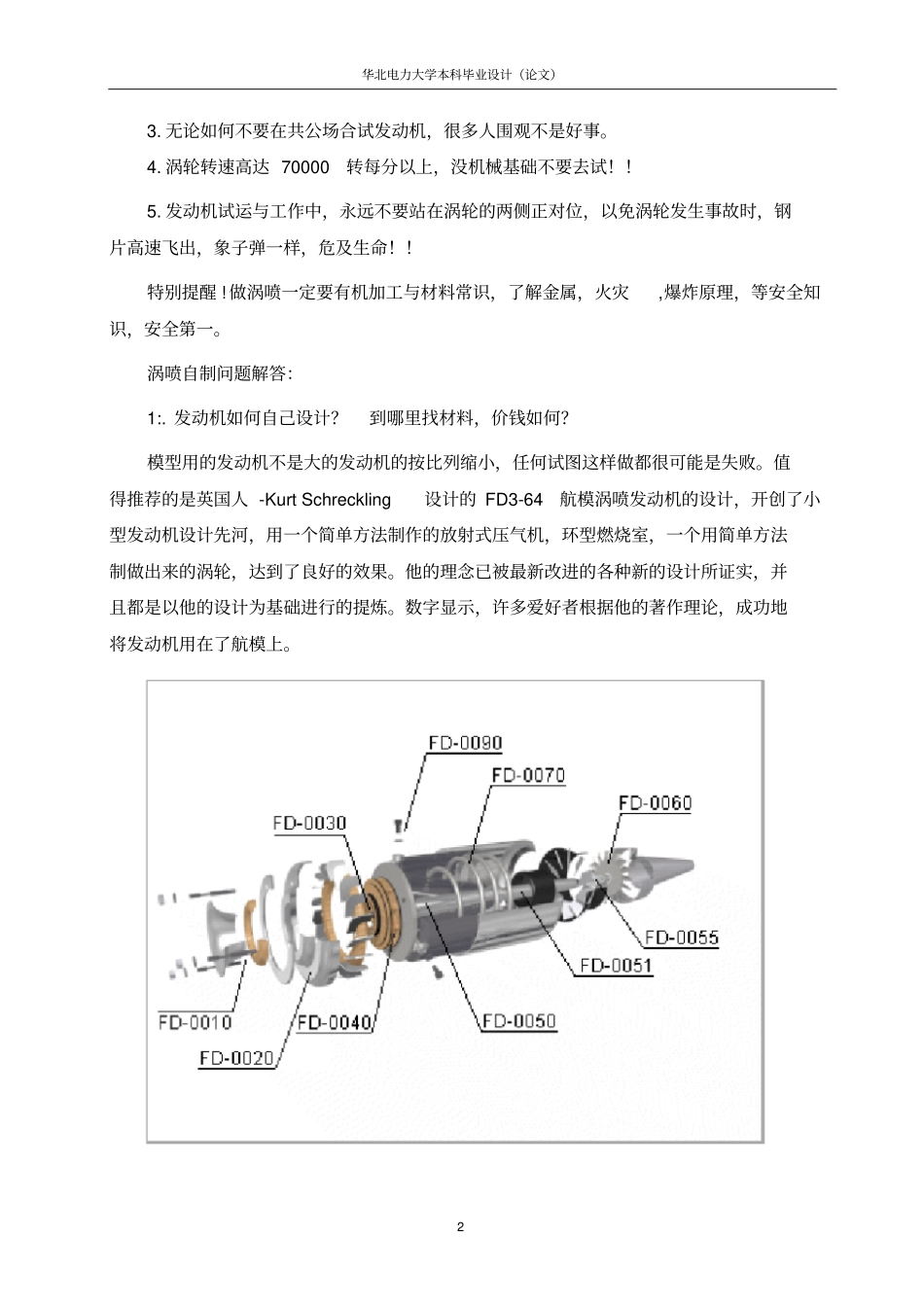

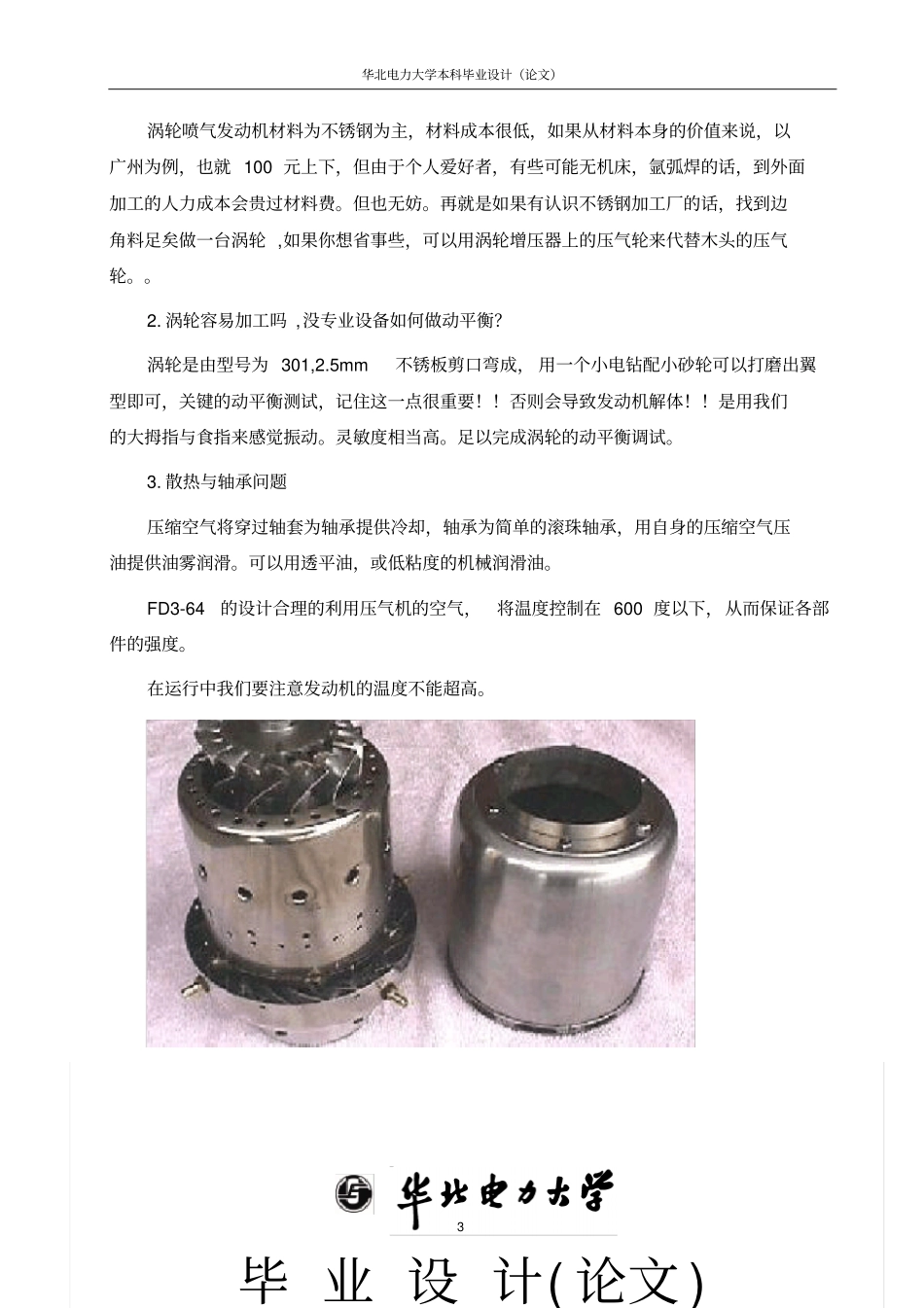

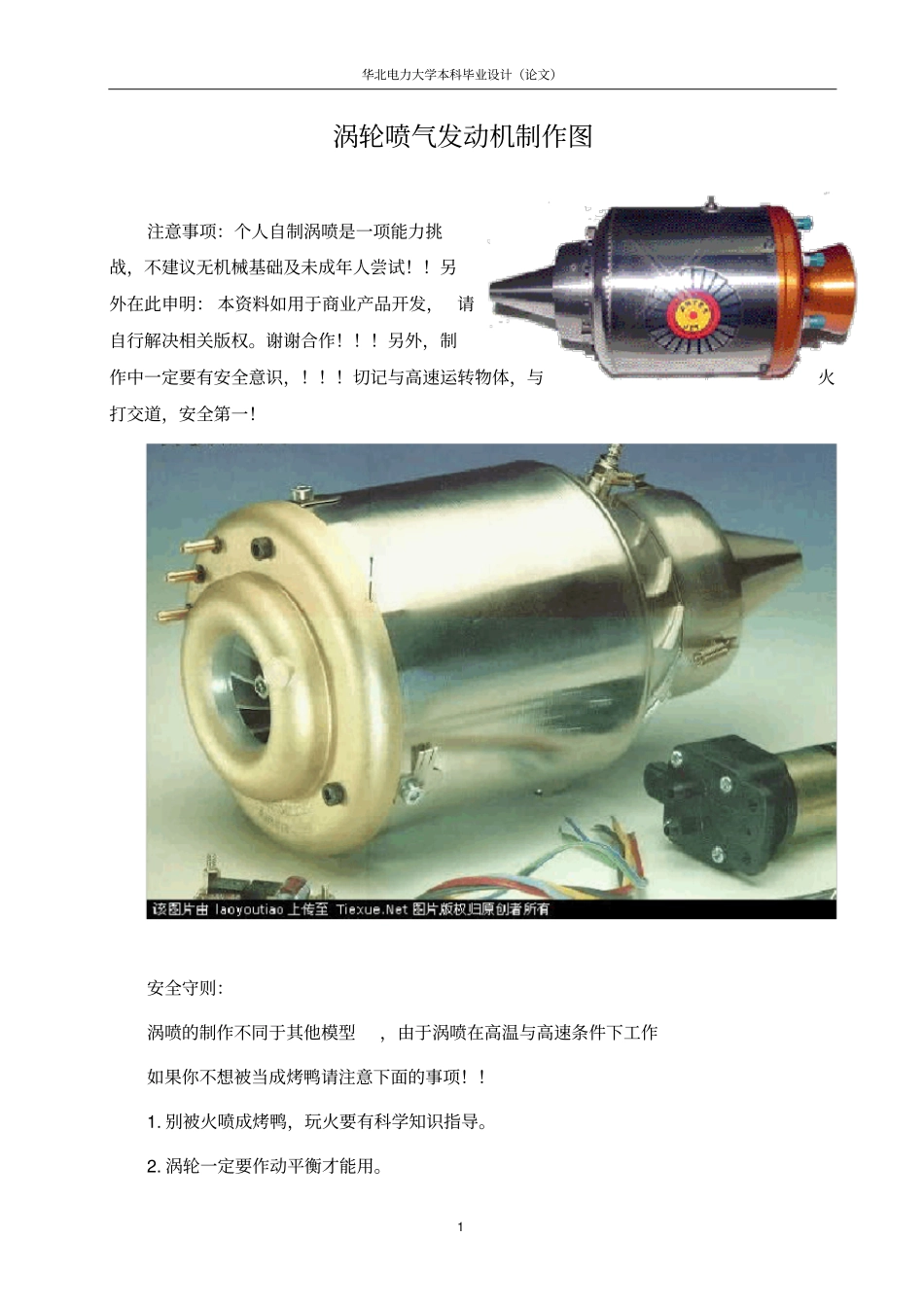

华北电力大学本科毕业设计（论文）1涡轮喷气发动机制作图注意事项：个人自制涡喷是一项能力挑战，不建议无机械基础及未成年人尝试！！另外在此申明：本资料如用于商业产品开发，请自行解决相关版权。谢谢合作！！！另外，制作中一定要有安全意识，！！！切记与高速运转物体，与火打交道，安全第一！安全守则：涡喷的制作不同于其他模型，由于涡喷在高温与高速条件下工作如果你不想被当成烤鸭请注意下面的事项！！1.别被火喷成烤鸭，玩火要有科学知识指导。2.涡轮一定要作动平衡才能用。华北电力大学本科毕业设计（论文）23.无论如何不要在共公场合试发动机，很多人围观不是好事。4.涡轮转速高达70000转每分以上，没机械基础不要去试！！5.发动机试运与工作中，永远不要站在涡轮的两侧正对位，以免涡轮发生事故时，钢片高速飞出，象子弹一样，危及生命！！特别提醒!做涡喷一定要有机加工与材料常识，了解金属，火灾,爆炸原理，等安全知识，安全第一。涡喷自制问题解答：1:.发动机如何自己设计？到哪里找材料，价钱如何？模型用的发动机不是大的发动机的按比列缩小，任何试图这样做都很可能是失败。值得推荐的是英国人-KurtSchreckling设计的FD3-64航模涡喷发动机的设计，开创了小型发动机设计先河，用一个简单方法制作的放射式压气机，环型燃烧室，一个用简单方法制做出来的涡轮，达到了良好的效果。他的理念已被最新改进的各种新的设计所证实，并且都是以他的设计为基础进行的提炼。数字显示，许多爱好者根据他的著作理论，成功地将发动机用在了航模上。华北电力大学本科毕业设计（论文）3涡轮喷气发动机材料为不锈钢为主，材料成本很低，如果从材料本身的价值来说，以广州为例，也就100元上下，但由于个人爱好者，有些可能无机床，氩弧焊的话，到外面加工的人力成本会贵过材料费。但也无妨。再就是如果有认识不锈钢加工厂的话，找到边角料足矣做一台涡轮,如果你想省事些，可以用涡轮增压器上的压气轮来代替木头的压气轮。。2.涡轮容易加工吗,没专业设备如何做动平衡？涡轮是由型号为301,2.5mm不锈板剪口弯成，用一个小电钻配小砂轮可以打磨出翼型即可，关键的动平衡测试，记住这一点很重要！！否则会导致发动机解体！！是用我们的大拇指与食指来感觉振动。灵敏度相当高。足以完成涡轮的动平衡调试。3.散热与轴承问题压缩空气将穿过轴套为轴承提供冷却，轴承为简单的滚珠轴承，用自身的压缩空气压油提供油雾润滑。可以用透平油，或低粘度的机械润滑油。FD3-64的设计合理的利用压气机的空气，将温度控制在600度以下，从而保证各部件的强度。在运行中我们要注意发动机的温度不能超高。毕业设计(论文)华北电力大学本科毕业设计（论文）4微型涡喷发动机燃烧试验和零件研究摘要微型涡喷发动机具有重量轻、功率大、能量密度高的优点，在军、民领域都有广泛的应用前景。目前，微型涡喷发动机技术尚处于起步发展阶段，其总体及部件设计技术还有待进一步的发展和完善。本文以10厘米级微型涡喷发动机作为研究对象，根据现有实验条件，制作发动机样机，并进行燃烧试验和零件结构特点分析。通过制作10厘米级微型涡喷发动机，研究了微型涡喷发动机零件的制作方法，积累了零件加工的经验，也增强了动手实践的能力。对柴油、汽油和柴油汽油混合物这三种燃料进行燃烧试验，了解不同燃料的性质，比较不同燃料的燃烧效果，选取最合适燃料来驱动微型涡喷发动机。为了简化结构，本文中制作的10厘米级微型涡喷发动机以液化石油气作为燃料，在制作过程中，分阶段进行燃气试验。运用SolidWorks软件的数值模拟功能，建立仿真模型，设置边界条件后，计算压气轮的增压比和效率。对微型涡喷发动机主要零件进行研究，分析压气轮、扩压器、燃烧室、涡轮等零件的结构特点。关键词：微型涡喷发动机；制作；燃烧；仿真计算；结构特点华北电力大学本科毕业设计（论文）5MicroTurbineEngine’sCombustionTestAndPartsStudyABSTRACTMicroTurbineEnginewiththeadvantagesoflightweight,highpowerandhighenergydensity,hasbroadapplicationprospectsinthefieldofmilitaryandcivilian.Currently,thetechnologyofMicroTurbi...
