满堂红脚手架搭设方案VIP免费

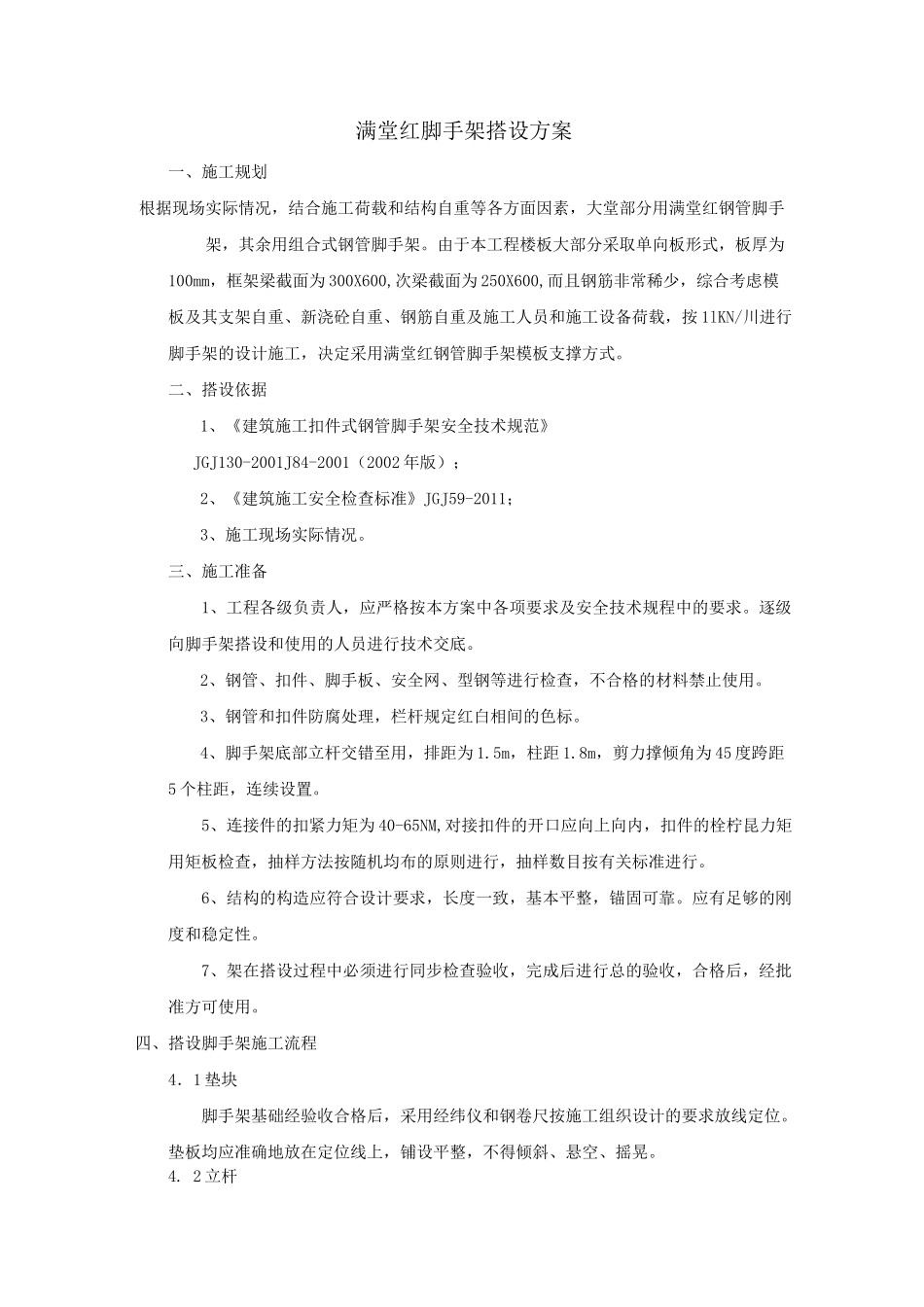

满堂红脚手架搭设方案一、施工规划根据现场实际情况，结合施工荷载和结构自重等各方面因素，大堂部分用满堂红钢管脚手架，其余用组合式钢管脚手架。由于本工程楼板大部分采取单向板形式，板厚为100mm，框架梁截面为300X600,次梁截面为250X600,而且钢筋非常稀少，综合考虑模板及其支架自重、新浇砼自重、钢筋自重及施工人员和施工设备荷载，按1lKN/川进行脚手架的设计施工，决定采用满堂红钢管脚手架模板支撑方式。二、搭设依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001J84-2001（2002年版）；2、《建筑施工安全检查标准》JGJ59-2011；3、施工现场实际情况。三、施工准备1、工程各级负责人，应严格按本方案中各项要求及安全技术规程中的要求。逐级向脚手架搭设和使用的人员进行技术交底。2、钢管、扣件、脚手板、安全网、型钢等进行检查，不合格的材料禁止使用。3、钢管和扣件防腐处理，栏杆规定红白相间的色标。4、脚手架底部立杆交错至用，排距为1.5m，柱距1.8m，剪力撑倾角为45度跨距5个柱距，连续设置。5、连接件的扣紧力矩为40-65NM,对接扣件的开口应向上向内，扣件的栓柠昆力矩用矩板检查，抽样方法按随机均布的原则进行，抽样数目按有关标准进行。6、结构的构造应符合设计要求，长度一致，基本平整，锚固可靠。应有足够的刚度和稳定性。7、架在搭设过程中必须进行同步检查验收，完成后进行总的验收，合格后，经批准方可使用。四、搭设脚手架施工流程4．1垫块脚手架基础经验收合格后，采用经纬仪和钢卷尺按施工组织设计的要求放线定位。垫板均应准确地放在定位线上，铺设平整，不得倾斜、悬空、摇晃。4.2立杆立杆应立于垫块中央，严禁悬空。立杆接长采用对接扣件连接，钢管端头两端面应平齐，其切斜偏差不能大于1.7mm,对接扣件开口应朝架子内侧，螺栓向上，避免开口朝上，以防止雨水进入。立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。立杆施工时要严格控制其垂直度，每搭完一步脚手架后，用铅锤校正立杆的垂直度，搭设完毕后使其全高偏斜不大于10cm。4.3纵、横向扫地杆脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。布置纵、横向扫地杆时，用钢卷尺按规范要求校正立杆的横距、纵距。4.4纵、横向水平杆纵、横向水平杆接长可采用对接扣件连接，对接扣件应交错布置。水平杆与立杆必须用直角扣件扣紧，不得隔步设置或遗漏。水平杆对立杆起约束作用，其影响着立杆的长细比，对确保立杆承载力关系很大，每层水平杆间的步距要严格控制。当搭设至立杆顶部时，立杆顶距顶层水平杆距离不足步距但又大于40cm时，宜增设一层水平杆。相邻步距的纵、横水平杆应错开布置在立杆的两侧，以减少立杆偏心受载情况。4.5剪力撑剪刀撑斜杆的接长应采用搭接，剪力撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，可将一根斜杆扣在立杆上，另一根斜杆扣在水平杆的伸出部分上,这样可以避免两根斜杆相交时把钢管别弯，旋转扣件中心线至主节点的距离不宜大于150mm,最下面的斜杆与立杆的连接点离地面不宜大于50cm，以保证架子的稳定性。剪刀撑斜杆与地面的倾角宜在45°~60°之间，同一节间，由底至顶层呈之字型连续布置。剪力撑宜与立杆同步搭设，以保证立杆的垂直度。4.6扣件剪脚手架各杆件相交伸出的端头，均应大于10cm,以防止杆件滑脱。扣件螺栓拧紧扭力矩值不应小于40N・m,且不应大于65N・m。安装后的扣件螺栓拧紧扭力矩应采用扭力板手检查，抽样方法应按随机分布原则进行。不合格的必须重新拧紧，直至合格为止。脚手架搭设完毕后，应其进行整体验收，合格后方可进行下一道工序，确保施工安全。五、拆除脚手架施工流程脚手架拆除前，应全面检查脚手架的扣件连...
