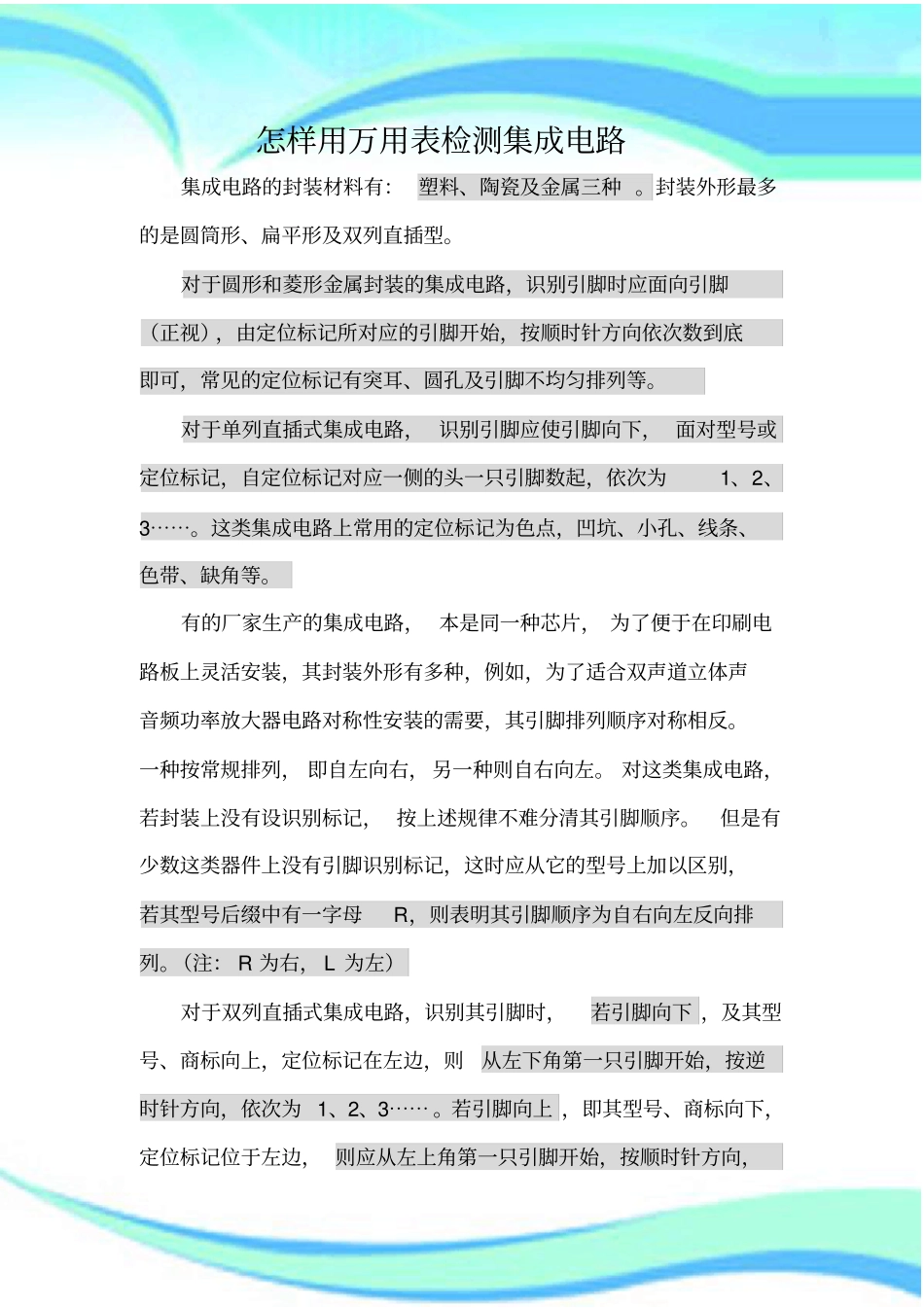

怎样用万用表检测集成电路————————————————————————————————作者：————————————————————————————————日期：怎样用万用表检测集成电路集成电路的封装材料有：塑料、陶瓷及金属三种。封装外形最多的是圆筒形、扁平形及双列直插型。对于圆形和菱形金属封装的集成电路，识别引脚时应面向引脚（正视），由定位标记所对应的引脚开始，按顺时针方向依次数到底即可，常见的定位标记有突耳、圆孔及引脚不均匀排列等。对于单列直插式集成电路，识别引脚应使引脚向下，面对型号或定位标记，自定位标记对应一侧的头一只引脚数起，依次为1、2、3⋯⋯。这类集成电路上常用的定位标记为色点，凹坑、小孔、线条、色带、缺角等。有的厂家生产的集成电路，本是同一种芯片，为了便于在印刷电路板上灵活安装，其封装外形有多种，例如，为了适合双声道立体声音频功率放大器电路对称性安装的需要，其引脚排列顺序对称相反。一种按常规排列，即自左向右，另一种则自右向左。对这类集成电路，若封装上没有设识别标记，按上述规律不难分清其引脚顺序。但是有少数这类器件上没有引脚识别标记，这时应从它的型号上加以区别，若其型号后缀中有一字母R，则表明其引脚顺序为自右向左反向排列。（注：R为右，L为左）对于双列直插式集成电路，识别其引脚时，若引脚向下，及其型号、商标向上，定位标记在左边，则从左下角第一只引脚开始，按逆时针方向，依次为1、2、3⋯⋯。若引脚向上，即其型号、商标向下，定位标记位于左边，则应从左上角第一只引脚开始，按顺时针方向，依次为1、2、3⋯⋯。有的个别型号集成电路的引脚，在其对应位置上有缺脚（即无此输出引脚）。对于这种型号的集成电路，其引脚编号顺序不受影响。对于四列集成电路，从识别标记开始顺时针数。集成电路推荐工作条件。推荐工作推荐是保证集成电路正常工作的条件，在此条件内使用时，集成电路的特性及正常工作均有保证，对CMOS电路，其电源电压、输入电压、工作温度范围、脉冲宽度等虽然被规定，但是电源电压降低到7V以下时，集成电路的工作不稳定，具体使用时应注意这一点。运算放大器除具有一般集成电路的优点外，还具有成本低、用途最广泛、互换性最好的优点。其发展方向为该大的无穷大，该小的为零。集成电路的极限参数：有时也称作最大额定值，是指为了保证集成电路的寿命和性能，由生产厂家规定的绝对不能超过的值。在实际使用中，如果超过其极限值中的一项，集成电路有可能损坏。即使不损坏，其电路指标可能下降，集成电路本身质量可能变低，寿命可能缩短。近几年生产的各类集成电路，因其内部均设有保护电路，稍微超过其极限值，一般不会造成永久性损坏。数字电路（以CMOS为例）的极限参数为：参数名称符号参数值单位备注电源电压Ucc-0.5~18V输入电压UI-0..5~Ucc+0.5V储存温度T-65~150℃焊接温度TL265℃10S集成运算放大器的极限参数值：以宽频带双运放NJM4559为例。参数名称符号参数值单位电源电压Ucc±18V输入电压UI±15V差分电压TL±30V允许功耗P500mW工作温度RV:-40~85RC:0~70℃储存温度T-65~150℃音响、电视、录像机等家用电器类集成电路的极限参数锁相环调频立体声解码集成电路BA1356为例参数名称符号参数值单位备注电源电压Ucc14V功耗p500mW储存温度T-55~125℃工作环境温度T-25~125℃图像中放、检波及预视放集成电路以TA7611AP为例参数名称符号参数值单位电源电压Ucc15V4脚输出开路电压15V12脚输出视频直流电流6mA功耗p1.4mW储存温度T-55~125℃工作环境温度T-25~125℃场扫描集成电路以HA11441为例参数名称符号参数值单位场电源电压Ucc12V行电源电压电压12V场输出电流10mA行输出电流5mA功耗p200mW储存温度T-20~70℃工作环境温度T-40~125℃用万用表测量非在线的集成块的技巧测量方法：1.将万用表拨至R×1kΩ档（或R×100Ω档、R×10Ω档，但一般不用R×10kΩ档和R×1Ω档）上，先将红表笔（内接电池负极）接在集成电路的接地脚上，且保持整个测量过程中保持不变。然后利用黑表笔（内接电池正极）从第一只引脚开始，依次测出对应的电阻值。（正向电阻测量）2.将黑表笔...
