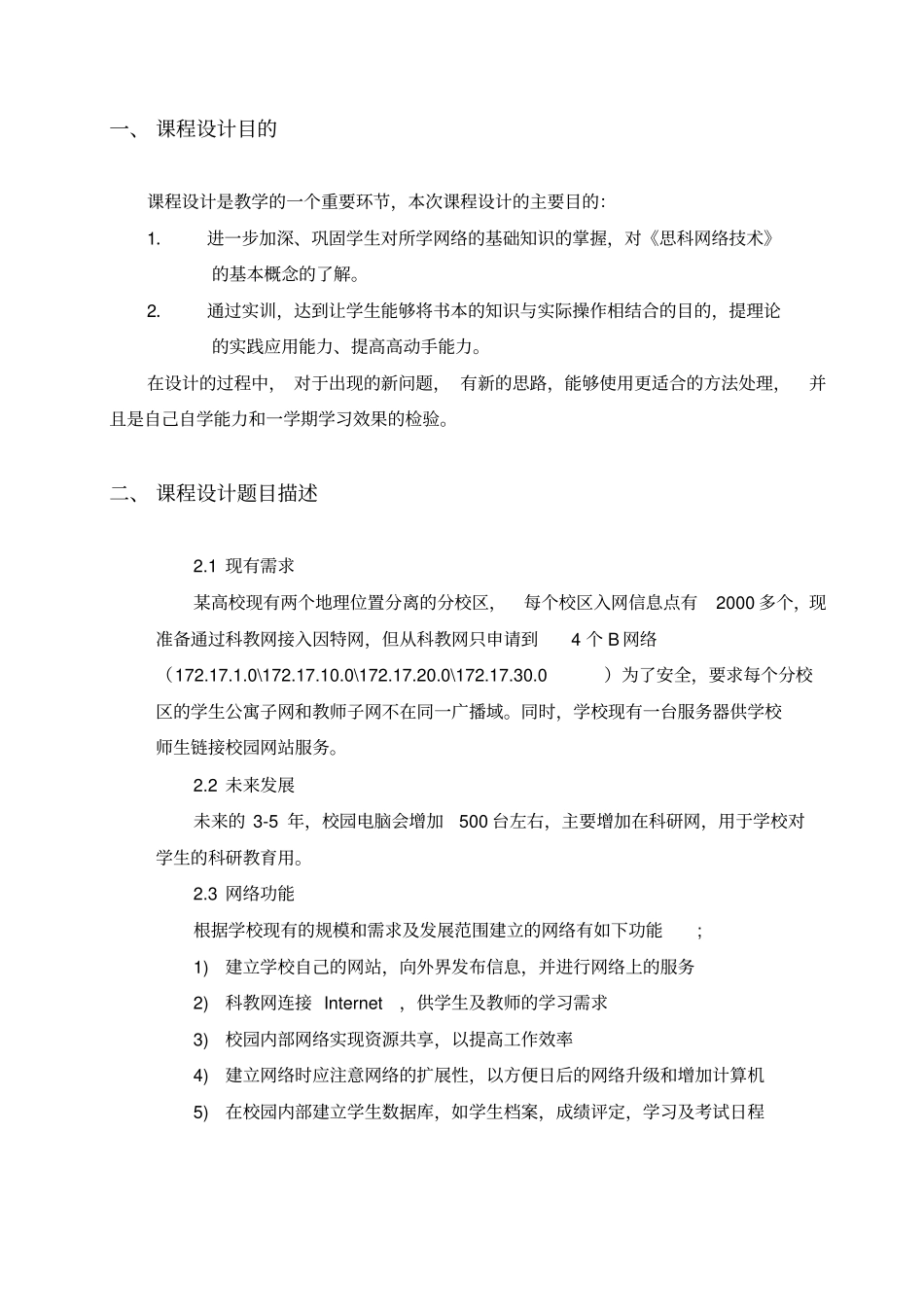

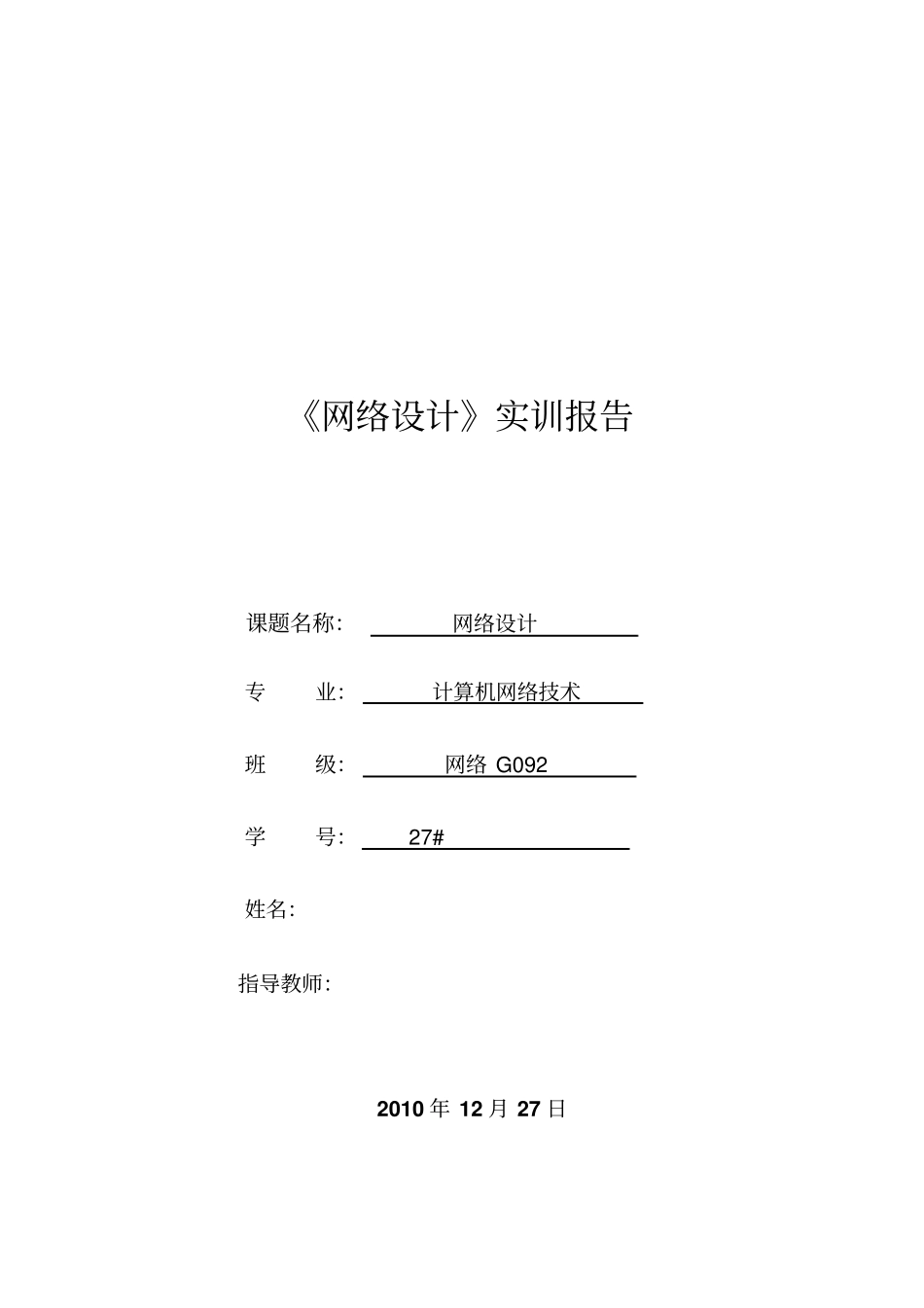

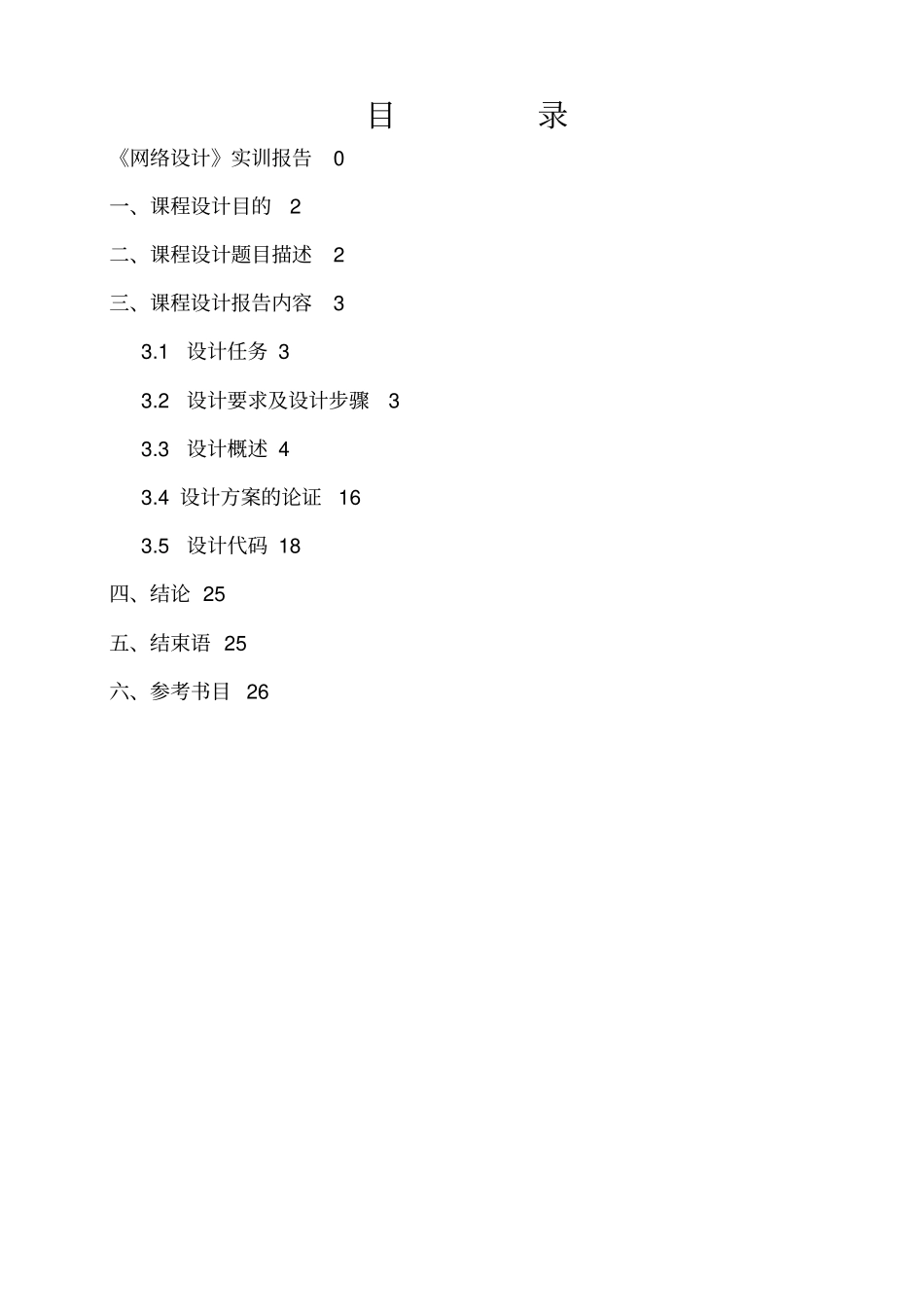

《网络设计》实训报告课题名称：网络设计专业：计算机网络技术班级：网络G092学号：27#姓名：指导教师：2010年12月27日目录《网络设计》实训报告0一、课程设计目的2二、课程设计题目描述2三、课程设计报告内容33.1设计任务33.2设计要求及设计步骤33.3设计概述43.4设计方案的论证163.5设计代码18四、结论25五、结束语25六、参考书目26一、课程设计目的课程设计是教学的一个重要环节，本次课程设计的主要目的：1．进一步加深、巩固学生对所学网络的基础知识的掌握，对《思科网络技术》的基本概念的了解。2．通过实训，达到让学生能够将书本的知识与实际操作相结合的目的，提理论的实践应用能力、提高高动手能力。在设计的过程中，对于出现的新问题，有新的思路，能够使用更适合的方法处理，并且是自己自学能力和一学期学习效果的检验。二、课程设计题目描述2.1现有需求某高校现有两个地理位置分离的分校区，每个校区入网信息点有2000多个，现准备通过科教网接入因特网，但从科教网只申请到4个B网络（172.17.1.0\172.17.10.0\172.17.20.0\172.17.30.0）为了安全，要求每个分校区的学生公寓子网和教师子网不在同一广播域。同时，学校现有一台服务器供学校师生链接校园网站服务。2.2未来发展未来的3-5年，校园电脑会增加500台左右，主要增加在科研网，用于学校对学生的科研教育用。2.3网络功能根据学校现有的规模和需求及发展范围建立的网络有如下功能;1)建立学校自己的网站，向外界发布信息，并进行网络上的服务2)科教网连接Internet，供学生及教师的学习需求3)校园内部网络实现资源共享，以提高工作效率4)建立网络时应注意网络的扩展性，以方便日后的网络升级和增加计算机5)在校园内部建立学生数据库，如学生档案，成绩评定，学习及考试日程三、课程设计报告内容3.1设计任务1．VLAN与VTP。任务1：配置静态路由和默认路由任务2：添加并连接BRANCH路由器任务3：添加并连接交换机任务4：添加并连接PC任务5：执行基本设备配置任务6：配置OSPF路由任务7：配置STP任务8：配置VTP任务9：配置中继任务10：配置VLAN任务11：检验端到端连通性3.2设计要求及设计步骤1、主要内容：本实训覆盖了您在前三门Exploration课程中所学的许多技能。这些技能包括构建网络，应用编址方案，配置路由，VLAN、STP和VTP以及测试连通性。2、设计要求：技能要求：学会各种协议的使用，掌握它们的操作技巧及应用范围，能独立完成拓扑的设计与规划，并配置好网络。3、需要注意的知识点1)pakcetpracer的使用2)ACL的建立与应用3)加密认证的使用4)广域网技术5)VLAN技术的应用6)动态路由协议的应用与配置7)ip节省的一些相关技术4、纪律要求：1)按时完成各阶段要求2)不能互相拷贝3)按时参加实训、不能迟到、早退、旷课。4)按时上交报告5)在实训过程不干与实训内容无关的内容（一次扣10分）本课程设计时间为二周，上机学时为14学时，具体安排建议如下：第一周第二周1分组选题布置任务完成设备的配置2收集材料测试与调试3收集整理资料实验汇总与报告4完成实验拓扑总结5完成设备的配置答辩汇总3.3设计概述1、拓扑图2、配置主服务器（IBMX226）的介绍IBMX系列服务器NAS解决方案结合了IBMX系列塔式、机架式和刀片服务器，以及WindowsStorageServer2003操作系统，帮助企业实现快速安装与部署。IBMX系列存储服务器可以为客户提供低成本的可靠的NAS解决方案，易于使用和管理，并可以通过NAS网关功能与现有的SAN基础设施相集成。IBMxSeries226采用全新的IBMXtendedDesignArchitecture，通过IntelEM64T提供低价位的2路性能，通过集成的RAID0或1、可选热插拔SCSI或易插拔SATA驱动器以及ASF2.0等创新管理特性提高了可用性。IBMxSeries226的参数：类型描述类型描述类别塔式结构4UCPU类型XeonDPCPU2800MHz支持CPU个数2FSB（总线）800MHz处理器描述2路英特尔?至强?处理器，IntelEM64T内存带宽/描述PC2-3200400MHzECC内存,DDR2SDRAM/Chipkill512MB标配/16GB1最大PC2-3200DDR2内存内存类型及大小ECCDDR512MB最大内存容量16GB最大热插拔硬盘数6硬盘大小（GB）73.4GB硬盘类型/描述最多支持6个热插拔U320SCSI硬盘驱动器,最多支持4个易插拔SATA...
