总平面布置及力能供应VIP专享VIP免费

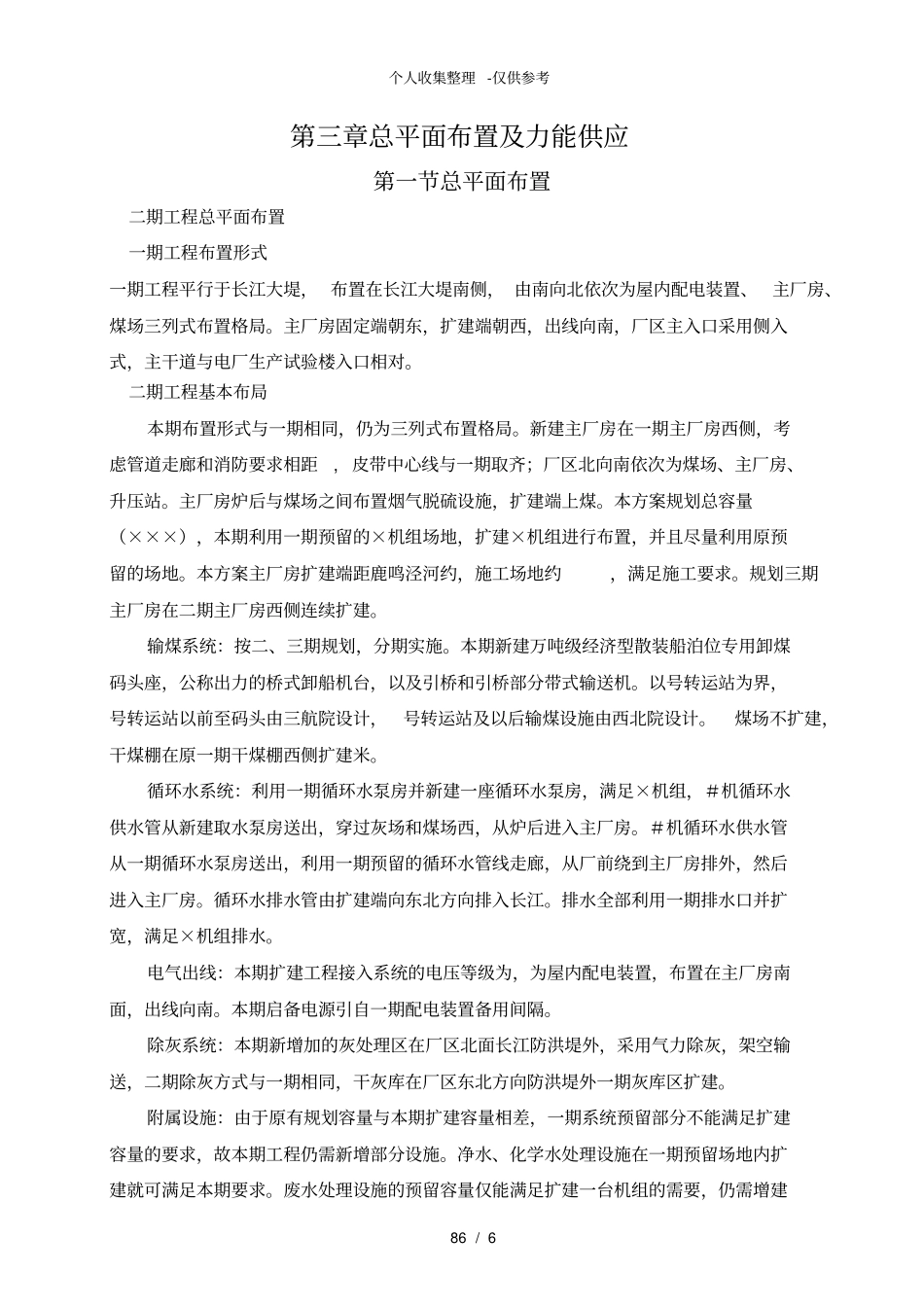

个人收集整理-仅供参考86/6第三章总平面布置及力能供应第一节总平面布置二期工程总平面布置一期工程布置形式一期工程平行于长江大堤，布置在长江大堤南侧，由南向北依次为屋内配电装置、主厂房、煤场三列式布置格局。主厂房固定端朝东，扩建端朝西，出线向南，厂区主入口采用侧入式，主干道与电厂生产试验楼入口相对。二期工程基本布局本期布置形式与一期相同，仍为三列式布置格局。新建主厂房在一期主厂房西侧，考虑管道走廊和消防要求相距,皮带中心线与一期取齐；厂区北向南依次为煤场、主厂房、升压站。主厂房炉后与煤场之间布置烟气脱硫设施，扩建端上煤。本方案规划总容量（×××），本期利用一期预留的×机组场地，扩建×机组进行布置，并且尽量利用原预留的场地。本方案主厂房扩建端距鹿鸣泾河约，施工场地约，满足施工要求。规划三期主厂房在二期主厂房西侧连续扩建。输煤系统：按二、三期规划，分期实施。本期新建万吨级经济型散装船泊位专用卸煤码头座，公称出力的桥式卸船机台，以及引桥和引桥部分带式输送机。以号转运站为界，号转运站以前至码头由三航院设计，号转运站及以后输煤设施由西北院设计。煤场不扩建，干煤棚在原一期干煤棚西侧扩建米。循环水系统：利用一期循环水泵房并新建一座循环水泵房，满足×机组，＃机循环水供水管从新建取水泵房送出，穿过灰场和煤场西，从炉后进入主厂房。＃机循环水供水管从一期循环水泵房送出，利用一期预留的循环水管线走廊，从厂前绕到主厂房排外，然后进入主厂房。循环水排水管由扩建端向东北方向排入长江。排水全部利用一期排水口并扩宽，满足×机组排水。电气出线：本期扩建工程接入系统的电压等级为，为屋内配电装置，布置在主厂房南面，出线向南。本期启备电源引自一期配电装置备用间隔。除灰系统：本期新增加的灰处理区在厂区北面长江防洪堤外，采用气力除灰，架空输送，二期除灰方式与一期相同，干灰库在厂区东北方向防洪堤外一期灰库区扩建。附属设施：由于原有规划容量与本期扩建容量相差，一期系统预留部分不能满足扩建容量的要求，故本期工程仍需新增部分设施。净水、化学水处理设施在一期预留场地内扩建就可满足本期要求。废水处理设施的预留容量仅能满足扩建一台机组的需要，仍需增建个人收集整理-仅供参考87/6废水处理设施。电厂生活区：电厂一期生活区在主厂房东侧的厂区最东端，二期考虑增加职工宿舍座，食堂部分扩建。二期工程竖向布置根据厂区总平面布置方式及工艺要求，并结合自然地形，主要建构筑物地基处理，土石方工程量综合平衡，洪水位场地排水、管线接口标高综合考虑。本工程厂区竖向设计采用平坡式布置，并采用箭头法表示。设计标高～。厂区地表雨水排水，采用场地→道路→雨水口→窨井的排水方式，经管道排至长江。根据规范及工艺要求，主要建构筑物室内外设计高差，次要建构筑物室内外设计高差为～，当室内外高差较大时，可采用散水下加矮墙或局部调整场地设计坡度来解决。二期工程主厂房布置汽机房布置主厂房扩建方向为左扩建。汽轮发电机组机头朝向扩建端，纵向顺列布置。汽机房分三层：底层（米），中间层（米），运转层（米）。汽机运转层采用大平台布置，运转层标高为米，两台机组之间设大件重物起吊孔。每台机组配置的两台汽动给水泵组头对头纵向布置在靠近排柱侧。在～号柱之间设运转层至零米的检修起吊孔。除氧间布置除氧框架分为：底层（米），中间层（米），运转层（米）、除氧器层（米）。除氧间底层布置电动给水泵组、汽动给水泵前置泵等。中间层标高设为米，该层布置号和号低压加热器。、、号高压加热器布置在米层上。除氧器、闭式循环冷却水膨胀水箱布置在米层，露天布置。煤仓间布置煤仓间分三层：底层（米）、运转层（米）、运煤皮带层（米）。每台炉的六台中速磨煤机及其辅助设备布置在煤仓间零米，两炉之间布置有凝结水精处理辅助设备、化学加药及汽水取样、凝结水处理再生装置等。运转层布置给煤机。米层设二路输煤皮带。两台机组的集中控制室布置在煤仓框架的～号柱的米层上。锅炉及其尾部布置个人收集整理-仅供参考88/6锅炉为露天布置(运转层以下不封闭)，运转层标高为米，...
