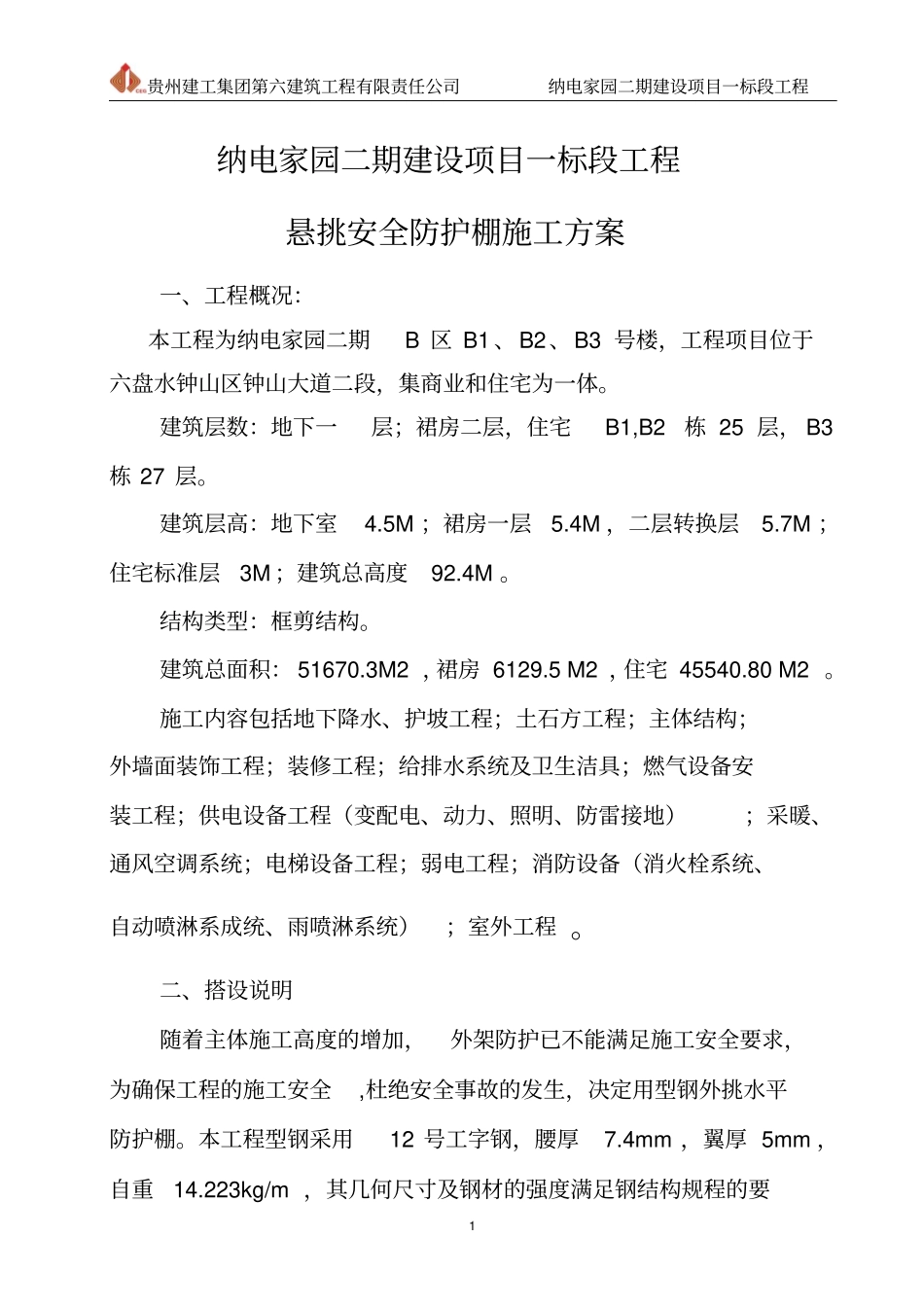

贵州建工集团第六建筑工程有限责任公司纳电家园二期建设项目一标段工程纳电家园建设项目二期一标段工程悬挑安全防护棚施工方案程序签名职称日期编制专业负责人审核项目技术负责人公司技术部门公司质量部门公司安全部门批准公司总工贵州建工集团第六建筑工程有限责任公司贵州建工集团第六建筑工程有限责任公司纳电家园二期建设项目一标段工程1纳电家园二期建设项目一标段工程悬挑安全防护棚施工方案一、工程概况：本工程为纳电家园二期B区B1、B2、B3号楼，工程项目位于六盘水钟山区钟山大道二段，集商业和住宅为一体。建筑层数：地下一层；裙房二层，住宅B1,B2栋25层，B3栋27层。建筑层高：地下室4.5M；裙房一层5.4M，二层转换层5.7M；住宅标准层3M；建筑总高度92.4M。结构类型：框剪结构。建筑总面积：51670.3M2，裙房6129.5M2，住宅45540.80M2。施工内容包括地下降水、护坡工程；土石方工程；主体结构；外墙面装饰工程；装修工程；给排水系统及卫生洁具；燃气设备安装工程；供电设备工程（变配电、动力、照明、防雷接地）；采暖、通风空调系统；电梯设备工程；弱电工程；消防设备（消火栓系统、自动喷淋系成统、雨喷淋系统）；室外工程。二、搭设说明随着主体施工高度的增加，外架防护已不能满足施工安全要求，为确保工程的施工安全,杜绝安全事故的发生，决定用型钢外挑水平防护棚。本工程型钢采用12号工字钢，腰厚7.4mm，翼厚5mm，自重14.223kg/m，其几何尺寸及钢材的强度满足钢结构规程的要贵州建工集团第六建筑工程有限责任公司纳电家园二期建设项目一标段工程2求。钢丝绳采用φ13(6×37)钢丝绳，应提供其质量证明书。采用与φ13钢丝绳直径配套的钢丝绳绳卡，型号为Y4-12。花篮螺丝采用1.7“CO”型。预埋件采用φ20圆钢制作成预埋环埋设于钢筋混凝土构件中，作为工字钢悬挑根部的受力点。工字钢悬挑式水平防护棚用于主楼主体结构施工阶段的安全防护，主要为了防止高空落物伤人。固定式水平防护棚设于B1#、B2#楼结构标高44.200m，搭设外挑宽度为4米，沿建筑物轮廓四周设置。三、工字钢悬挑式防护棚构造要求1、悬挑式防护棚由悬挑工字钢、钢丝拉索、立杆（外栏杆）、横杆、预埋件等组成，悬挑工字钢间距1.8米,立杆（外栏杆）纵距la=1.8米。2、悬挑工字钢总长6米，外挑4米，在结构标高44.200m处埋设拉环，如果在预埋时不慎遗漏，那么可采用电锤打孔，用φ20圆钢制作成预埋环，将悬挑工字钢伸入预埋环中固定，在工字钢伸入预埋环后的根部设置两扣件防止悬挑工字钢滑脱。3、立杆（外栏杆）置于悬挑工字钢端部，高1.2米，工字钢顶端先电焊直径22的三级钢筋，高度200。栏杆立杆用φ38钢管插入预先焊接的钢筋内，再与工字钢焊接，并于距底部300高处设置一道横杆，用于捆绑挡脚板，立杆均以黄、黑油漆相间涂刷。4、外侧栏杆刷红白色，采用白色竹胶板，用16#铅丝捆绑。5、水平防护板设在悬挑工字钢上，底部选用长约3米，宽约0.3米，厚约４～5mm的楠竹制作的竹串片板。上部选用0.5cm厚贵州建工集团第六建筑工程有限责任公司纳电家园二期建设项目一标段工程3的竹胶板进行封底。当竹串片板长度小于2m时，采用两根小横杆，小横杆连接在悬挑槽钢端部和根部的横杆上，并将脚手板两端与小横杆可靠固定，以防倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于150mm，拐角要交圈，不得有探头板。四、悬挑防护棚设计与验算1、设计参数1.1、永久荷载G1K构配件自重，竹串片脚手板自重标准值取0.35kN/m2、栏杆与挡脚板自重标准值取0.14kN/m、密目网自重标准值为0.003kN/m2。1.2、可变荷载G2k施工均布活荷载按装饰脚手架取2kN/m2；2、悬挑槽钢及拉索设计与验算2.1、搭设形式贵州建工集团第六建筑工程有限责任公司纳电家园二期建设项目一标段工程42.2、挑杆受力简图受力简图如下：贵州建工集团第六建筑工程有限责任公司纳电家园二期建设项目一标段工程5其中：P为外防护栏杆传来的轴向力设计值；N为钢丝绳拉力；VS、Vb为支座反力；W为工字钢自重2.3、内力计算由平衡方程得：P+VS+W+Nsin45°=0Vb+Ncos45°=00.85P+1.75P+0.85W=1.75Ncos45°/0.93防护栏杆的自重设计值P=0.35+0.14+0.003=0.49kN。悬...
