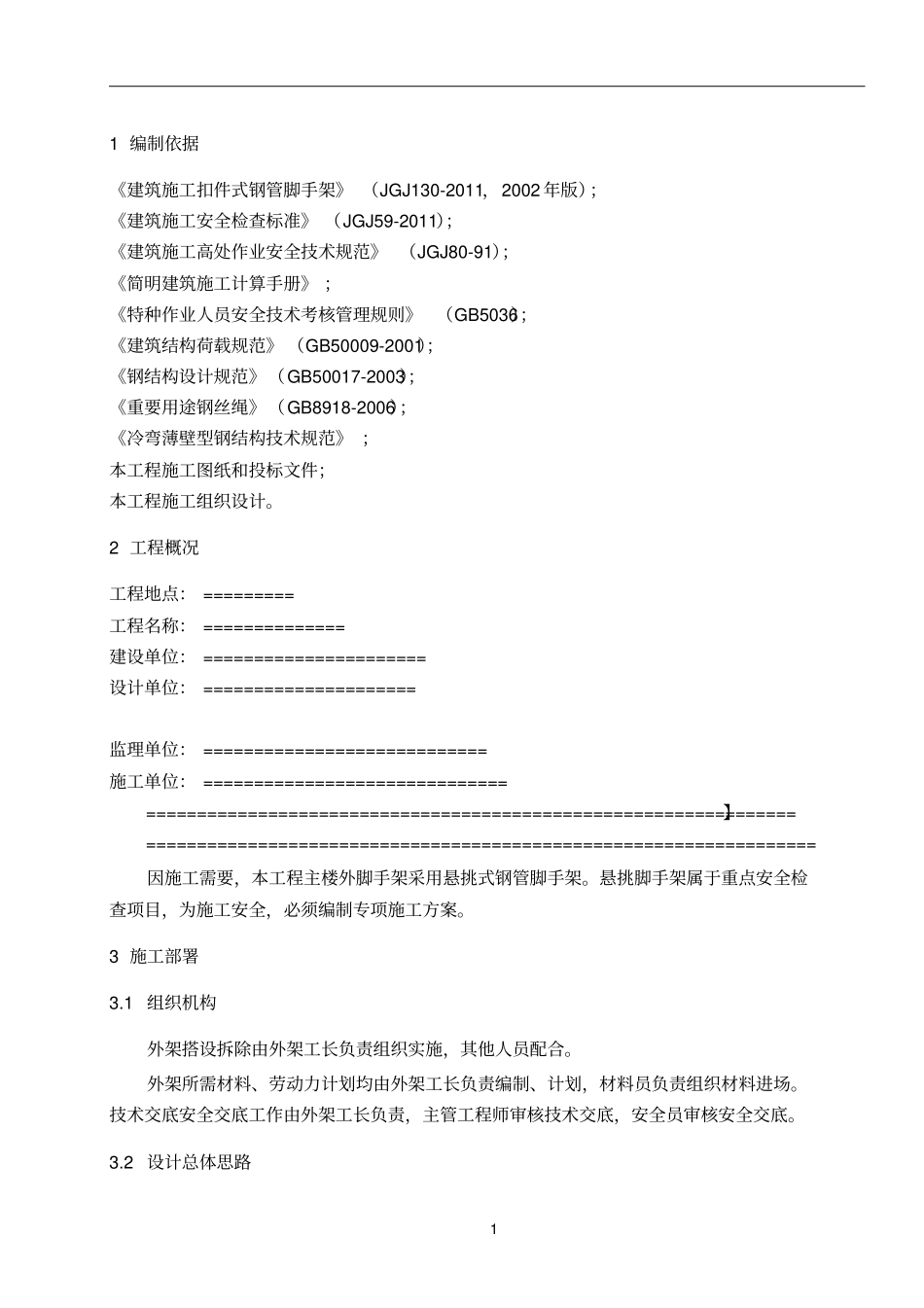

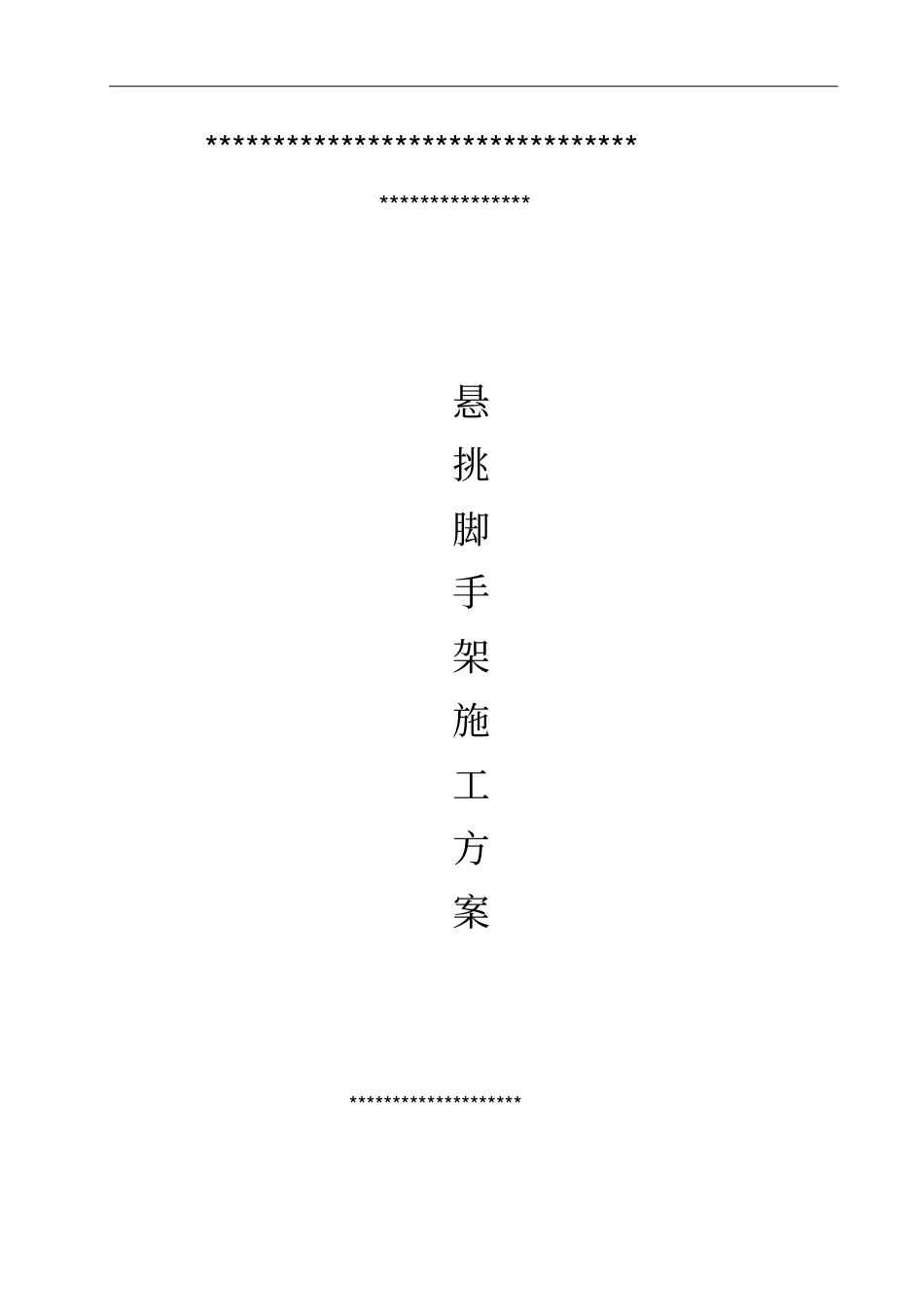

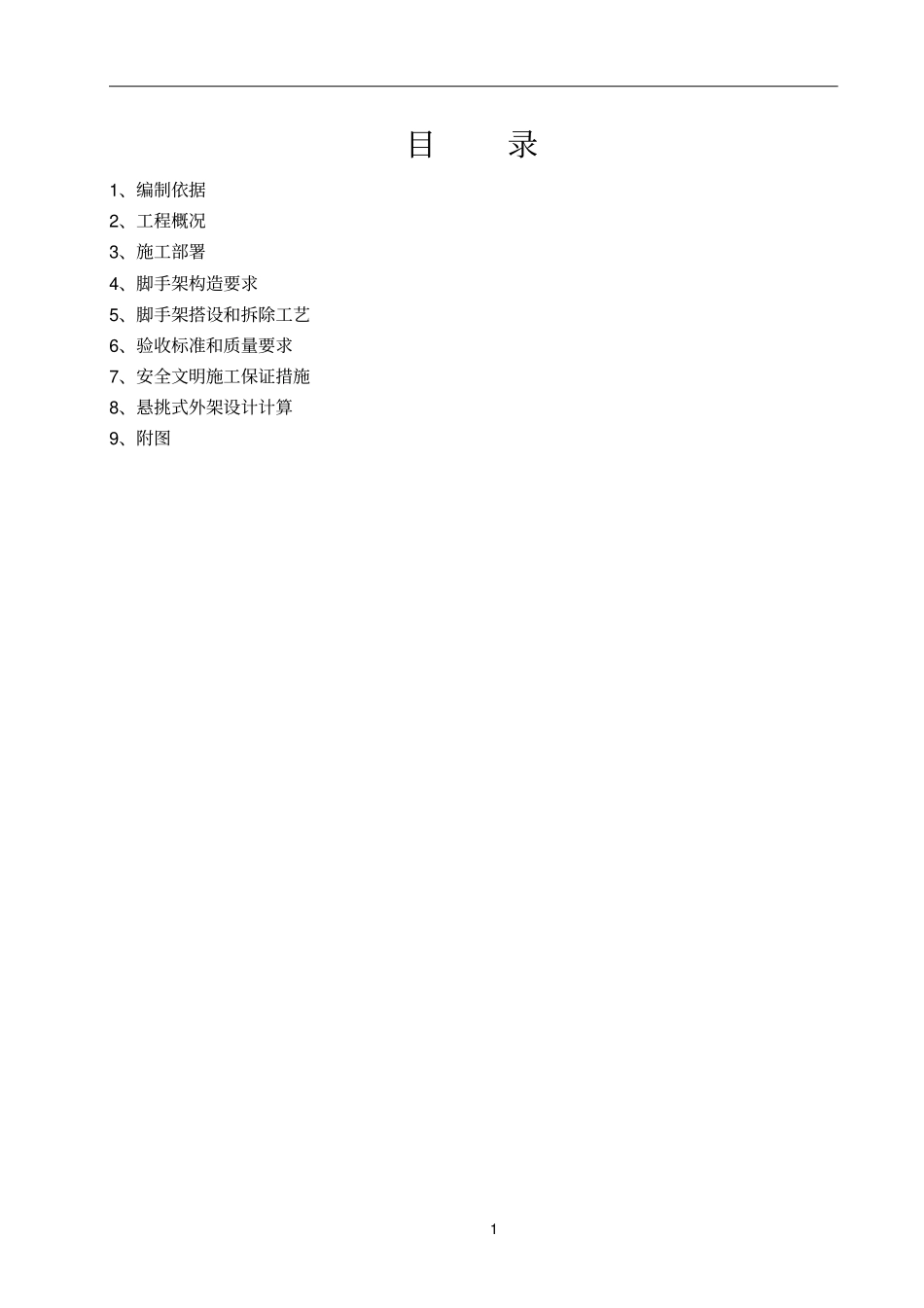

***********************************************悬挑脚手架施工方案********************1目录1、编制依据2、工程概况3、施工部署4、脚手架构造要求5、脚手架搭设和拆除工艺6、验收标准和质量要求7、安全文明施工保证措施8、悬挑式外架设计计算9、附图11编制依据《建筑施工扣件式钢管脚手架》（JGJ130-2011，2002年版）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工高处作业安全技术规范》（JGJ80-91）；《简明建筑施工计算手册》；《特种作业人员安全技术考核管理规则》（GB5036）；《建筑结构荷载规范》（GB50009-2001）；《钢结构设计规范》（GB50017-2003）；《重要用途钢丝绳》（GB8918-2006）；《冷弯薄壁型钢结构技术规范》；本工程施工图纸和投标文件；本工程施工组织设计。2工程概况工程地点：=========工程名称：==============建设单位：======================设计单位：=====================监理单位：============================施工单位：==============================================================================================】==================================================================因施工需要，本工程主楼外脚手架采用悬挑式钢管脚手架。悬挑脚手架属于重点安全检查项目，为施工安全，必须编制专项施工方案。3施工部署3.1组织机构外架搭设拆除由外架工长负责组织实施，其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制、计划，材料员负责组织材料进场。技术交底安全交底工作由外架工长负责，主管工程师审核技术交底，安全员审核安全交底。3.2设计总体思路21、主楼外脚手架采用悬挑式钢管脚手架，四次悬挑，第一次悬挑从六层楼面+22.85米开始，搭设到+42.35米，搭设高度19.5米（19.5÷1.8≈11步），第二次悬挑从十一层楼面+42.35米开始，搭设到+61.85米，搭设高度19.5米（19.5÷1.8≈11步），第三次悬挑从十六层楼面+61.85米开始，搭设到+81.35米，搭设高度19.5米（19.5÷1.8≈11步），第四次悬挑从二十一层楼面+81.35米开始，搭设到+100.65米，搭设高度19.3米（19.3÷1.8≈11步）。2、脚手架采用扣件式钢管脚手架，立杆横距为1.05m，步距1800㎜，纵距1500㎜，内侧立杆离建筑物外墙为20cm，小横杆里端离建筑物外墙面不大于20cm，另一端伸出立杆15cm。满铺冲压钢脚手板，底层用密目安全网兜底，并设一道平网；脚手架外排立杆内侧满挂密目安全网。3、采用16#工字钢长度4.4米，1.4米悬挑在外，3.0米为固端长度，外立杆离工字钢悬挑端部15cm处，内立杆在离外立杆1.05米处，采用10cm钢筋头焊在工字钢上。立杆插在套筒内固定，分别在两根立杆内侧将大横杆用扣件与立杆、小横杆连接形成脚手架。工字钢间距与脚手架纵距相同为1.5米。16圆钢预埋件16#工字钢工字钢连接图钢丝绳14卸扣连接外侧钢筋环起固定工字钢用,不参与受力验算开孔4个绳卡3、楼面结构层中预埋锚固式圆钢预埋件，安装完工字钢后用双螺帽固定，在每根工字钢位置埋设3根，第一根、第二根离楼面内侧20cm处，间距20cm，第三根离第二根2.3m。预埋拉环前首先确定工字钢位置，将预埋钢筋与楼面钢筋焊接，然后浇筑楼面砼。因脚手架是逐层搭设的，其荷载也是逐步增加的，所以在楼面砼达到50%强度方可穿工字钢搭设脚手架，工字钢穿入预埋钢筋后与预埋钢筋焊接牢固上下均要满焊。立杆与型钢的连接采用如下做法：在型钢上立杆固定的相应位置预先焊接10cm长Ф25钢筋头。34、在设置工字钢部位的上一层楼面外墙梁处预埋钢筋，采用φ14钢丝绳穿过预埋钢筋与工字钢开孔处采用卸扣联接，钢丝绳拉结在楼面预埋钢筋环上，钢丝绳只起保护作用，不作为受力计算。3.3劳动力准备各栋楼搭设阶段需架子工12名，维护阶段需架子工4名，拆除阶段需外架工12名。所有架子工均需持证上岗。架子施工队由优选具有专业资质的施工队伍。组织技术交底和安全技术交底。施工人员已熟悉图纸。搭设阶段安排1名测量放线工弹线配合预埋工字钢梁的钢筋套箍。3.4材料准备本工程外架、卸料平台所用的钢管、扣件由租赁站提供。架子工班组每天编制用料计划，并提前3天报项目负责人，每天所需构配件均...
