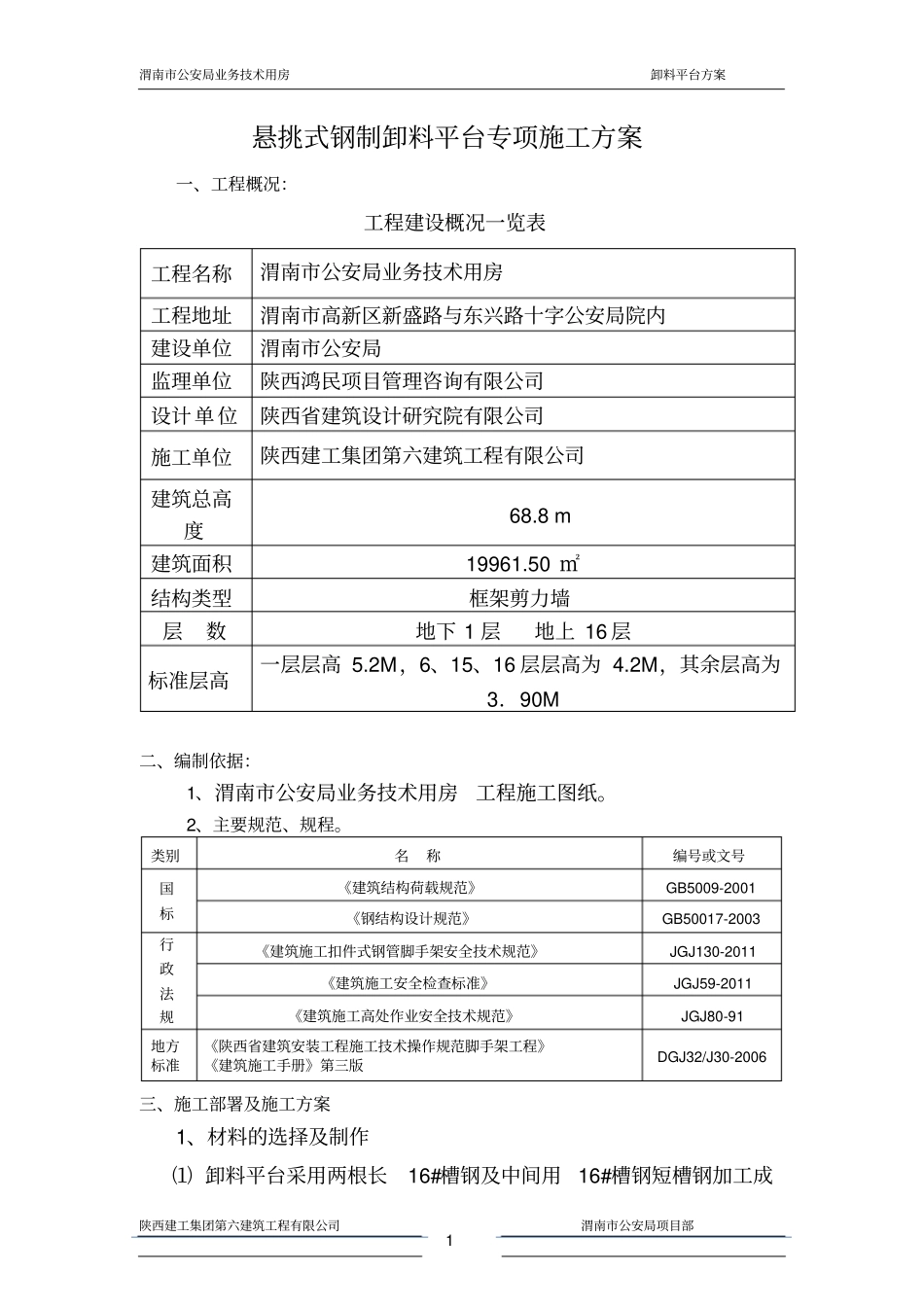

渭南市公安局业务技术用房卸料平台方案陕西建工集团第六建筑工程有限公司1渭南市公安局项目部悬挑式钢制卸料平台专项施工方案一、工程概况：工程建设概况一览表工程名称渭南市公安局业务技术用房工程地址渭南市高新区新盛路与东兴路十字公安局院内建设单位渭南市公安局监理单位陕西鸿民项目管理咨询有限公司设计单位陕西省建筑设计研究院有限公司施工单位陕西建工集团第六建筑工程有限公司建筑总高度68.8m建筑面积19961.50㎡结构类型框架剪力墙层数地下1层地上16层标准层高一层层高5.2M，6、15、16层层高为4.2M，其余层高为3．90M二、编制依据：1、渭南市公安局业务技术用房工程施工图纸。2、主要规范、规程。类别名称编号或文号国标《建筑结构荷载规范》GB5009-2001《钢结构设计规范》GB50017-2003行政法规《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-91地方标准《陕西省建筑安装工程施工技术操作规范脚手架工程》《建筑施工手册》第三版DGJ32/J30-2006三、施工部署及施工方案1、材料的选择及制作⑴卸料平台采用两根长16#槽钢及中间用16#槽钢短槽钢加工成渭南市公安局业务技术用房卸料平台方案陕西建工集团第六建筑工程有限公司2渭南市公安局项目部一个长方形的平台，在悬挑端部朝墙面方向槽钢上焊接φ22拉环用于出料平台的垂直升降，直径16＃钢丝绳兜住平台底部槽钢，平台上部用φ48*3.0钢管间距300mm纵向焊接槽钢上，满铺50mm厚的竹胶板并固定；平台两侧用钢管作护拦，护拦钢管刷黄黑相间油漆，周边用钢丝网防护，防护栏杆高度为1.0m。⑵直径16钢丝绳作为与主体结构拉接的材料，钢丝绳兜住出料平台。2、准备工作2.1材料准备⑴.主要受力悬挑构件：[16槽钢，必须符合国家有关标准，有出厂合格证明。钢材：235号钢，钢材应附有质量证明书并应符合设计要求及国家标准的规定。钢材断口不得有分层及表面锈蚀、麻点。⑵.电焊条：使用的电焊条必须有出厂合格证明。⑶.围护构件：钢管，钢管采用φ48mm、壁厚3.0mm的焊接钢管，扣件，采用可锻铸铁制作扣件，与钢管管径相配合，严禁使用加工不合格、无出厂合格证、表面有裂纹、变形、锈蚀的扣件。2.2、机具设备⑴.电焊机、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、测温计、扳手、力矩扳手、起重索具、工具袋等。⑵.塔吊、水平尺、角尺、卷尺等。2.3、施工技术准备⑴.悬挑钢平台施工前必须经过计算，并绘制正式施工图，绘制悬挑钢平台与主体结构连接的施工图，必须经有关部门批准。⑵.编制施工方案，向有关技术和操作人员交底3、制作技术交底3.1焊接要求⑴.按卸料平台图纸槽钢型号与长度下料，可采用氧割或锯切，其公差定位2mm。⑵.焊工必须有焊工证。安排焊工所担任的焊接工作应与焊工的渭南市公安局业务技术用房卸料平台方案陕西建工集团第六建筑工程有限公司3渭南市公安局项目部技术水平相适应，并有二年以上的经验。⑶.焊接前应复查组装质量和焊缝区的处理情况，修整后方能施焊。⑷焊接前应对所焊柑件进行清理，除去油污、锈蚀、浮水及氧化铁等，在沿焊缝两侧不少于20mm范围内露出金属光泽。3.2、焊接工艺：1）焊接直径为4.0mm。2）、根据型钢的厚度和以往施工经验，焊接电流暂定为160~200A，现场焊工进行试焊后可自行调整焊接电流。焊接电流过大，焊接容易咬肉、飞溅、焊条烧红。焊条电流过小，电弧不稳定，不易焊透和发生夹渣，焊接效率也低，应在现场由焊工进行焊接实验，求出最佳焊接电流。3）焊接速度：要求等速焊接，保证焊逢厚度、宽度均匀一致，从面罩内看熔池中铁水与溶渣保持等距（2~4mm）为宜。4）焊接电弧长度：根据所用焊条的牌号不同而确定，一般要求电弧长度稳定不变，酸性焊条以4mm长为宜。5）、焊条角度：根据两焊件的厚度确定焊条的角度。焊条角度有两个方向，第一是焊条与焊接前进方向的夹角为60度~75度；第二是焊条与焊件左右夹角，有两种情况，当两焊件厚度相等时，焊条与焊件的夹角均为45度，当两焊件厚度不相等时，焊条与较厚焊件一侧的夹角应大于焊条与较薄焊件一侧的夹角。6）起焊：在焊逢起焊点前方15~20...
