悬挑脚手架技术交底大全VIP免费

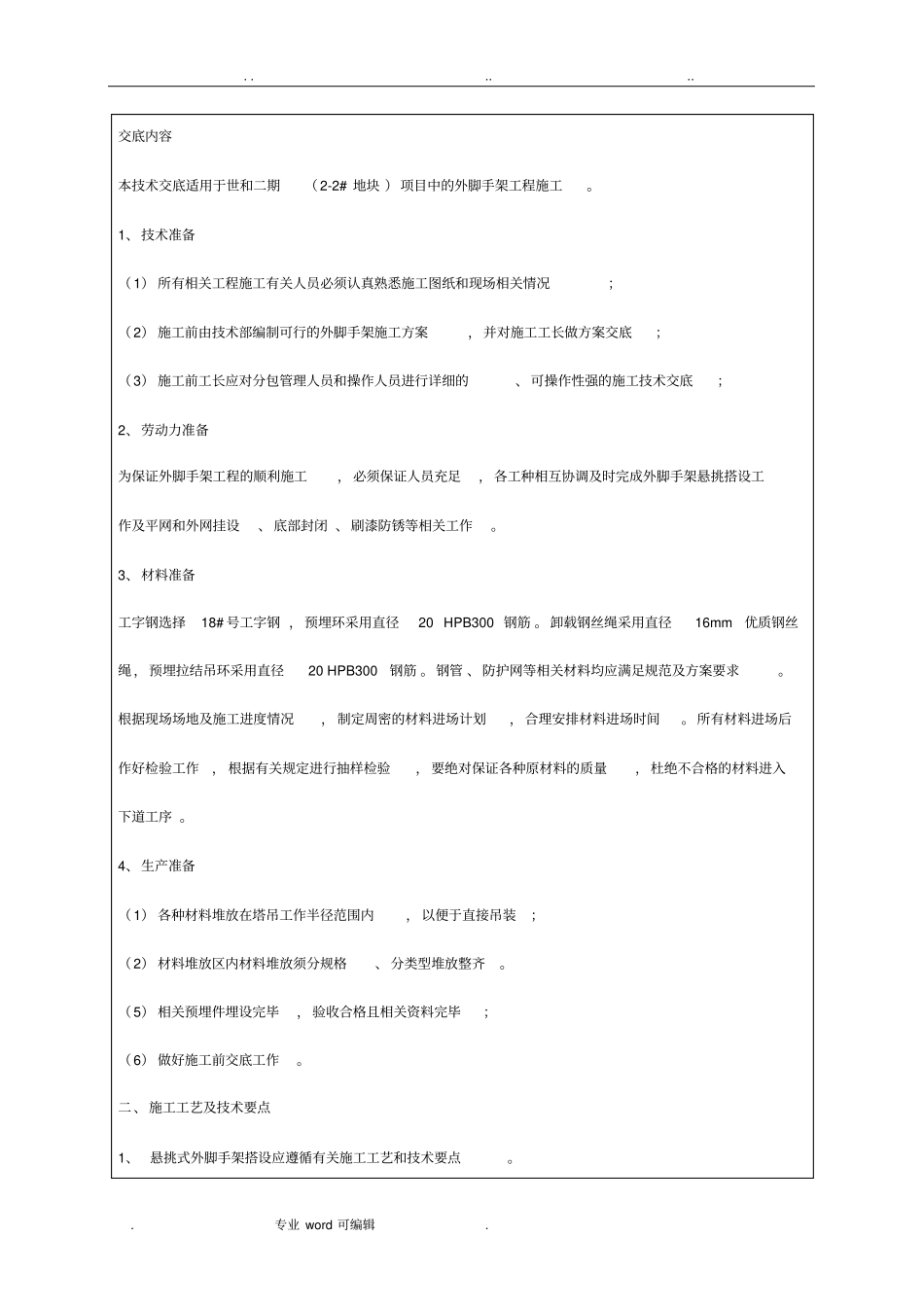

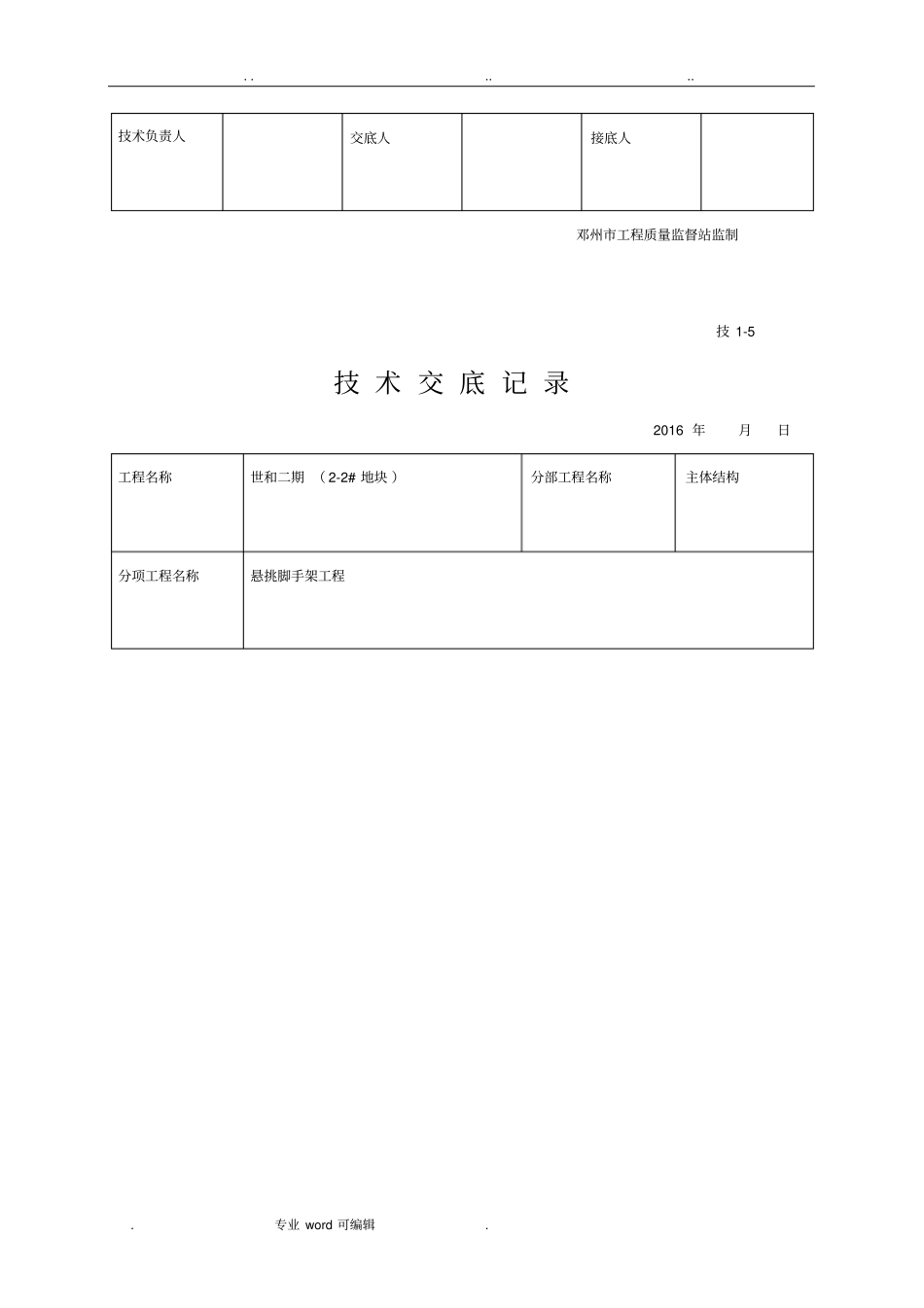

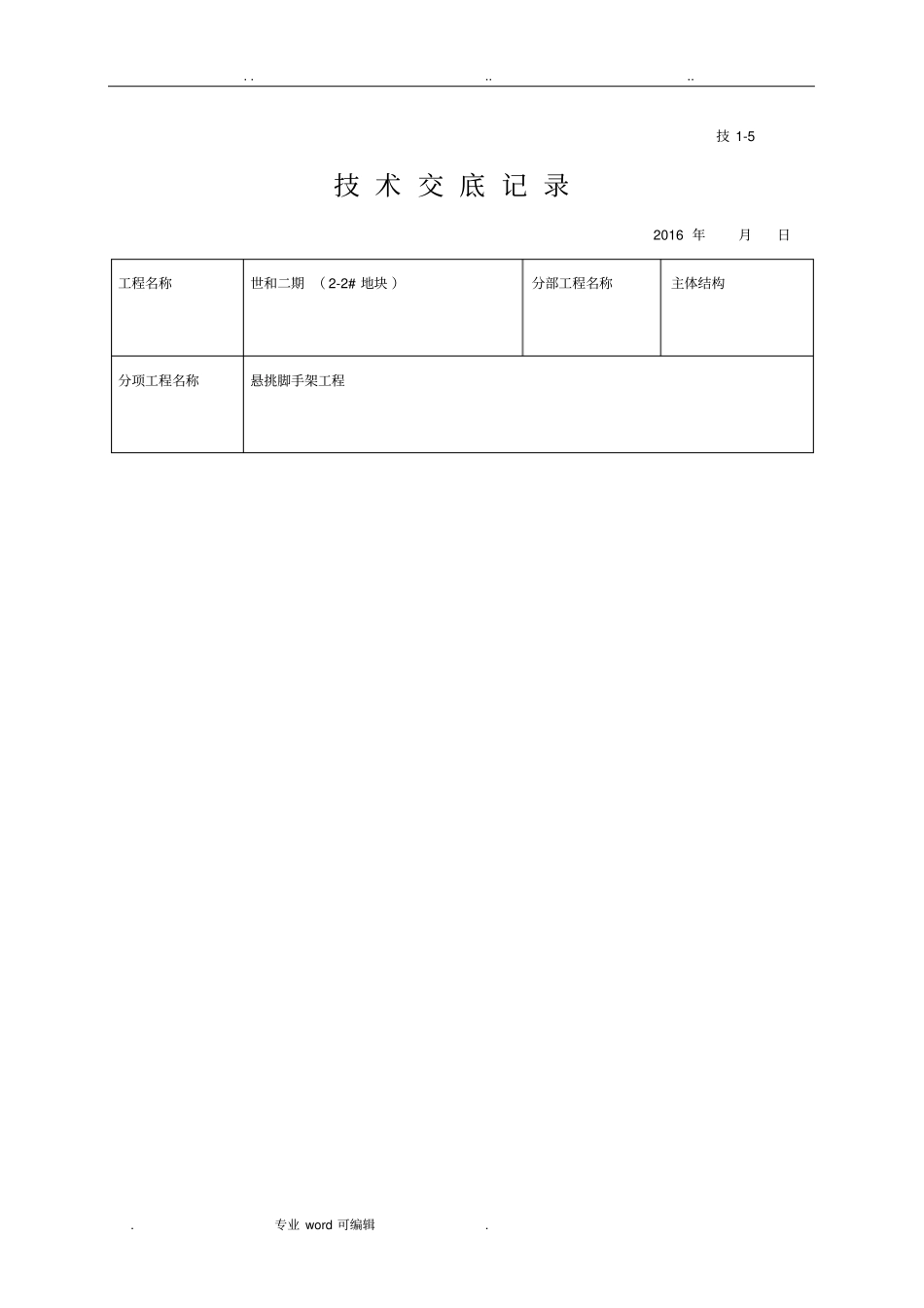

.......专业word可编辑.技1-5技术交底记录2016年月日工程名称世和二期（2-2#地块）分部工程名称主体结构分项工程名称悬挑脚手架工程.......专业word可编辑.交底内容本技术交底适用于世和二期（2-2#地块）项目中的外脚手架工程施工。1、技术准备（1）所有相关工程施工有关人员必须认真熟悉施工图纸和现场相关情况；（2）施工前由技术部编制可行的外脚手架施工方案，并对施工工长做方案交底；（3）施工前工长应对分包管理人员和操作人员进行详细的、可操作性强的施工技术交底；2、劳动力准备为保证外脚手架工程的顺利施工，必须保证人员充足，各工种相互协调及时完成外脚手架悬挑搭设工作及平网和外网挂设、底部封闭、刷漆防锈等相关工作。3、材料准备工字钢选择18#号工字钢，预埋环采用直径20HPB300钢筋。卸载钢丝绳采用直径16mm优质钢丝绳，预埋拉结吊环采用直径20HPB300钢筋。钢管、防护网等相关材料均应满足规范及方案要求。根据现场场地及施工进度情况，制定周密的材料进场计划，合理安排材料进场时间。所有材料进场后作好检验工作，根据有关规定进行抽样检验，要绝对保证各种原材料的质量，杜绝不合格的材料进入下道工序。4、生产准备（1）各种材料堆放在塔吊工作半径范围内，以便于直接吊装；（2）材料堆放区内材料堆放须分规格、分类型堆放整齐。（5）相关预埋件埋设完毕，验收合格且相关资料完毕；（6）做好施工前交底工作。二、施工工艺及技术要点1、悬挑式外脚手架搭设应遵循有关施工工艺和技术要点。.......专业word可编辑.技术负责人交底人接底人邓州市工程质量监督站监制技1-5技术交底记录2016年月日工程名称世和二期（2-2#地块）分部工程名称主体结构分项工程名称悬挑脚手架工程.......专业word可编辑.交底内容2、悬挑脚手架搭设流程第N层结构施工→第N+1层结构施工（预埋抱箍，附加钢筋）→第N+1层结构强度达到75%）→安装悬挑层钢梁，焊接抱箍、定位钢筋等→安装顶撑、连梁→N+2层结构预埋吊筋→达到75%强度安装钢丝绳卸载→按照落地式外脚手架的搭设方法搭设脚手架→底部封闭→底部硬隔离。3、架体具体选型及参数落地架和悬挑架均采用双排外脚手架方式，立杆横向间距750mm，立杆纵向距离1500mm，外架内立杆距离结构外轮廓边线400mm，步距1800mm。悬挑架所用悬挑工字钢为18#工字钢，悬挑固定扣环采用直径20HPB300钢筋制作，详见后附外架施工详图，悬挑架减载斜拉钢丝绳为直径16钢丝绳。（大角和局部离墙较远处使用14#槽钢顶撑，后附图示），锚固端和悬挑端长度比值大于1.25（架体离结构装饰外边面150mm，架体宽1050mm，外立杆离挑梁端100mm）。锚固端设置2道抱箍（直径20圆钢），抱箍之间间距200mm，最后一道抱箍距离悬挑钢梁尾部200mm，在钢梁下，当遇见剪力墙及反梁时，根据挑梁位置，在剪力墙或反梁中预埋留洞盒子，18#工字钢预留木盒大小为220×110。每个型钢悬挑梁外端设置钢丝绳与上一层建筑结构斜拉结，钢丝绳采用16#钢丝绳拉结，钢丝绳与建筑结构拉结的吊环使用HPB300级直径16㎜钢筋，吊环预埋锚固长度应符合现行国家标准钢筋锚固的规定。悬挑梁间距不大于1.5米（为保证脚手架搭设后的外立面效果，本方案在立杆排版时尽量外立面拉通，同时尽量保证立杆间距为1.5米）。3.3悬挑式脚手架构造悬挑梁采用18#工字钢（大角和局部离墙较远处使用14#槽钢顶撑，后附图示），锚固端和悬挑端长度比值大于1.25（具体见后附平面布置图，离结构装饰外边面150mm，架体宽1050mm，外立.......专业word可编辑.杆离技术负责人交底人接底人邓州市工程质量监督站监制技1-5技术交底记录.......专业word可编辑.2016年月日工程名称世和二期（2-2#地块）分部工程名称主体结构分项工程名称悬挑脚手架工程交底内容挑梁端100mm）。锚固端设置2道抱箍（直径20圆钢），抱箍之间间距200~300mm，最后一道抱箍距离悬挑钢梁尾部200~500mm，在钢梁下，2道抱箍之间垫100mm×钢梁宽×10mm的钢板，保证两道抱箍同时均匀受力，当悬挑钢梁无水平位移约束时（如悬挑梁穿过剪力墙，水平方向收到剪力墙约束），在锚固端首部增设1道限位抱箍，详后附节点图。当遇见剪力墙及反梁时，根据挑梁位置，在剪力墙...
