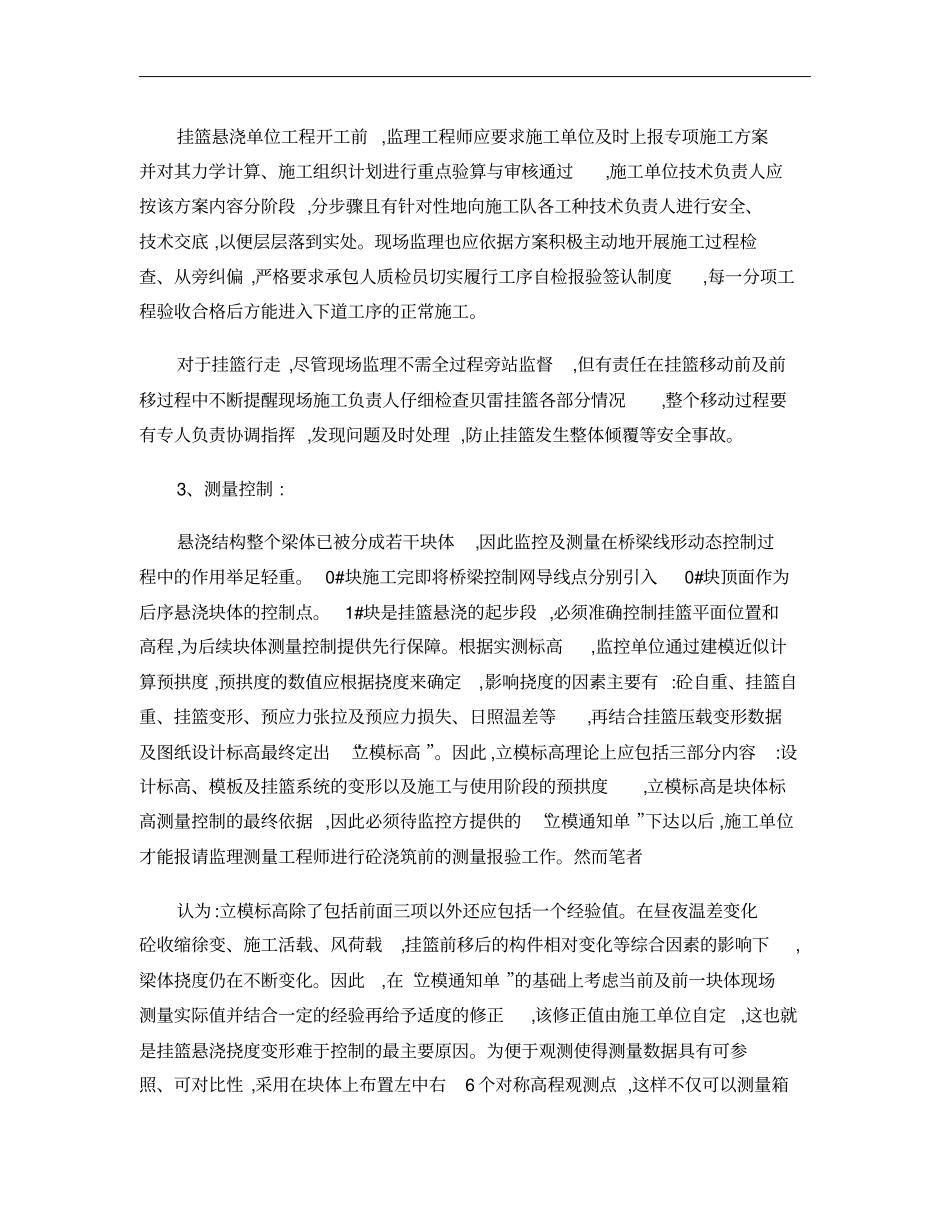

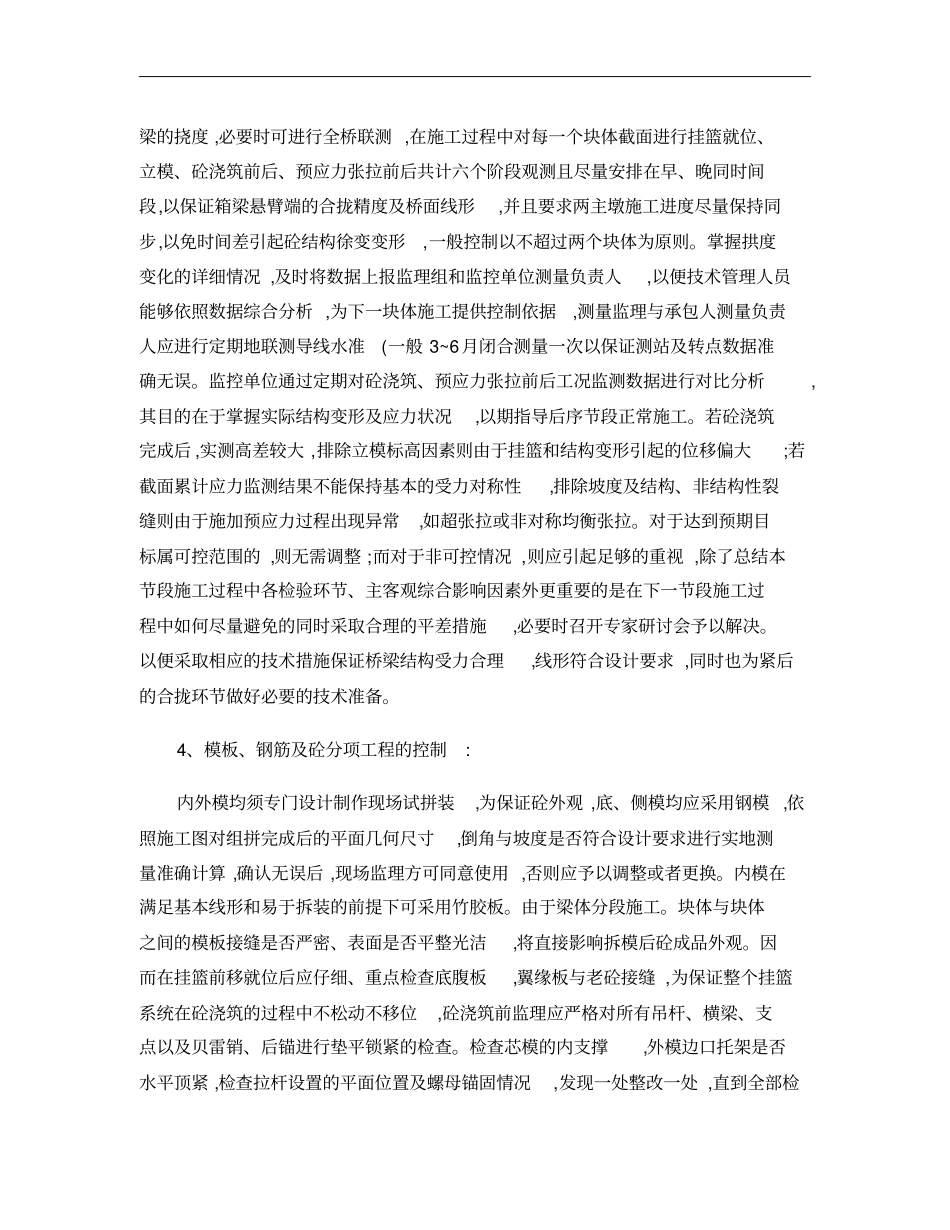

悬浇挂篮施工监理要点[摘要]挂篮悬浇,即从桥墩两侧悬挂施工作业平台,对称均衡地向跨中浇筑混凝土,待混凝土强度符合要求后完成张拉压浆工作,再移动挂篮进入下一节段进行施工,如此循环,最后合拢。主要用于一些跨线路、航道上部结构为变截面连续梁、T形刚构等结构类型的桥梁建设。作者结合我公司监理的连云港S242省道临洪河特大桥节点工程——悬浇主桥的施工监理实践,将一些行之有效的监理方法作一简要归纳和总结,为今后更好地开展类似桥型的施工监理工作提供一定的参考价值。关键词:挂篮悬浇施工质量监理1、工程概况:S242省道临洪河特大桥全长2.645km,其中第三、十一联均采用(36+60+36m变截面连续箱梁。全宽13.5m,箱梁顶面设置2%横坡,通过箱梁内外侧腹板高度调节,中支点处箱梁高3.4m,跨中箱梁高1.7m,梁高以二次抛物线变化,顶板厚0.28m,悬壁板端部厚0.18m,根部厚0.60m,腹板厚0.4~0.56m,底板厚0.28~0.55m,横隔板分别设在中支点,边支点和中跨跨中处,厚度分别为1.5m,1.0m和0.3m。各横隔板均设置人孔以便施工。全桥左右幅共计140个节段,均采用三向预应力体系。除0#块、边跨直线段采用墩旁支架现浇以外,其余7对梁段均采用对称、平衡悬臂浇筑施工。箱梁纵向分段长度为:4*3.4+3*4.0,0#块长6.8m,边跨现浇段长5.92m,中跨、边跨合拢段长度均为2m,最大悬浇块体重约91t。2、挂篮的设计与施工:挂篮是悬浇施工的作业平台,也是整个悬浇施工最重要的组成部分,其主要受力结构是纵向主桁架,按照桁片或型钢等材料的组拼形式,一般可分为三角挂篮,菱形挂篮和贝雷挂篮三种,各有其优缺点及相应的适用范围。临洪河大桥项目部根据其自身条件并结合本工程特点选择了以贝雷组装的挂篮。贝雷组拼应与0#块同步施工,待0#块竖向筋张拉压浆完即整体吊装再行分级预压。其目的是检验贝雷挂篮的实际承载力与安全可靠性,在消除挂篮几何变形的同时获得弹性变形的数据。挂篮悬浇单位工程开工前,监理工程师应要求施工单位及时上报专项施工方案并对其力学计算、施工组织计划进行重点验算与审核通过,施工单位技术负责人应按该方案内容分阶段,分步骤且有针对性地向施工队各工种技术负责人进行安全、技术交底,以便层层落到实处。现场监理也应依据方案积极主动地开展施工过程检查、从旁纠偏,严格要求承包人质检员切实履行工序自检报验签认制度,每一分项工程验收合格后方能进入下道工序的正常施工。对于挂篮行走,尽管现场监理不需全过程旁站监督,但有责任在挂篮移动前及前移过程中不断提醒现场施工负责人仔细检查贝雷挂篮各部分情况,整个移动过程要有专人负责协调指挥,发现问题及时处理,防止挂篮发生整体倾覆等安全事故。3、测量控制:悬浇结构整个梁体已被分成若干块体,因此监控及测量在桥梁线形动态控制过程中的作用举足轻重。0#块施工完即将桥梁控制网导线点分别引入0#块顶面作为后序悬浇块体的控制点。1#块是挂篮悬浇的起步段,必须准确控制挂篮平面位置和高程,为后续块体测量控制提供先行保障。根据实测标高,监控单位通过建模近似计算预拱度,预拱度的数值应根据挠度来确定,影响挠度的因素主要有:砼自重、挂篮自重、挂篮变形、预应力张拉及预应力损失、日照温差等,再结合挂篮压载变形数据及图纸设计标高最终定出“立模标高”。因此,立模标高理论上应包括三部分内容:设计标高、模板及挂篮系统的变形以及施工与使用阶段的预拱度,立模标高是块体标高测量控制的最终依据,因此必须待监控方提供的“立模通知单”下达以后,施工单位才能报请监理测量工程师进行砼浇筑前的测量报验工作。然而笔者认为:立模标高除了包括前面三项以外还应包括一个经验值。在昼夜温差变化砼收缩徐变、施工活载、风荷载,挂篮前移后的构件相对变化等综合因素的影响下,梁体挠度仍在不断变化。因此,在“立模通知单”的基础上考虑当前及前一块体现场测量实际值并结合一定的经验再给予适度的修正,该修正值由施工单位自定,这也就是挂篮悬浇挠度变形难于控制的最主要原因。为便于观测使得测量数据具有可参照、可对比性,采用在块体上布置左中右6个对称高程观测点,这样不仅可以测量箱梁的挠度,必要时可进行全桥联测,在施工过程中对每一个块体截面进行挂篮就位、立模、砼浇...
