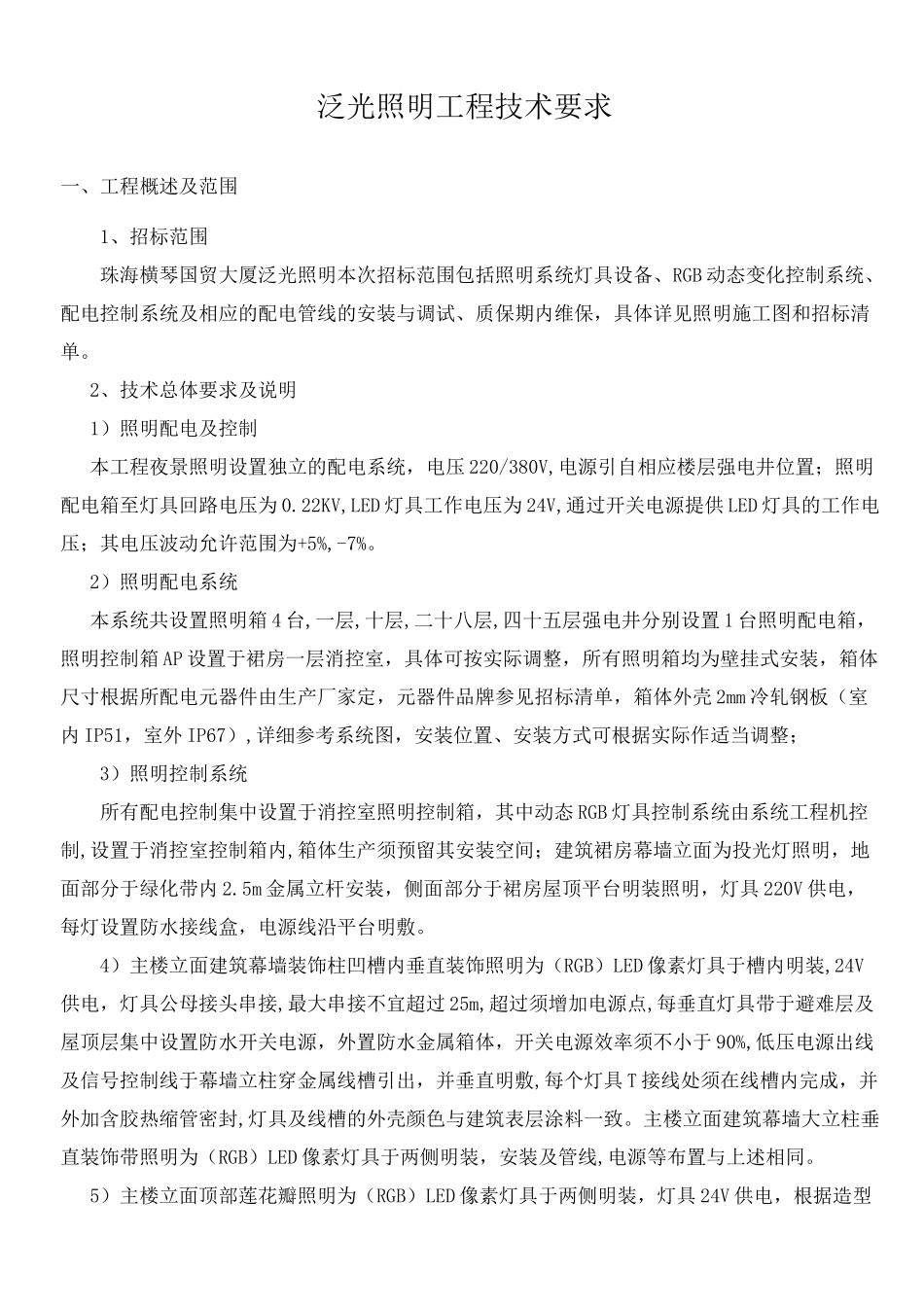

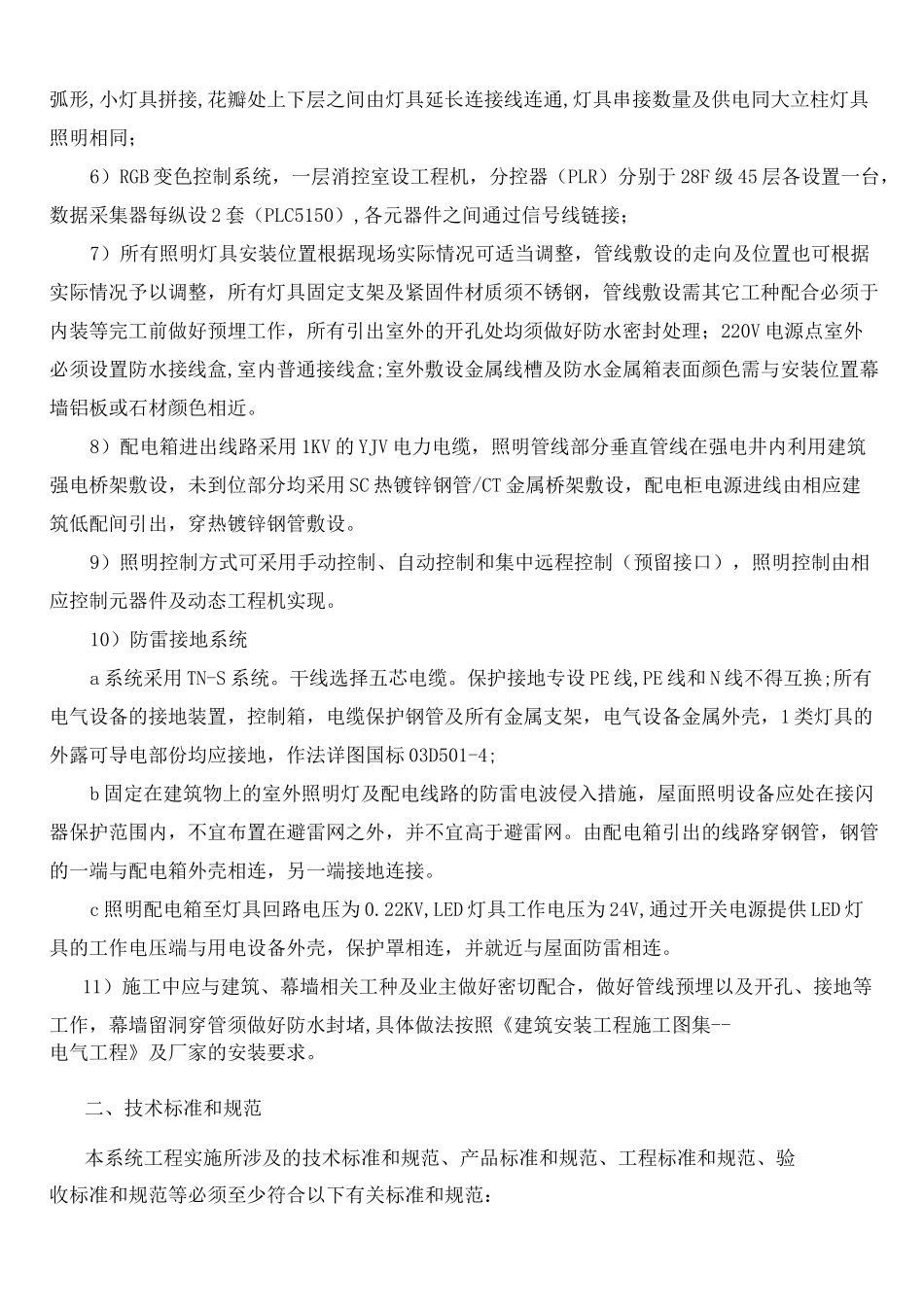

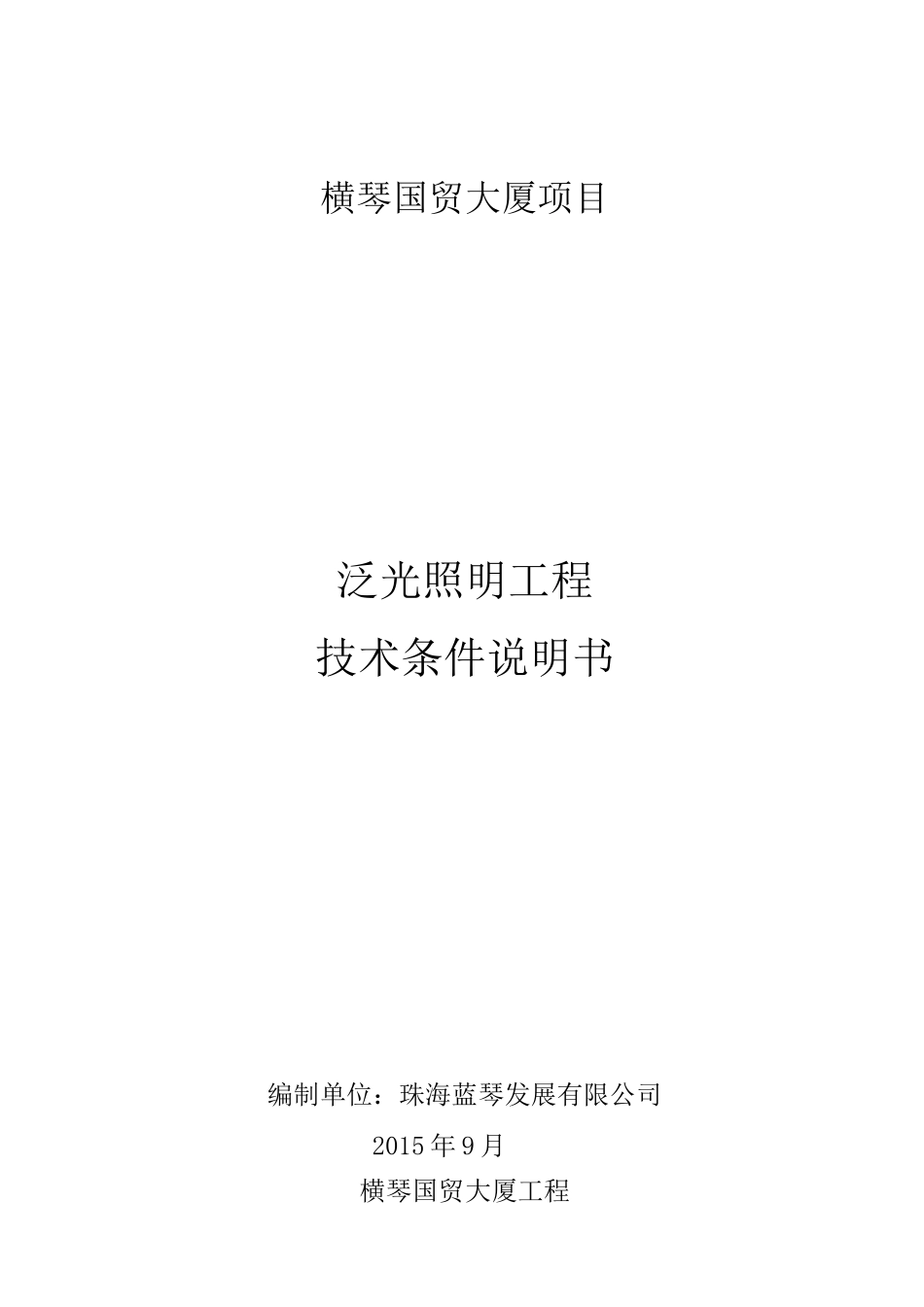

横琴国贸大厦项目泛光照明工程技术条件说明书编制单位：珠海蓝琴发展有限公司2015年9月横琴国贸大厦工程泛光照明工程技术要求一、工程概述及范围1、招标范围珠海横琴国贸大厦泛光照明本次招标范围包括照明系统灯具设备、RGB动态变化控制系统、配电控制系统及相应的配电管线的安装与调试、质保期内维保，具体详见照明施工图和招标清单。2、技术总体要求及说明1）照明配电及控制本工程夜景照明设置独立的配电系统，电压220/380V,电源引自相应楼层强电井位置；照明配电箱至灯具回路电压为0.22KV,LED灯具工作电压为24V,通过开关电源提供LED灯具的工作电压；其电压波动允许范围为+5%,-7%。2）照明配电系统本系统共设置照明箱4台,一层,十层,二十八层,四十五层强电井分别设置1台照明配电箱，照明控制箱AP设置于裙房一层消控室，具体可按实际调整，所有照明箱均为壁挂式安装，箱体尺寸根据所配电元器件由生产厂家定，元器件品牌参见招标清单，箱体外壳2mm冷轧钢板（室内IP51，室外IP67）,详细参考系统图，安装位置、安装方式可根据实际作适当调整；3）照明控制系统所有配电控制集中设置于消控室照明控制箱，其中动态RGB灯具控制系统由系统工程机控制,设置于消控室控制箱内,箱体生产须预留其安装空间；建筑裙房幕墙立面为投光灯照明，地面部分于绿化带内2.5m金属立杆安装，侧面部分于裙房屋顶平台明装照明，灯具220V供电，每灯设置防水接线盒，电源线沿平台明敷。4）主楼立面建筑幕墙装饰柱凹槽内垂直装饰照明为（RGB）LED像素灯具于槽内明装,24V供电，灯具公母接头串接,最大串接不宜超过25m,超过须增加电源点,每垂直灯具带于避难层及屋顶层集中设置防水开关电源，外置防水金属箱体，开关电源效率须不小于90%,低压电源出线及信号控制线于幕墙立柱穿金属线槽引出，并垂直明敷,每个灯具T接线处须在线槽内完成，并外加含胶热缩管密封,灯具及线槽的外壳颜色与建筑表层涂料一致。主楼立面建筑幕墙大立柱垂直装饰带照明为（RGB）LED像素灯具于两侧明装，安装及管线,电源等布置与上述相同。5）主楼立面顶部莲花瓣照明为（RGB）LED像素灯具于两侧明装，灯具24V供电，根据造型弧形,小灯具拼接,花瓣处上下层之间由灯具延长连接线连通,灯具串接数量及供电同大立柱灯具照明相同；6）RGB变色控制系统，一层消控室设工程机，分控器（PLR）分别于28F级45层各设置一台，数据采集器每纵设2套（PLC5150）,各元器件之间通过信号线链接；7）所有照明灯具安装位置根据现场实际情况可适当调整，管线敷设的走向及位置也可根据实际情况予以调整，所有灯具固定支架及紧固件材质须不锈钢，管线敷设需其它工种配合必须于内装等完工前做好预埋工作，所有引出室外的开孔处均须做好防水密封处理；220V电源点室外必须设置防水接线盒,室内普通接线盒;室外敷设金属线槽及防水金属箱表面颜色需与安装位置幕墙铝板或石材颜色相近。8）配电箱进出线路采用1KV的YJV电力电缆，照明管线部分垂直管线在强电井内利用建筑强电桥架敷设，未到位部分均采用SC热镀锌钢管/CT金属桥架敷设，配电柜电源进线由相应建筑低配间引出，穿热镀锌钢管敷设。9）照明控制方式可采用手动控制、自动控制和集中远程控制（预留接口），照明控制由相应控制元器件及动态工程机实现。10）防雷接地系统a系统采用TN-S系统。干线选择五芯电缆。保护接地专设PE线,PE线和N线不得互换;所有电气设备的接地装置，控制箱，电缆保护钢管及所有金属支架，电气设备金属外壳，1类灯具的外露可导电部份均应接地，作法详图国标03D501-4;b固定在建筑物上的室外照明灯及配电线路的防雷电波侵入措施，屋面照明设备应处在接闪器保护范围内，不宜布置在避雷网之外，并不宜高于避雷网。由配电箱引出的线路穿钢管，钢管的一端与配电箱外壳相连，另一端接地连接。c照明配电箱至灯具回路电压为0.22KV,LED灯具工作电压为24V,通过开关电源提供LED灯具的工作电压端与用电设备外壳，保护罩相连，并就近与屋面防雷相连。11）施工中应与建筑、幕墙相关工种及业主做好密切配合，做好管线预埋以及开孔、接地等工作，幕墙留洞穿管须做好防水封堵,具体做法按照《建筑安装工程施工图集--电气工程》...
