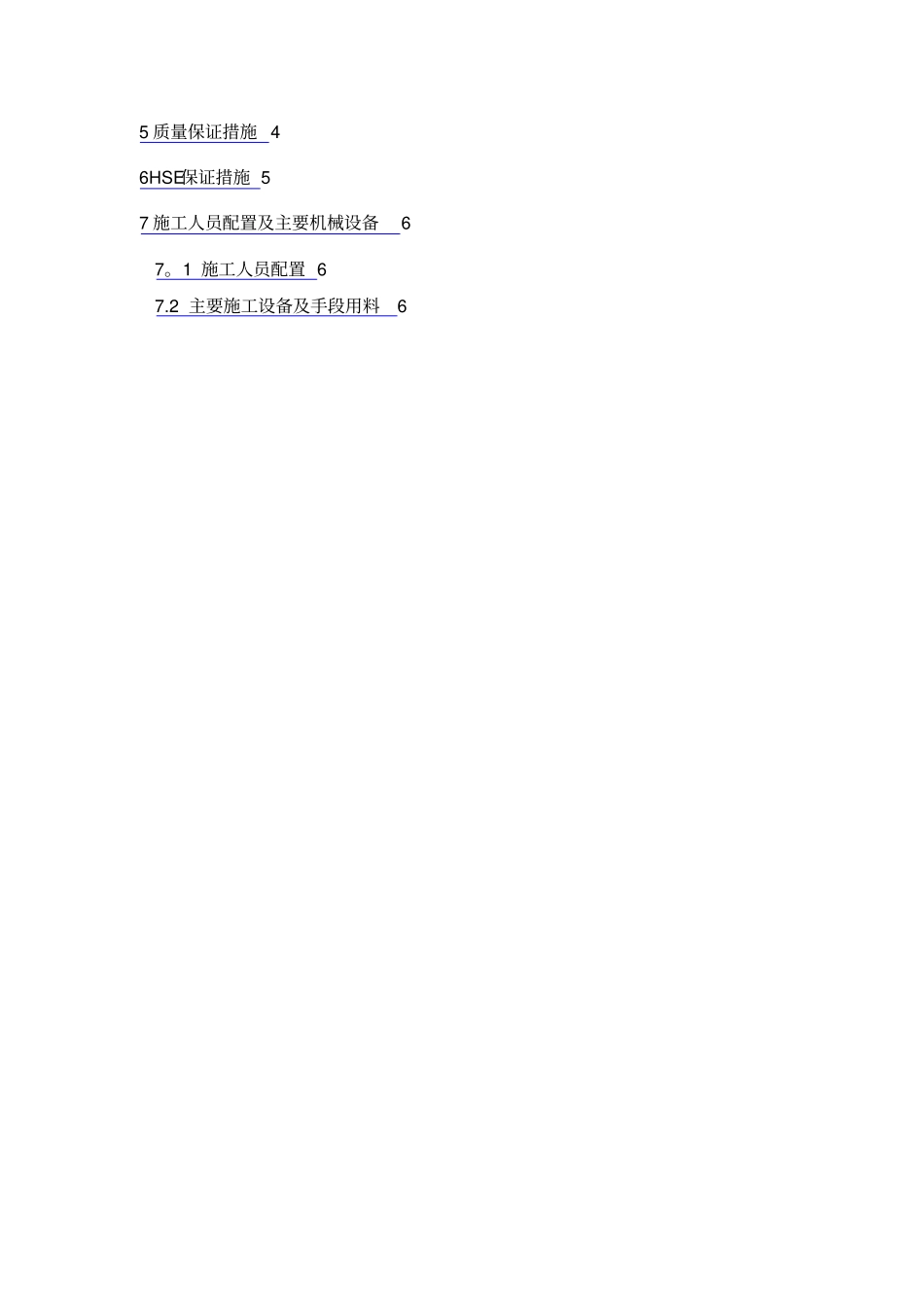

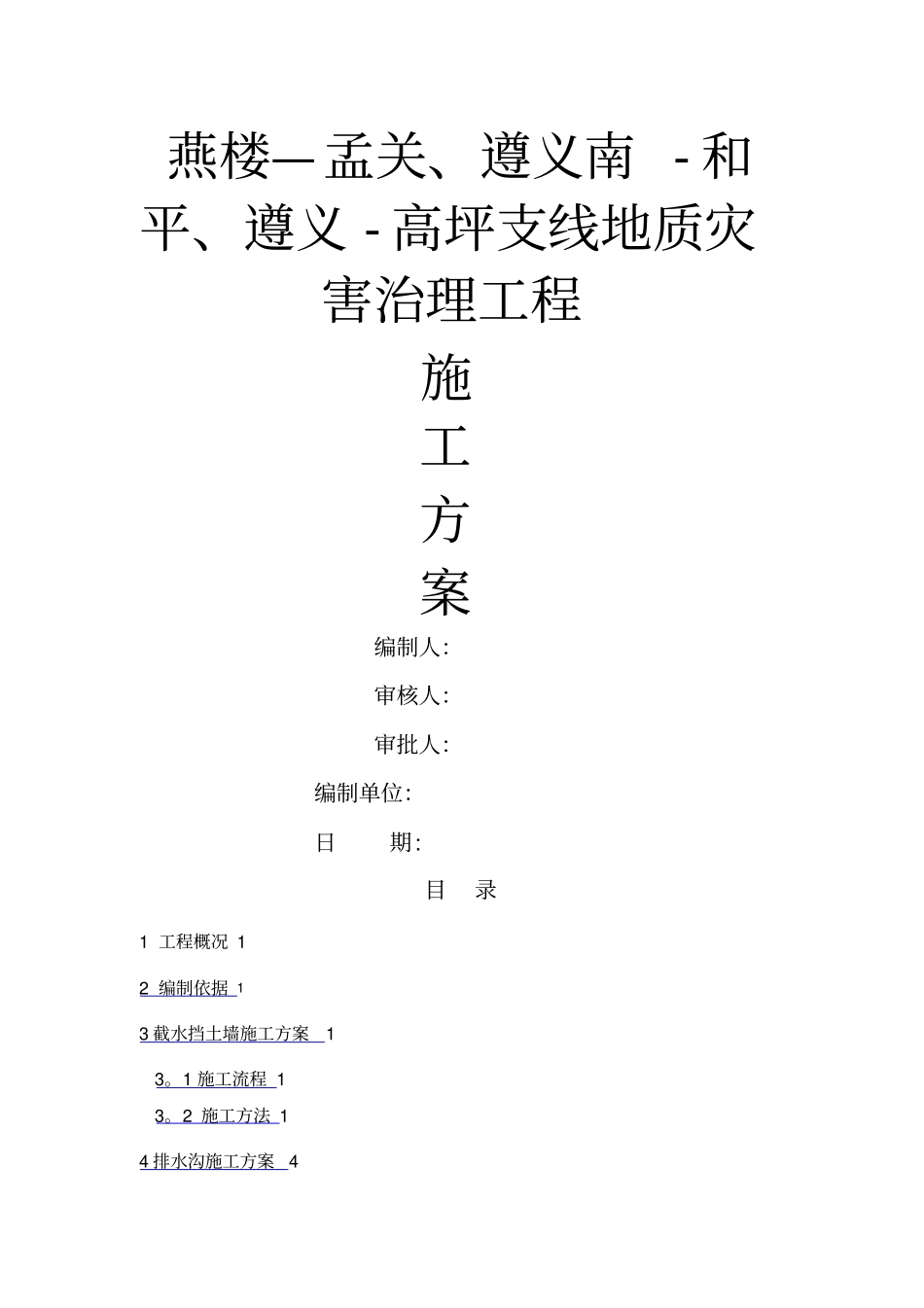

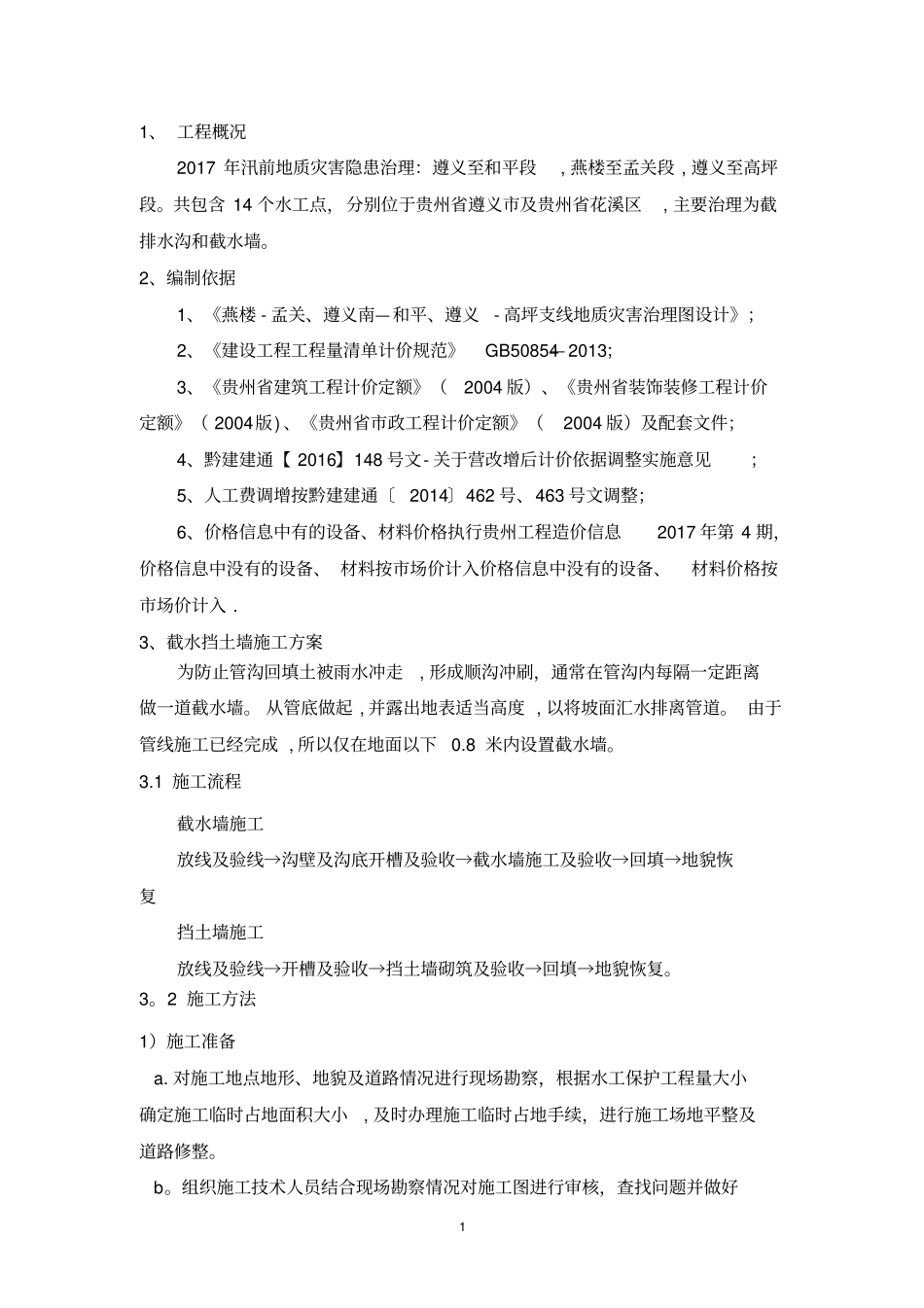

燕楼—孟关、遵义南-和平、遵义-高坪支线地质灾害治理工程施工方案编制人：审核人：审批人：编制单位：日期:目录1工程概况12编制依据13截水挡土墙施工方案13。1施工流程13。2施工方法14排水沟施工方案45质量保证措施46HSE保证措施57施工人员配置及主要机械设备67。1施工人员配置67.2主要施工设备及手段用料611、工程概况2017年汛前地质灾害隐患治理：遵义至和平段,燕楼至孟关段,遵义至高坪段。共包含14个水工点，分别位于贵州省遵义市及贵州省花溪区,主要治理为截排水沟和截水墙。2、编制依据1、《燕楼-孟关、遵义南—和平、遵义-高坪支线地质灾害治理图设计》；2、《建设工程工程量清单计价规范》GB50854—2013；3、《贵州省建筑工程计价定额》（2004版）、《贵州省装饰装修工程计价定额》（2004版)、《贵州省市政工程计价定额》（2004版）及配套文件；4、黔建建通【2016】148号文-关于营改增后计价依据调整实施意见；5、人工费调增按黔建建通〔2014〕462号、463号文调整；6、价格信息中有的设备、材料价格执行贵州工程造价信息2017年第4期，价格信息中没有的设备、材料按市场价计入价格信息中没有的设备、材料价格按市场价计入.3、截水挡土墙施工方案为防止管沟回填土被雨水冲走,形成顺沟冲刷，通常在管沟内每隔一定距离做一道截水墙。从管底做起,并露出地表适当高度,以将坡面汇水排离管道。由于管线施工已经完成,所以仅在地面以下0.8米内设置截水墙。3.1施工流程截水墙施工放线及验线→沟壁及沟底开槽及验收→截水墙施工及验收→回填→地貌恢复挡土墙施工放线及验线→开槽及验收→挡土墙砌筑及验收→回填→地貌恢复。3。2施工方法1）施工准备a.对施工地点地形、地貌及道路情况进行现场勘察，根据水工保护工程量大小确定施工临时占地面积大小,及时办理施工临时占地手续，进行施工场地平整及道路修整。b。组织施工技术人员结合现场勘察情况对施工图进行审核，查找问题并做好2记录，在施工前及时解决。c。依据设计图纸并会同现场监理现场确定水工保护起点和终点的位置。d。根据水工保护工程量及现场情况,配备施工机具、设备并拉运进场。现场配备柴油发电机解决施工用电，现场设置储水箱及拉水车辆解决施工用水。在多水沟渠处施工时，及时配备抽水设备进行排水作业。e.浆砌石的砌体材料的种类、规格及强度等符合设计要求。水泥要有出厂合格证及进场检验报告，砂子、石子应有进场复检报告，并履行进场报验手续。f.施工料场合理布置，各种材料分区堆放(码放）整齐，并用苫布或塑料布覆盖。施工用砂避免混入泥土。g。施工前对施工人员进行技术、质量、安全和环保交底，明确各项要求。2）测量放线依据设计图纸并结合现场情况进行定位测量放线，报现场监理检查、确认后，方可进行基槽开挖。护岸两侧与原河岸自然衔接。截水墙的间距按照图纸要求设置。3）基槽施工a.截水墙挡墙、护岸等的开槽尺寸按照通用图的的相关要求执行。b。挡墙、护岸基槽开挖时根据土质情况，确定基槽边坡放坡坡比,并注意坑壁的稳定。c.挡墙、护岸等的基槽开挖时严格控制开挖深度,保证基础埋深符合设计要求。d.在多水的河、沟、渠处进行基槽开挖前，采取围堰、导流、截流等措施疏导地表水，并在基底外围设置排水沟、集水坑及潜水泵等排水措施，及时排除积水。e。槽底遇到淤泥土质时应全部清除，换填粗砂，严禁超挖。f.基底标高不同时，基坑底面应挖成阶梯或斜坡搭接，并按先深后浅的顺序进行施工。g。护坡施工前,回填土应夯实回填至设计坡面，回填土压实度要符合设计及规范要求。h。基槽开挖施工完毕后,及时填写检查记录并通知设计和监理进行验槽，合格后及时进行主体施工.4）浆砌石结构施工3a.施工准备砌石石料:浆砌石的砌体材料种类、规格及强度等符合设计要求。使用的石料容重不小于22KN/m3，最小直径不宜小于200mm的粒石或块石，且不易风化、水蚀；砌筑前清除石材表面的泥、粉及水锈；对毛石上的不规则锐角、锐边进行凿切处理。砂、水泥进场后及时送经业主或监理确认的试验室进行复验，并出具砂浆配合比报告。砌筑砂浆的标号为M7.5的水泥砂浆,1:3水泥砂浆勾缝。砌体基槽底按设计要求置于稳定土层中，如基底为岩...
