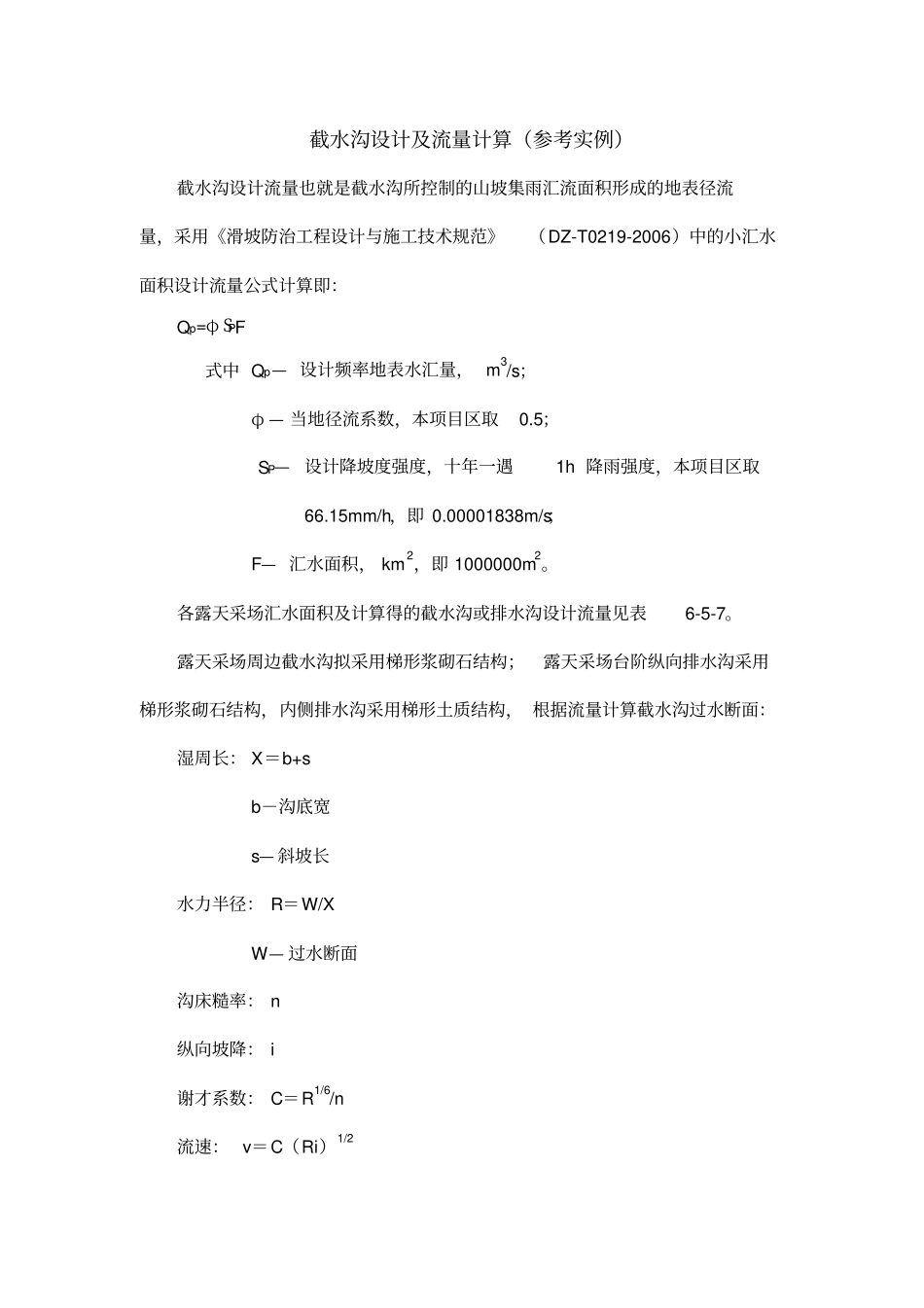

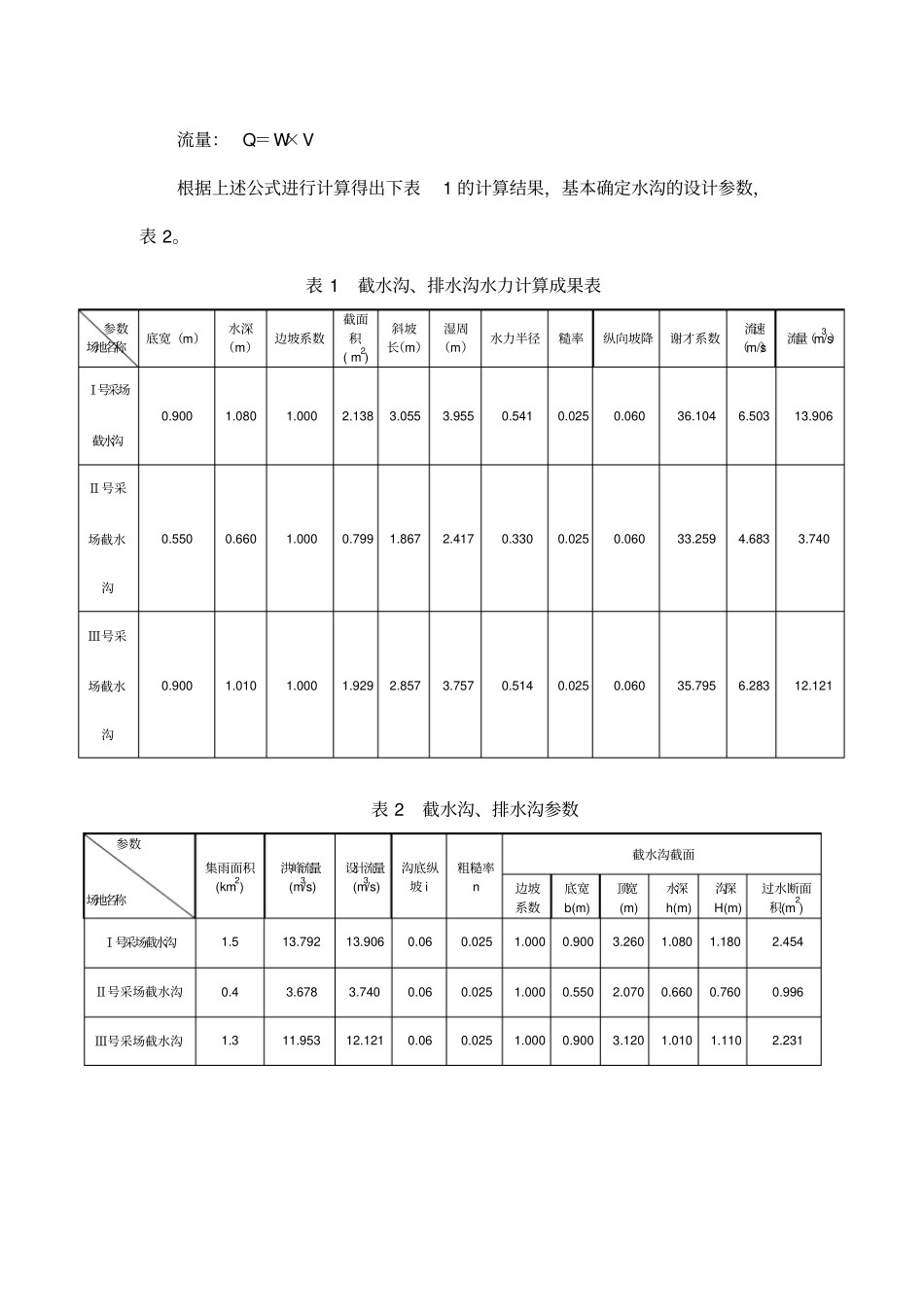

截水沟设计及流量计算(参考实例)截水沟设计流量也就是截水沟所控制的山坡集雨汇流面积形成的地表径流量,采用《滑坡防治工程设计与施工技术规范》(DZ-T0219-2006)中的小汇水面积设计流量公式计算即:Qp=φSPF式中Qp—设计频率地表水汇量,m3/s;φ—当地径流系数,本项目区取0.5;SP—设计降坡度强度,十年一遇1h降雨强度,本项目区取66.15mm/h,即0.00001838m/s;F—汇水面积,km2,即1000000m2。各露天采场汇水面积及计算得的截水沟或排水沟设计流量见表6-5-7。露天采场周边截水沟拟采用梯形浆砌石结构;露天采场台阶纵向排水沟采用梯形浆砌石结构,内侧排水沟采用梯形土质结构,根据流量计算截水沟过水断面:湿周长:X=b+sb-沟底宽s—斜坡长水力半径:R=W/XW—过水断面沟床糙率:n纵向坡降:i谢才系数:C=R1/6/n流速:v=C(Ri)1/2流量:Q=W×V根据上述公式进行计算得出下表1的计算结果,基本确定水沟的设计参数,表2。表1截水沟、排水沟水力计算成果表参数场地名称底宽(m)水深(m)边坡系数截面积(m2)斜坡长(m)湿周(m)水力半径糙率纵向坡降谢才系数流速(m/s)流量(m3/s)Ⅰ号采场截水沟0.9001.0801.0002.1383.0553.9550.5410.0250.06036.1046.50313.906Ⅱ号采场截水沟0.5500.6601.0000.7991.8672.4170.3300.0250.06033.2594.6833.740Ⅲ号采场截水沟0.9001.0101.0001.9292.8573.7570.5140.0250.06035.7956.28312.121表2截水沟、排水沟参数参数场地名称集雨面积(km2)洪峰流量(m3/s)设计流量(m3/s)沟底纵坡i粗糙率n截水沟截面边坡系数底宽b(m)顶宽(m)水深h(m)沟深H(m)过水断面积(m2)Ⅰ号采场截水沟1.513.79213.9060.060.0251.0000.9003.2601.0801.1802.454Ⅱ号采场截水沟0.43.6783.7400.060.0251.0000.5502.0700.6600.7600.996Ⅲ号采场截水沟1.311.95312.1210.060.0251.0000.9003.1201.0101.1102.231
