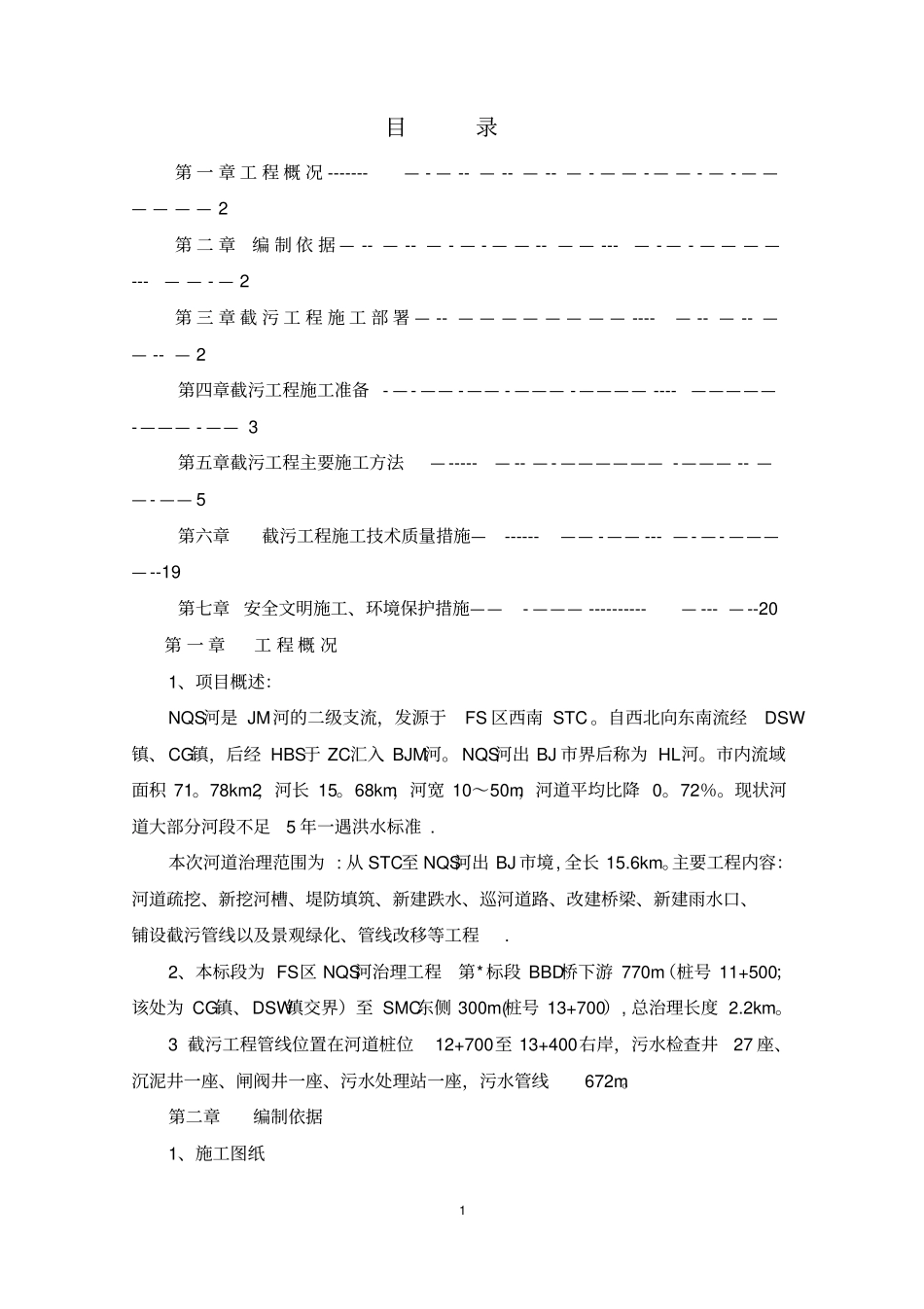

1目录第一章工程概况-------—-—--—--—--—-——-——-—-——————2第二章编制依据—--—--—-—-——--——---—-—-————---——-—2第三章截污工程施工部署—--————————----—--—--——--—2第四章截污工程施工准备-—-——-——-———-————----—————-———-——3第五章截污工程主要施工方法—-----—--—-——————-———--——-——5第六章截污工程施工技术质量措施—------——-——---—-—-————--19第七章安全文明施工、环境保护措施——-———----------—---—--20第一章工程概况1、项目概述：NQS河是JM河的二级支流，发源于FS区西南STC。自西北向东南流经DSW镇、CG镇，后经HBS于ZC汇入BJM河。NQS河出BJ市界后称为HL河。市内流域面积71。78km2，河长15。68km，河宽10～50m，河道平均比降0。72％。现状河道大部分河段不足5年一遇洪水标准.本次河道治理范围为:从STC至NQS河出BJ市境,全长15.6km。主要工程内容：河道疏挖、新挖河槽、堤防填筑、新建跌水、巡河道路、改建桥梁、新建雨水口、铺设截污管线以及景观绿化、管线改移等工程.2、本标段为FS区NQS河治理工程第*标段BBD桥下游770m（桩号11+500；该处为CG镇、DSW镇交界）至SMC东侧300m(桩号13+700）,总治理长度2.2km。3截污工程管线位置在河道桩位12+700至13+400右岸，污水检查井27座、沉泥井一座、闸阀井一座、污水处理站一座，污水管线672m。第二章编制依据1、施工图纸2FS区NQS河治理工程第*标段河道布置施工图。2、规程规范①《工程建设标准强制性条文》（2010年版).②《水利水电工程单元工程质量评定标准》土石方工程（SL631—2012）。③《砌体结构工程施工质量验收规范》(GB50203—2011)。④《国家建筑标准设计图集》06MS201。⑤《给水排水管道工程施工及验收规范》GB50268—2008.⑥《给水排水构筑物工程施工及验收规范》GB50141—2008。⑦《水工混凝土施工规范》SL677-2014。⑧《水工混凝土钢筋施工规范》DL/T5169—2002。第三章截污工程施工部署一、截污工程主要工程量1、土方开挖2468m3。2、土方回填2434m3。3、高密度聚乙烯双壁波纹管(HDPE）De200,橡胶圈接口636m.4、De315PE管36m。5、ф1000圆形混凝土污水检查井27座.6、ф1000圆形混凝土污水沉泥井一座。7、1300×1300阀门井一座8、污水处理站一座。二、截污工程施工管理机构序号职务姓名职称负责事项1项目经理高级工程师负责现场施工安排2技术负责人高级工程师负责现场施工技术管理3质检员工程师负责现场质量控制4施工员负责现场施工5材料员负责材料的进货6试验员负责材料的检验复试三、截污工程施工安排31、截污工程施工由一个专业施工队承担.2、污水管线在河道左岸12+700至13+300巡河路位置,北侧紧邻SMC村民住宅，左岸12+700至13+300岸坡需要筑堤,筑堤完成后污水管线才能施工.第四章截污工程施工准备一、劳动力使用计划表工种工程项目管理人员（人）土建施工（人)管道安装（人）司机（人)备注截污工程施工61644二、主要材料准备序号品名规格数量单位备注1HDPE波纹管De200636m橡胶圈接口2PE管De31536m3中砂粒径0。16-5mm135t4污水井垫层混凝土C157m3（商品混凝土）5污水井墙体混凝土C30W660m3(商品混凝土）6污水井塑钢踏步280×150174个7球墨铸铁重型井盖ф70029个8螺纹钢筋HRB400ф1230t三、机具准备序号名称规格型号数量单位备注1挖掘机306E21台2自卸汽车东风20T2辆3装载机ZL501台4砸夯机2台5工程翻斗车FCY152台6振动电机380V4台7振捣棒φ506条8振捣棒φ302条49雨鞋6双10木槎子6把11绝缘手套4付12刮杠2米4根铝合金13砼浇筑标志杆2根每台振动电机带25米三相电缆（手提式振捣棒）四、施工进度计划1、截污工程施工在左岸12+700至13+400筑堤施工完成后开始截污管线及污水处理站施工。2、截污工程施工采取截污管线和污水处理站同时施工的方法，两部分接通必须在污水处理站验收后方可进行，工期60天。第五章截污工程主要施工方法：一、污水井及管道土方开挖施工（一)测量放线1、项目部施工测量人员根据施工图纸污水管线具体位置、将污水井的中心位置、污水管道的中心线放样，钉桩撒好白灰线。2、污水井根据施工图纸基...
