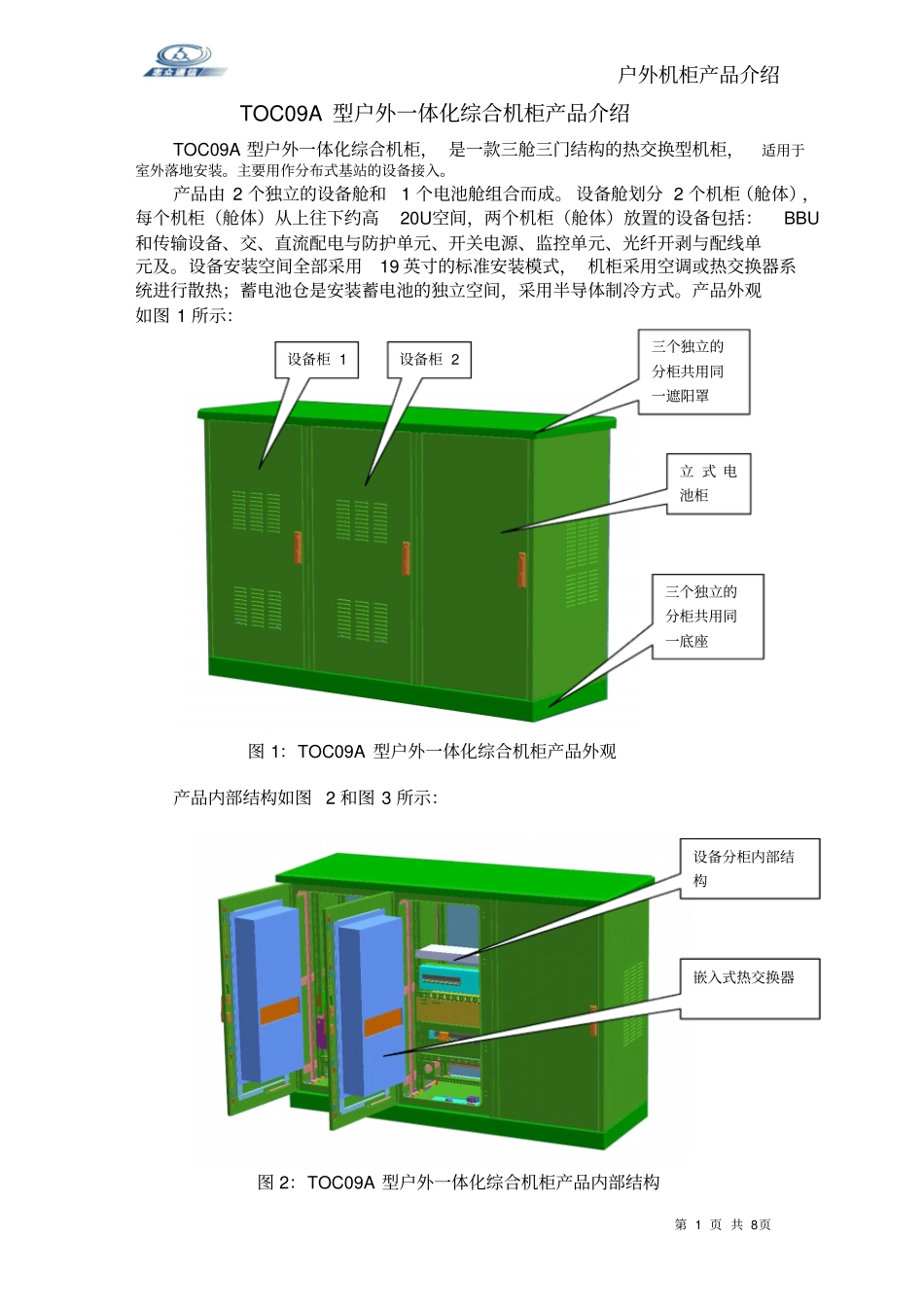

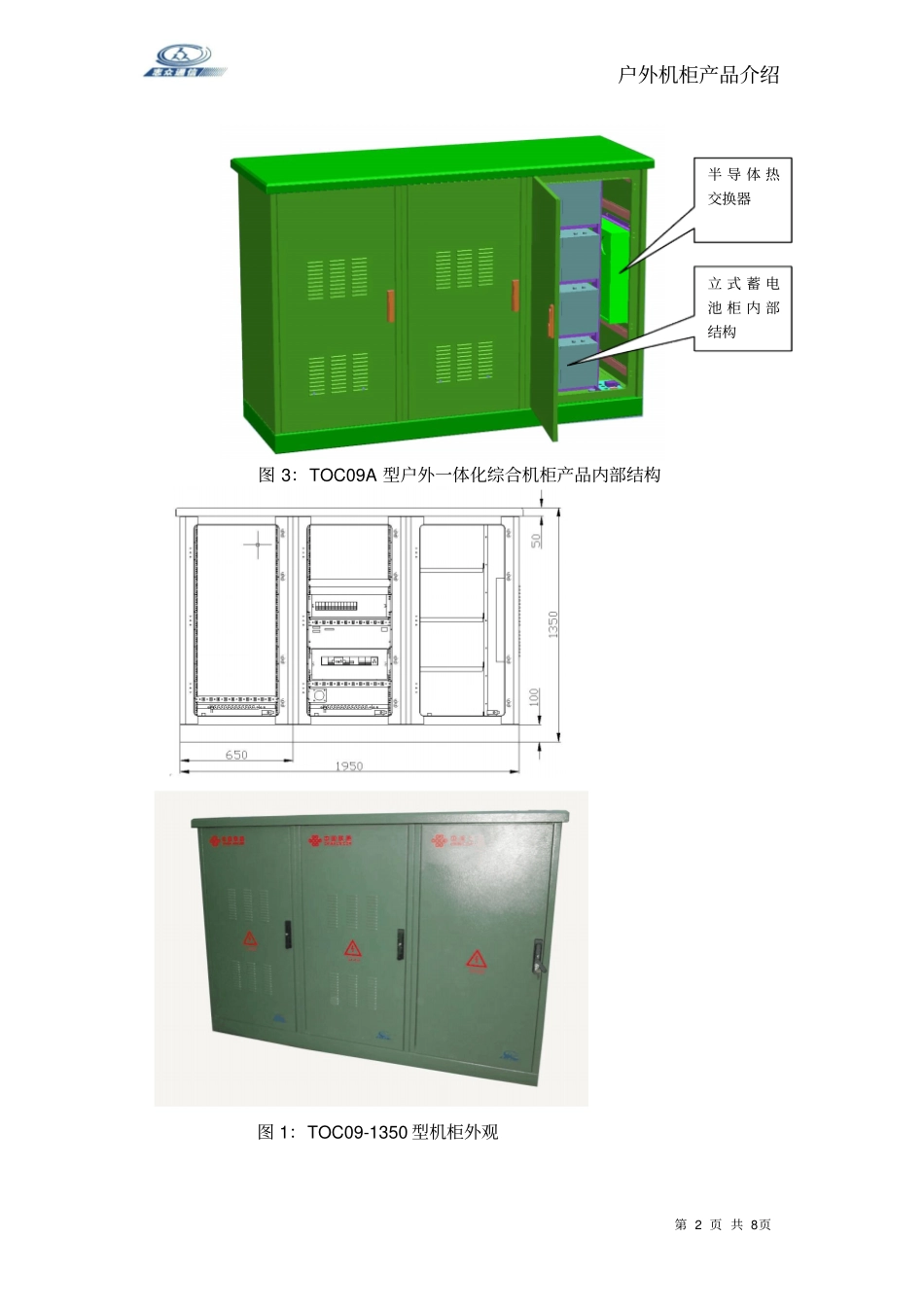

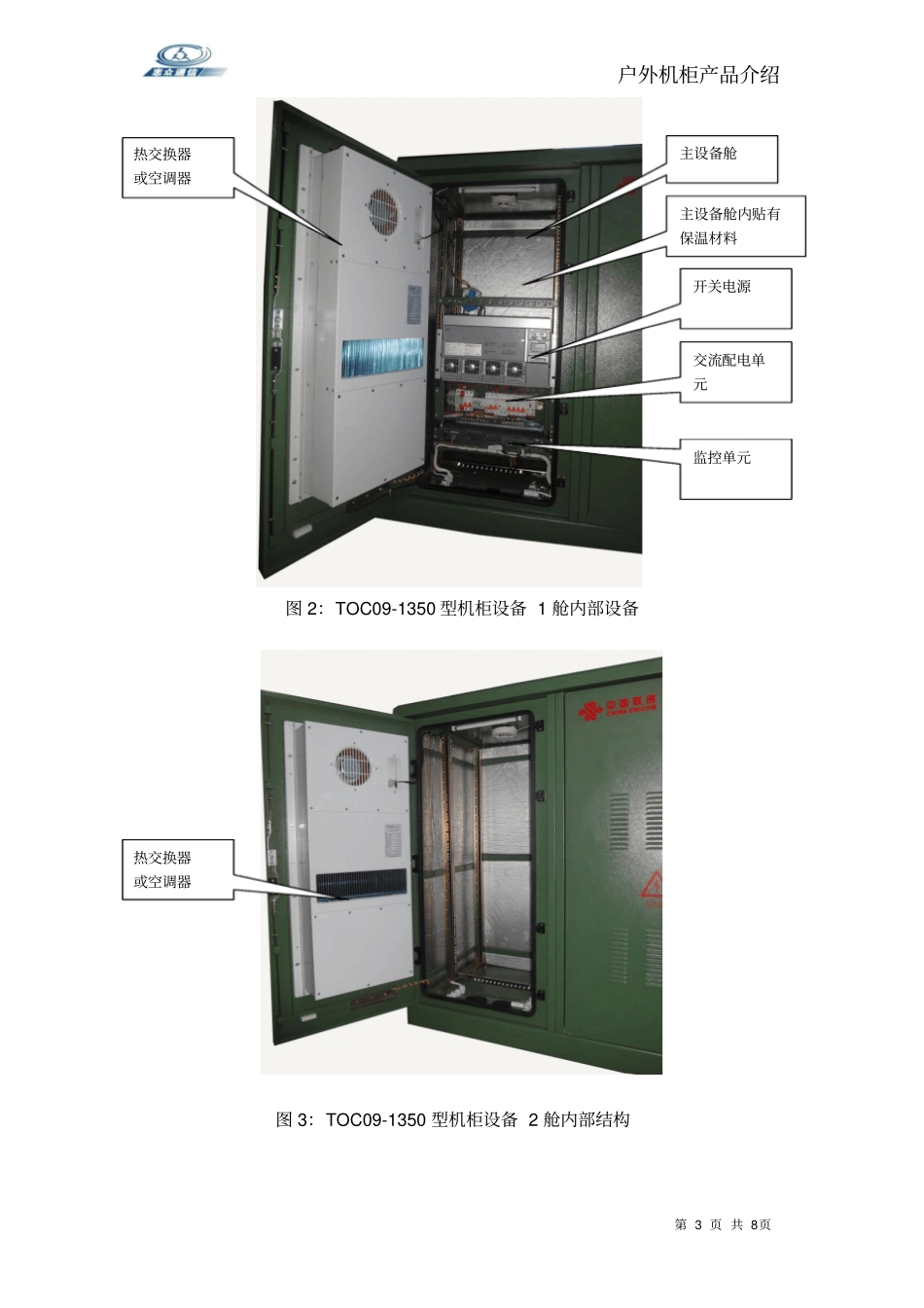

户外机柜产品介绍第1页共8页TOC09A型户外一体化综合机柜产品介绍TOC09A型户外一体化综合机柜，是一款三舱三门结构的热交换型机柜，适用于室外落地安装。主要用作分布式基站的设备接入。产品由2个独立的设备舱和1个电池舱组合而成。设备舱划分2个机柜（舱体），每个机柜（舱体）从上往下约高20U空间，两个机柜（舱体）放置的设备包括：BBU和传输设备、交、直流配电与防护单元、开关电源、监控单元、光纤开剥与配线单元及。设备安装空间全部采用19英寸的标准安装模式，机柜采用空调或热交换器系统进行散热；蓄电池仓是安装蓄电池的独立空间，采用半导体制冷方式。产品外观如图1所示：图1：TOC09A型户外一体化综合机柜产品外观产品内部结构如图2和图3所示：图2：TOC09A型户外一体化综合机柜产品内部结构三个独立的分柜共用同一遮阳罩设备柜1设备柜2立式电池柜三个独立的分柜共用同一底座设备分柜内部结构嵌入式热交换器户外机柜产品介绍第2页共8页图3：TOC09A型户外一体化综合机柜产品内部结构图1：TOC09-1350型机柜外观立式蓄电池柜内部结构半导体热交换器户外机柜产品介绍第3页共8页图2：TOC09-1350型机柜设备1舱内部设备图3：TOC09-1350型机柜设备2舱内部结构开关电源热交换器或空调器主设备舱交流配电单元监控单元热交换器或空调器主设备舱内贴有保温材料户外机柜产品介绍第4页共8页图4：TOC09-1350型机柜立式电池舱内部结构对于具有特别寒冷天气的地区（室外温度低于-10℃的地区），设备舱可选用带PTC辅助加热功能的空调或热交换器。当室外温度对于机柜内部设定的温度时，外循环风机和压缩机停止转动。内循环风机启动，同时内部的PTC加热器启动，给机柜内部升温。确保机柜内部在设定的温度范围之内。半导体空调立式电池柜PTC加热器PTC加热器户外机柜产品介绍第5页共8页也可选择单独的PTC辅助加热模块，安装在机柜内部，该模块采用标准19英寸安装，安装灵活。加热模块由安装在机柜内部的温控器控制。低于设定的温度，加热器启动。高于设定的温度，电源断开，加热器停止工作。（由于PTC加热器加热的高温度为75℃左右。所以非常安全）。PTC辅助加热模块表1：TOC09-1750型户外综合机柜的产品配置：代号名称尺寸及配置功能ZBH-005-100柜体1350×1350×650内部配置1个NetSure501A50开关电源；1个NEM-500环境监控组件；1个交流配电与防护单元和1个直流配电单元。含2个独立的设备柜体和1个独立的蓄电池柜。其中2个设备柜采用热交换器作为温控组件；蓄电池柜采用半导体空调做温控组件为内部设备提供环境保护。ZBP-001-000交流配电与防护单元高度为3U；2路输入带互锁开关，配置B级防雷，漏电自恢复开关和交流空开。提供电源的防雷保护和漏电保护，为开关电源和其他交流用电设备提供电源。ZBP-003-000直流配电单元高度为3U；配8只直流分配空开为直流负载提供-48V电源。NetSure501A50开关电源高度为6U；满配为150A，默认配4个30A的整流模块。将交流电源转换为-48V直流电源。NEM-500监控组件高度为1U；配置监控器和烟感、门磁、水浸、防雷、温度、湿度等传感器。监测户外机柜各功能舱的温度、湿度、门禁、烟雾、水浸、交流电源失效、电池下电和防雷等告警信息ZBO-001-00光纤配线单元48芯为设备提供光纤配线AQP60-48热交换器嵌入式门装结构。换热功率60W/K。为设备柜内部提供温度控制。保证柜内设备的温度环境在设定的范围内。HTC-300A半导体空调额定制冷功率300W侧装式，安装在蓄电池舱内部；确保内部蓄电池舱内部的温度在设定的温度范围内。PTC-300PTC加热模块加热功率300W,PTC表面最高温度75℃。具有辅助加热功能，适用于寒冷地方选用。可根据要求配置动力与环境监控单元，能通过基站动力环境集中监控系统将机柜里电源掉电、电源故障、门禁、温度、湿度、烟雾、水浸、蓄电池电压等告警量上报到OMC。我公司的机柜监控单元的外观及监控功能如下图所示：户外机柜产品介绍第6页共8页TOC09A型户外一体化综合机柜的性能参数参数指标功耗＜1200W机柜重量三组合空机柜重250kg；尺寸三组合尺寸（含顶盖和底座）1950mm×1350mm×650mm（宽×高×深）单个设备柜尺寸（不含顶盖和底座）650mm×1200mm×65...
