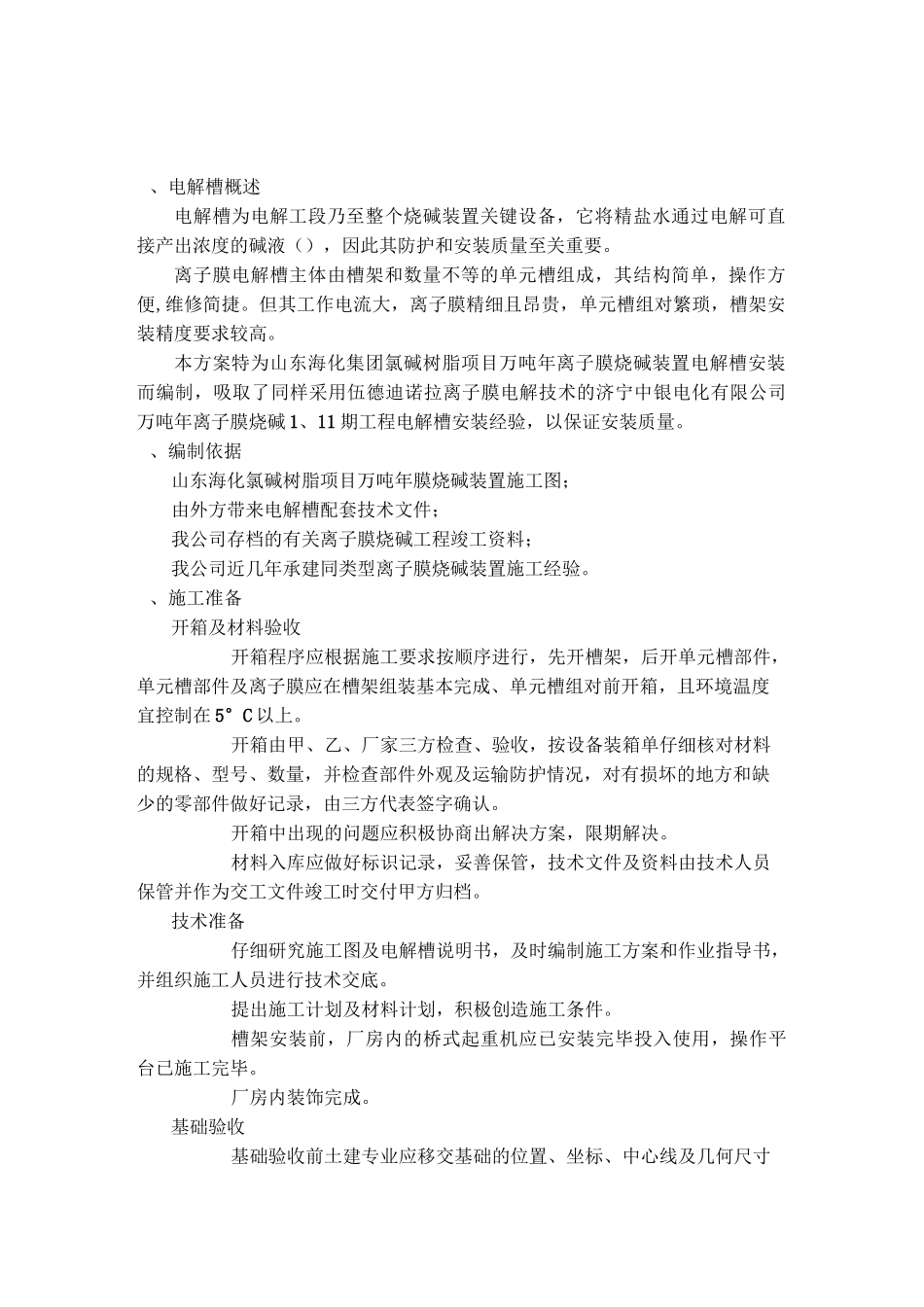

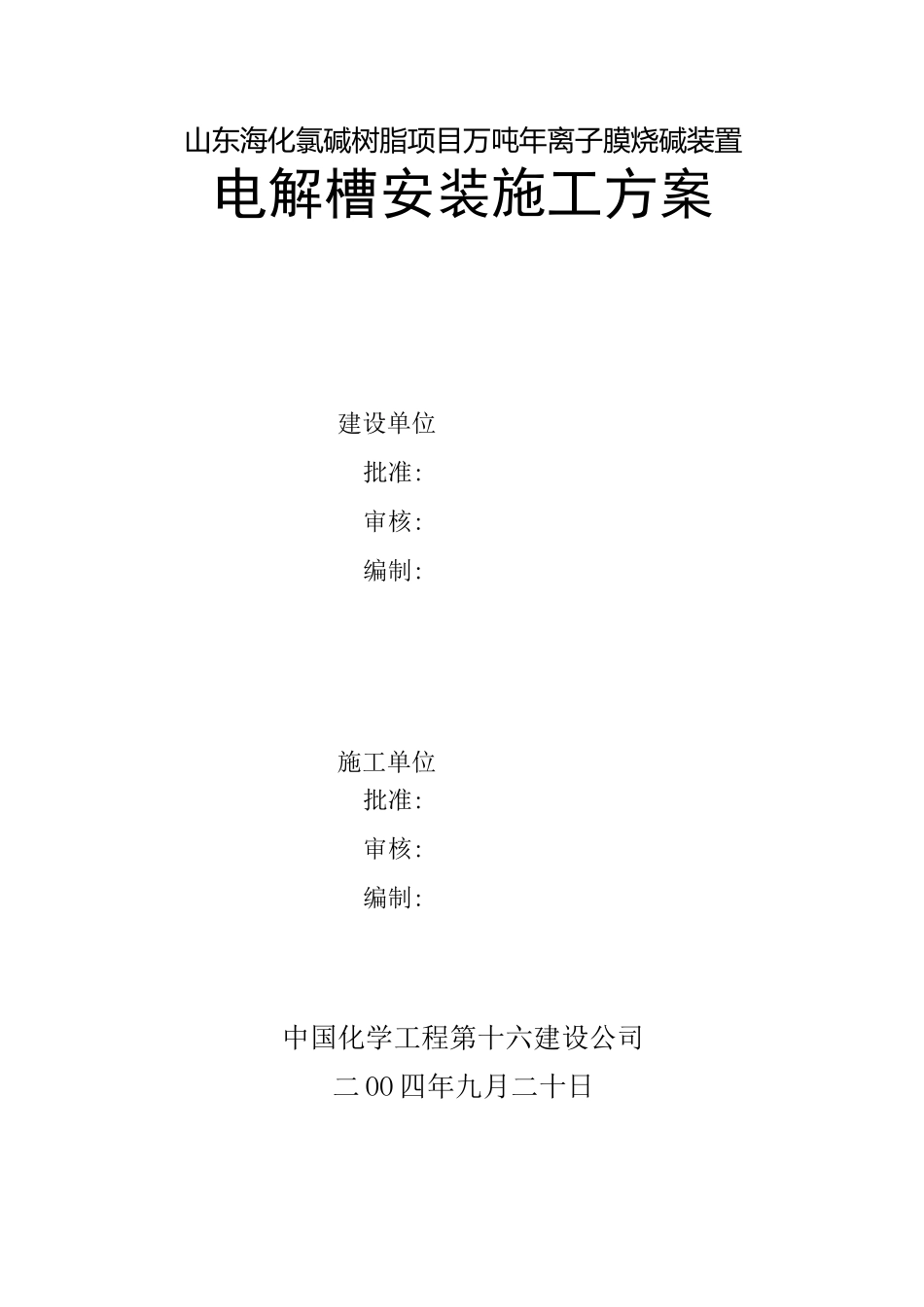

山东海化氯碱树脂项目万吨年离子膜烧碱装置电解槽安装施工方案建设单位批准:审核:编制:施工单位批准:审核:编制:中国化学工程第十六建设公司二OO四年九月二十日目录、电解槽概述电解槽为电解工段乃至整个烧碱装置关键设备，它将精盐水通过电解可直接产出浓度的碱液（），因此其防护和安装质量至关重要。离子膜电解槽主体由槽架和数量不等的单元槽组成，其结构简单，操作方便,维修简捷。但其工作电流大，离子膜精细且昂贵，单元槽组对繁琐，槽架安装精度要求较高。本方案特为山东海化集团氯碱树脂项目万吨年离子膜烧碱装置电解槽安装而编制，吸取了同样采用伍德迪诺拉离子膜电解技术的济宁中银电化有限公司万吨年离子膜烧碱1、11期工程电解槽安装经验，以保证安装质量。、编制依据山东海化氯碱树脂项目万吨年膜烧碱装置施工图；由外方带来电解槽配套技术文件；我公司存档的有关离子膜烧碱工程竣工资料；我公司近几年承建同类型离子膜烧碱装置施工经验。、施工准备开箱及材料验收开箱程序应根据施工要求按顺序进行，先开槽架，后开单元槽部件，单元槽部件及离子膜应在槽架组装基本完成、单元槽组对前开箱，且环境温度宜控制在5°C以上。开箱由甲、乙、厂家三方检查、验收，按设备装箱单仔细核对材料的规格、型号、数量，并检查部件外观及运输防护情况，对有损坏的地方和缺少的零部件做好记录，由三方代表签字确认。开箱中出现的问题应积极协商出解决方案，限期解决。材料入库应做好标识记录，妥善保管，技术文件及资料由技术人员保管并作为交工文件竣工时交付甲方归档。技术准备仔细研究施工图及电解槽说明书，及时编制施工方案和作业指导书，并组织施工人员进行技术交底。提出施工计划及材料计划，积极创造施工条件。槽架安装前，厂房内的桥式起重机应已安装完毕投入使用，操作平台已施工完毕。厂房内装饰完成。基础验收基础验收前土建专业应移交基础的位置、坐标、中心线及几何尺寸的实测图表，基础上并应有明显的标高基准和中心线。基础质量应符合现行国家标准《钢筋混凝土施工及验收规范》的规定，安装槽架绝缘子的预埋铁的允许偏差为：中心线±10mm，标高0〜10mm且应保证水平。基础表面和预埋件表面的油污、碎石、泥土、积水等应清除干净。土建、安装及甲方对基础尺寸及质量进行实测检查并办理基础中间交接，资料和记录由三方签字后保存，作为交工资料。、安装程序5、施工方法5.1槽架安装1槽架安装前，应先在基础预埋件上划出槽架绝缘子的定位中心线，并用水准仪测出每块预埋铁的顶标高。1根据绝缘子垫板尺寸加工不同厚度的平垫铁，平垫铁采用3mm和1mm两种不同厚度的钢板加工；若厂家自带垫板则不必加工，垫铁尺寸以等于或略大于绝缘子垫板尺寸为宜。1将绝缘子拧到接地板上，绝缘子与接地板需紧密接触。1根据槽架结构图组装槽架，并测量槽架上部对角线尺寸，要求对角线尺寸偏差W±2mm,达不到要求时，应松开紧固螺栓并进行微调，直至合格为止。槽架的组装应按厂家组装时做好的标记或记号选配，其尺寸微小的差异会影响槽架尺寸偏差。1将组装好的绝缘子按预埋铁中心线放至基础上，并将组装好的槽架吊至绝缘子上就位，槽架定位尺寸偏差应W±5mm。1安装单元槽导轨，每台电解槽两根导轨的间距之差应符合厂家技术要求，一般为0.5~1.5mm。1导轨固定紧固后，在导轨上测量槽架四角标高差,并以垫板进行调整,直至其标高差符合设备技术文件要求为止，一般对角＜5mm，纵向相邻（长边）＜4mm，横向（短边）相邻两角＜2mm。1槽架找平、找正后，将垫铁与绝缘子垫板及预埋件进行点焊固定，点焊时应注意防止局部过热，损坏绝缘子。1槽架装完后应及时将地震安全装置装好，并将阴阳极液总管支架按图用螺栓紧固。待阴阳极液总管安装、联接并固定完毕后，可将盐水和碱液分布管支架安装上。5.2压力板的安装为了保证压力板与铜板的紧密接触及单元槽间的导电性能，压力板的尺寸要求较严，主要是其平面度必须控制在2mm之间。压力板的钢板相对较薄，一般约为10mm〜14mm间，但其面积较大,约为1.65mX1.0m,所以其平面度要求主要依靠制造工艺及可靠包装及运输手段进行控制，安装之前必须进行校正，根据以往的经验...
