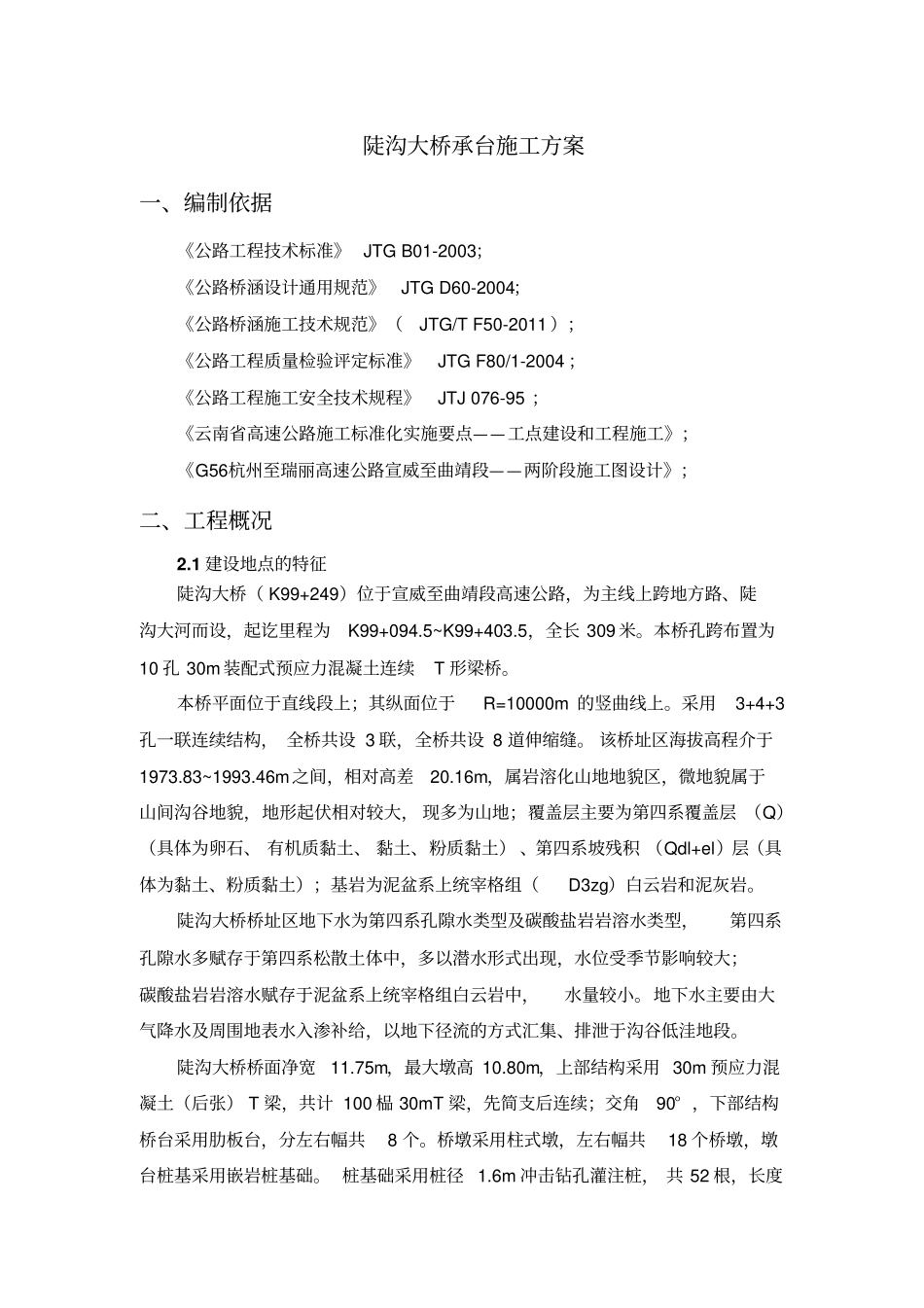

陡沟大桥承台施工方案一、编制依据《公路工程技术标准》JTGB01-2003；《公路桥涵设计通用规范》JTGD60-2004；《公路桥涵施工技术规范》（JTG/TF50-2011）；《公路工程质量检验评定标准》JTGF80/1-2004；《公路工程施工安全技术规程》JTJ076-95；《云南省高速公路施工标准化实施要点——工点建设和工程施工》；《G56杭州至瑞丽高速公路宣威至曲靖段——两阶段施工图设计》；二、工程概况2.1建设地点的特征陡沟大桥（K99+249）位于宣威至曲靖段高速公路，为主线上跨地方路、陡沟大河而设，起讫里程为K99+094.5~K99+403.5，全长309米。本桥孔跨布置为10孔30m装配式预应力混凝土连续T形梁桥。本桥平面位于直线段上；其纵面位于R=10000m的竖曲线上。采用3+4+3孔一联连续结构，全桥共设3联，全桥共设8道伸缩缝。该桥址区海拔高程介于1973.83~1993.46m之间，相对高差20.16m，属岩溶化山地地貌区，微地貌属于山间沟谷地貌，地形起伏相对较大，现多为山地；覆盖层主要为第四系覆盖层（Q）（具体为卵石、有机质黏土、黏土、粉质黏土）、第四系坡残积（Qdl+el）层（具体为黏土、粉质黏土）；基岩为泥盆系上统宰格组（D3zg）白云岩和泥灰岩。陡沟大桥桥址区地下水为第四系孔隙水类型及碳酸盐岩岩溶水类型，第四系孔隙水多赋存于第四系松散土体中，多以潜水形式出现，水位受季节影响较大；碳酸盐岩岩溶水赋存于泥盆系上统宰格组白云岩中，水量较小。地下水主要由大气降水及周围地表水入渗补给，以地下径流的方式汇集、排泄于沟谷低洼地段。陡沟大桥桥面净宽11.75m，最大墩高10.80m，上部结构采用30m预应力混凝土（后张）T梁，共计100榀30mT梁，先简支后连续；交角90°，下部结构桥台采用肋板台，分左右幅共8个。桥墩采用柱式墩，左右幅共18个桥墩，墩台桩基采用嵌岩桩基础。桩基础采用桩径1.6m冲击钻孔灌注桩，共52根，长度共计1140m。本桥承台共4个，呈工字型结构，总砼方量为360.80m3。2.2施工项目管理特点及总体要求坚持文明施工，促进现场管理和施工作业标准化、规范化的落实，使职工养成良好的作风和职业道德，杜绝野蛮施工现象。贯彻“严格施工管理、规范作业程序、提供优质服务、创建优良工程”的质量方针，科学管理，精心施工，加快速度，降低成本，消灭通病，提高质量，创建一流工程和精品工程。三、施工准备1、组织有关人员学习《公路桥涵施工技术规范》(JTJ041-2000)和《城镇桥梁工程施工与质量验收规范》CJJ2-2008，对特殊工种操作人员进行培训和技能考核，必须坚持持证上岗。2、所用材料必须符合有关技术标准规定，使用前必须严格审核所选用材料的出厂合格证和试验报告，并送往试验室进行验证，合格材料才可使用，不合格的材料一律清除出场。3、场地及水电的准备：整理施工所需场地；清查安装主要的施工机具，保证其工作状态良好；安装好施工现场所需水电供应设施；准备施工所需用的材料，并作好维护工作，避免受到污染；合理组织施工，做到责任明确，分工合理。4、工程部负责编制桩承台工程施工方案，并对施工班组进行技术交底，班组长负责对操作工人进行现场技术交底。5、根据施工图上的地质条件，并结合现场具体条件确定基坑开挖方案，包括基坑开挖的机械设备、坑底尺寸以及安全质量措施等。6、认真熟悉图纸和有关技术资料以现行设计，施工验收规范，进行图纸自审，把图上问题解决在施工前。7、按基坑施工要求清除地面土堆及妨碍基坑开挖的障碍物，并做好防水、排水工作，应在基坑顶部边缘外四周挖好防水、排水沟以拦截雨水。备足排水机具，用来排干基坑中可能的积水。机械设备一览表序号设备名称型号规格数量备注1挖土机松下2602601台2砼罐车12m34台3砼输送泵HBT60A60m3/h1台4吊车25t1台5发电机30kw1台6切割机2台7电焊机DN3-753台8振捣棒4台9钢筋成型设备1套10承台模板2套11运输车辆1台12空压机1.2m32台13水泵40UH-ZK-10-182台14全站仪GTS6021台15水准仪DS32002台人员一览表序号姓名职务工作岗位备注1黄兆周项目负责人项目经理2逯春平项目副经理3武宝军项目技术负责人总工4曲富强技术负责人施工员5李磊质量部长质量员6余彪技术员7刘建技术员8郭启勇安全总监安全员9黄洋安全员10...
